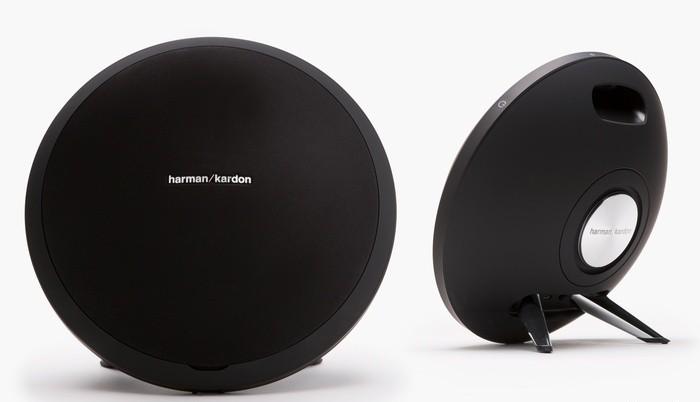

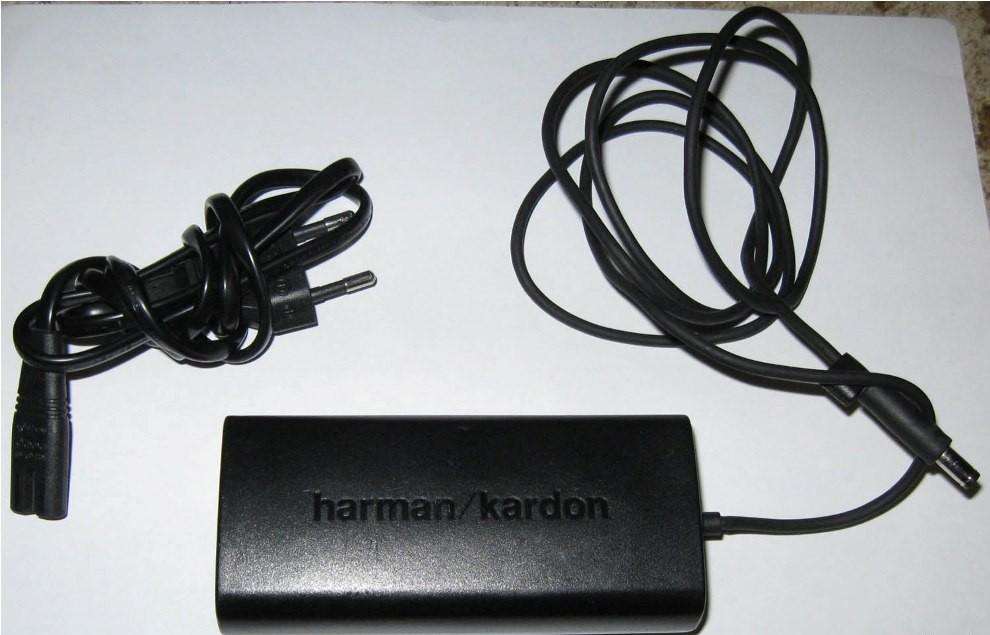

Всем привет. Сегодня у нас на ремонте и небольшом обзоре зарядка от довольно интересного гаджета – Harman/Kardon Onyx. Обзор по самой «колонке» сделаю чуть позже. А пока отремонтируем зарядное и заодно посмотрим, что там внутри.
Проблема перебитый шнур на выходе постоянки. Шнур имеет приличный диаметр и жесткий, хотя бывают шнуры и по-мягче с таким же диаметром. В следствии этого на выходе из блока при постоянном сматывании шнура, и заметьте сматывании под большим углом, он перебился.

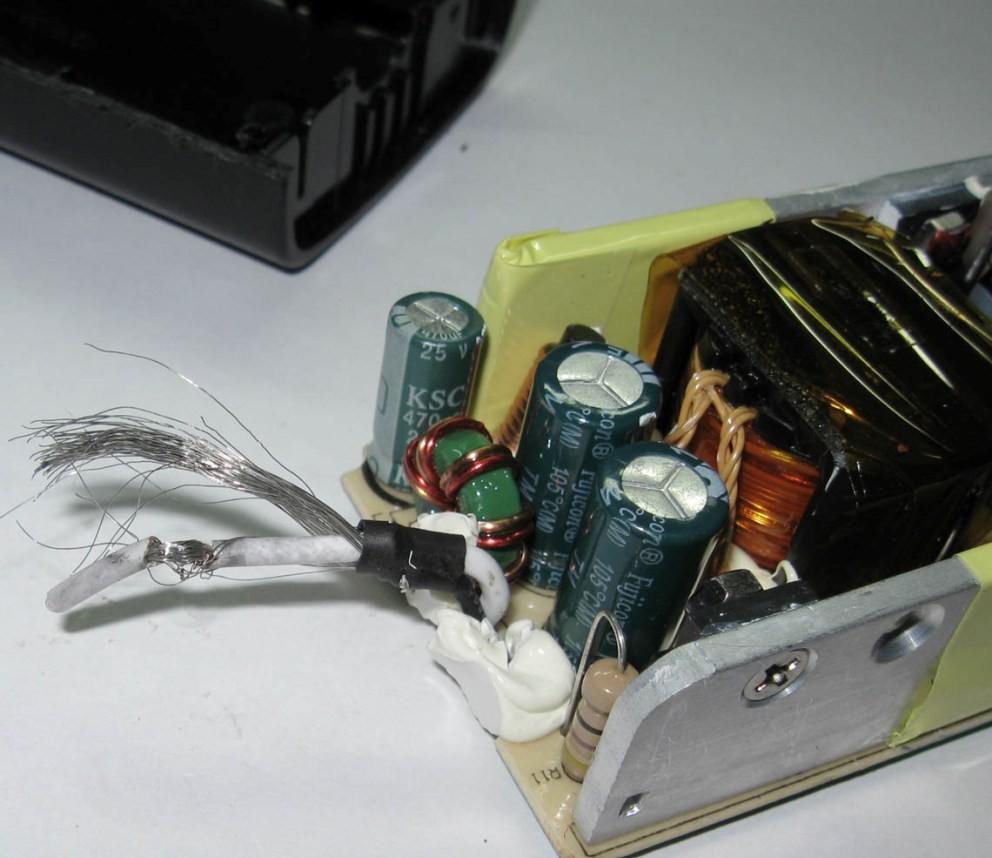

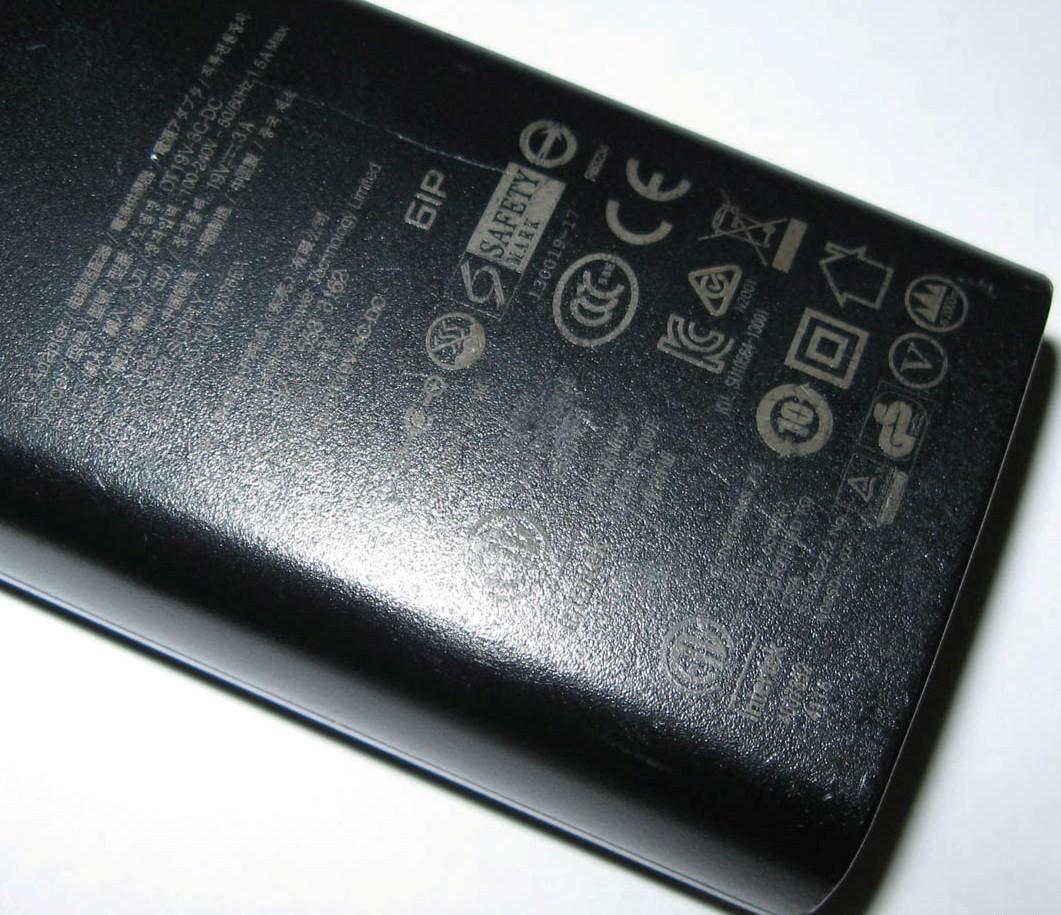

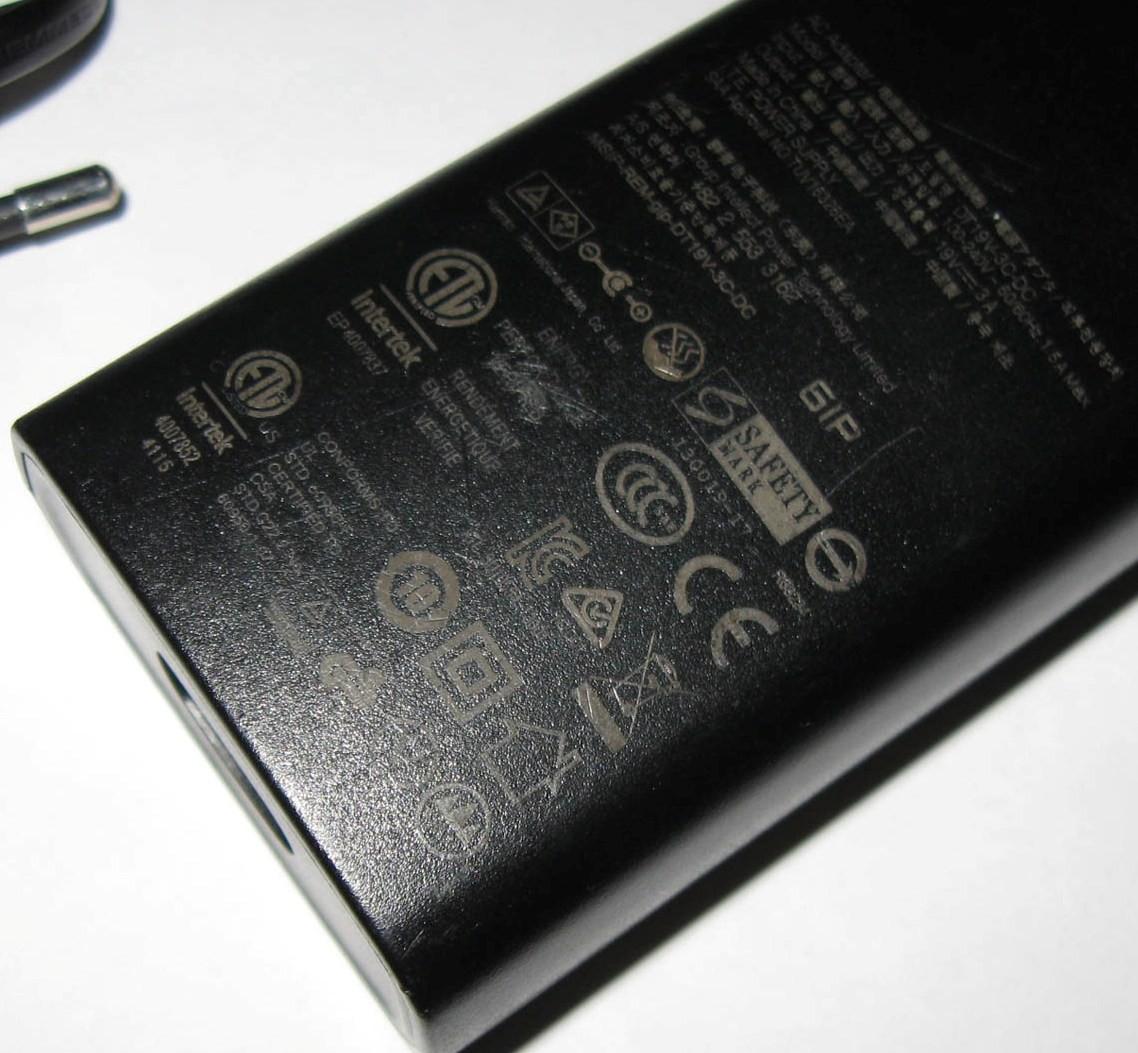

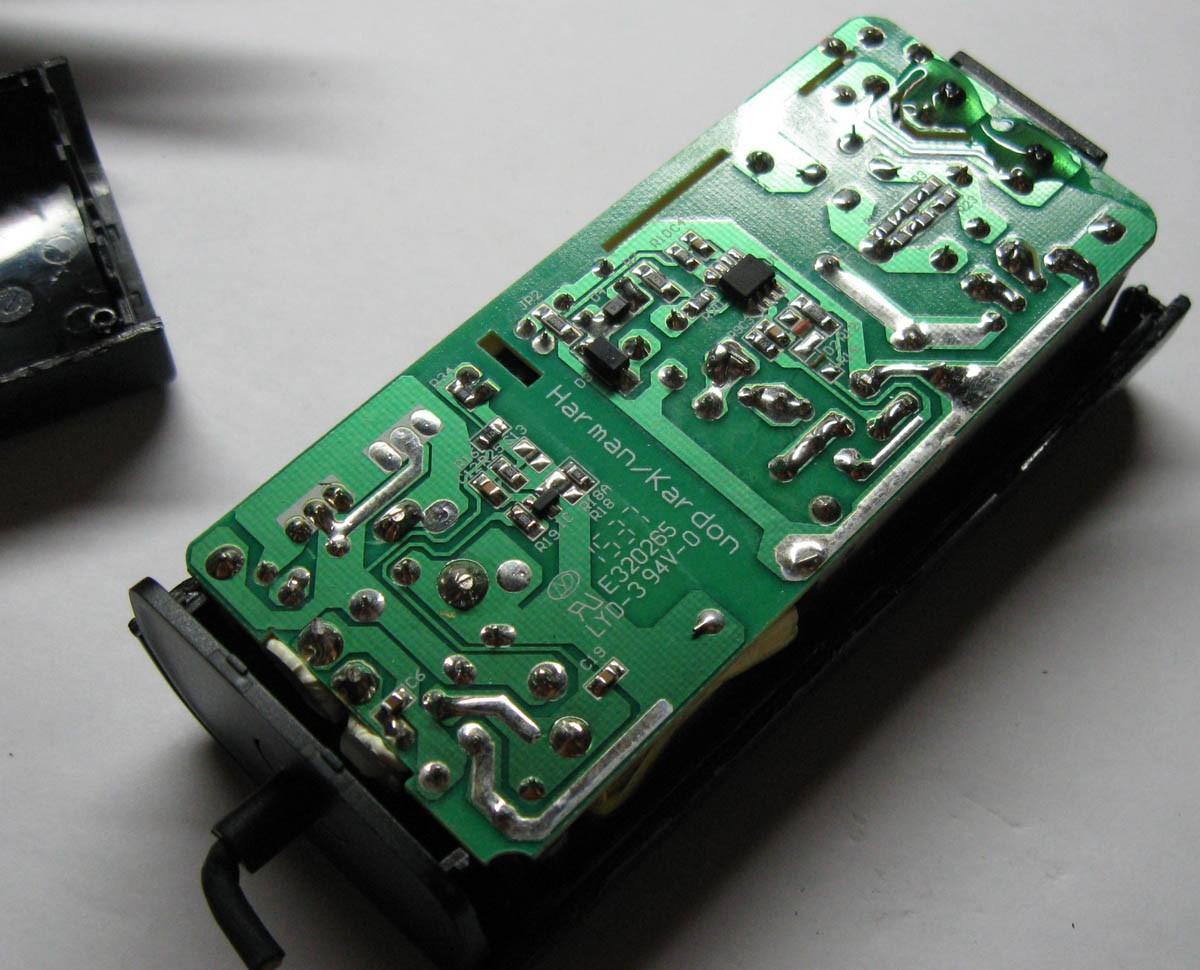

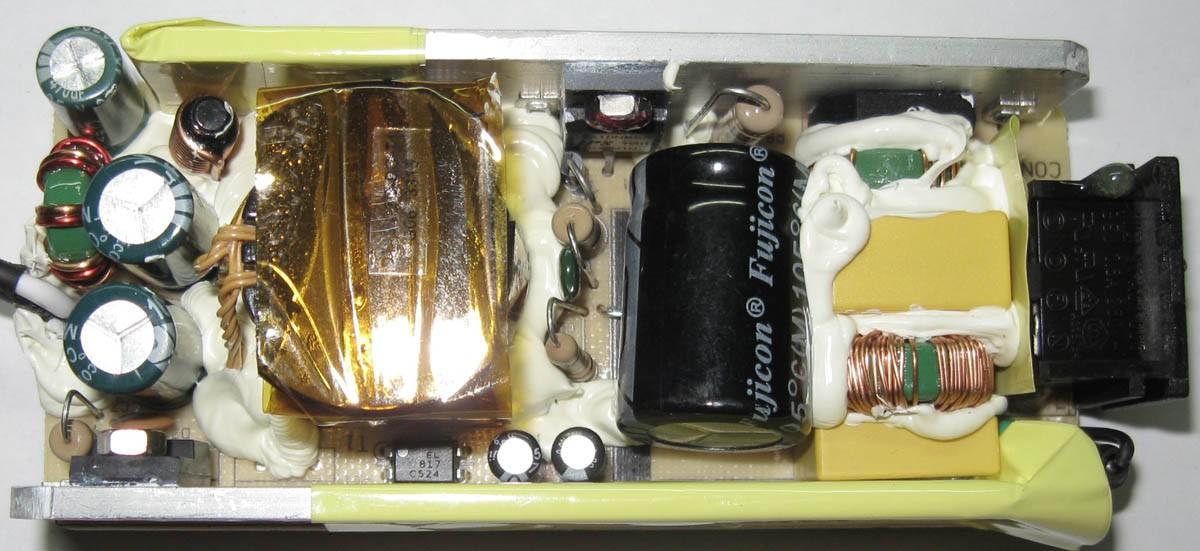

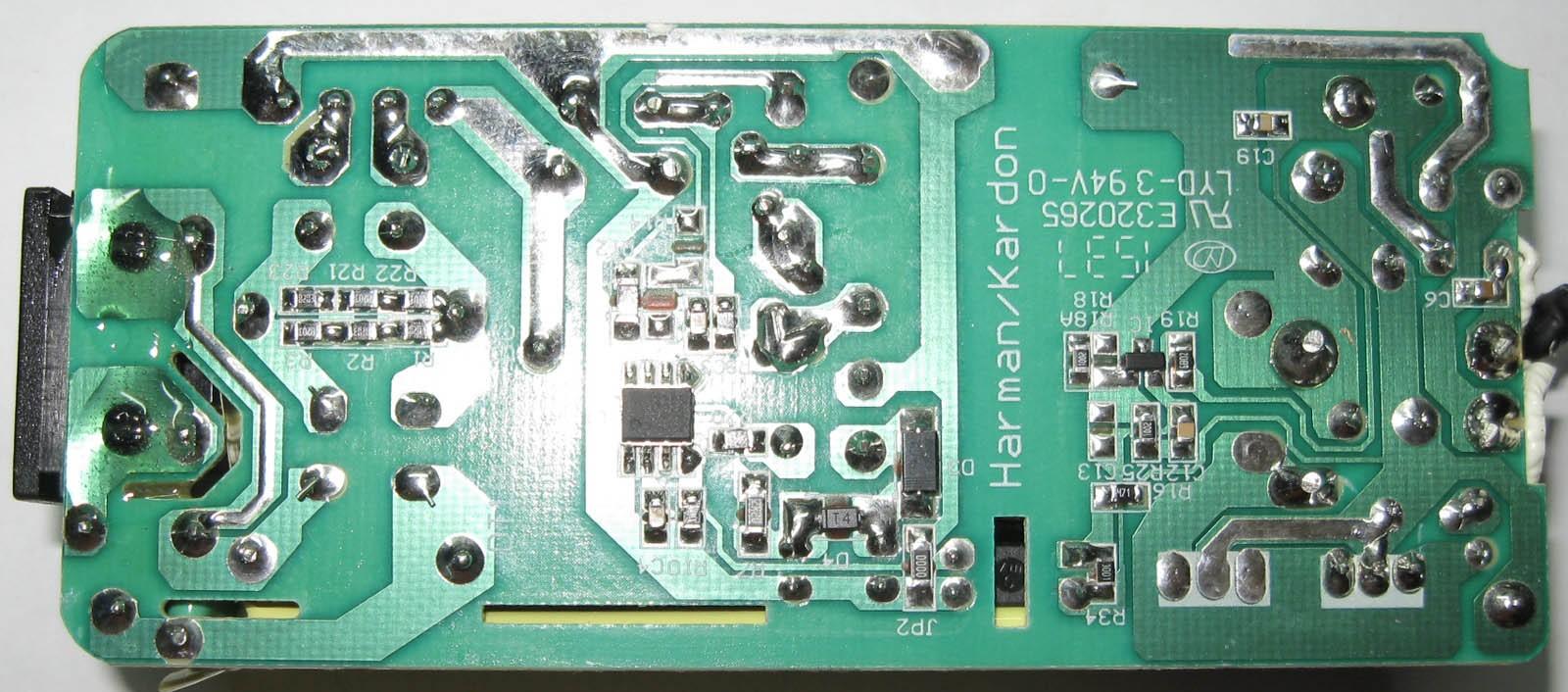

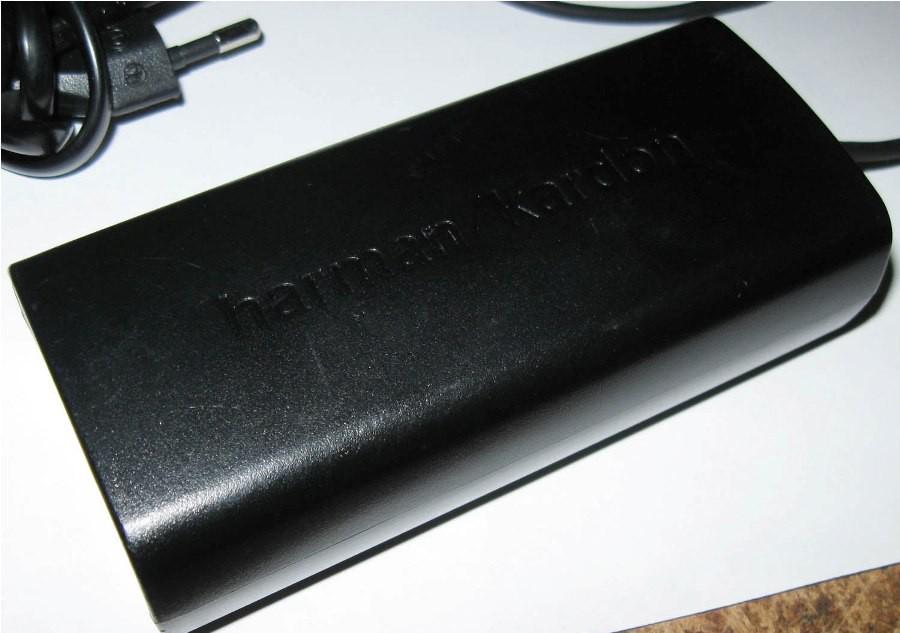

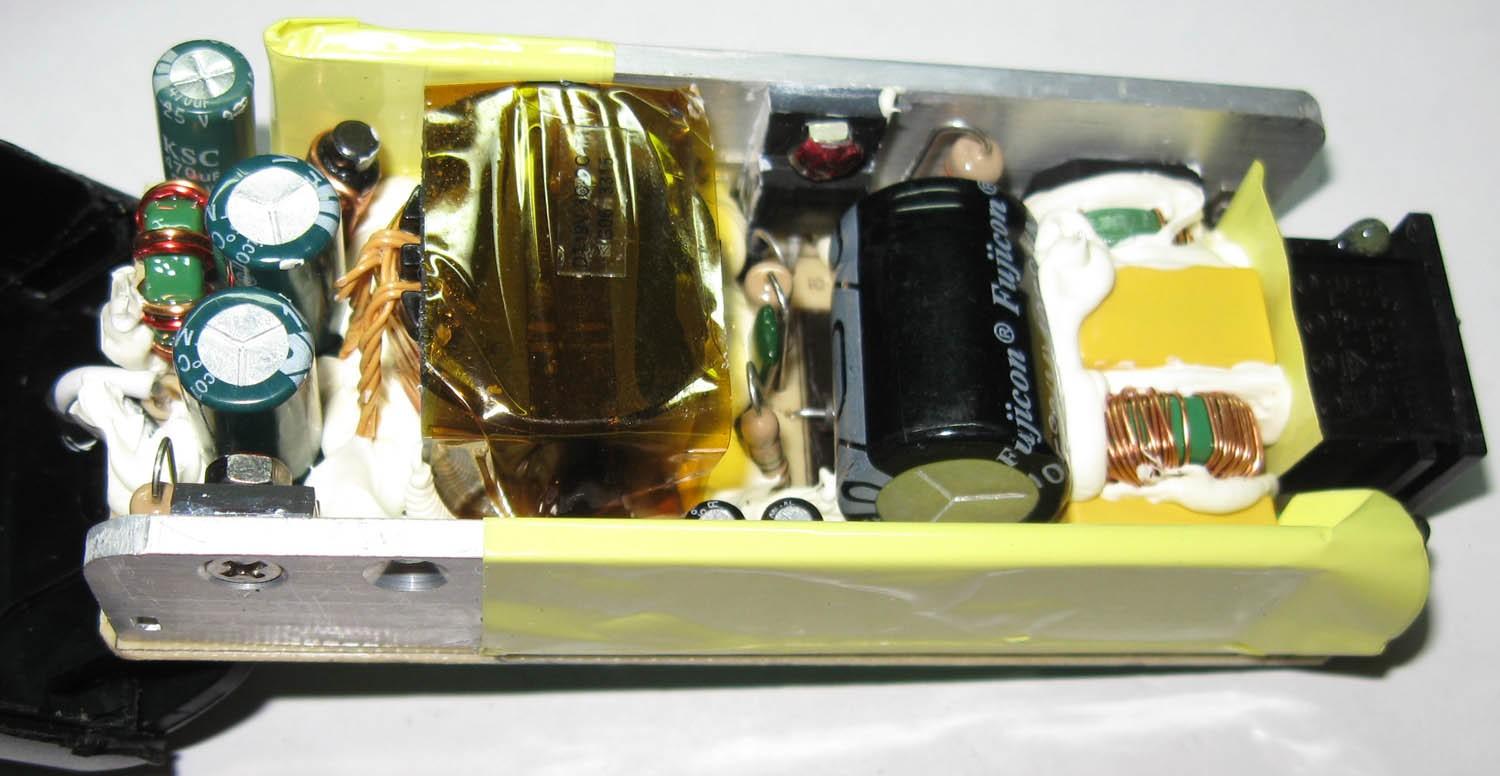

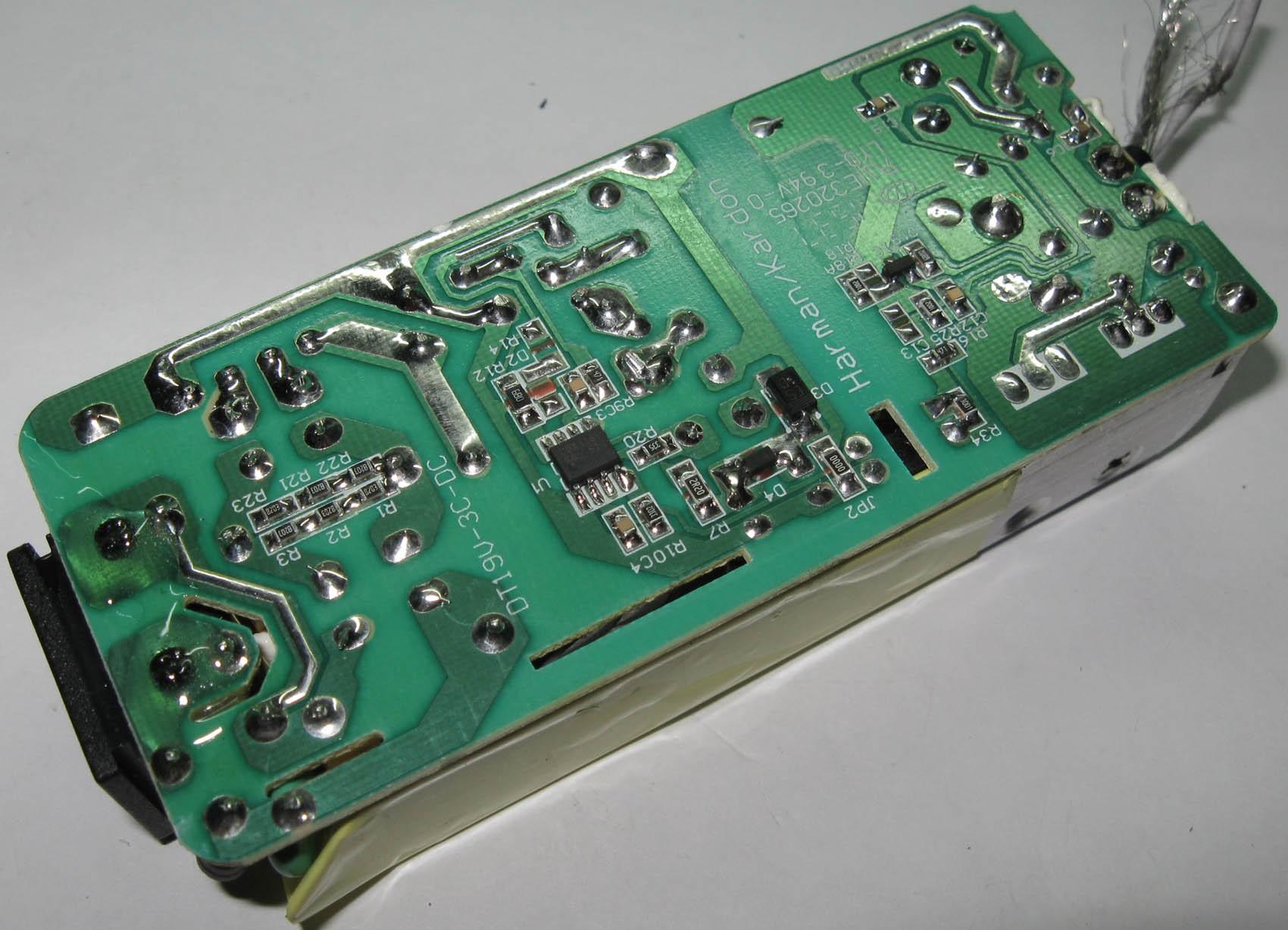

Корпус держится на защелках с клеем. Разборка доставила не мало трудностей. Но в итоге он был побежден. Печатная плата единая, не тонкая, все хорошо пропаяно, логотипы и так далее. На корпусе я так и не нашел, что блок сделан в Китае. Есть только одна надпись, вроде как Япония. По качестве на не плохом уровне. Точки пайки шнуров (сетевого и выходного) залиты клеем и герметиком.

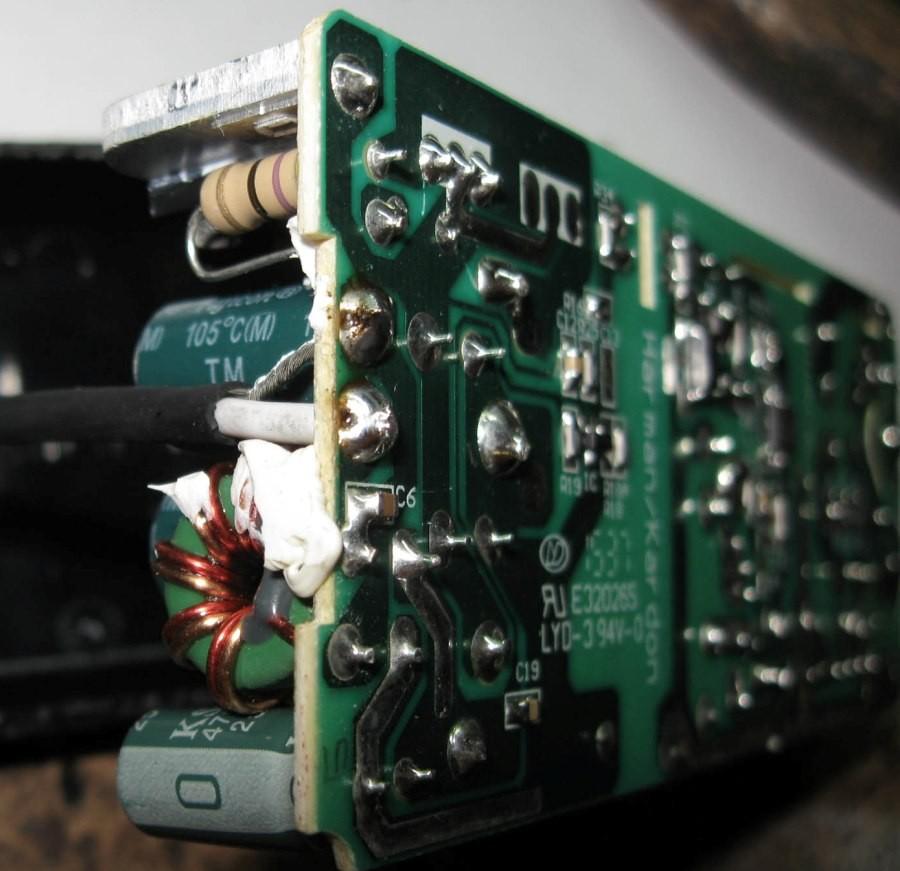

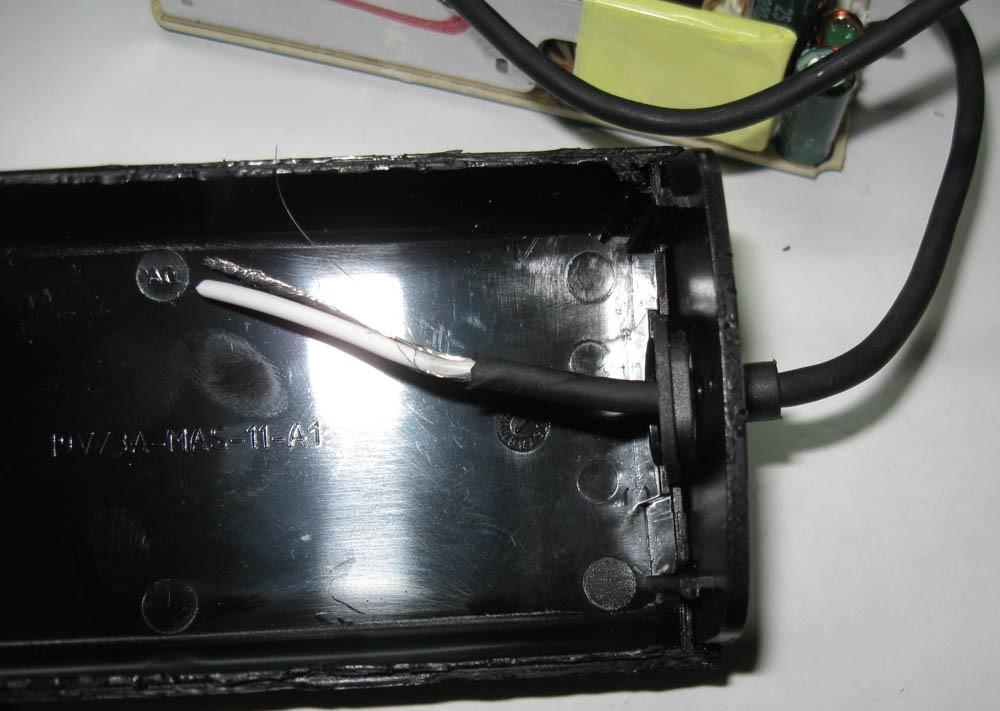

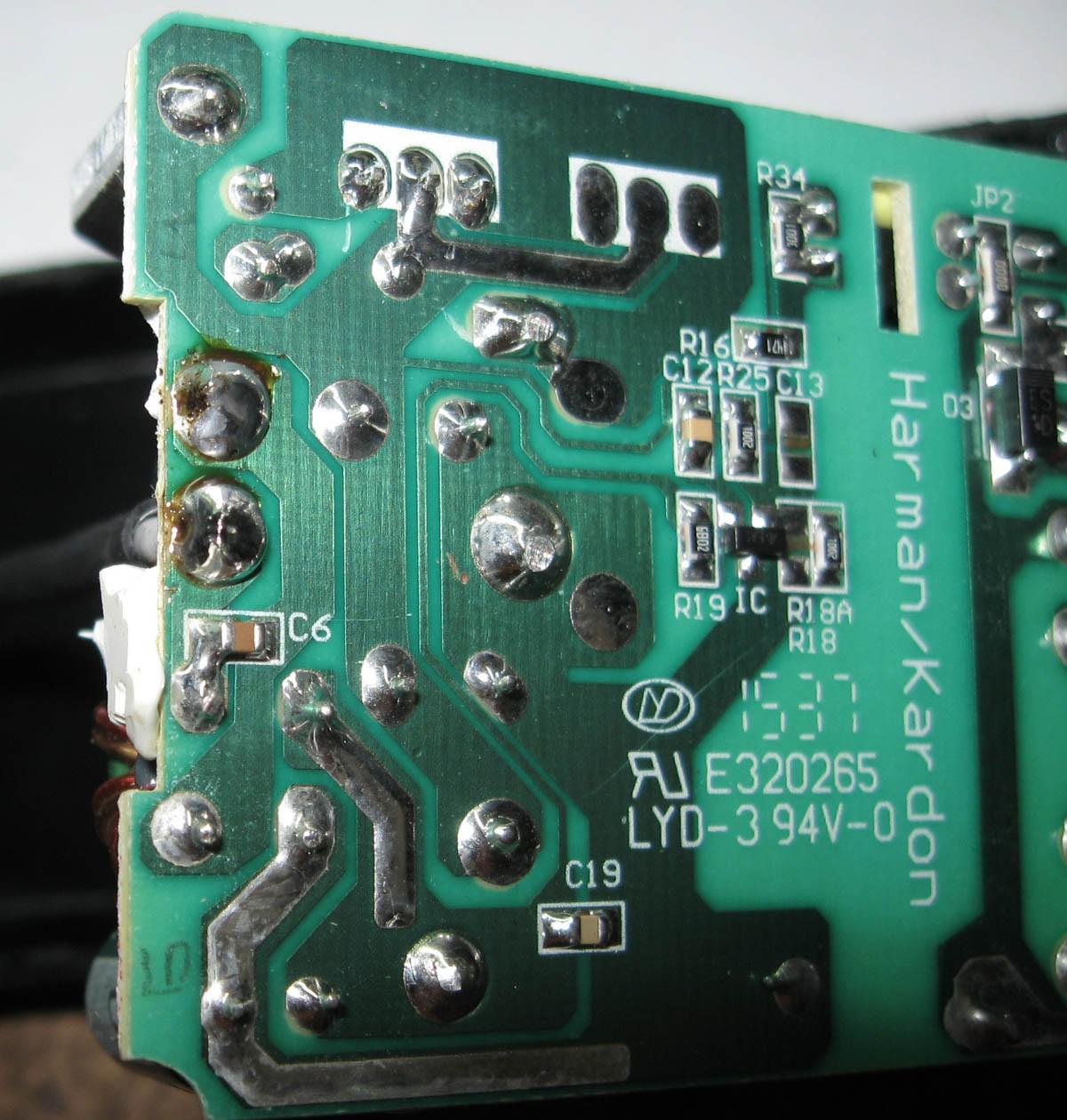

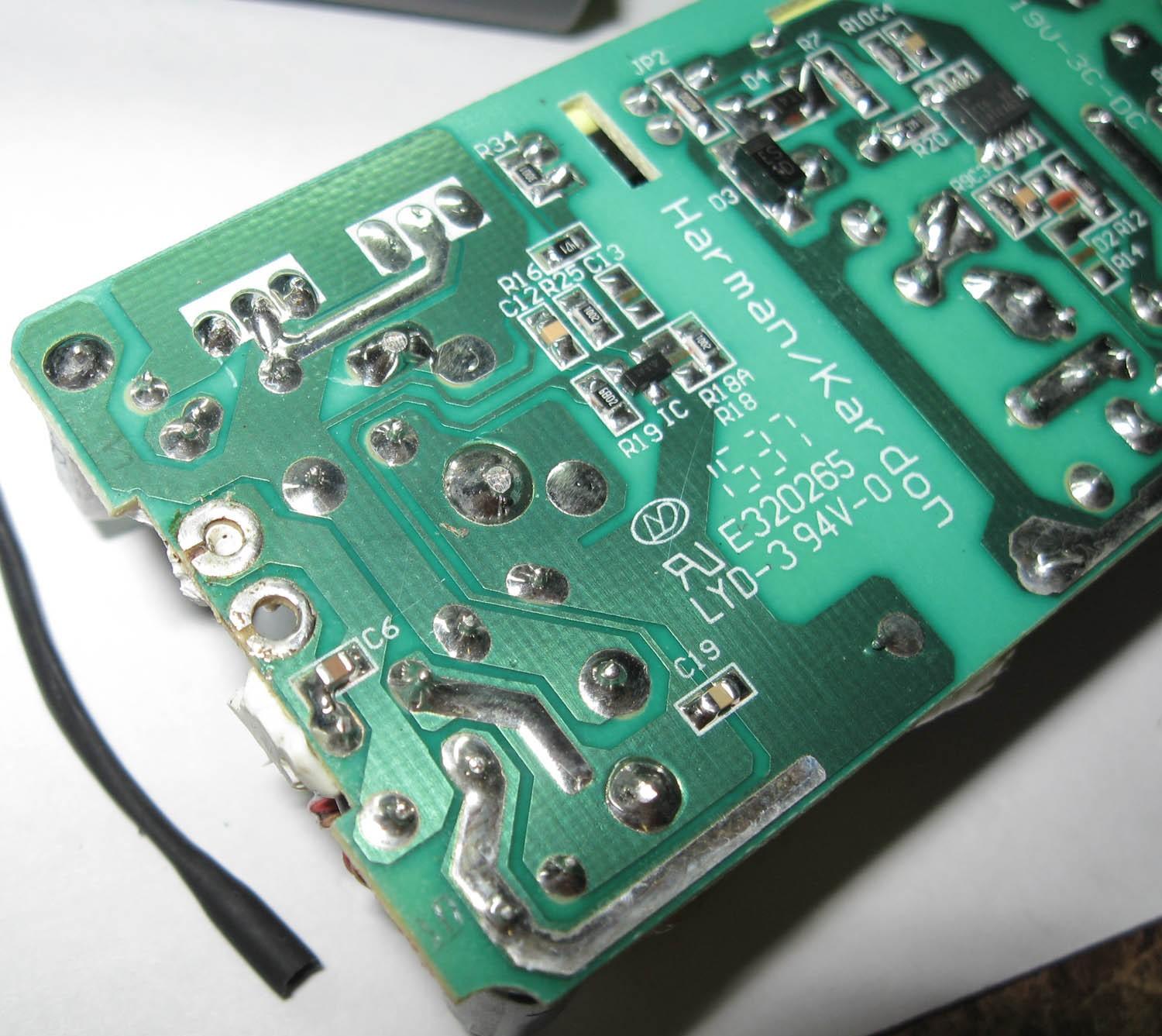

Далее все стандартно. Отрезаем проблемное место на шнуре, продеваем его в окно на корпус и залуживаем концы. Тем временем подготавливаем места под пайку на плате. И запаиваем.
