В 2008 году в журнале «Радиолюбитель» (Беларусь) была опубликована моя статья «Опыт реализации ЭМОС по смещению». Я продолжал работать в этом направлении и предлагаю на рассмотрение новые результаты. Если в статье много внимания уделялось основам звуковоспроизведения в низкочастотном диапазоне, когда идея еще до конца не оформилась, то в настоящей работе главным стала ее четкая реализация в конкретных технических решениях. Для тех, кто интересуется ЭМОС по смещению – будущее сабвуферов, этот материал станет логичным продолжением исследования.

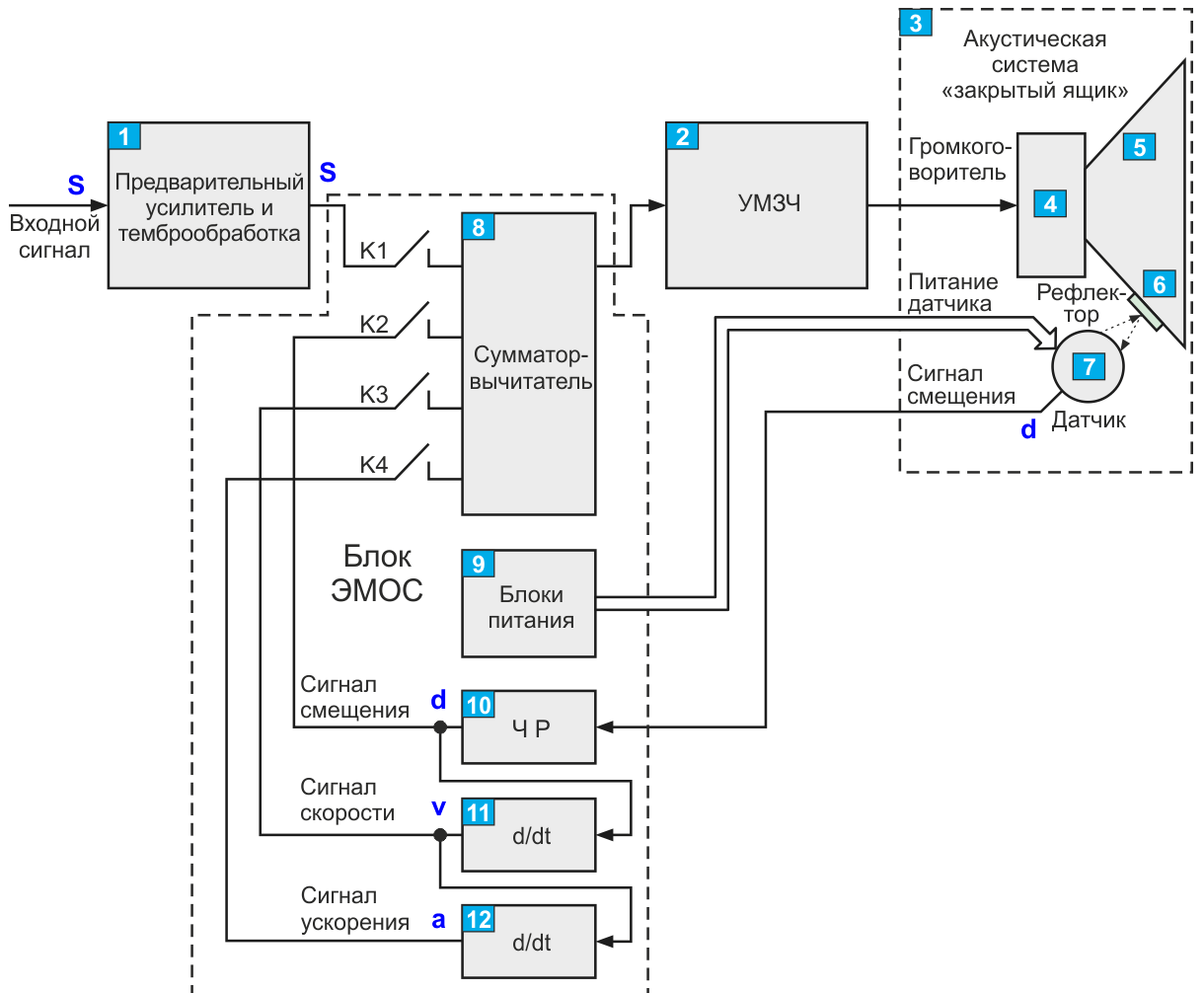

Структурная схема ЭМОС (электромеханической обратной связи) по смещению приведена на Рисунке 1, где:

1. предварительный усилитель и тембробработка
2. УМЗЧ (усилитель мощности звуковой частоты)
3. акустическое оформление типа «закрытый ящик»

4. громкоговоритель
5. диффузор (подвижная часть громкоговорителя)
6. рефлектор на подвижной части громкоговорителя

7. датчик съема смещения подвижной части громкоговорителя от своего равновесного положения
8. сумматор-вычитатель
9. блоки питания для датчика съема смещения 7

10. усилитель на Р (Р = 1…3)
11. 11 и 12 – дифференцирующие звенья
12. К1…К4 – ключи для подачи (отключения) того или иного сигнала на сумматор-вычитатель 8.

Если сигнал с выхода 1 сразу подать на вход 2 УМЗЧ (К1 – вкл., К2…К4 – выкл.), то получаем стандартную схемотехнику звукоакустического агрегата (Рисунок 2).

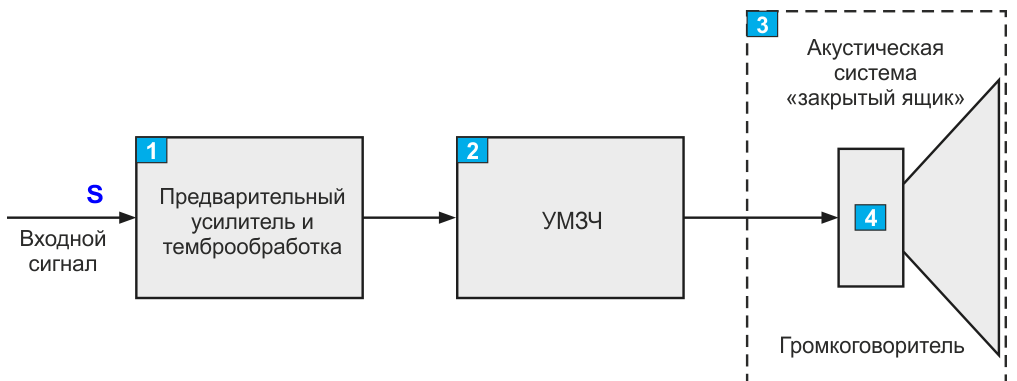

Рисунок 2. Стандартная структурная схема электроакустического агрегата.

Попыток внедрения ЭМОС – по скорости, ускорению, звуковому давлению и т.д. – в электроакустику для улучшения звучания было немало, но широкого распространения эти ЭМОС не получили. И главной причиной является то, что не снималось и не анализировалось смещение подвижной части от равновесного положения, которое и определяет качество звука, а точнее, отклонение формы смещения подвижной части громкоговорителя от формы электрического сигнала, поступающего на вход громкоговорителя, так как не было соответствующей элементной базы для создания малогабаритного и бесконтактного датчика съема смещения подвижной части (диффузора) громкоговорителя.

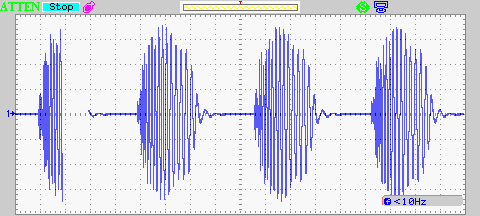

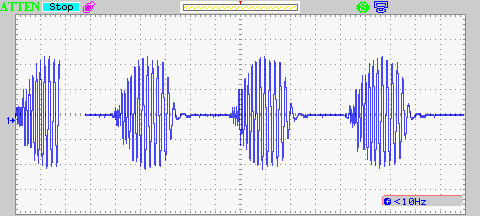

Но элементная база совершенствуется, и датчик съема смещения подвижной части громкоговорителя был реализован, – в журнале был описан датчик съема смещения, в котором использовались фотодиоды ФД256-01 и светодиод BIR-O07J4G. Это изменило и схемотехнический подход к использованию сигнала ЭМОС. Если раньше сигнал ЭМОС (по скорости, ускорению) усиливался, затем тривиально обрабатывался и суммировался с выходным сигналом блока предварительного усиления и темброобработки, а затем поступал на вход УМЗЧ, то теперь сигнал S с выхода блока предварительного усиления и темброобработки 1 поступает на сумматор-вычитатель 8, где смешивается (суммируется-вычитается) с электрическими сигналами, пропорциональными смещению d, скорости v и ускорению a подвижной части громкоговорителя в таких пропорциях, чтобы получить максимальное совпадение формы сигнала смещения, поступающего на вход ключа К2 и формы сигнала S, поступающего на вход ключа К1. Электрические сигналы v и a, поступающие на ключи К3 и К4, соответственно, получаются однократным и двойным дифференцированием сигнала смещения подвижной части громкоговорителя d, снимаемого с датчика 7.

С учетом вышесказанного и было принято такое схемотехническое построение ЭМОС по смещению (Рисунок 1), когда блок предварительного усиления и темброобработки 1, УМЗЧ (блок 2), акустическая система 3 и громкоговоритель 4 остаются прежними, и вводится отражатель 6, датчик 7 съема смещения подвижной части громкоговорителя и блок ЭМОС, состоящий, в свою очередь, из сумматора-вычитателя 8, блоков питания 9, усилителя сигнала смещения 10, дифференцирующих звеньев 11 и 12, ключей К1- К4.

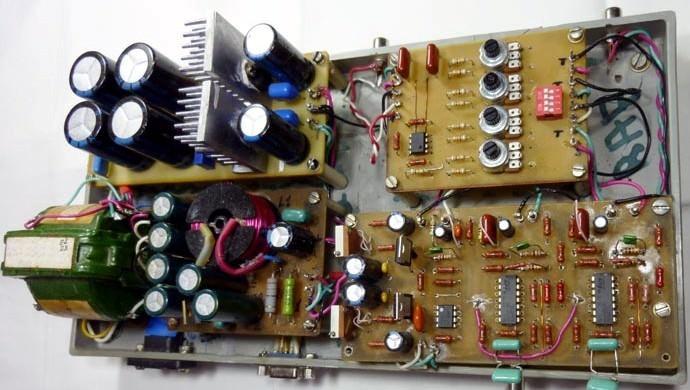

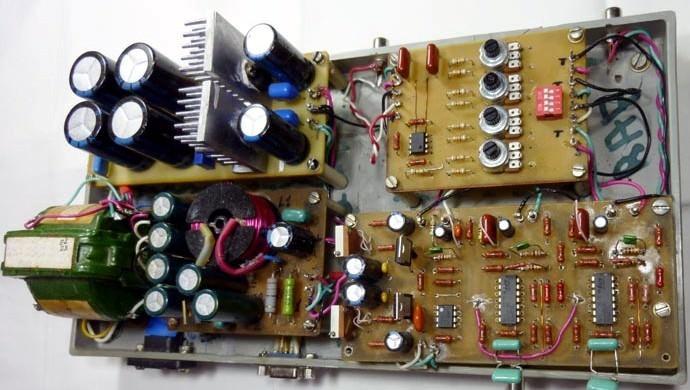

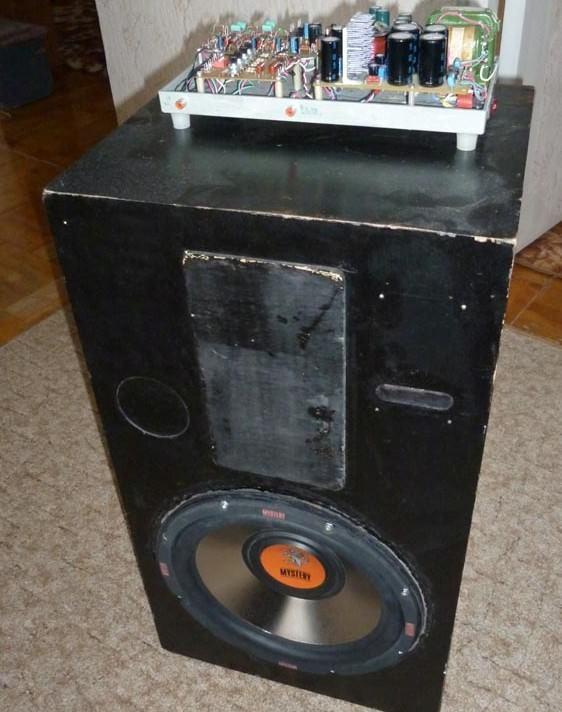

Собран блок ЭМОС из отдельных плат, реализующих структурную схему на Рисунке 1 в виде макета (Рисунок 3).

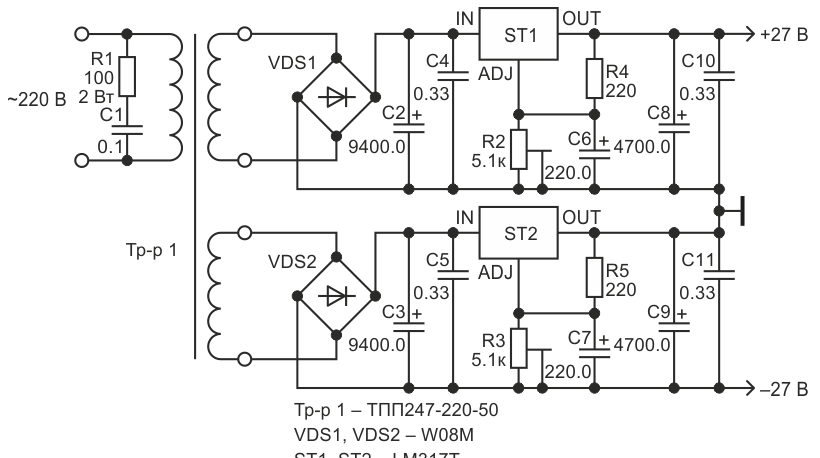

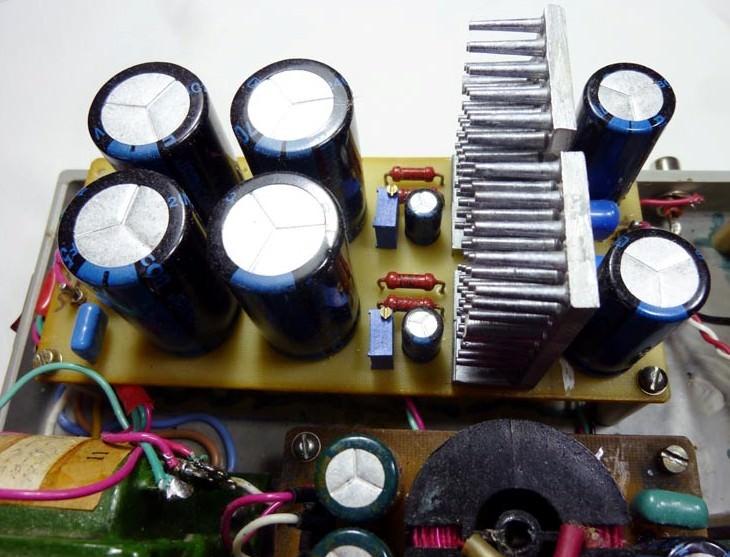

На отдельной плате (Рисунок 4) собран блок питания ±27 В (блок 9) для преобразователя ток-напряжение на датчике смещения (схема на Рисунке 5).

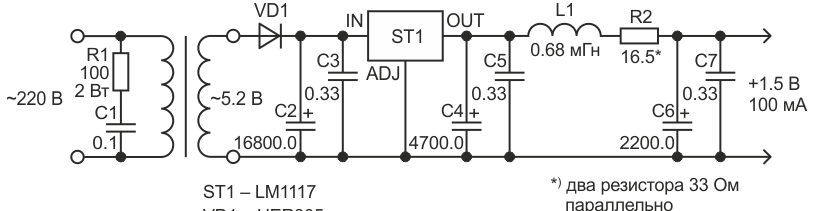

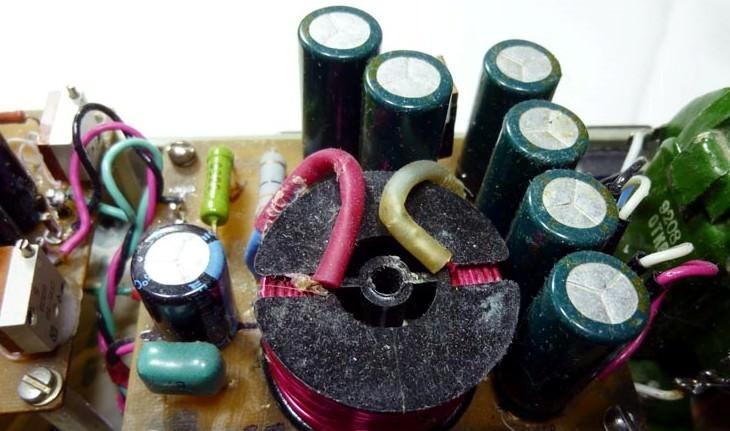

Питание для светодиода +1.5 В, 100 мА (блок 9) представлено схемой на Рисунке 6, внешний вид – Рисунок 7. Для уменьшения пульсаций в стандартную схему был введен дроссель L1, что обеспечило низкий уровень шумов по питанию, а для уменьшения наводок был введен диод Д220 на датчике съема смещения 7.

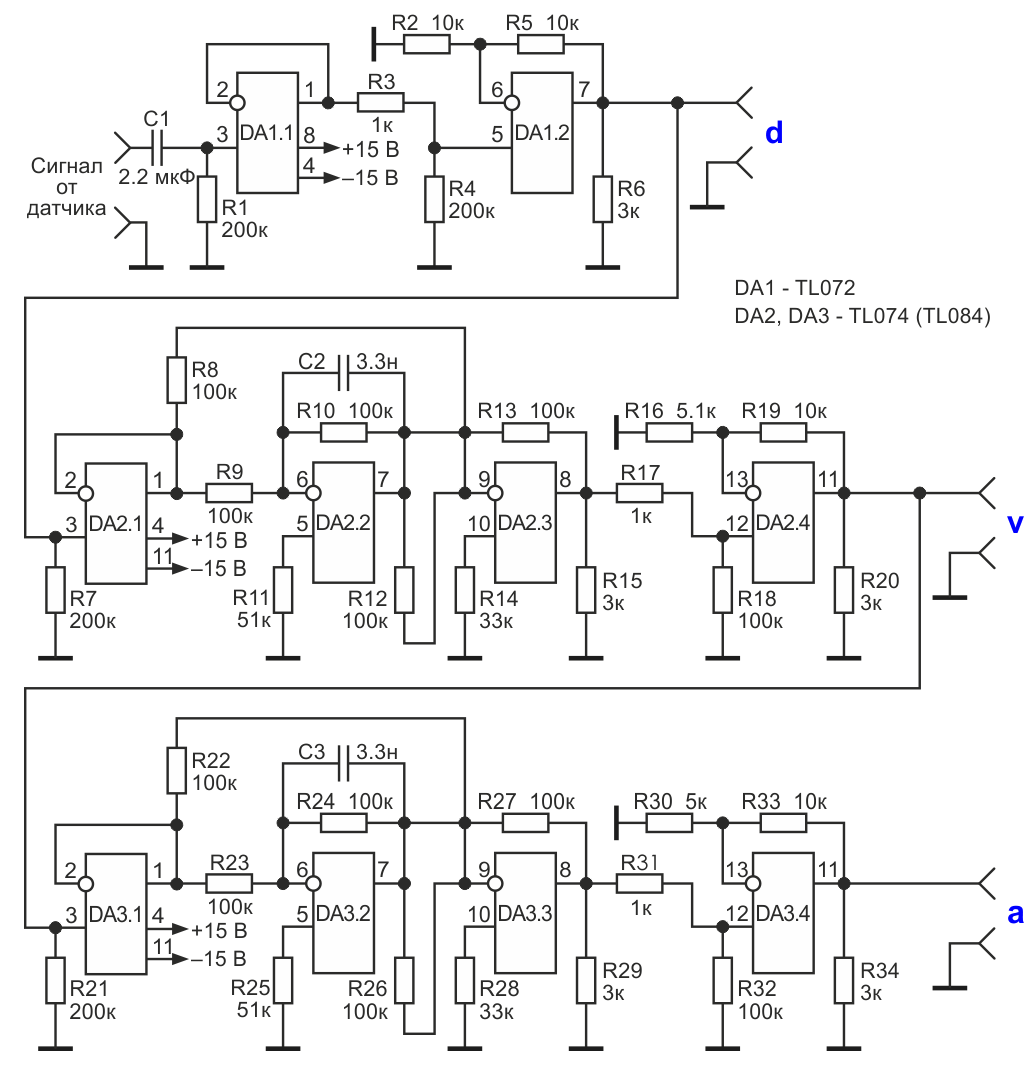

Рисунок 8. Схема усиления сигнала смещения и дифференцирующих звеньев для получения сигналов скорости и ускорения смещения диффузора.

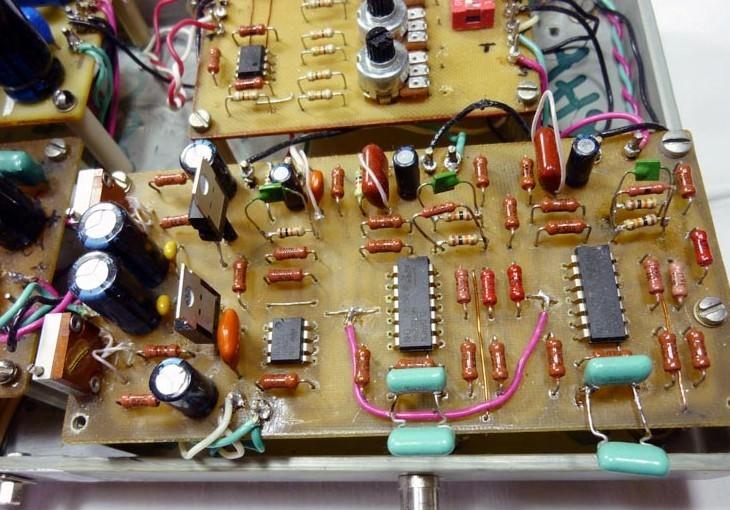

Усилитель на Р и дифференцирующие звенья (Рисунок 8) совмещены на плате вместе со стабилизатором на ±15 В (Рисунок 9). Работа дифференцирующего звена описана в [3], внешний вид платы показан на Рисунке 10.

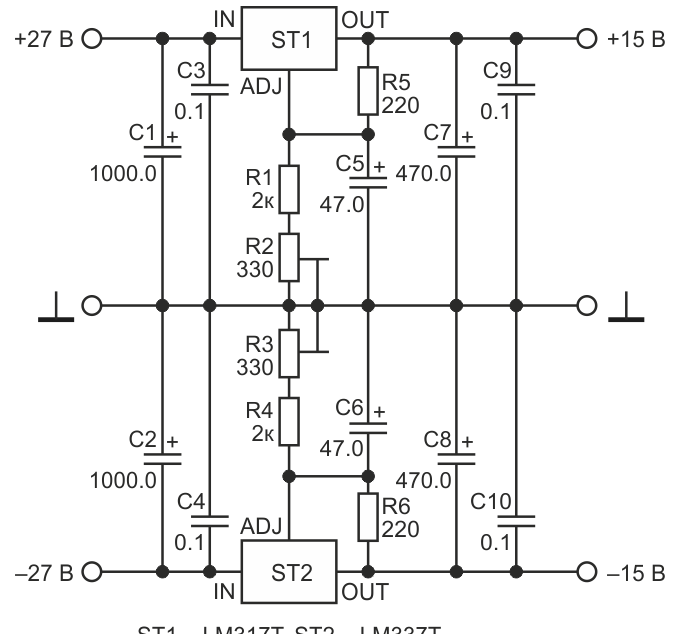

Рисунок 9. Схема получения питания ±15 В из ±27 В.

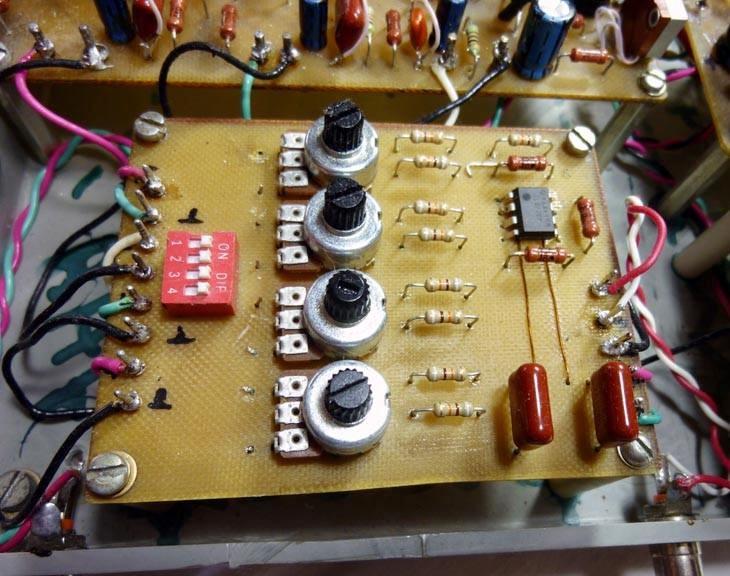

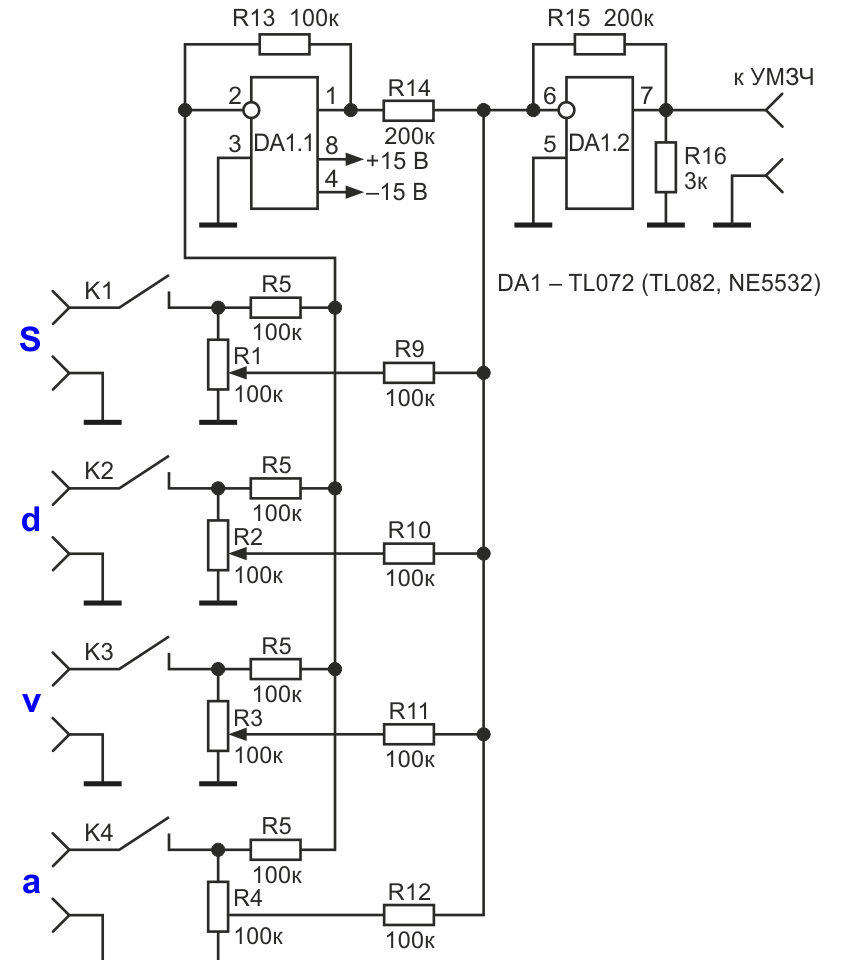

Сумматор-вычитатель, работа которого описана в [4], собран по схеме на Рисунке 11, внешний вид платы показан на Рисунке 12.

Коммутация сигнала от блока предусилителя и темброобработки на блок ЭМОС, и от него на УМЗЧ происходит с помощью разъемов типа «тюльпан». Коммутация на датчик съема смещения питающих напряжений, и с него на блок ЭМОС сигнала смещения осуществляется с помощью разъема РП15-9Ш.

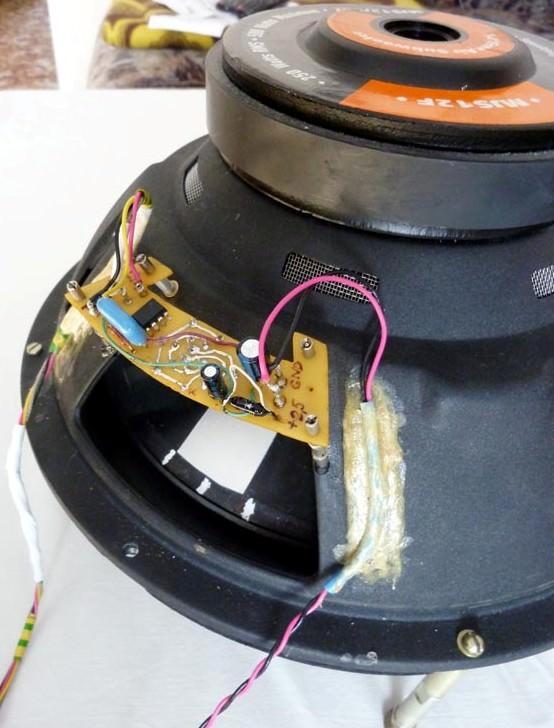

Рисунок 14. Вид датчика съема смещения на громкоговорителе сверху.

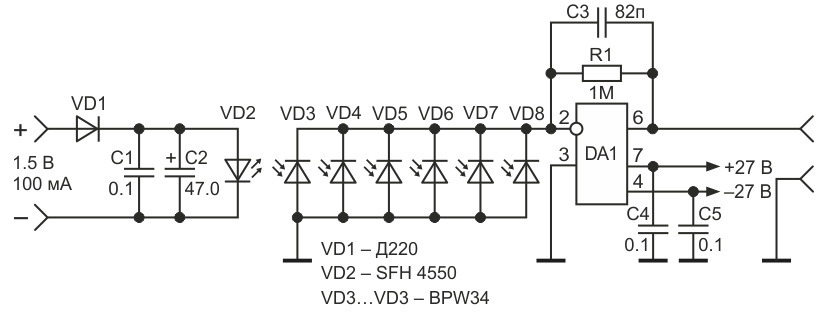

Основным узлом является датчик съема смещения подвижной части громкоговорителя от равновесного положения. Была подобрана новая пара «светодиод-фотодиод»: светодиод SFH 4550 и фотодиод BPW34. Схема датчика приведена на Рисунке 13, внешний вид – на Рисунках 14, 15. Если для датчика съема смещения из [1] фотодиоды ФД-256-01 подбирались по параметрам в пределах ±20% из-за большого разброса, то для фотодиодов BPW34 этого не требуется. Более детально о модернизации усилительных модулей можно узнать из очерков о модернизации модуля УНЧ-50-8.

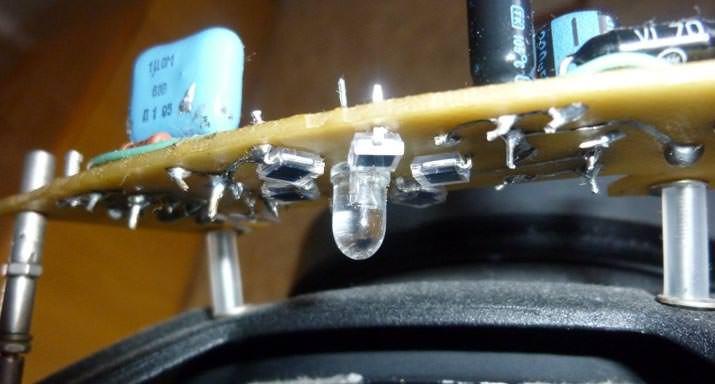

Рисунок 15. Вид датчика съема смещения снизу.

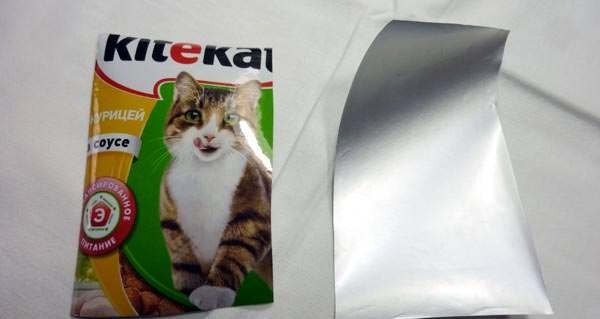

Материал для рефлектора был найден в результате экспериментов с различными отражающими пленками. Лучшими стали пленки из под… кошачьего корма «KiteКat» (Рисунок 16) и кофе «Аrоmа» или «Eagle Premium».

Рисунок 16. Вид пленки для рефлектора – очень удачное KNOW-HOW!

Крепится пленка с помощью двухстороннего скотча, перед этим ее необходимо тщательно разгладить. Работа кропотливая, требует определенного навыка, поэтому совет – потренируйтесь на чем-то подобном, отсутствие опыта может привести к порче дорогого динамика!

Блок ЭМОС собран, датчик съема смещения подвижной части громкоговорителя и рефлектор изготовлены – приступаем к сборке и регулировке ЭМОС.

1. Тщательно наклеиваем рефлектор на одну поверхность двухстороннего скотча, без морщин и стяжек.

2. Обрезаем по периметру лишний скотч, форма должна быть симметрична.

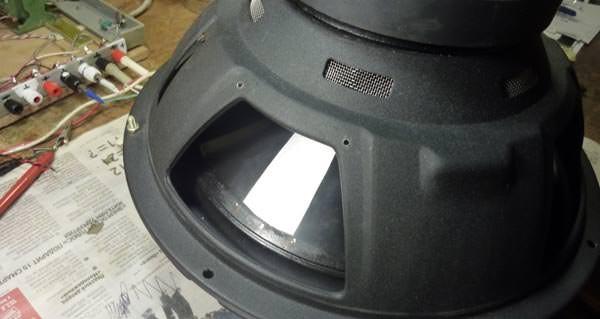

3. Снимаем пленку с обратного слоя скотча и аккуратно наклеиваем рефлектор на внутреннею поверхность подвижной части громкоговорителя, осторожно прижимаем к поверхности диффузора и разглаживаем (Рисунок 17).
