Магнитофон Радиотехника МП-7301: характеристики и схема

Изготовитель: , выпуск с 1989 года. Этот магнитофон-приставка стал одним из последних представителей советской школы аудиоиндустрии, сочетая в себе доступность и надежность. Для сравнения, более ранние модели, такие как Орбита МПК-107С, имели иной подход к компоновке, но МП-7301 предложил пользователю более современный интерфейс управления.

Технические характеристики

Диапазон частот на линейном выходе при позиции:

«норм»: 40 – 12500 Гц

«CrO2»: 40 – 14000 Гц

Номинальная скорость магнитной ленты: 4,76 см/сек (±1,9%)

Коэффициент детонации: не более 0,19 %

Уровень стирания: 60 дБ

Уровень помех и шумов при отключенном шумоподавителе: 60 дБ

Номинальное напряжение:

на линейном выходе: 500 мВ

на универсальном входе: 200-250 мВ

Потребляемая мощность от сети: 15 Вт

Габаритные размеры (ШхВхГ): 430х82х360 мм

Масса без упаковки: 6,9 кг

Особенности конструкции и дизайна

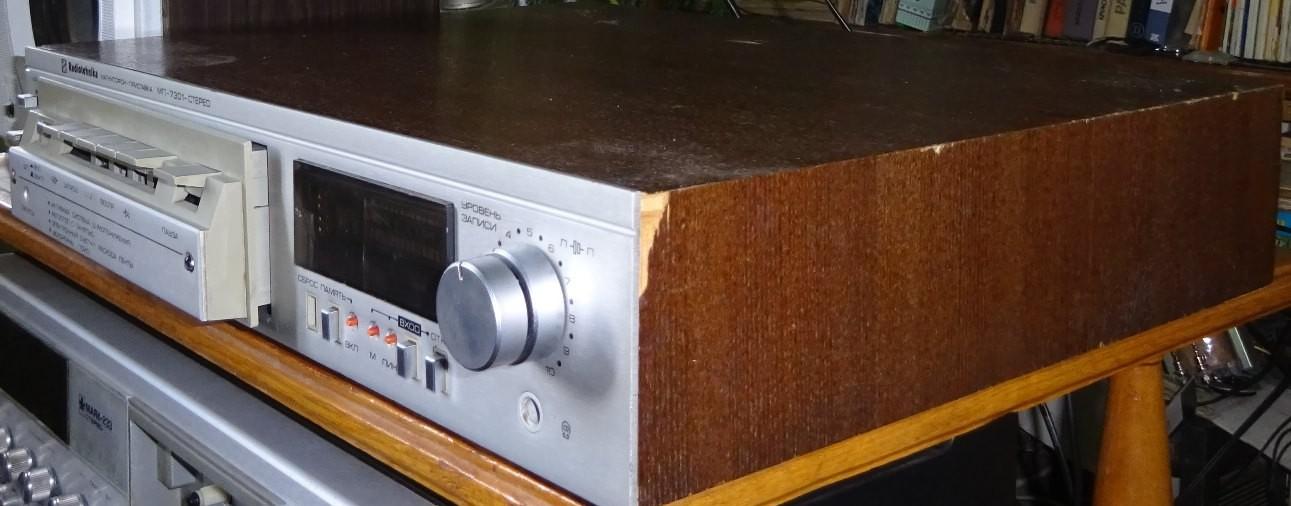

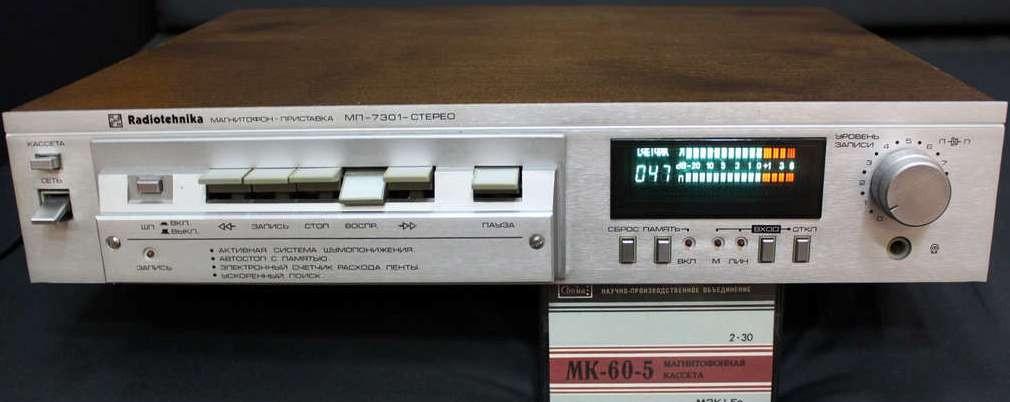

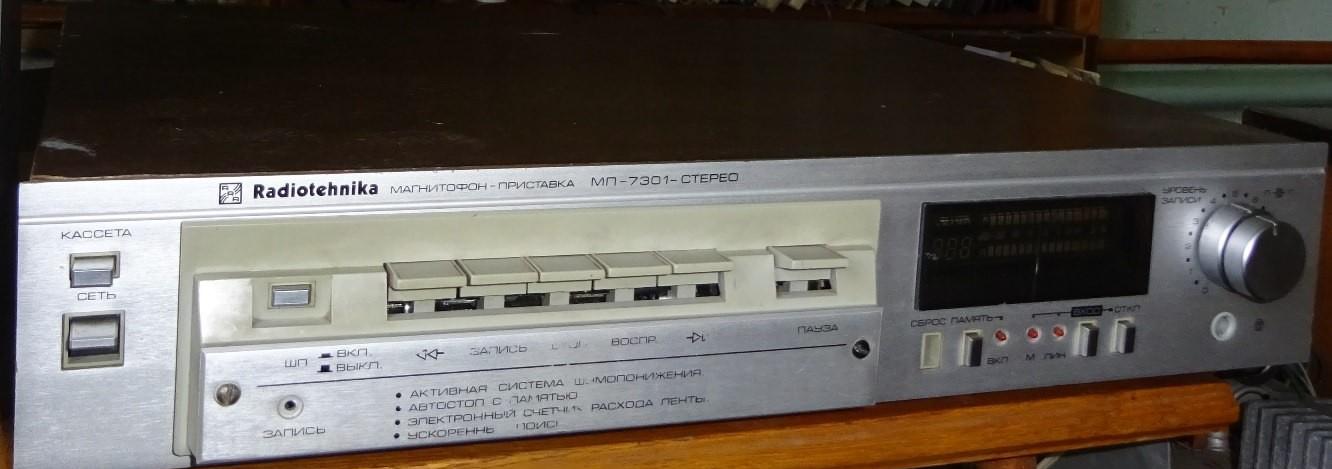

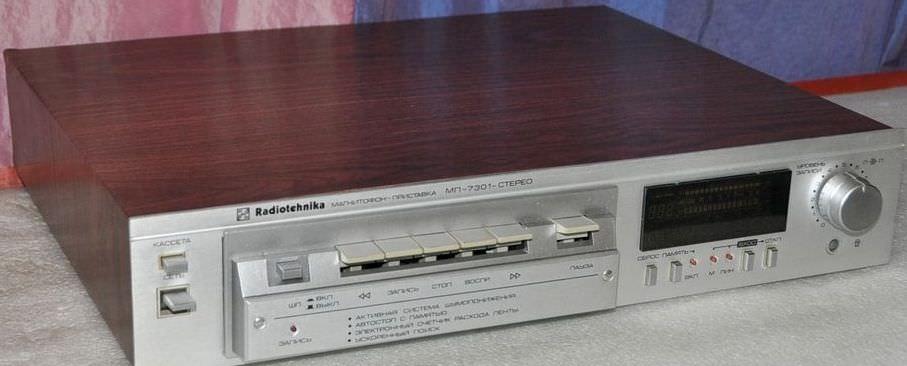

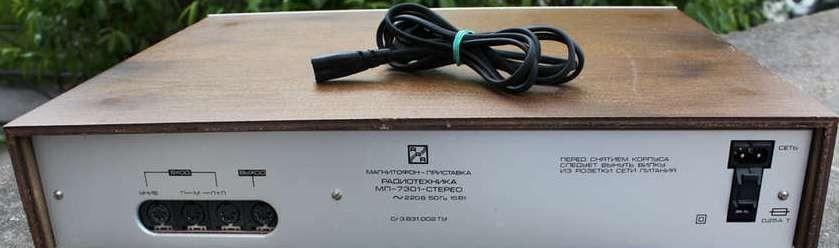

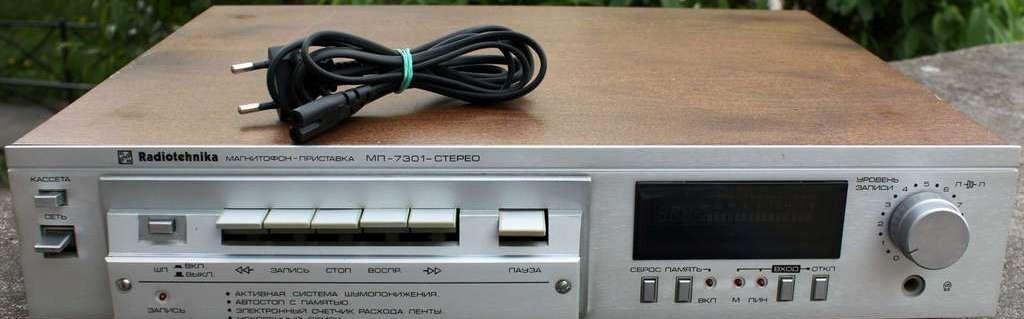

На фото выше запечатлён самый распространённый вариант внешнего оформления магнитофона-приставки – серебристая алюминиевая передняя панель с надписями на русском языке, шпонированный фанерный кожух и задняя стенка, где обозначена цена МП. Постсоветские магнитофоны этой модели были нескольких типов – с чёрной передней панелью, с черной панелью и металлическим тёмным кожухом, такие же, что и времён СССР, но без цены на задней стенке. Дизайн устройства во многом перекликался с популярной моделью Электроника-311 стерео, предлагая схожий форм-фактор, но с обновленной начинкой.

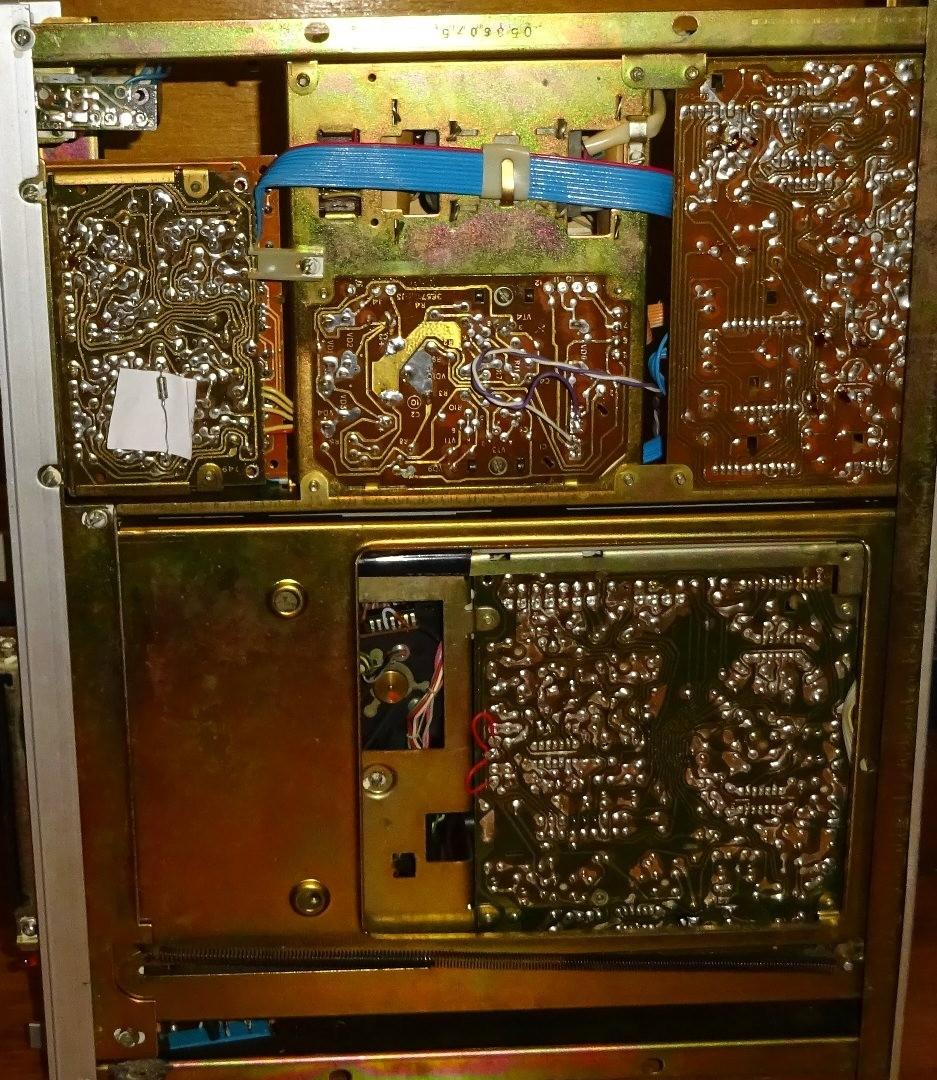

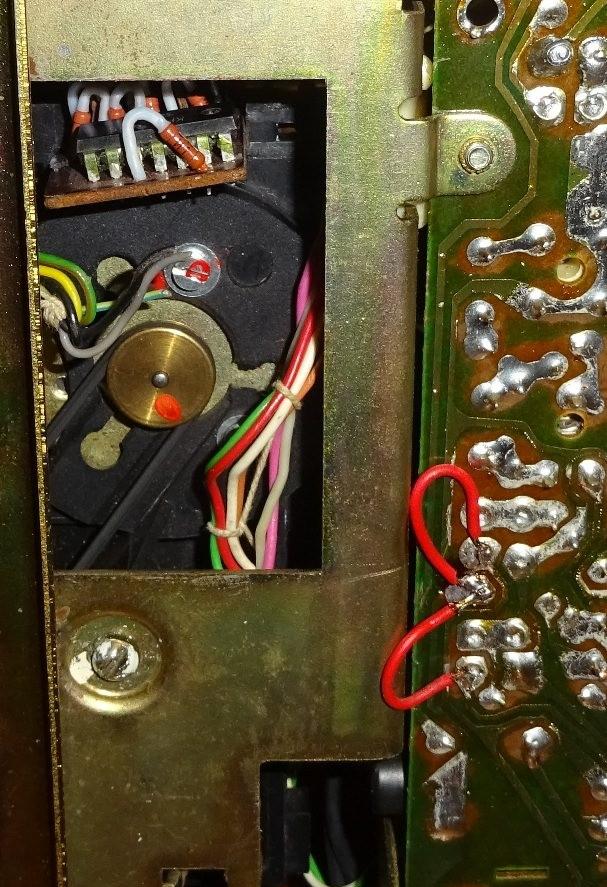

Лентопротяжный механизм и обслуживание

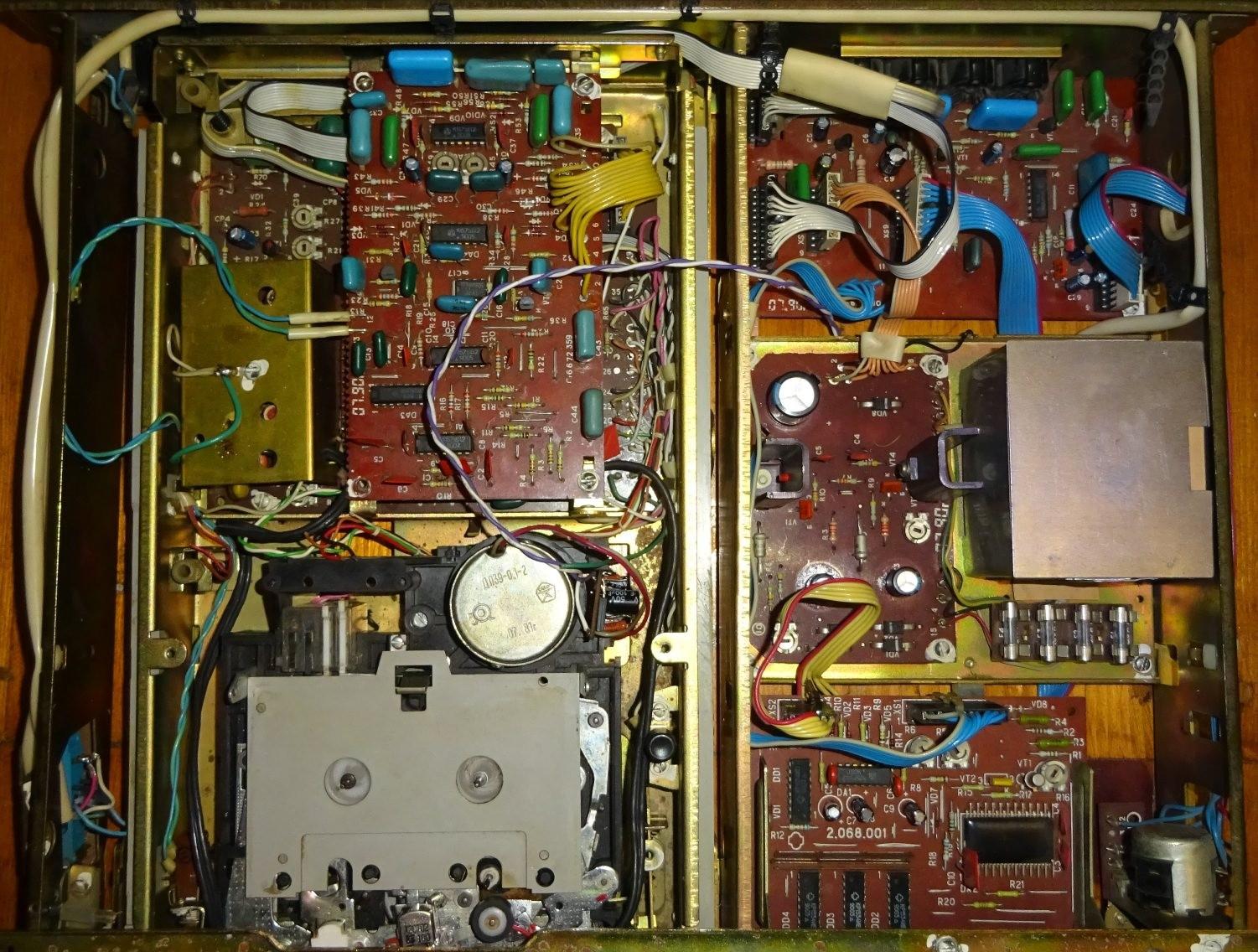

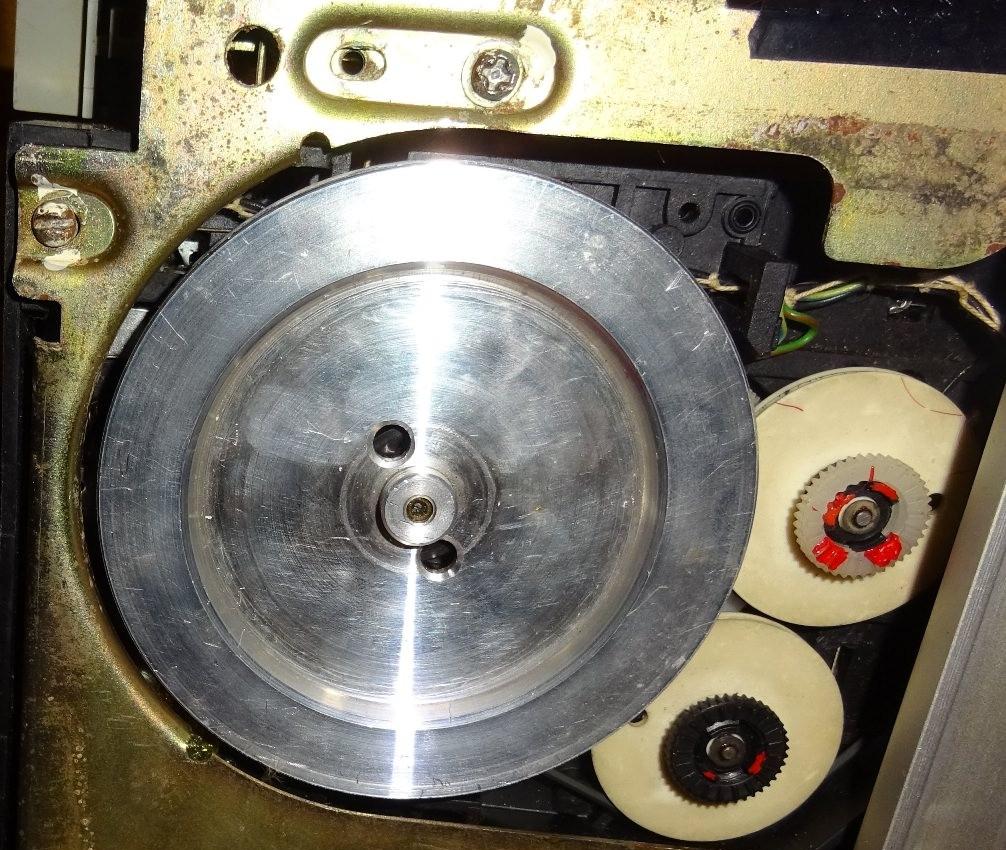

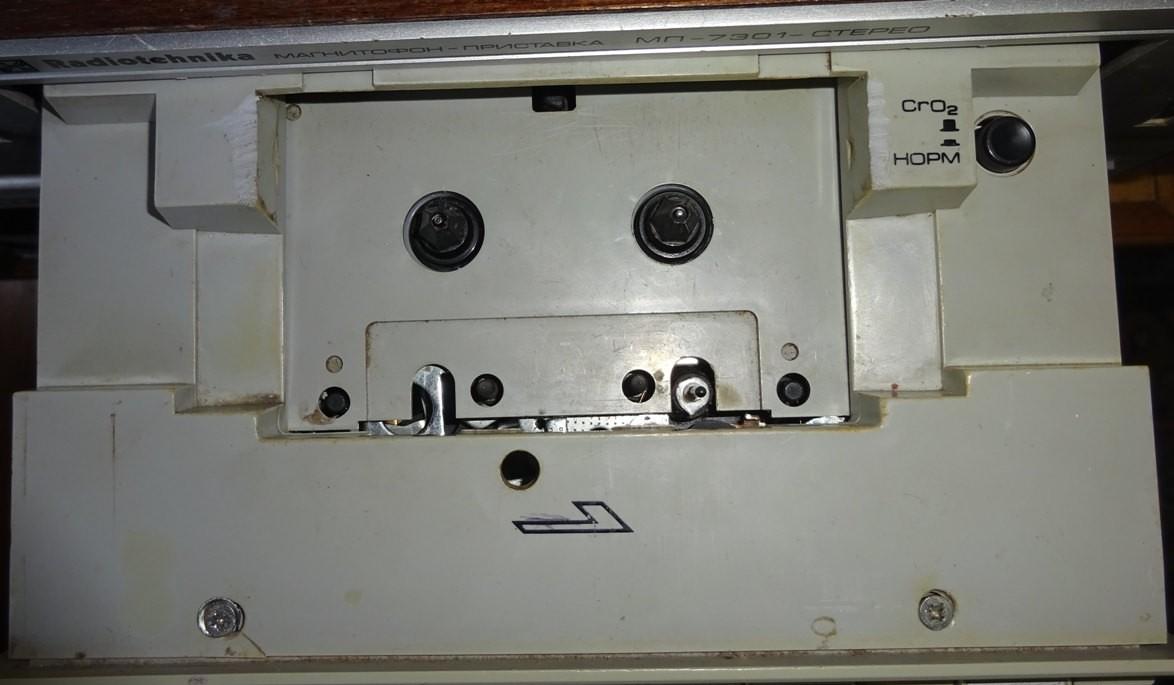

В магнитофоне-приставке использован не очень надёжный венгерский лентопротяжный механизм, в котором предусмотрены основные режимы работы (пауза, перемотка вперёд и назад, воспроизведение, запись). Помимо этого, в случае заедания ленты или её окончания в кассете, срабатывает автостоп. В ЛПМ использована головка 3D24N. Для ремонта и настройки может потребоваться 20 ГДС-2-8 (3.843.013) или аналогичные комплектующие, доступные на рынке запчастей.

Управление и функционал

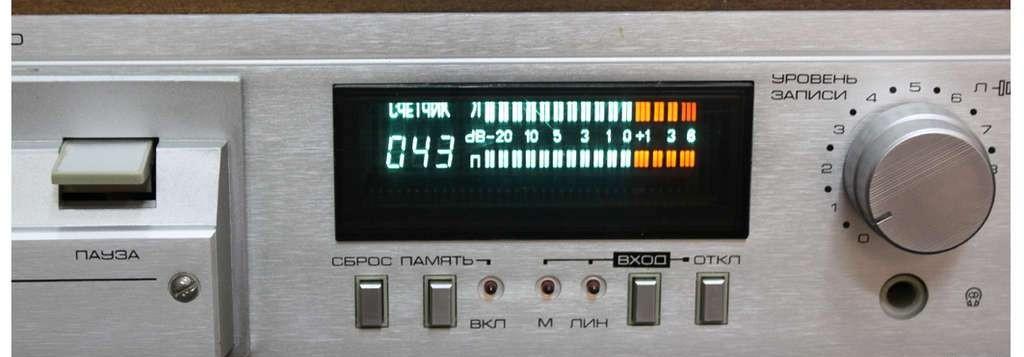

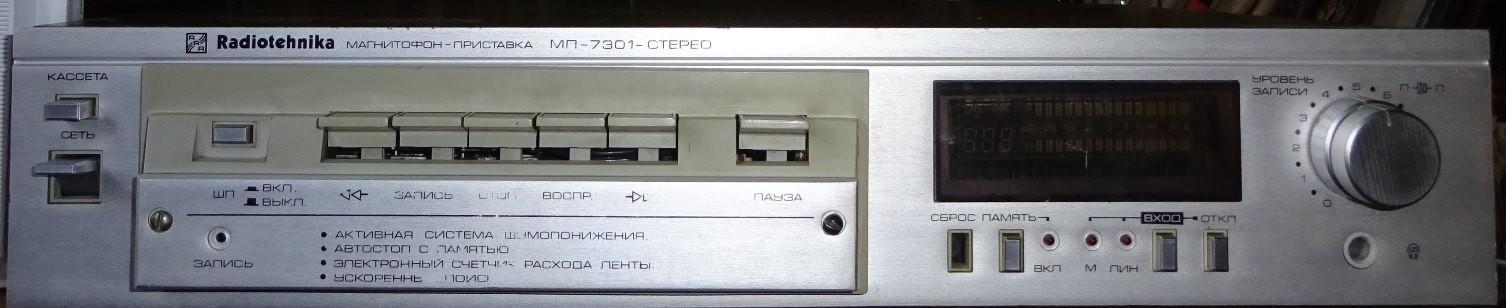

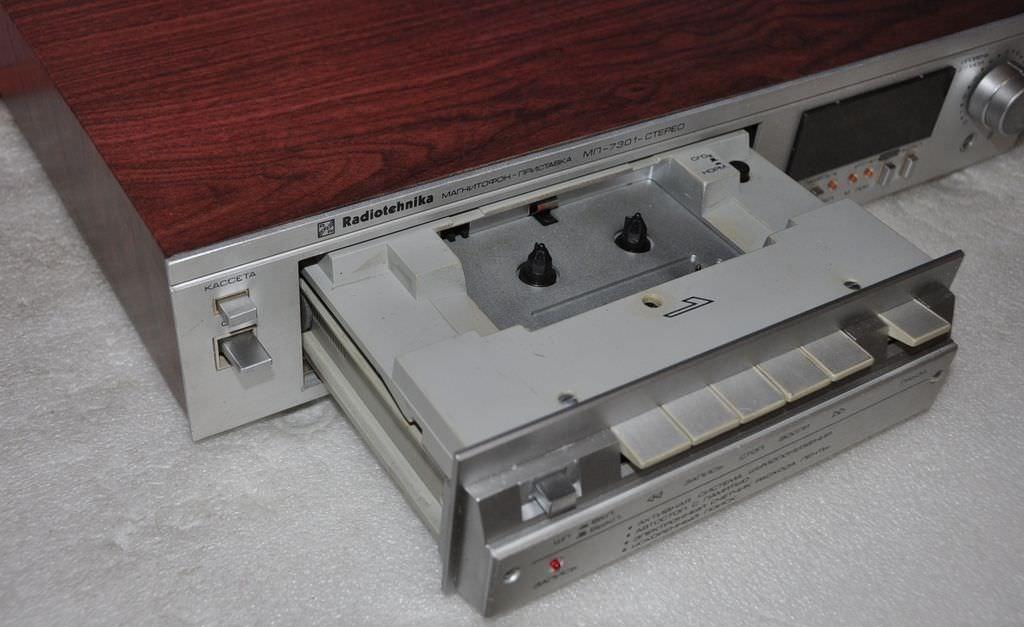

На передней панели магнитофона имеется разъём для подключения головных телефонов, кнопки для включения МП, изъятия кассеты из лотка, переключения входов, пользования устройствами памяти и сброса, индикатор уровня записи/воспроизведения, на дисплее которого имеется счётчик расхода ленты. Это делало устройство удобным для повседневного использования и записи музыки.

Инструкция и схема на диске.
