Изготовитель: Рижский ЭМЗ, выпуск с 1984 года.
Назначение: для воспроизведения стереофонических записей с грампластинок. Данная модернизированная версия от первого варианта “Радиотехника 301” отличается наличием двухскоростного ЭПУ, снабженного магнитной головкой звукоснимателя ГЗМ-205Д с алмазной иглой.
Параметры:
Диапазон воспроизводимых частот: 80 – 12500 Гц
Среднее звуковое давление в диапазоне 100-4000 Гц: 75 дБ
Номинальная мощность на канал: 6 Вт/4 Ом
Коэффициент гармоник в диапазоне 63-14000 Гц: 1,5%
Отношение сигнал/рокот: 30 дБ
Коэффициент детонации: 0,25%
Мощность потребляемая от сети: 50 Вт
Габаритные размеры (ШхВхГ): 431х165х337 мм
Вес: 21 кг
Описание

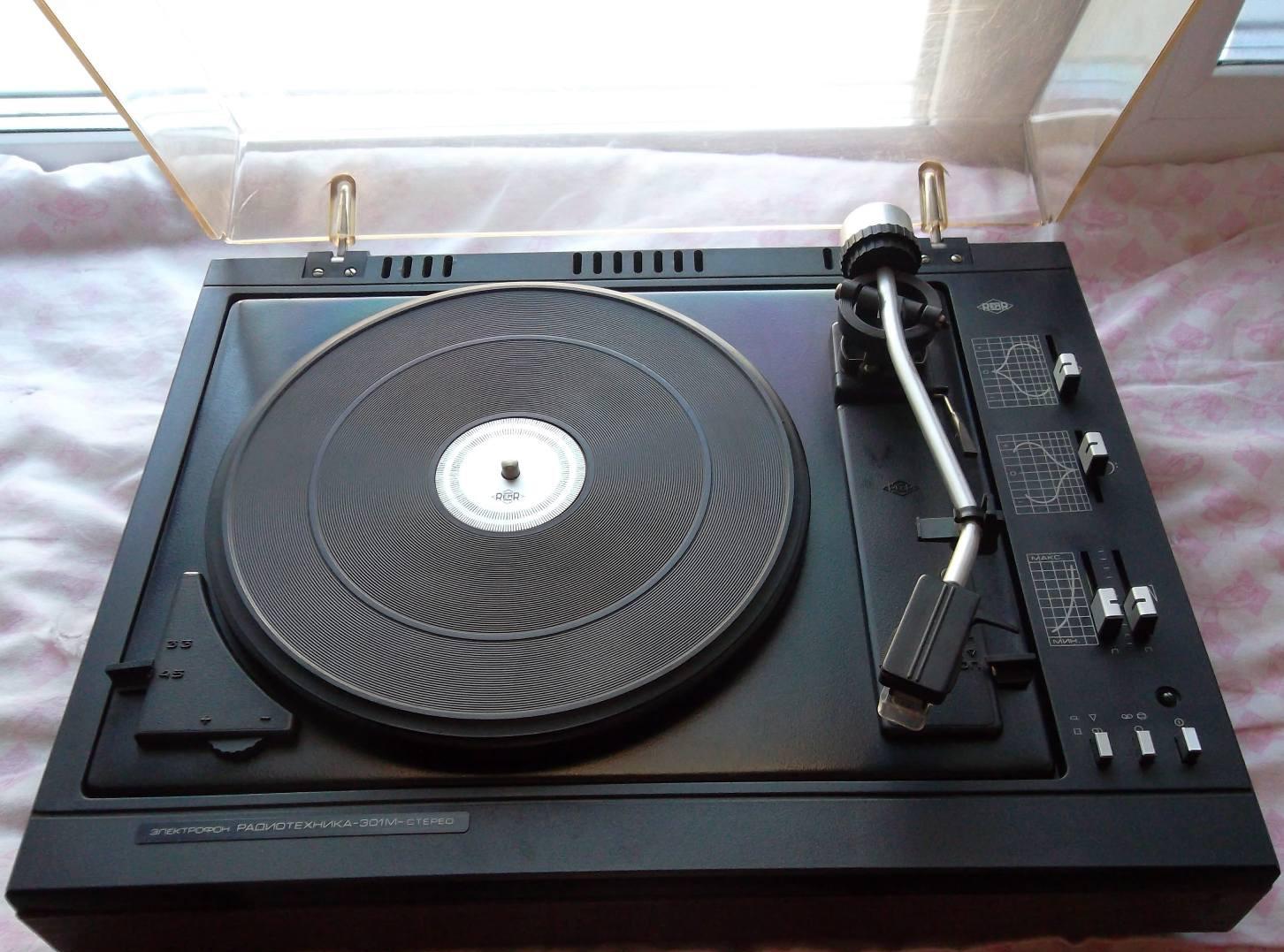

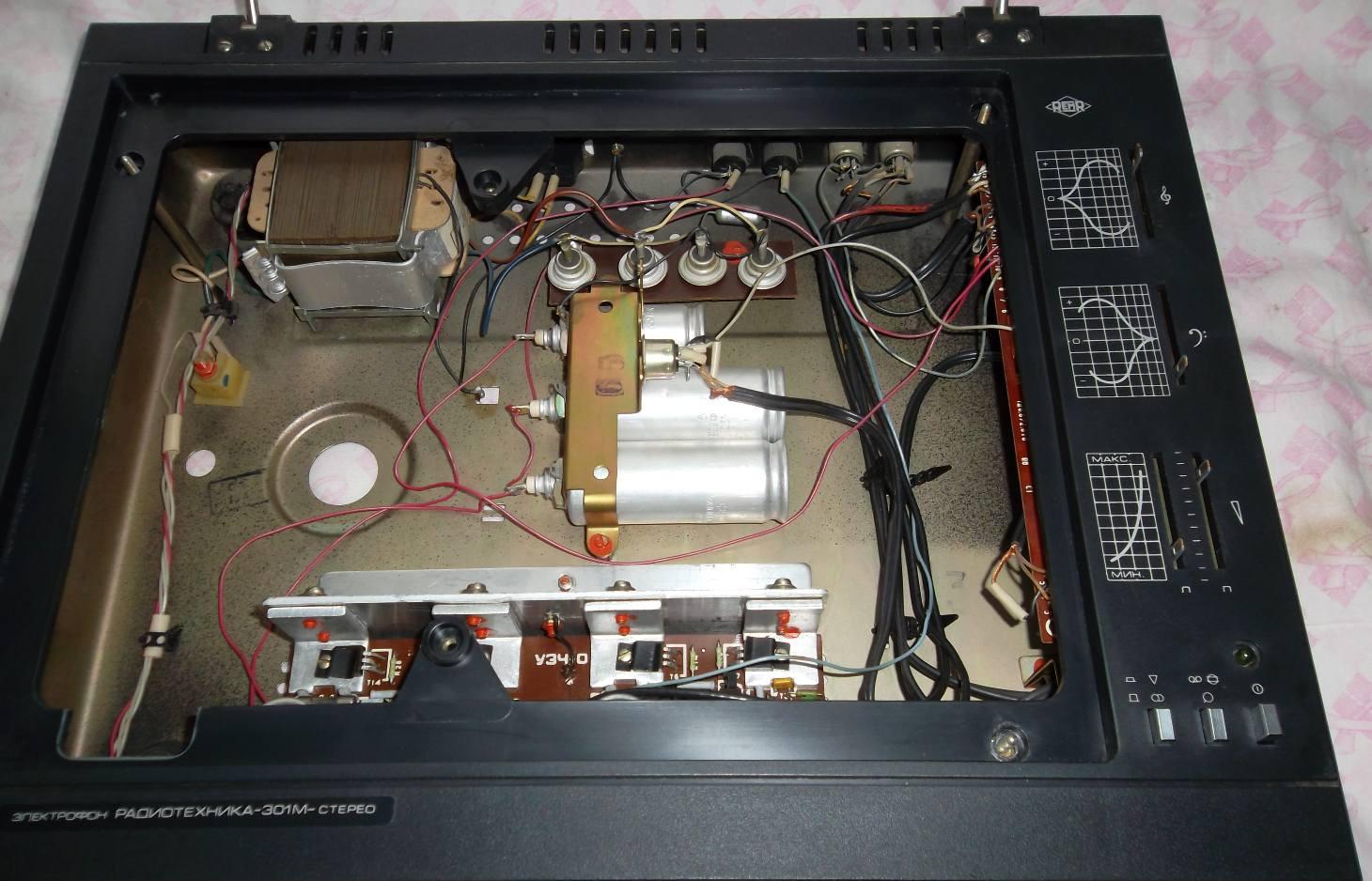

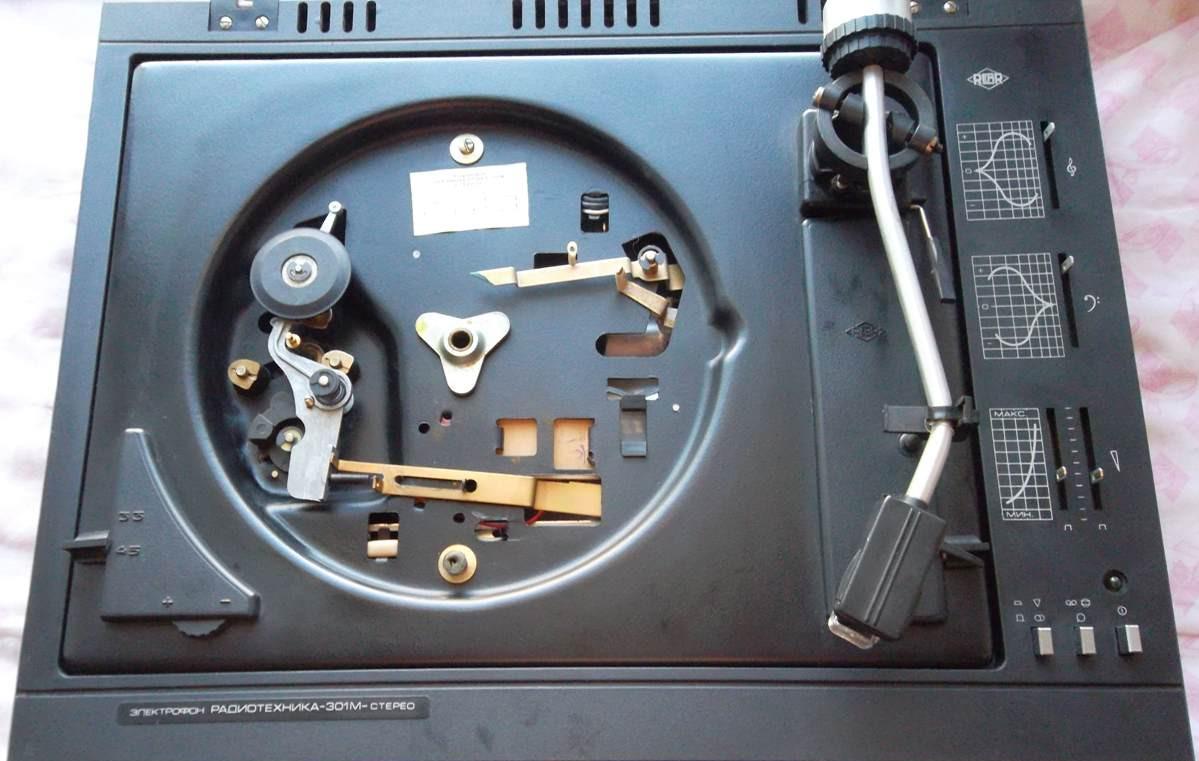

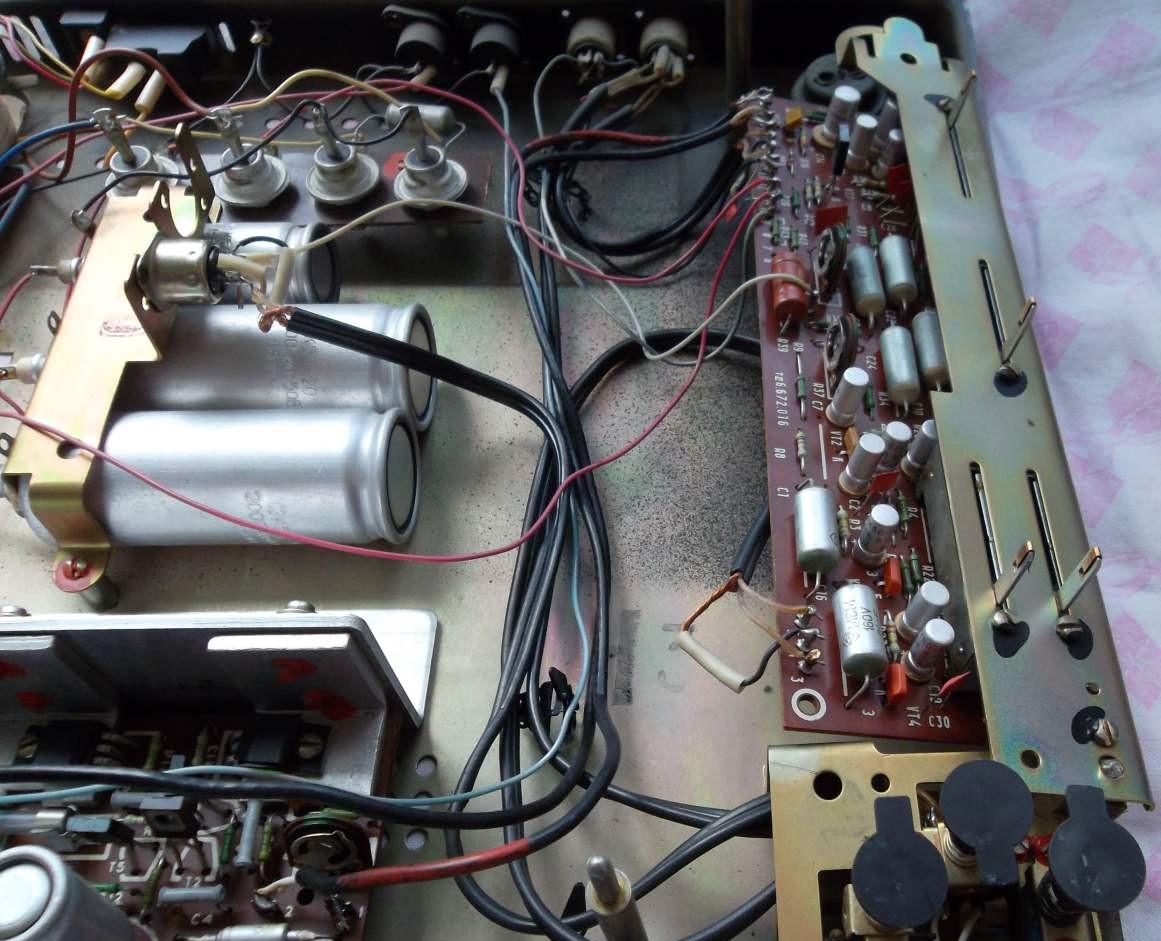

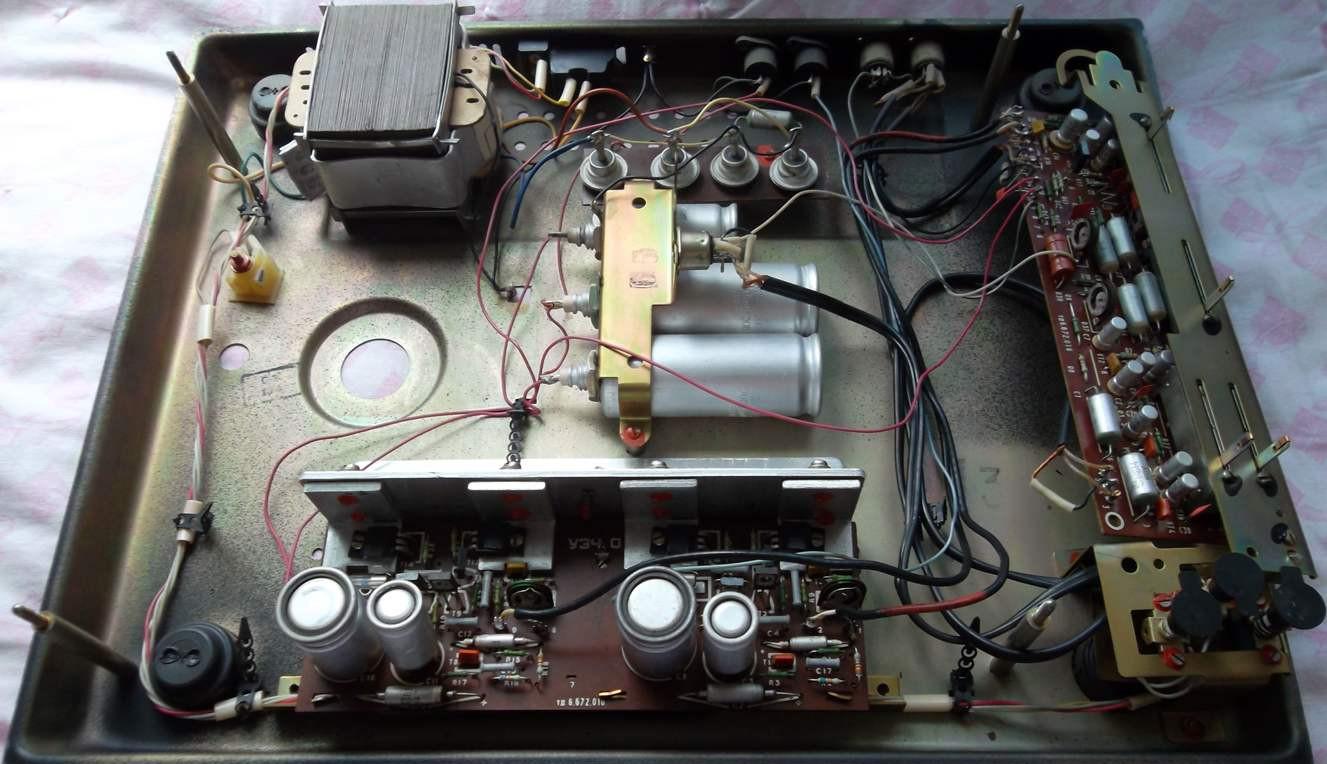

Электрофон состоит из 3 блоков: электрофонного устройства и пары акустических систем S-20A или S-30A. Рама проигрывателя деревянная, отделана шпоном. Верхняя часть закрывается прозрачной полистирольной крышкой. На верхней панели размещены органы управления с соответствующими надписями и обозначениями. На задней стенке находятся розетки для подключения АС, магнитофона, сети проводного вещания, держатели предохранителя, вилка сетевого разъема, клемма заземления. Внутри расположен поддон с печатными платами и другими узлами электрофона. Электрофон имеет механизм автоматического возврата звукоснимателя в исходное состояние и подъем в любом месте записи. Оконечные усилители выполнены по схеме с безтрансформаторным выходом.

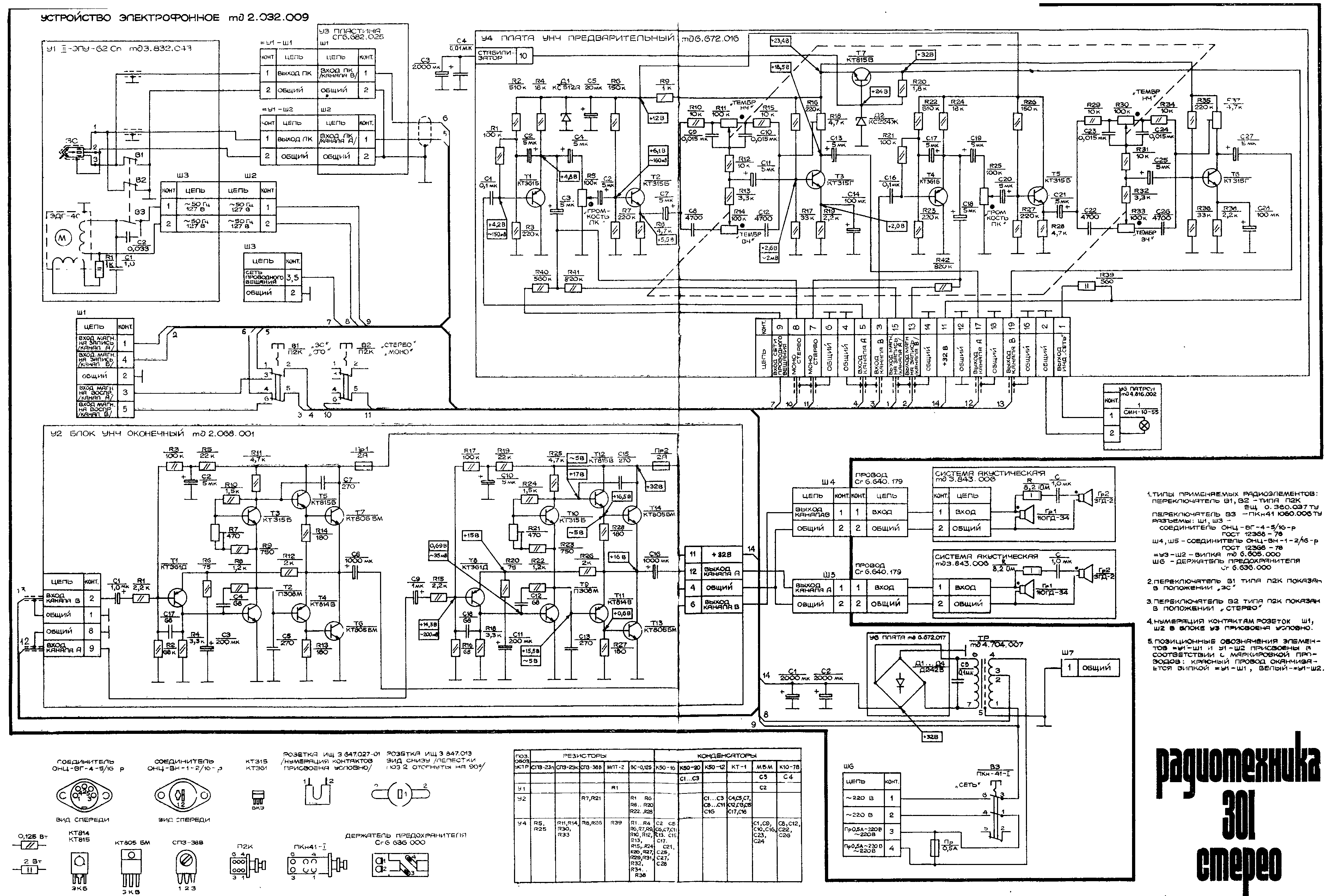

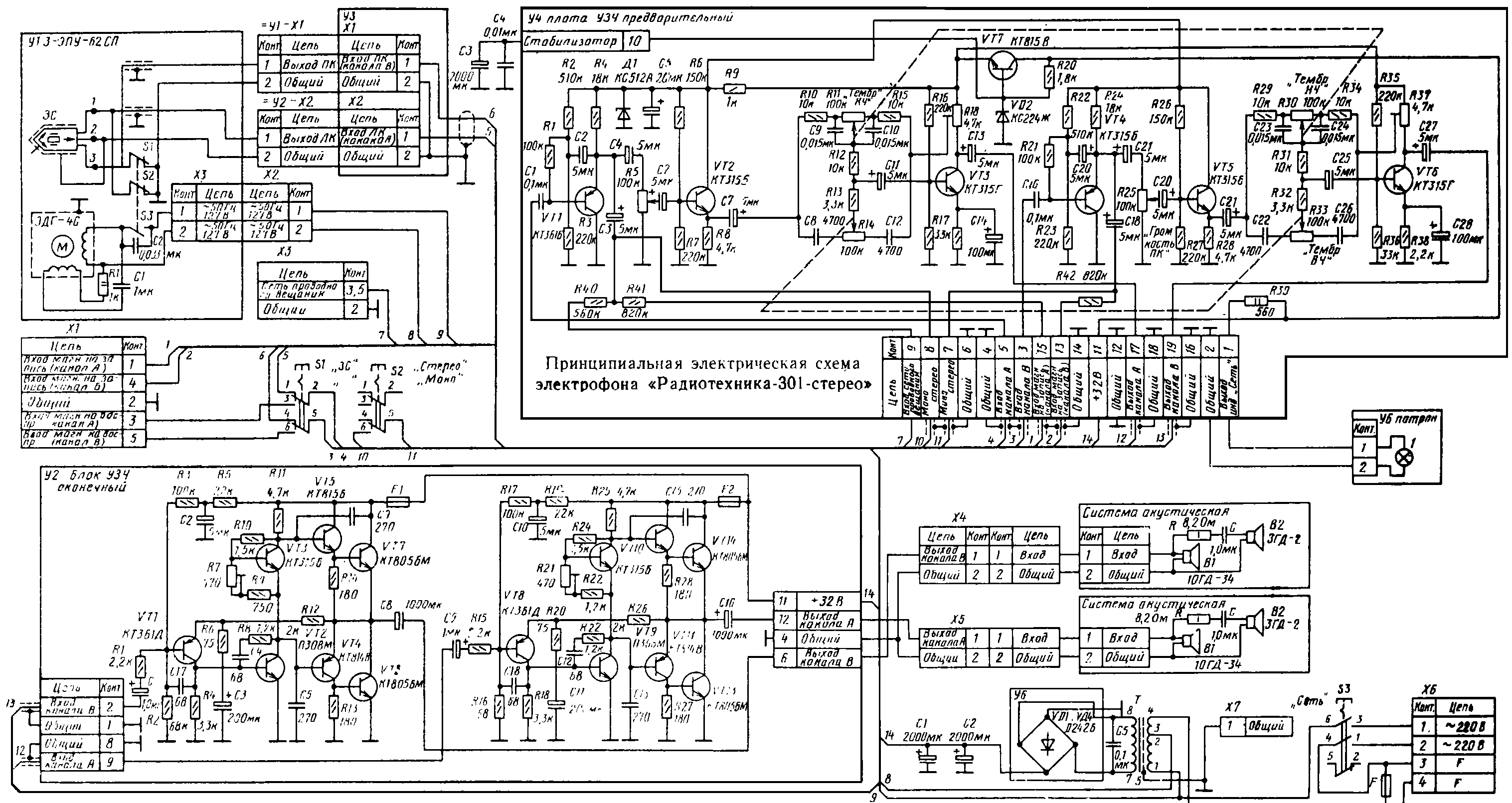

Электрические схемы Радиотехника 301М-стерео:

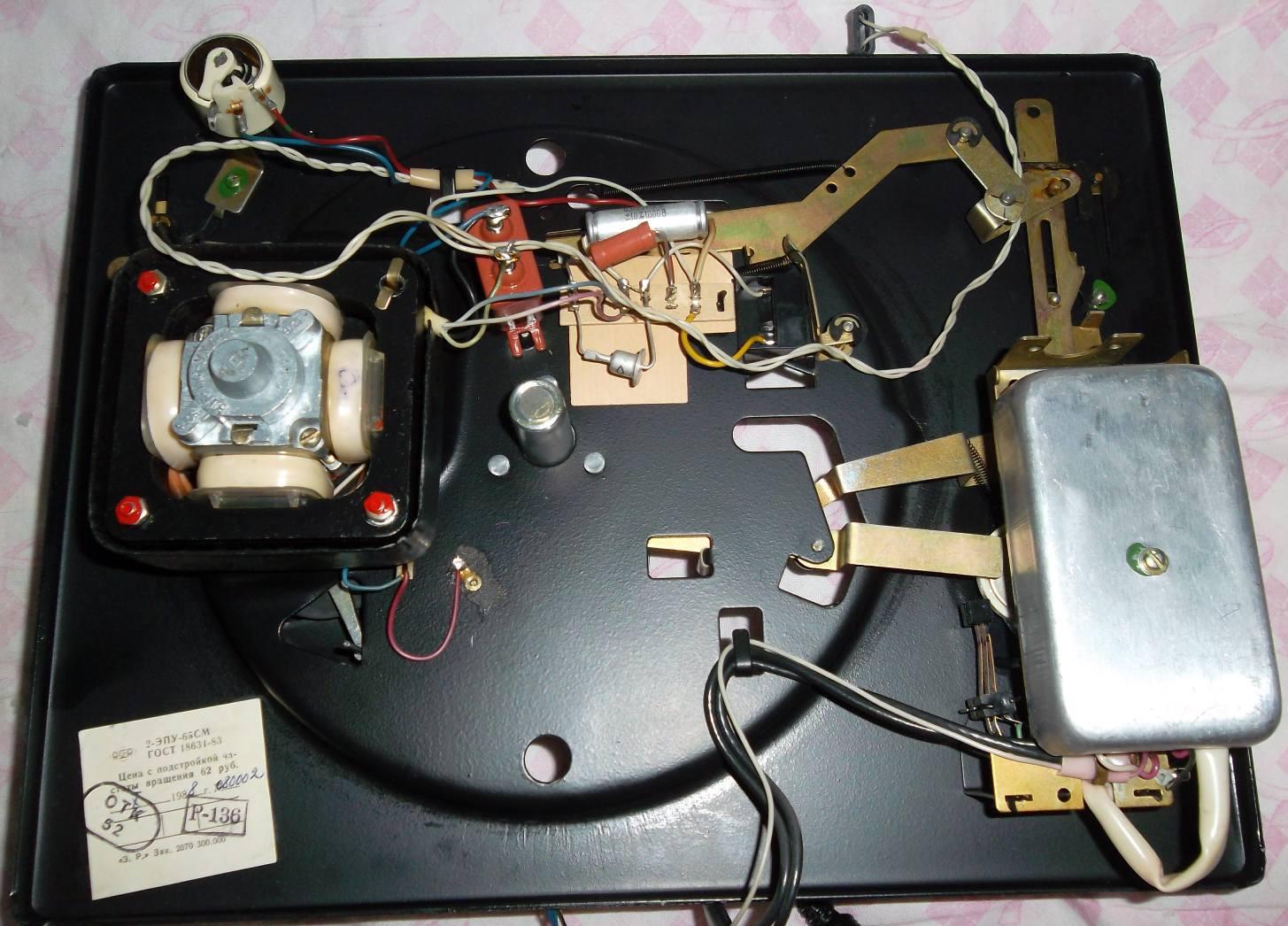

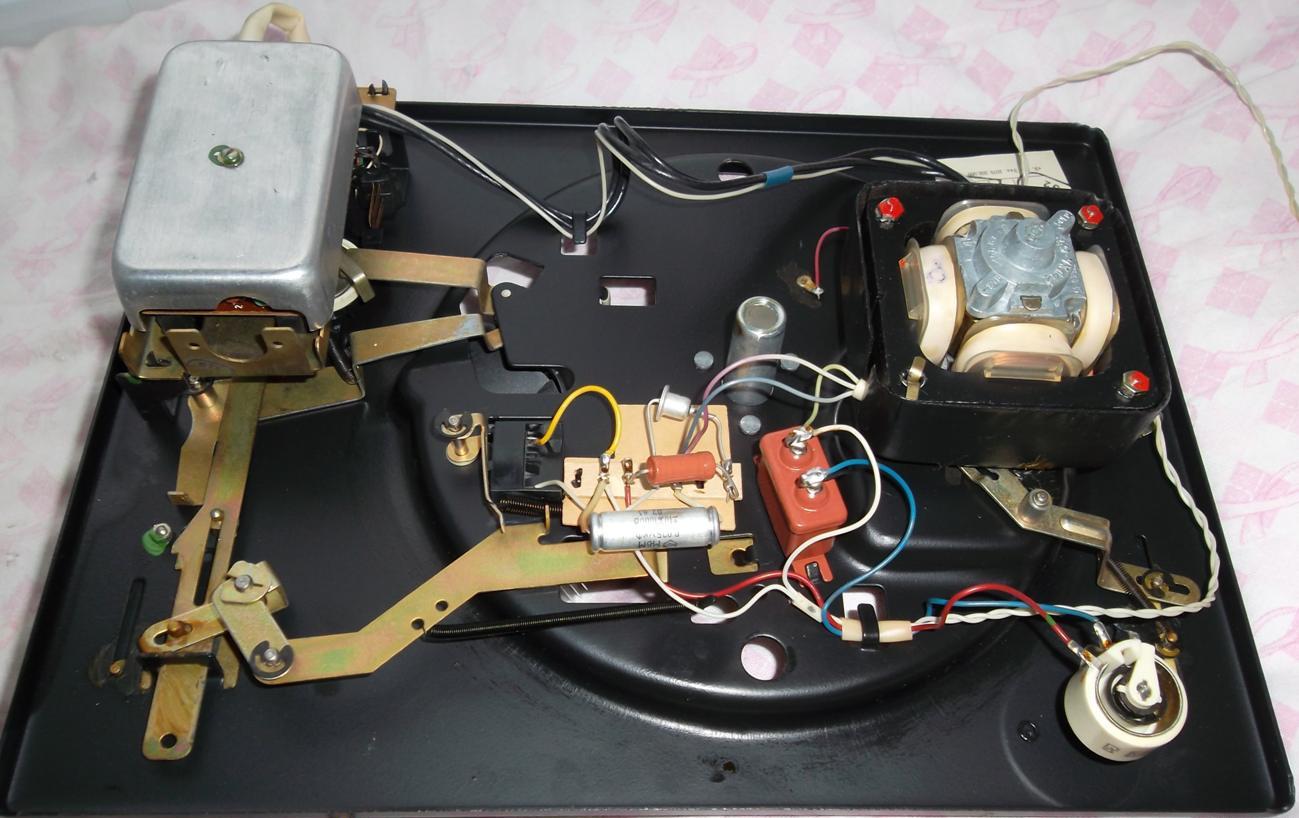

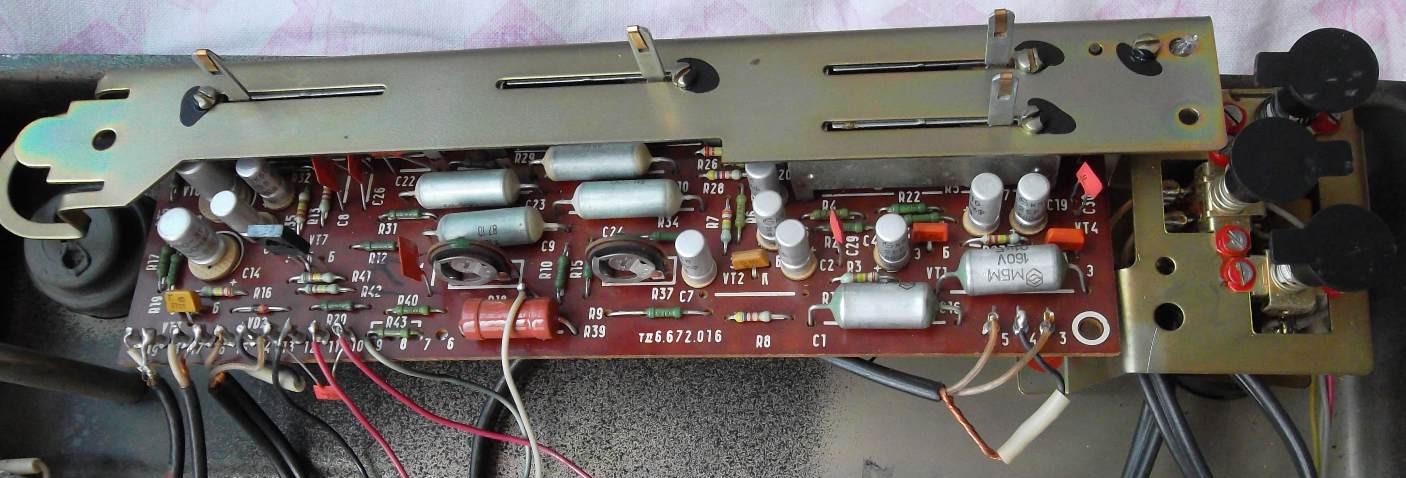

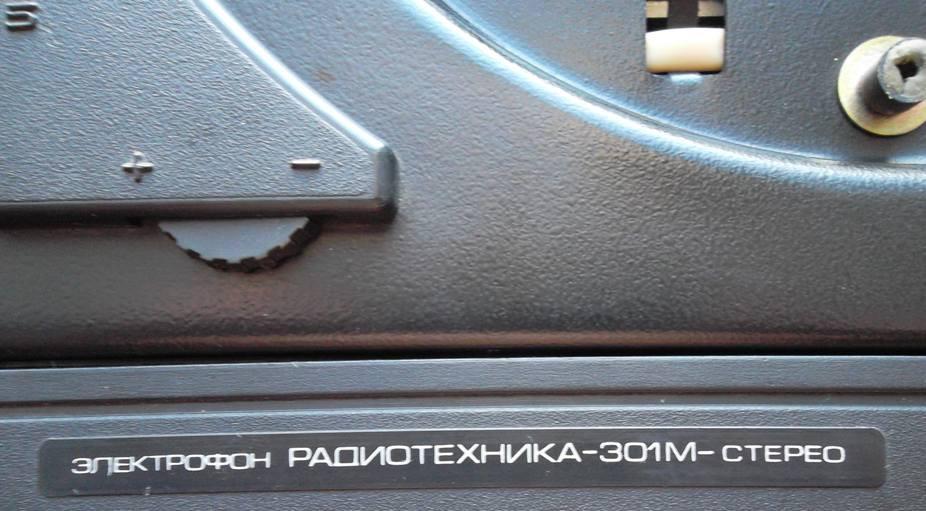

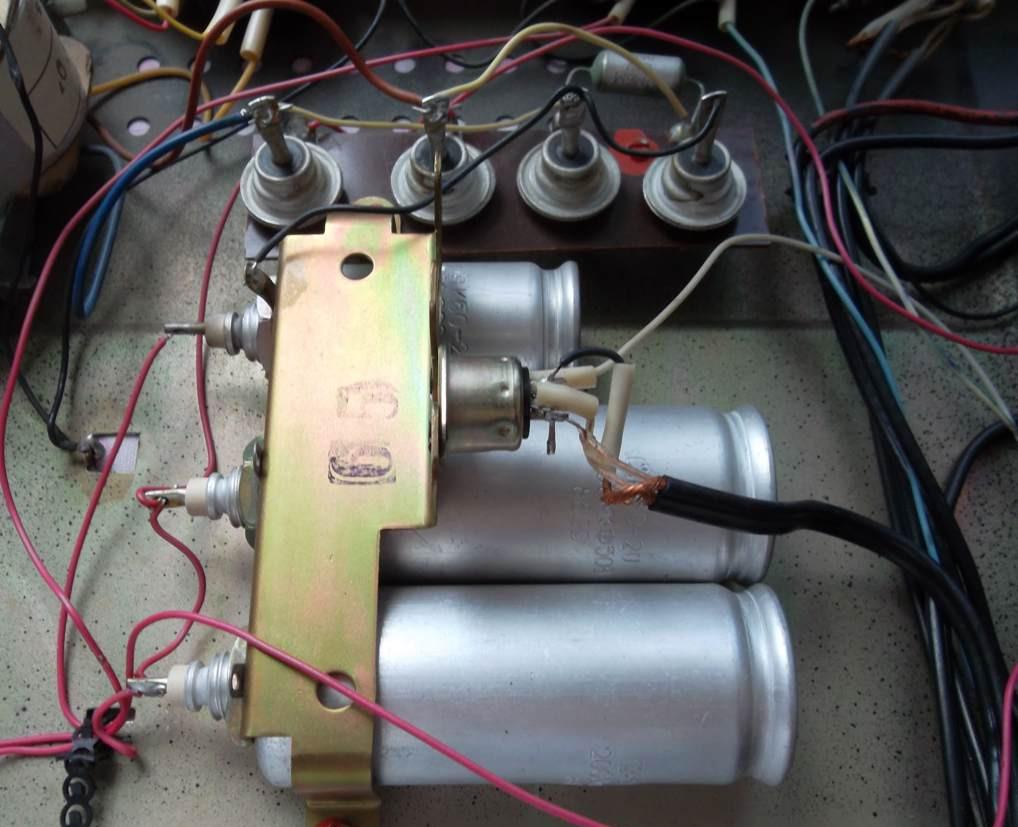

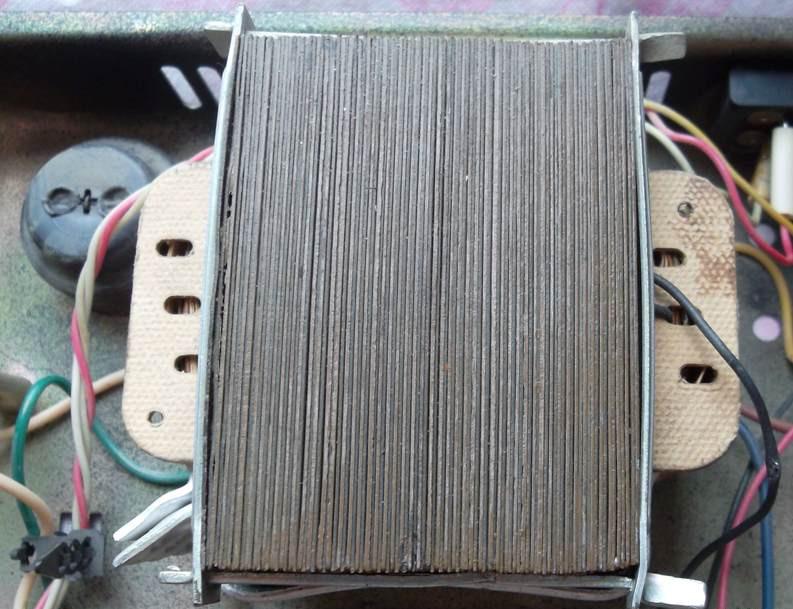

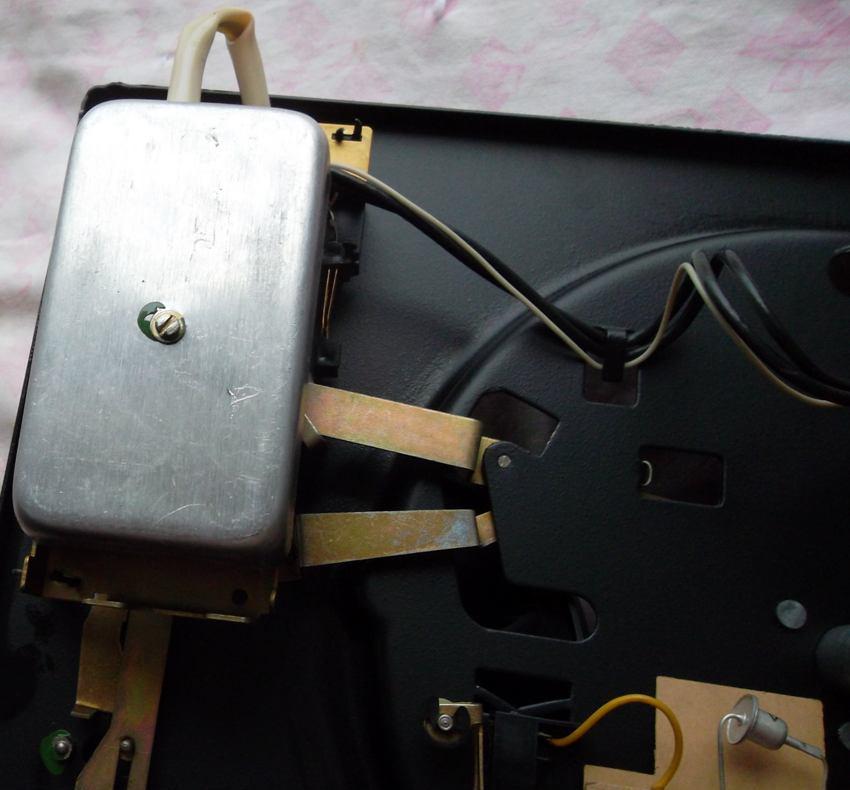

Фото прислал Игорь (L.I.N.)
