Усилитель Радиотехника УКУ-020: характеристики и обзор
Изготовитель: Рижский радиозавод им. А.С. Попова.
Усилитель высшего класса предназначен для высококачественного усиления сигналов звуковой частоты, от различных источников и воспроизведения их с помощью громкоговорителей или наушников. Эта модель стала одним из флагманов советской Hi-Fi техники, обеспечивая студийное качество звука в домашних условиях. Устройство отлично сочетается с акустическими системами, такими как Radiotehnika Sakta MM 9.1, создавая сбалансированную звуковую сцену.
Технические характеристики Радиотехника УКУ-020
Описание конструкции и схемы

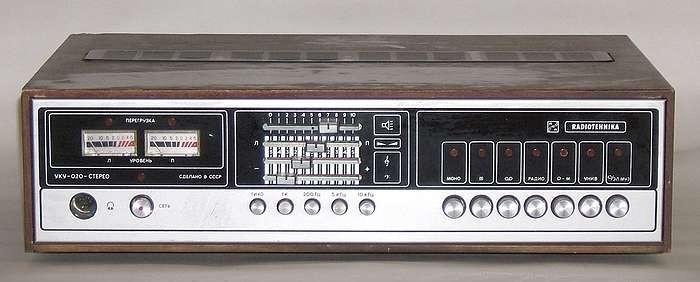

Усилитель Радиотехника УКУ-020 представляет собой сложное инженерное решение своего времени. Все блоки и узлы усилителя размещены на общем сварном металлическом шасси, установленном в деревянном корпусе. Деревяный корпус изготовлен из клееной фанеры, с отделкой шпоном ценных пород дерева. На передней алюминиевой панели размещены кнопки подключения к усилителю внешних источников сигналов, кнопки включения режимов работы устройства, кнопка включения в сеть, ручки регуляторов громкости, стереобаланса и тембров, индикаторы выходного уровня, перегрузки и включения сети, а так же гнездо подключения наушников.
На задней панели размещены гнезда для подключения внешних источников сигналов и громкоговорителей, переключатель напряжения сети, предохранитель и шнур питания. Усилитель совместим с акустическими системами, например, 3-х полосная АС (10 ГД-30 + 4 ГД-8Е + 3 ГД-31), обеспечивая чистое и мощное звучание на всех частотах.
Конструкции блоков У1-У3 одинаковы. Блок У4 выполнен на печатной плате. Блок У5 выполнен на печатных платах, связанных между собой. Блоки У1-У5 закрыты экранами. Блок У6 состоит из двух одинаковых плат и четырех радиаторов, конструктивно связанных между собой. На радиаторах установлены транзисторы выходных каскадов усилителя и транзисторы термостабилизации. Монтаж радиоэлементов выполнен печатным способом.
Некоторую информацию предоставил Константин Сизоров.
