Усилитель Radiotehnika FA-7150: характеристики и описание

Изготовитель: “VEF-Radiotehnika”, с 2000 года. Этот легендарный бренд на протяжении десятилетий выпускал качественную Hi-Fi аппаратуру, а модель FA-7150 стала одной из вершин инженерной мысли советского радиоэлектронного производства.

Назначение: для усиления, оперативного управления и коммутации звуковых сигналов при работе в составе комплекса бытовой радиоаппаратуры. Устройство предназначено для создания домашнего кинотеатра или стереосистемы высокого класса.

Технические характеристики:

Неравномерность АЧХ в диапазоне 10-30000: ±3 дБ

Неравномерность АЧХ в диапазоне 20-20000 Гц: ±1 дБ

Номинальная выходная мощность: 70 Вт/4 Ом

Максимальная мощность: 100 Вт/4 Ом

Пиковая выходная мощность: 220 Вт/4 Ом

Коэффициент гармоник: 0,2%

Отношение сигнал/взвешенный шум: 76 дБ

Средняя потребляемая мощность от сети: 75 Вт

Габаритные размеры (ШхВхГ): 431х72х360 мм

Масса: 7,4 кг

Описание:

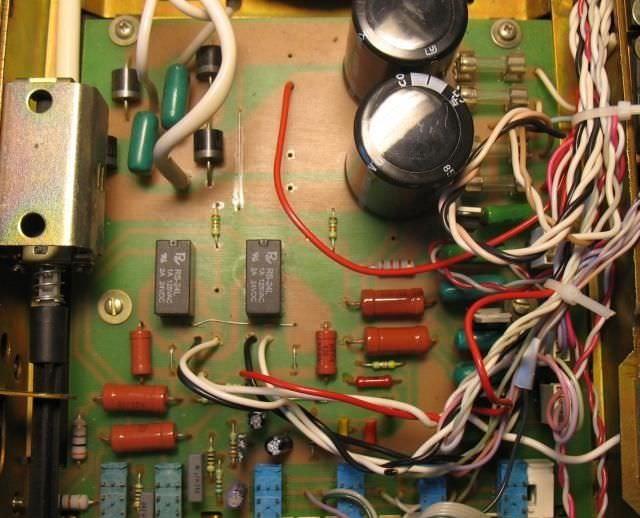

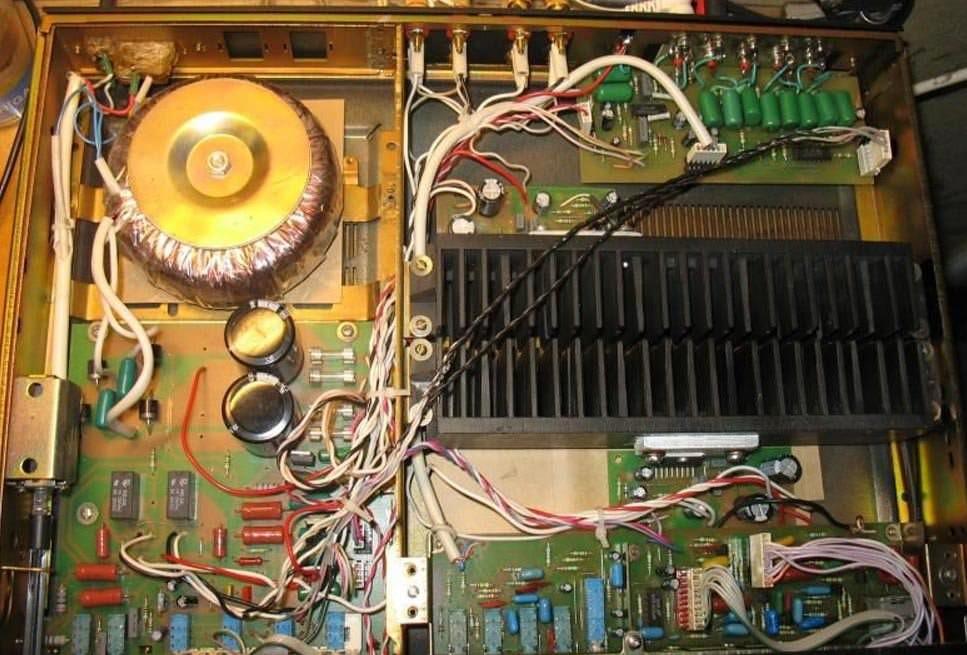

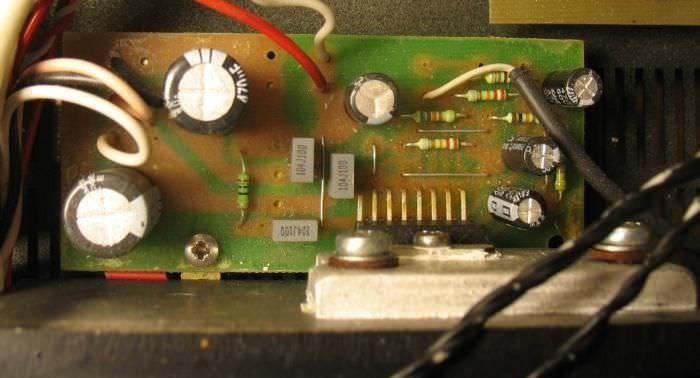

Усилитель состоит из двух каналов усиления с общим источником питания. В усилителе имеется схема защиты, предотвращающая его повреждение при перегреве, перегрузке по мощности и коротком замыкании в нагрузке. Параллельное включение, обеспечивающее малый коэффициент загрузки оконечных транзисторов, и развитая схема защиты гарантируют высокую надежность усилителя. Электронная коммутация входных сигналов и электронное управление этой коммутацией позволяют осуществлять оперативный выбор источников программ. Встроенный графический эквалайзер значительно расширяет возможность регулировки тембра прослушиваемой программы. В сравнении с моделью усилитель сильно доработан, в нем применен тороидальный трансформатор, электролитические конденсаторы фильтрации блока питания подняты в емкости до 10000 мкФ, в оконечном каскаде использованы микросхемы TDA7294 (по одной на канал).

Эта модель обладает богатыми возможностями подключения. Например, она отлично сочетается с акустическими системами серии Амфитон 25У-101С-1, раскрывая весь потенциал низких частот. Усилитель обеспечивает:

1. Возможность подключения 4 источников сигналов: электропроигрывателя, тюнера и двух магнитофонов.

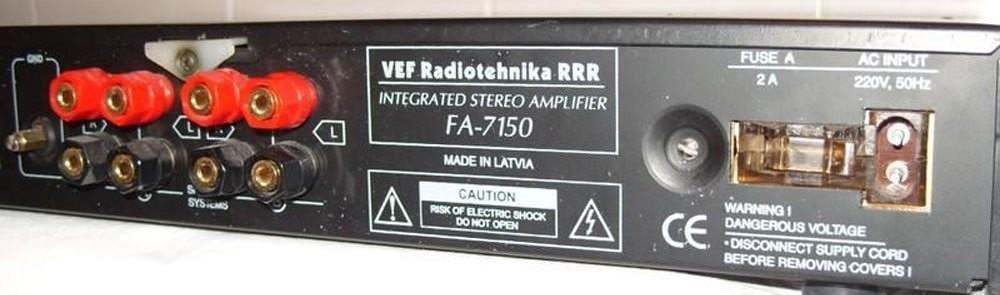

2. Возможность подключения двух пар акустических систем и их независимую коммутацию.

3. Возможность подключения стереотелефонов.
4. Возможность прослушивания сигнала в режимах “стерео” или “моно”.
5. Возможность тонкомпенсации при малых уровнях громкости и ступенчатого уменьшения громкости.

6. Возможность ограничения диапазона эффективно воспроизводимых частот.
7. Возможность перезаписи с одного магнитофона на другой.
8. Возможность записи (или перезаписи) на магнитофон сигнала одного источника и одновременного воспроизведения сигнала от другого источника программ.

9. Возможность одновременной записи на оба магнитофона.
10. Индикацию включения (свечение индикатора приоритетного входа).
11. Индикацию подключенного входа, пиковой музыкальной выходной мощности по каждому каналу.

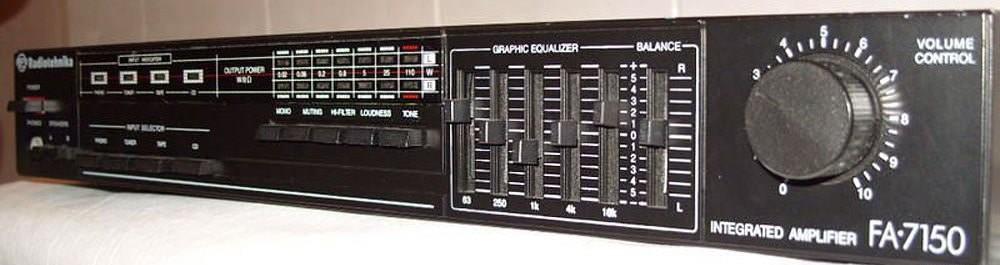

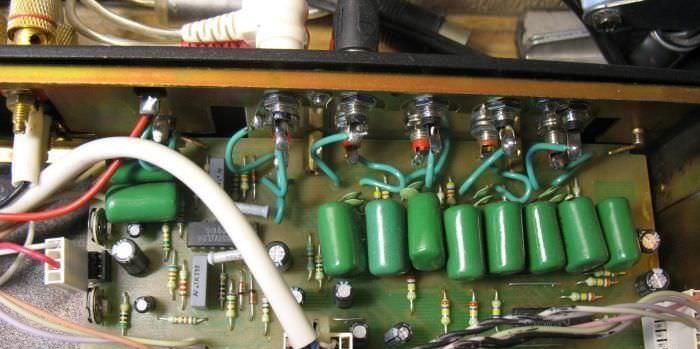

12. Графический эквалайзер 63 Гц, 250 Гц, 1000 Гц, 4000 Гц, 16000 Гц.

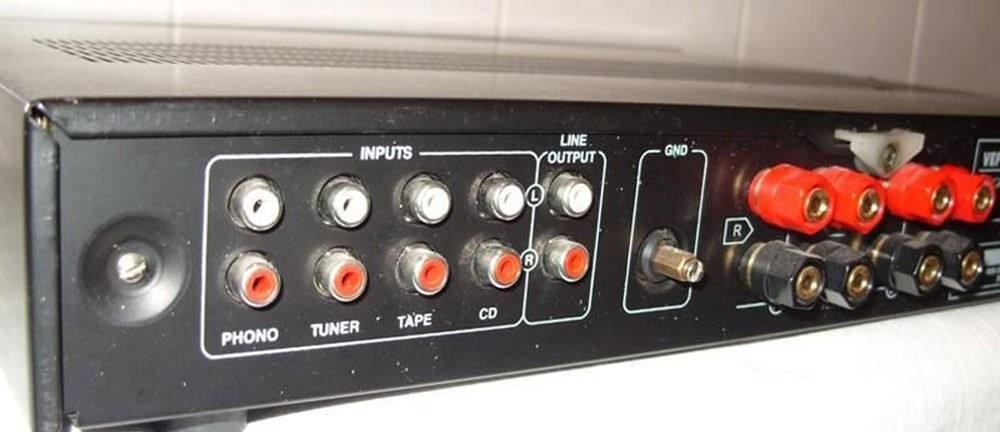

Для подключения высококачественных источников сигнала, таких как проигрыватель Radiotehnika Sakta MM 9.1, усилитель предоставляет множество входных разъемов, обеспечивая чистый и детальный звук.

Усилитель Radiotehnika FA-7150 отличается надежной схемой защиты от перегрева и короткого замыкания, что обеспечивает долгий срок службы. Он легко интегрируется в систему с сабвуфером, например, ТДС-6, благодаря наличию отдельных выходов и гибкой настройки эквалайзера.

Руководство по эксплуатации на диске.
