Простой усилитель 10Вт на TDA2009A

На странице представлен простой стерео усилитель мощности на микросхеме TDA2009A с  выходной мощностью 10 Вт на канал.

Основные характеристики:
Напряжение питания: DC 8-24V/1-2A
Выходная мощность:

1. 10W RMS / канал, 4 Ом, 24V/DC
2. 6W RMS на канал, 8 Ом, 24V/DC
3. 4W RMS / канал, 4 Ом, 12V/DC

Отношение сигналшум ….  — 75dB/10W
Частотный диапазон: 10 Гц-50 кГц, при неравномерности АЧХ -3 дБ
Номинальное входное напряжение 100мВ

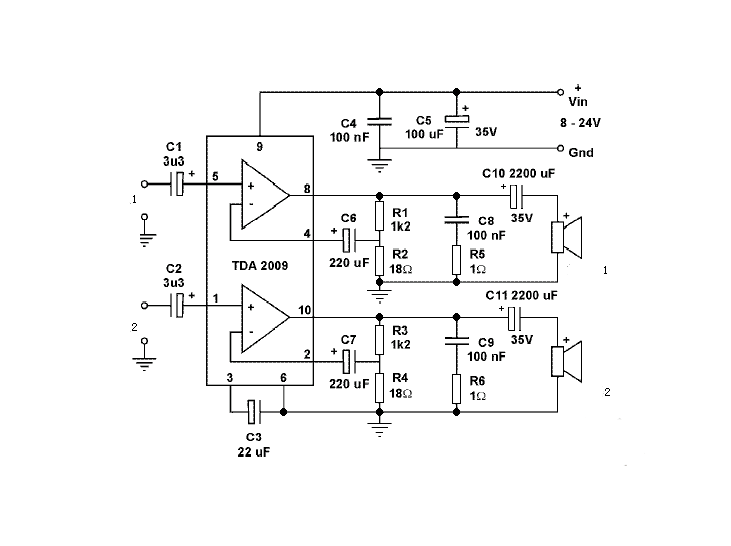

C1, C2 — входные конденсаторы, C10, C11 — разделительные конденсаторы на выходе усилителя. C6, C7 емкости для обратной емкости. R1/R2, либо (R3/R4) задают коэффициент обратной связи. C4, C5 — конденсаторы фильтра питания. Разрешена эксплуатация микросхемы с максимальным напряжением не более 28В. На корпус TDA2009A необходимо установить радиатор. Желательно использовать во входной цепи усилителя как можно более короткие экранированные провода.
