Данная статья не о том как собрать дешевый и простой усилитель. Это скорее воспоминания о давней работе. Это одна из первых моих работ, когда для усилителя был сделан корпус. В виду простоты сборки и была выбрана микросхема TDA8560Q.

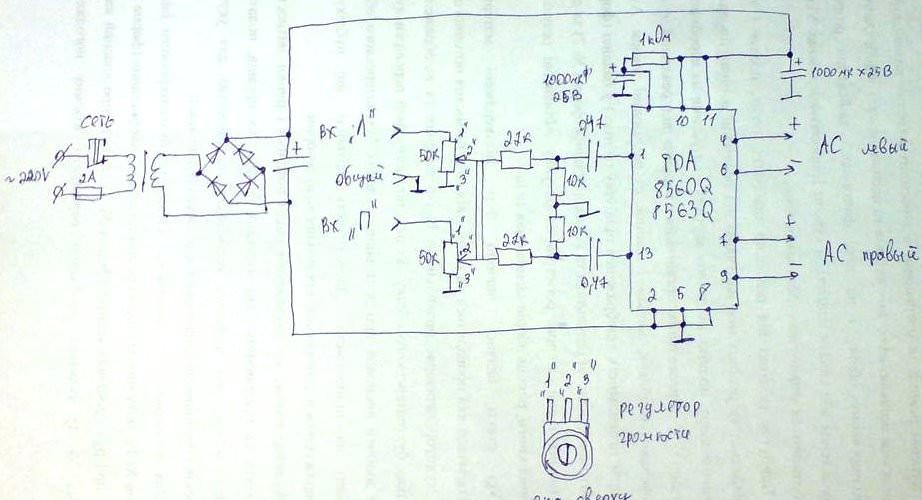

Кто-то мне нарисовал и прислал схему

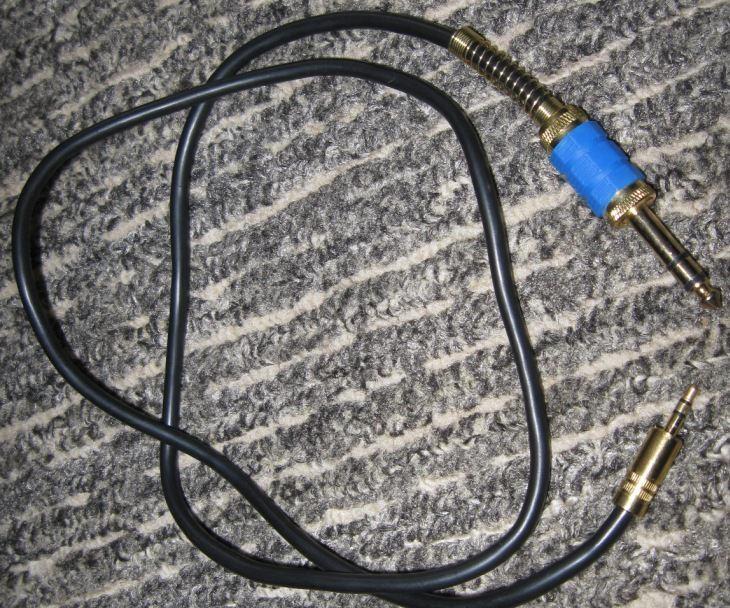

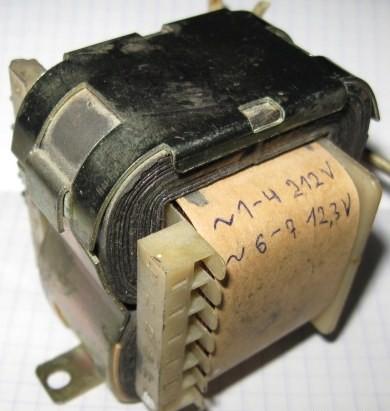

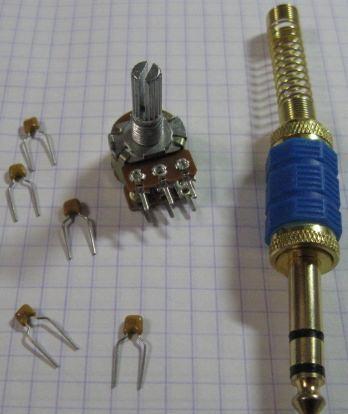

Трансформатор был снят с магнитофона, скорее всего “Маяк”. Керамика на вход) и аудиофильский шнур:

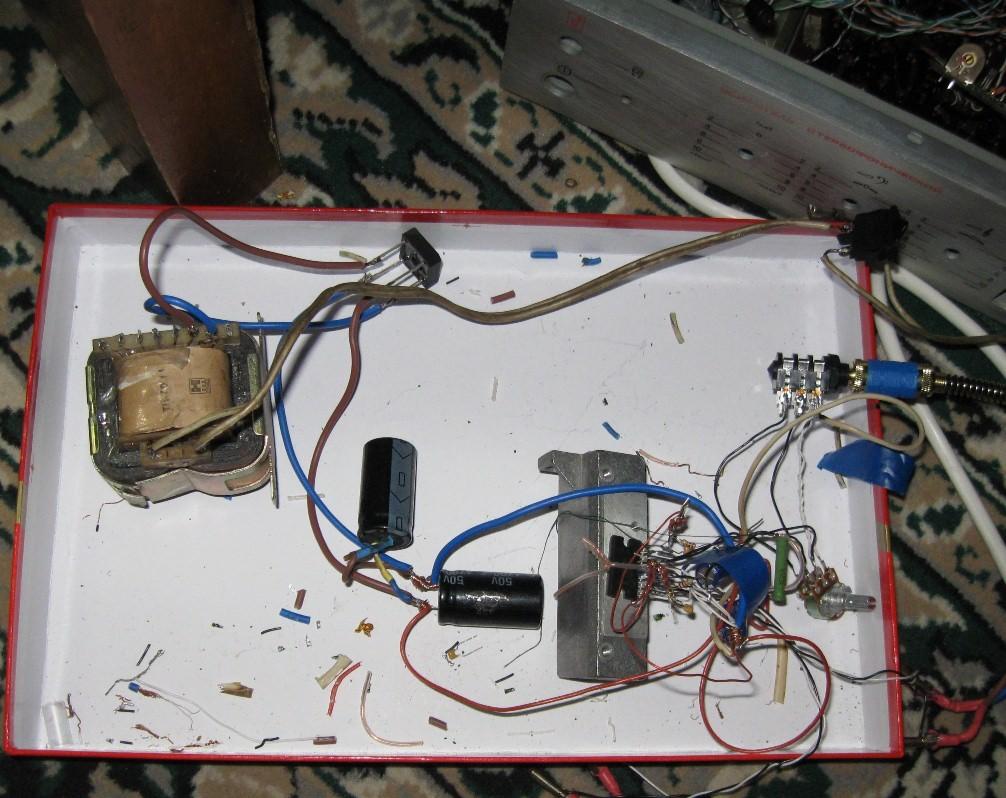

Первое включение. Справа усилитель Романтика 15у-120. Первый мой покупной, заводской так сказать. Радиатор от магнитофона “Маяк”:

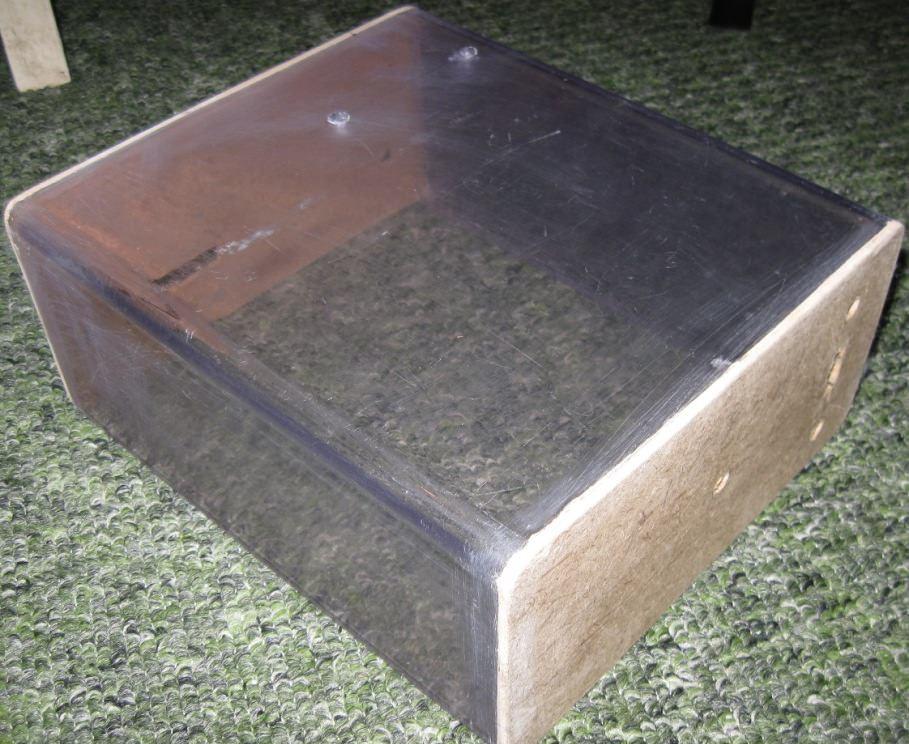

Корпус был сделан из пластмассы толщиной около 7 мм, только передняя, задняя и нижние стенки из ДВП. Передняя и задняя вклеены в пластмассу, изнутри пройдены горячим клеем:

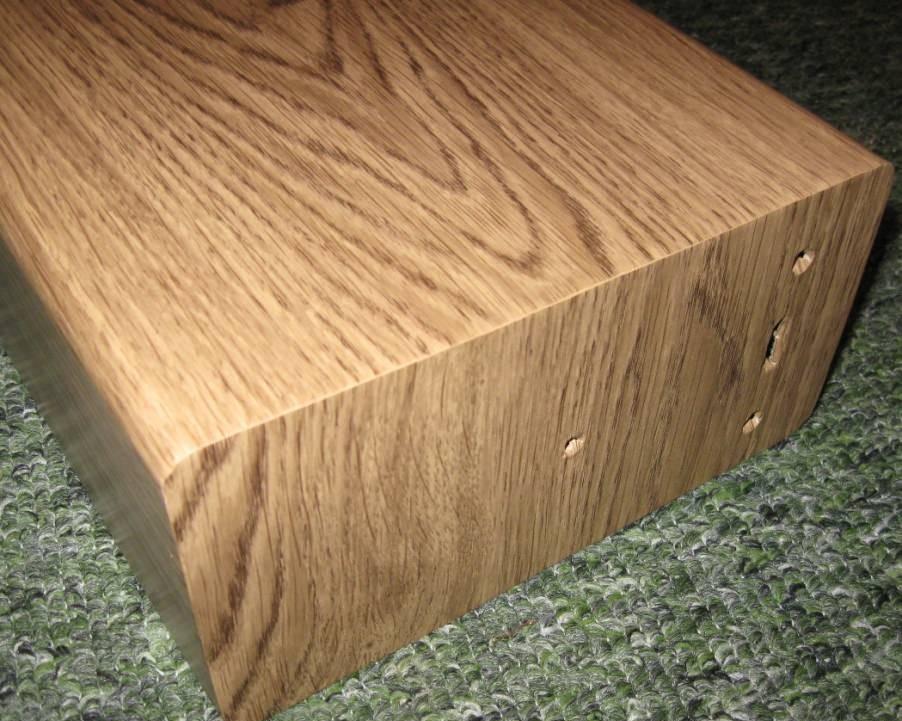

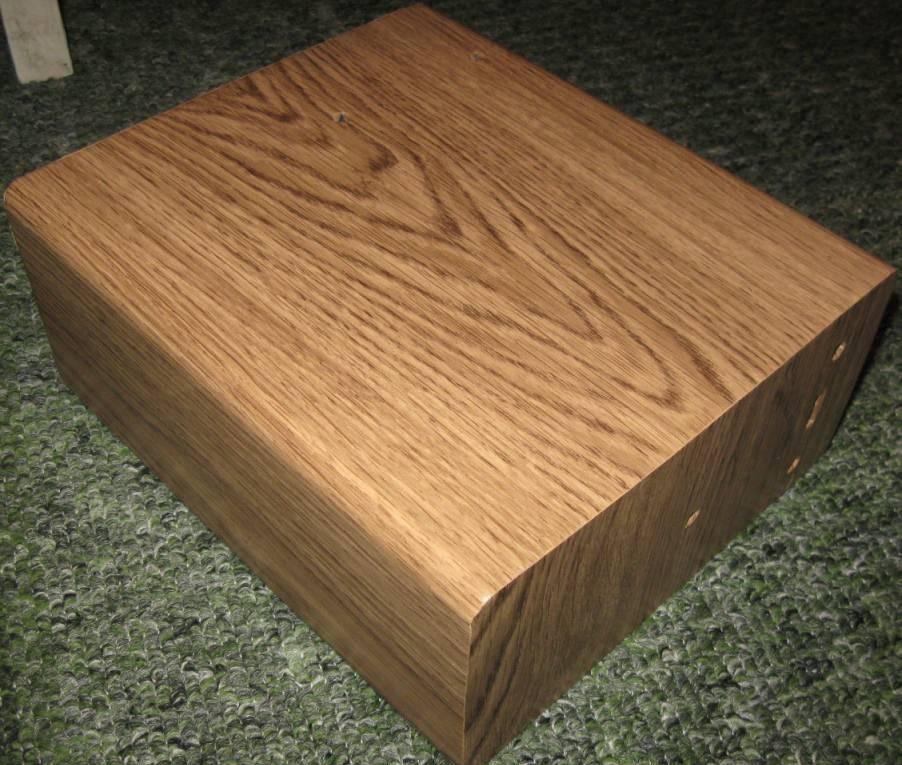

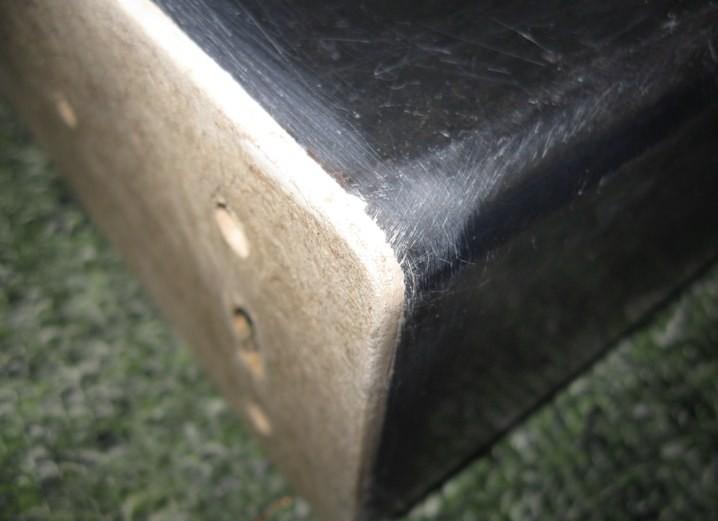

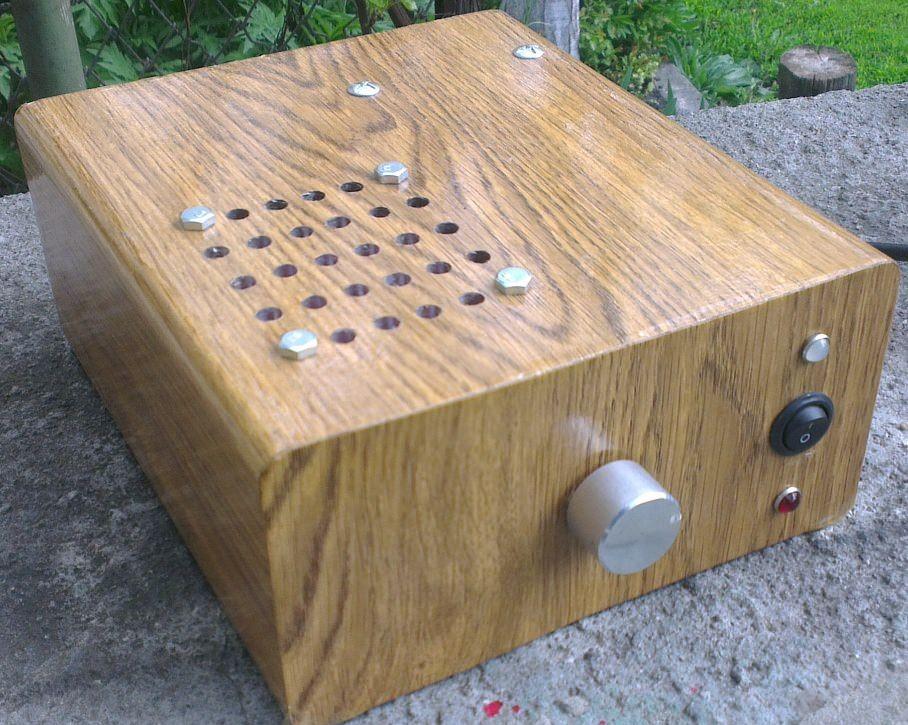

Внешне корпус оклеен самоклейкой и покрыт лаком. Кстати лак отлично дожил до сегодняшнего дня. Предварительно стыки выровнял. На то время для меня такой корпус был просто космос. Да и сейчас он не плох, даже по дизайну и проекту:

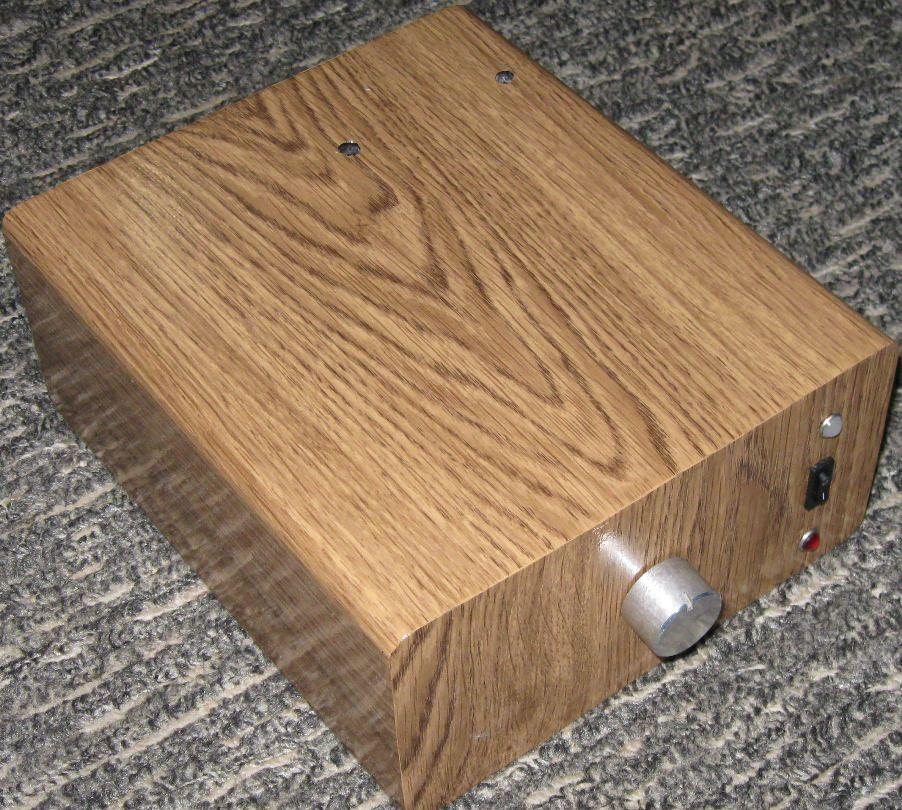

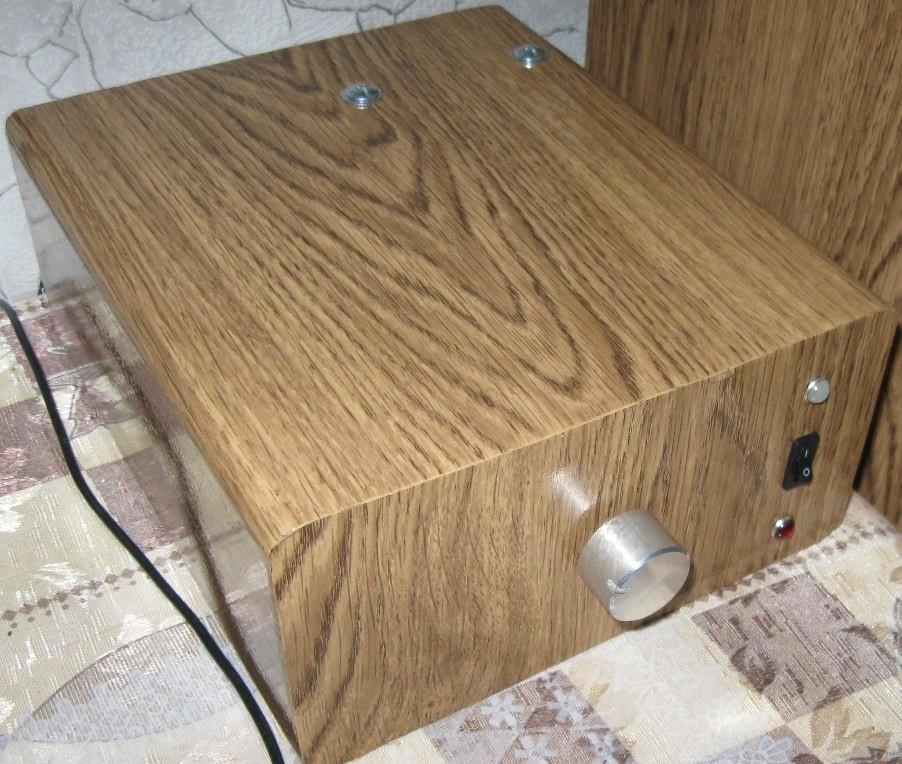

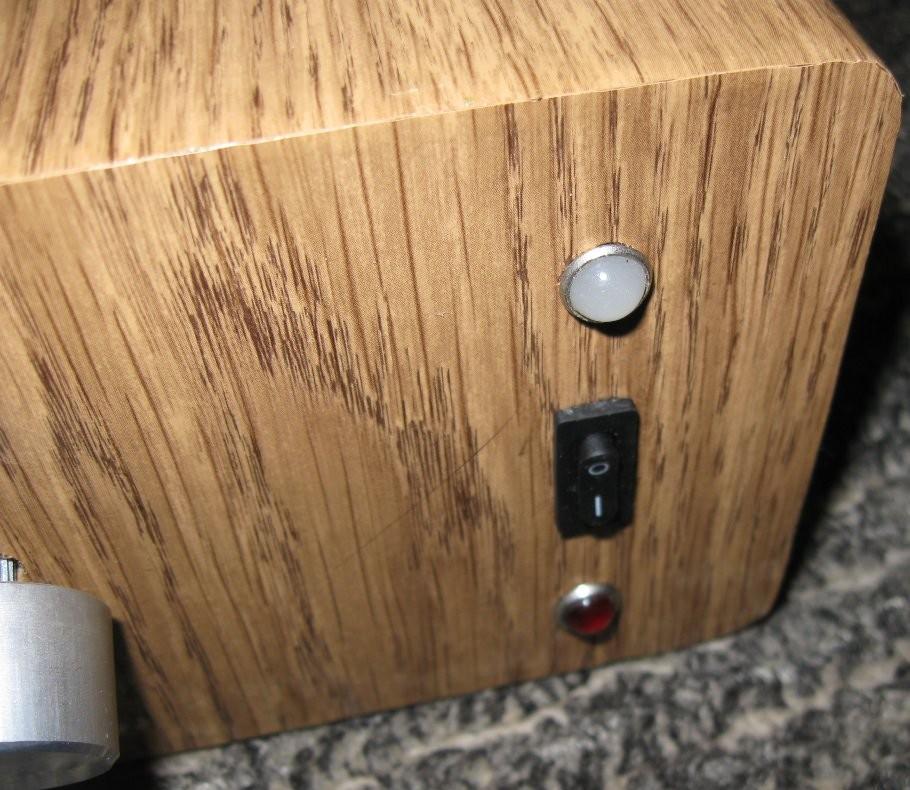

Кнопка включения и регулятор громкости, все просто. Верхняя индикация – включение, синий светодиод, нижняя перегрузка (красным). Отверстия – под трансформатор, он стоит вверх ногами:

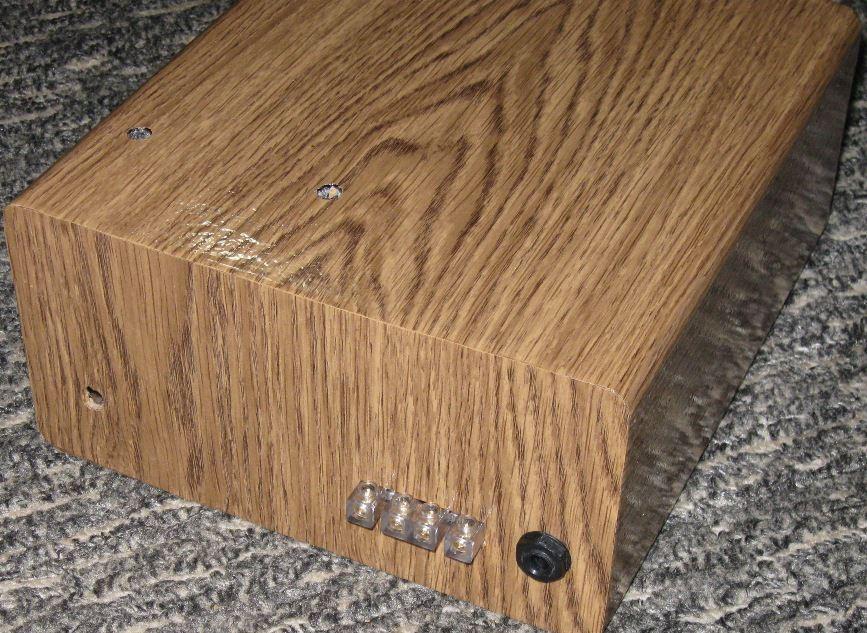

Клеммы для подключения АС купил в радио магазине, на то время помню очень дорого стоили. Он монолитный, на 4 контакта, “папа” + “мама”. Поставил только “папу”:
Радиатор от маяка грелся в таком корпусе. ПО этому сначала микросхему посадил на толстую алюминиевую шину и вывел один конец на заднюю панель, та еще картинка была). Но этого не хватило и в итоге микросхема была посажена на радиатор от куллера ПК.

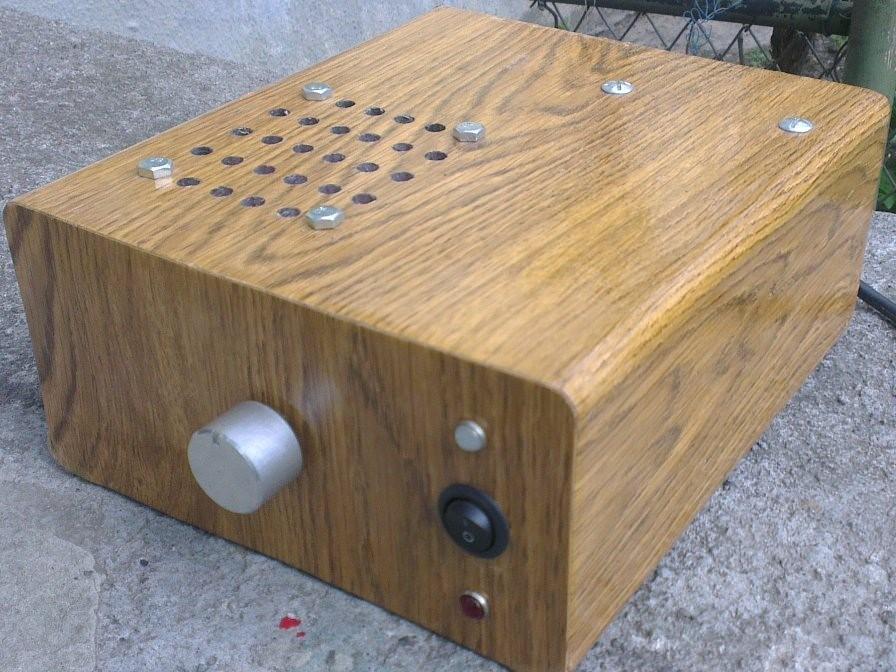

И последние фото. Под радиатор пришлось сделать отверстия. Кнопка питания уже другая:

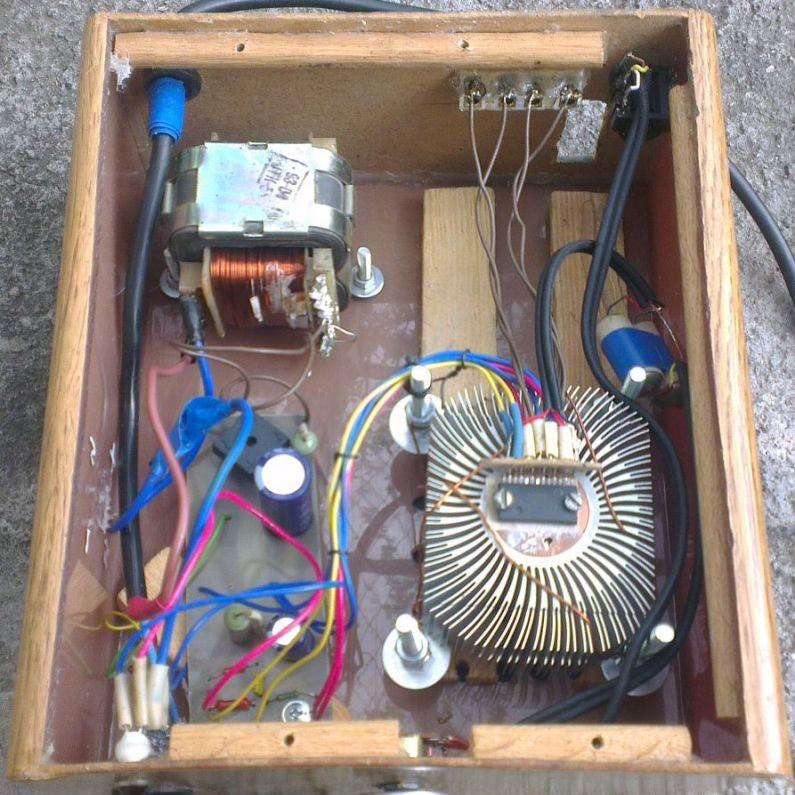

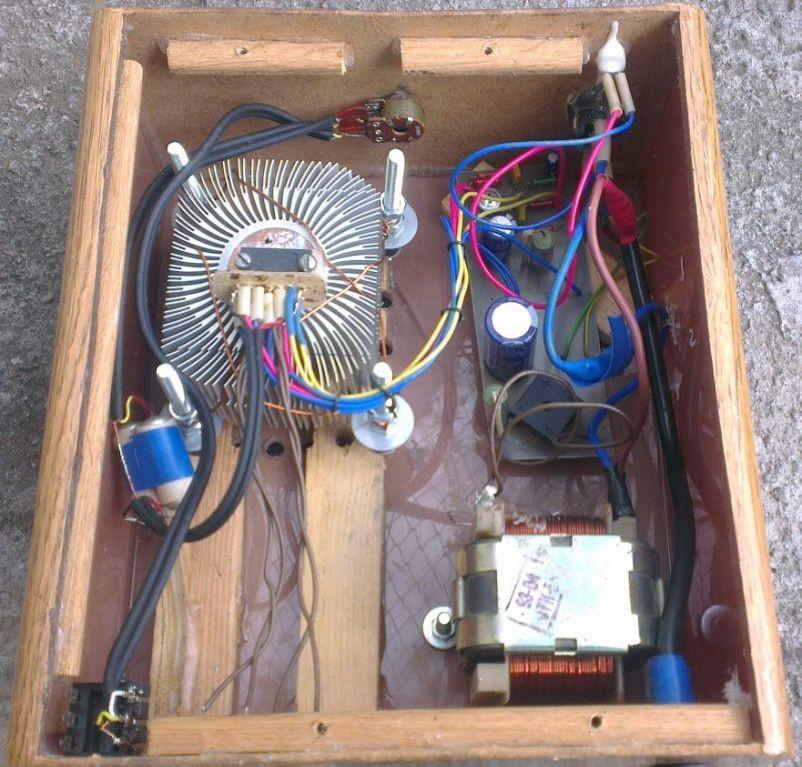

Внутри. На плате блок питания и плата индикации перегрузки (вроде выполнена по родной схеме). Нижняя крышка крепится на приклеенные штапики.
Неделю назад усилитель был полностью разобран и выброшен, так как места для его хранения нет, да и не нужен он. Кстати звучал он плохо, мне не понравилось. Детали все остались, может когда-то что на них сделаю. Спасибо за внимание!
Автор работы: LDS
