Предусилитель-Корректор

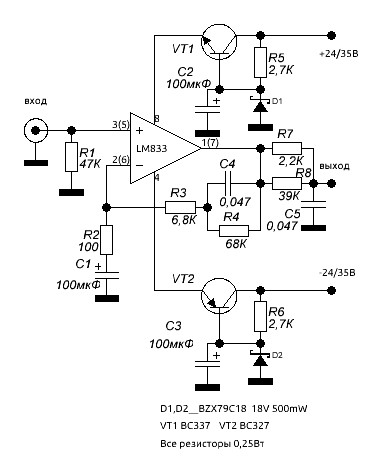

Примечания:

• На схеме покаан левый канал и цепи питания.
• Для стерео в скобках у ОУ указаны номера выводов

Технические данные:

Чувствительность на частоте 1 кГц: 2.5 мВ при выходном напряжении 200 мВ

Макс. входное напряжение на частоте 1 кГц: 120мв

Макс. входное напряжение при 10 кГц: 141mV

Макс. входное напряжение на частоте 20 кГц: 127mV

Частотная характеристика при выходном напряжении 1V : 100 Гц-20 кГц ±0,5 дБ; -0.75dB @ 30Hz

Суммарный коэффициент гармонических искажений на частоте 1 кГц при выходном напряжении 6В:0.006%

Суммарный коэффициент гармонических искажений на частоте 10 кГц и выходном напряжении 1В :0.02%

Источник — http://www.redcircuits.com/Page10.htm
