Динамики имеют высокую резонансную частоту 2800 Гц (±800 Гц), что существенно усложняет их использование в качественных двухполосных АС. Это вынуждает инженеров увеличивать частоту раздела между НЧ-СЧ и ВЧ динамиками до 5 кГц, что не всегда приемлемо для точной передачи звука. Для решения этой проблемы можно использовать доработку, аналогичную той, что применяется для аналогов и клонов 10 ГД-35, позволяющую существенно улучшить характеристики динамика.
Один из эффективных способов понижения частоты основного резонанса подвижной системы — повышение гибкости подвеса. Данная доработка позволяет добиться результата, сопоставимого с характеристиками динамиков, используемых в легендарном усилителе ВВС-2010. Для этого необходимо снять акустическую линзу, открутив 4 винта:

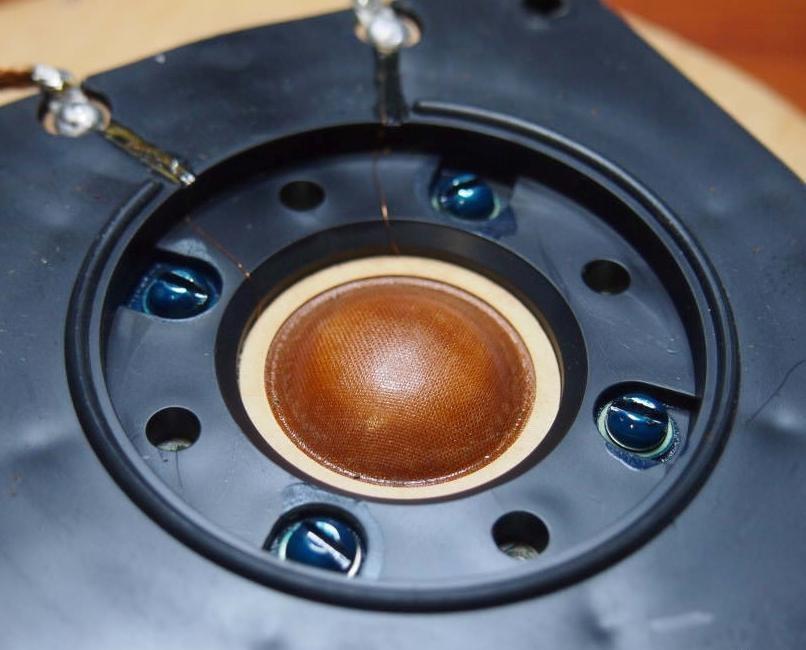

Линза снята
Аккуратно вынуть диффузор:

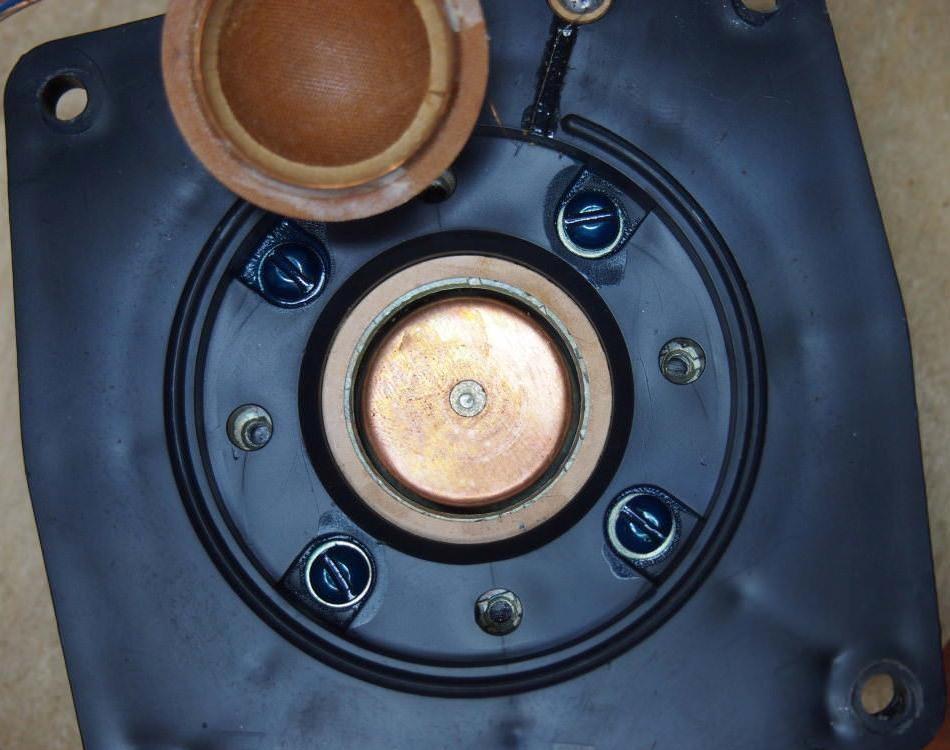

Диффузор снят
Снять картонные кольца сверху и снизу подвеса:

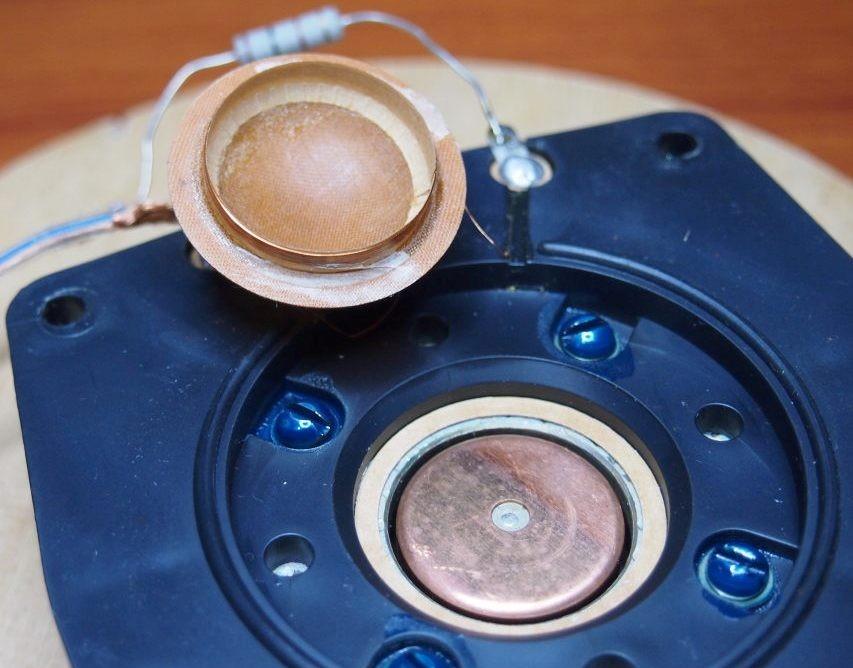

Кольцо отклеено
Они не должны быть приклеены, но у меня слиплись, видимо, от времени — пришлось аккуратно отрывать.
Вид сверху
На фото видно, что концы катушек закреплены каким-то клеем или компаундом, и сделано это не очень аккуратно. Думаю, его излишки было бы неплохо удалить, но у меня это не очень хорошо получилось. Нижнее кольцо и диффузор нужно положить обратно на своё место. Затем с помощью остро заточенной трубки диаметром 2-2,5 мм (я использовал медицинскую иглу, заточенную, как показано на фото) пробиваются отверстия в подвесе диффузора, вплотную к его краю.

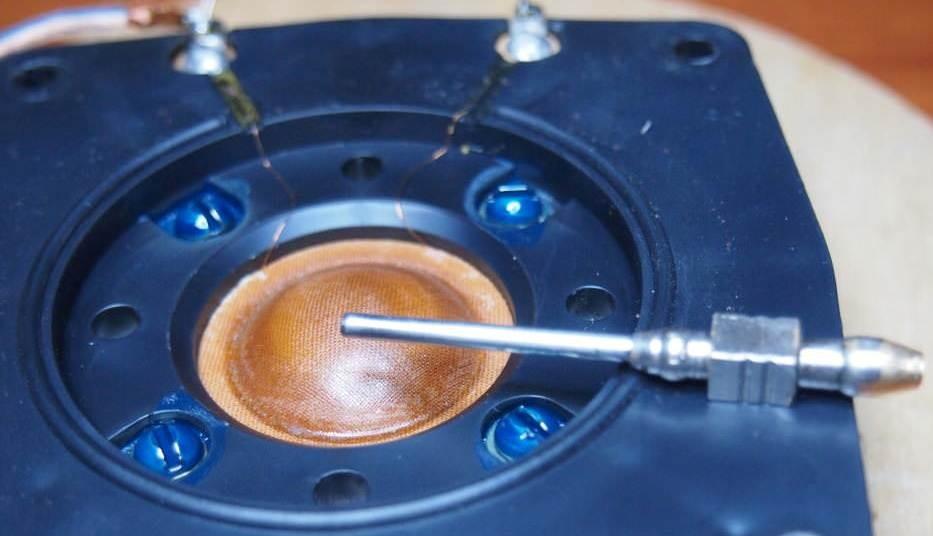

Игла
Шаг отверстий — около 5 мм. Я делал на глазок, перфекционисты могут всё тщательно рассчитать и разметить. Около выводов катушки надо действовать осторожно, чтобы не повредить провод.

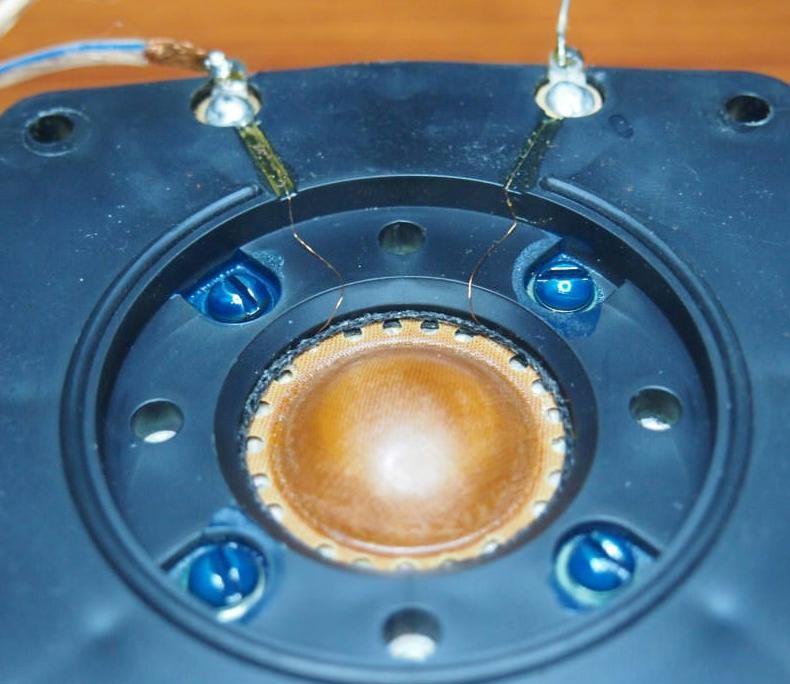

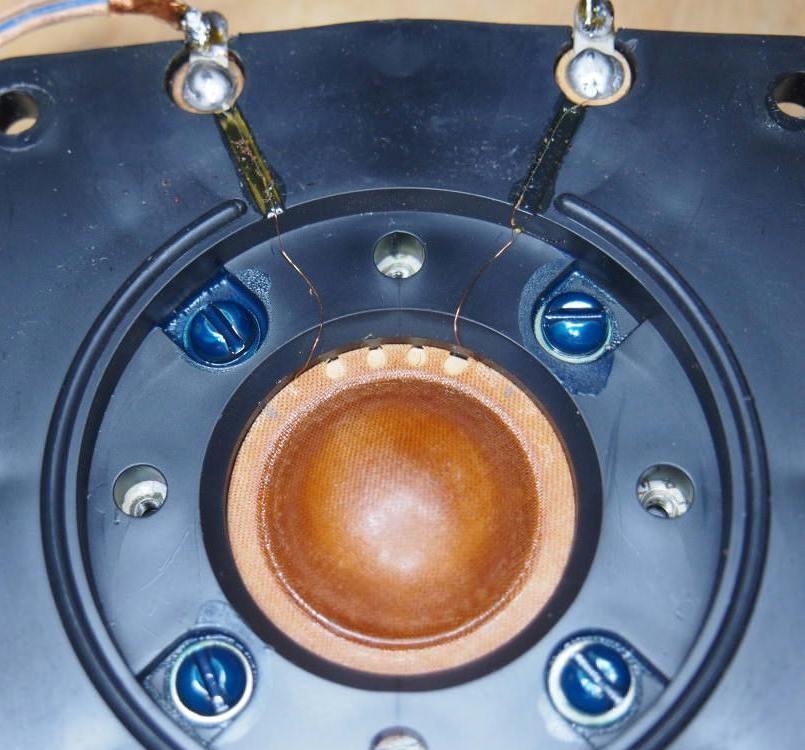

Перфорация 1
Я оставил около провода большее расстояние между отверстиями. Для симметричности подвеса такие же промежутки оставил диаметрально противоположно выводам катушки. После того, как все отверстия пробиты,

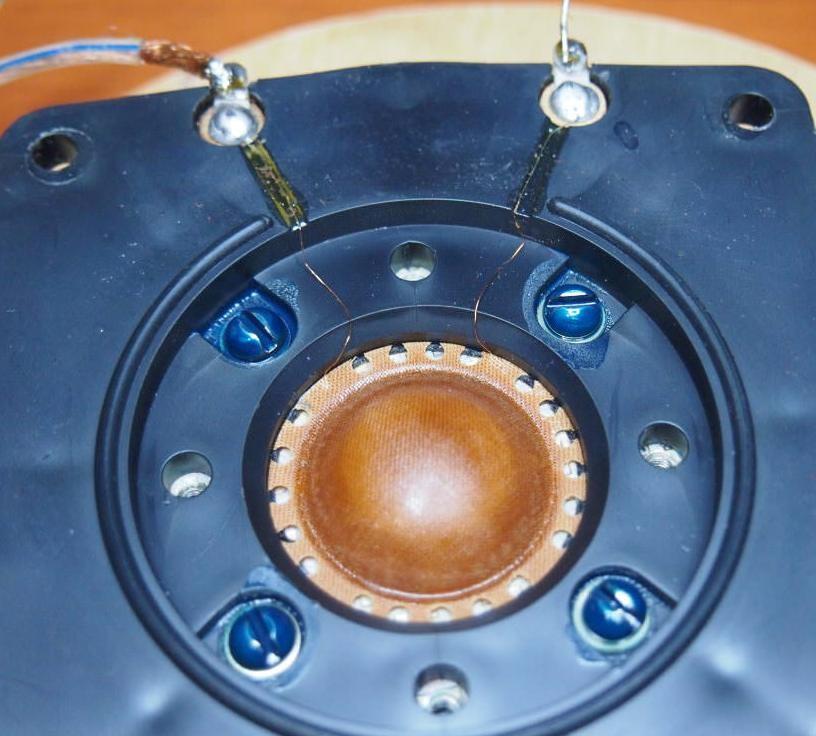

Перфорация 2

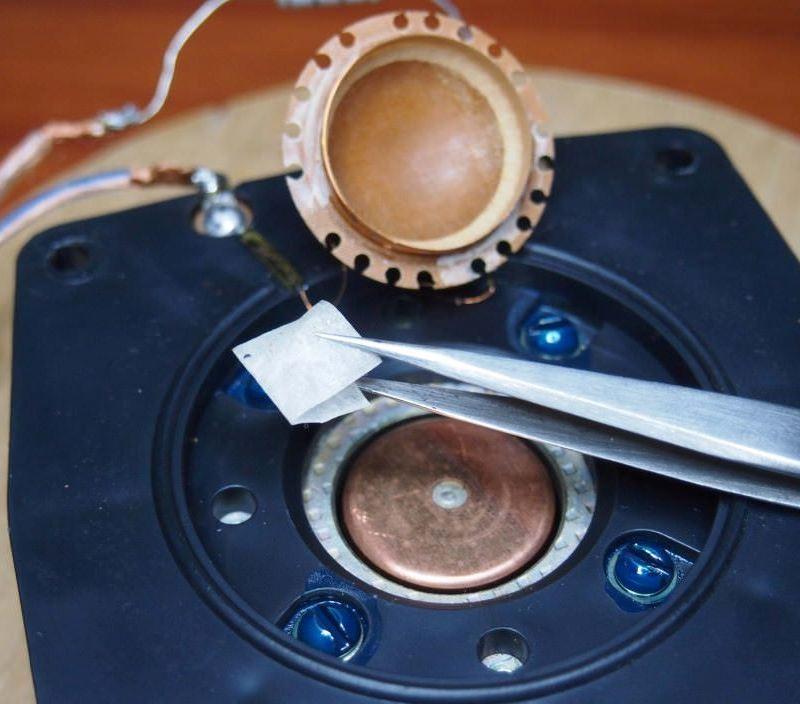

Диффузор и картонное кольцо снова вынимаются. Если в магнитный зазор попал мусор, его нужно убрать. Я это делал с помощью малярного скотча и пинцета.
Очистка от мусора
Пинцет немагнитный (кстати, медицинская игла тоже оказалась немагнитной), поэтому я так нагло ковыряюсь им в зазоре. Кольцо больше не понадобится. Вместо него будет использоваться что-нибудь такой же толщины, но более узкое. Около миллиметра шириной. Здесь можно дать полетать своей фантазии. Если найдётся резиновое колечко толщиной 0,5 мм, шириной 1 мм и диаметром, как у диффузора (около 34 мм), то будет замечательно. Мои поиски по автомагазинам и магазинам сантехники плодов не принесли. Аккуратно вырезать кольцо из картона/резины/линолеума после пары попыток показалось слишком трудоёмко. На глаза попалась толстая нитка, которая и была использована. Сначала в «сыром» виде, потом решил промазать клеем и просушить. Разницы между пропитанной и непропитанной не обнаружил, но для «любителей слушать провода» это непаханое поле для настройки звука путём подбора правильного рецепта пропитки.
Итак, нить, свернутая в кольцо прокладывается, как показано на фото:

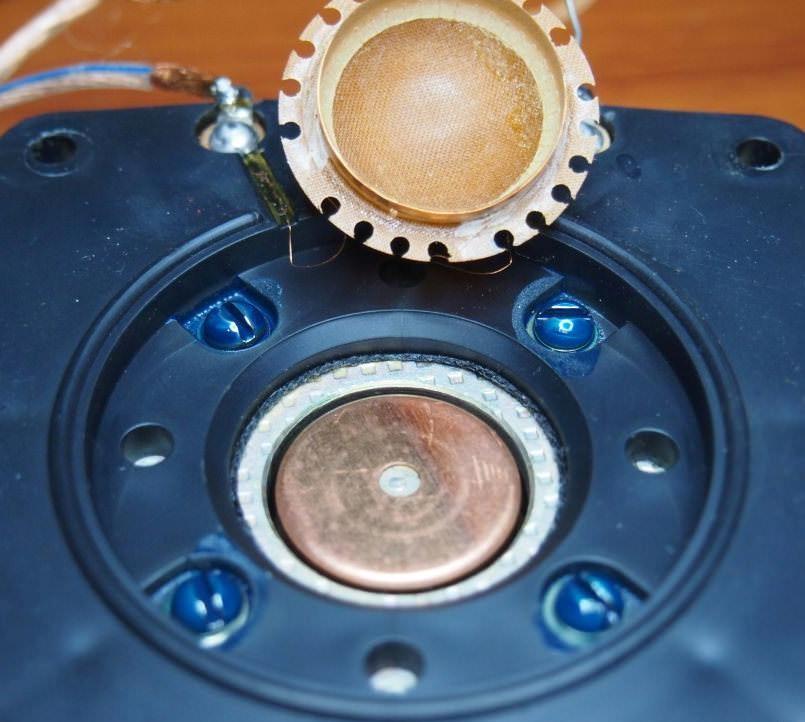

Нижняя нитка
Затем устанавливается диффузор:
Диффузор установлен
Не забудьте вернуть на место вату. Если нить сдвинулась, её можно поправить через проделанные отверстия чем-нибудь тонким и немагнитным, например, зубочисткой. На диффузор кладётся второе такое же кольцо из нити:

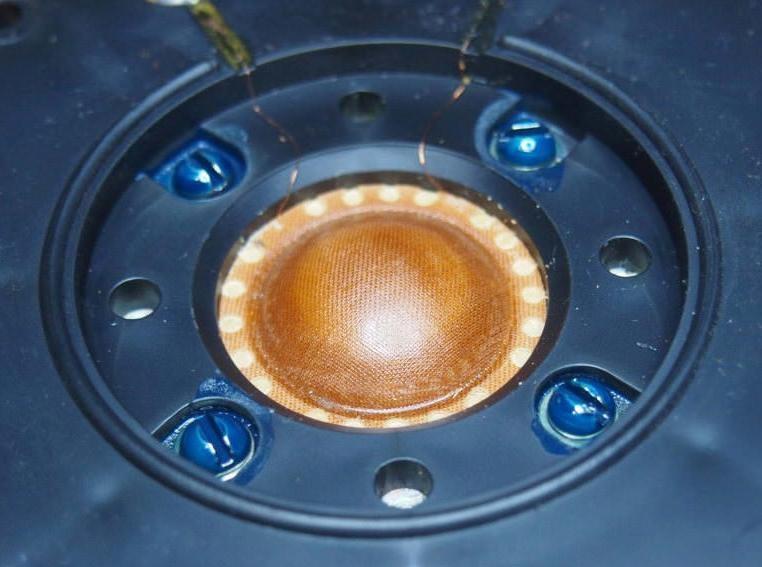

Диффузор установлен
И всё это прижимается акустической линзой.
После закручивания винтов нужно проверить, не нарушилась ли центровка катушки. При несильном нажатии на купол должен ощущаться небольшой ход в доли миллиметра (басовиком динамик не стал, но резонансная частота существенно снизилась). Если вы планируете использовать этот динамик в конструкции, например, в двухполосной АС на 6 ГД-1, то такая доработка позволит лучше согласовать его с ВЧ звеном.
Результат и выводы
В результате проведенной доработки частота основного резонанса подвижной системы снижается, что делает динамик более пригодным для использования в двухполосных колонках без необходимости поднимать частоту среза до 5 кГц. Это улучшает фазовую характеристики и снижает искажения в рабочем диапазоне. Доработка не требует сложных инструментов и доступна для повторения в домашних условиях.
