Подключение светодиода к 9В: схема и расчет резистора

Одной из самых частых задач в радиолюбительской практике является подключение стандартного светодиода к источнику питания с более высоким напряжением, чем падение напряжения на самом диоде. Наиболее распространенный пример — использование элемента питания типа «Крона» (9В) для питания светодиода с рабочим напряжением около 3В. Прямое подключение в таком случае приведет к мгновенному выходу прибора из строя из-за превышения тока. Для корректной работы необходима схема с ограничивающим резистором, который возьмет на себя избыток напряжения.

В данной статье мы подробно разберем принципы работы такой цепи, приведем точную формулу для расчета сопротивления и покажем готовые схемы, которые можно использовать в своих проектах. Если вы планируете создавать более сложные устройства, например, индикатор уровня сигнала на светодиодах, понимание базовых законов Ома и правил подключения диодов станет фундаментом для успешной сборки.

Почему нельзя подключать светодиод напрямую к 9В?

Светодиод — это нелинейный полупроводниковый прибор. Его вольт-амперная характеристика (ВАХ) имеет крутой подъем: небольшое увеличение напряжения приводит к лавинообразному росту тока. Номинальное напряжение светодиода (обычно 2В–3.3В в зависимости от цвета и типа) — это порог, при котором он начинает светиться. Однако, если подать на него 9В без ограничений, ток через цепь возрастет до значений, превышающих допустимые для кристалла (обычно 20-30 мА). Это вызовет перегрев p-n перехода и выгорание диода за доли секунды.

Резистор в данной схеме выполняет функцию токоограничивающего элемента. Он последовательно включается в цепь и берет на себя разницу между напряжением источника питания и рабочим напряжением светодиода. Таким образом, мы обеспечиваем безопасный режим работы прибора.

Как рассчитать сопротивление резистора

Для выбора правильного резистора необходимо воспользоваться законом Ома. Формула расчета выглядит следующим образом:

R = (U_пит - U_led) / I

Где:

• R — сопротивление резистора в Омах (Ом).
• U_пит — напряжение источника питания (в нашем случае 9В).

• U_led — прямое падение напряжения на светодиоде (обычно 2В для красных/желтых и 3В-3.3В для синих/зеленых/белых).
• I — рабочий ток светодиода (стандартное значение для маломощных диодов — 0.02 А или 20 мА).

Рассмотрим практический пример для белого светодиода (U_led = 3В) и батареи 9В:

R = (9В - 3В) / 0.02А = 6В / 0.02А = 300 Ом.

Полученное значение составляет 300 Ом. В продаже чаще всего встречаются резисторы стандартных номиналов из ряда E24 или E12. Ближайшее стандартное значение — 330 Ом. Использование резистора с чуть большим сопротивлением (330 Ом вместо 300 Ом) только улучшит ситуацию: ток снизится до безопасных 18 мА, а яркость изменится незаметно для глаза. Использование резистора меньшего номинала (например, 270 Ом) допустимо, но ток будет выше, что сократит срок службы диода.

Мощность резистора

Помимо сопротивления, важно правильно подобрать мощность резистора. Если взять слишком слабый резистор, он перегреется и сгорит. Мощность (P) рассчитывается по формуле:

P = (U_пит - U_led) * I

Для нашего примера:

P = (9В - 3В) * 0.02А = 6В * 0.02А = 0.12 Вт.

Стандартные резисторы для макетов и печатных плат чаще всего имеют мощность 0.25 Вт или 0.125 Вт. Поскольку 0.12 Вт очень близко к пределу для резистора 0.125 Вт, рекомендуется использовать резистор мощностью 0.25 Вт или даже 0.5 Вт для запаса прочности и снижения нагрева. Это обеспечит долговечность конструкции.

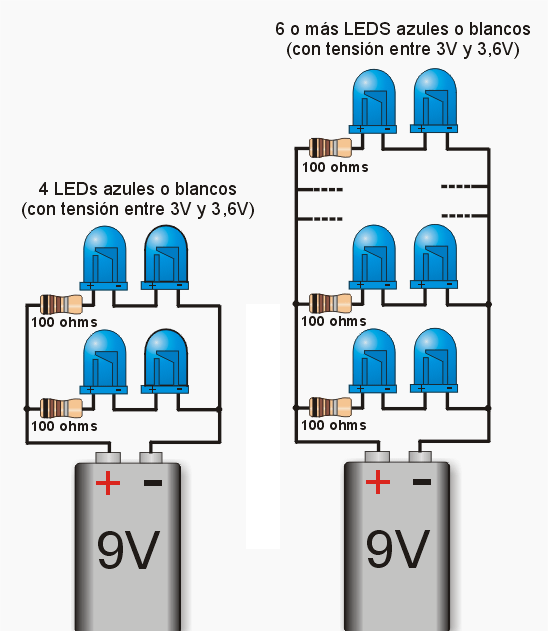

Готовые схемы подключения

На практике схема подключения может немного отличаться в зависимости от задачи. Ниже приведены основные варианты использования элемента питания 9В.

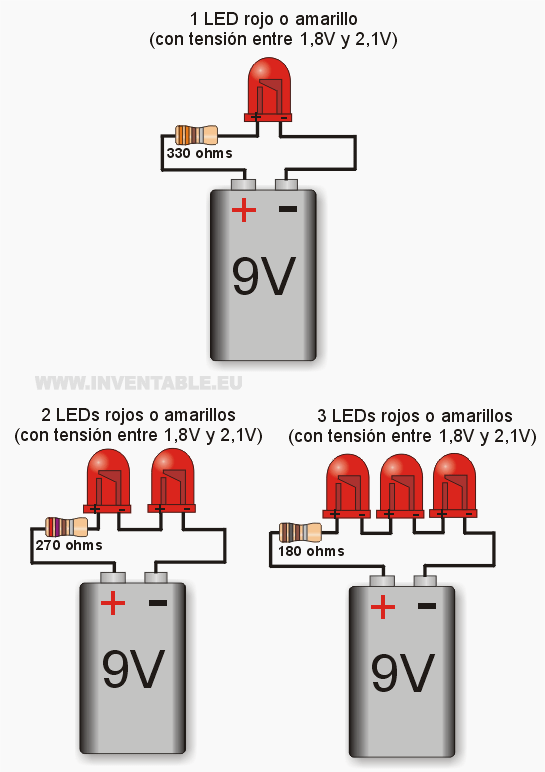

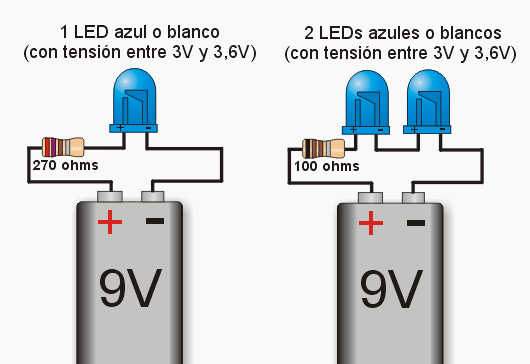

1. Один светодиод. Самая простая схема. Резистор 330 Ом – 0.25 Вт подключается последовательно с анодом (длинная ножка) или катодом (короткая ножка) светодиода. Полярность подключения резистора не имеет значения, но полярность светодиода критична: анод подключается к плюсу батареи, катод — к минусу через резистор.

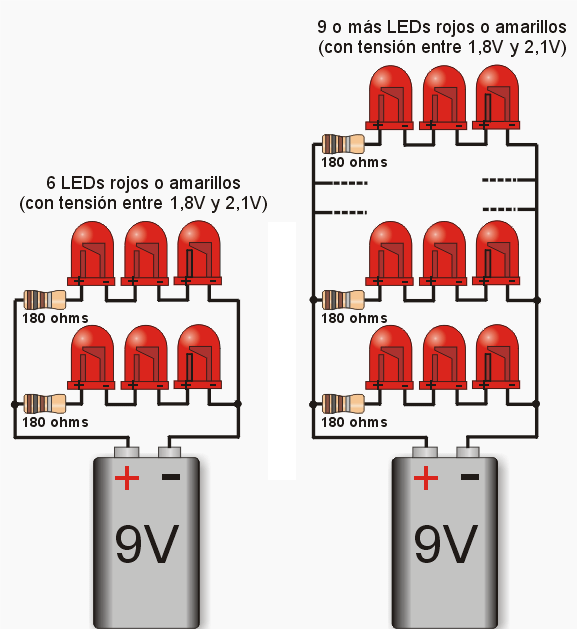

2. Последовательное подключение нескольких светодиодов. Если нужно подключить, например, три белых светодиода (каждый по 3В), их можно включить последовательно. Суммарное падение напряжения составит 3В + 3В + 3В = 9В. В этом случае резистор может не понадобиться, так как напряжение источника идеально совпадает с суммарным падением напряжения на диодах. Однако, из-за разброса параметров диодов, лучше все же добавить резистор номиналом 10-50 Ом для стабилизации тока.

3. Параллельное подключение. Подключать несколько светодиодов параллельно к одному резистору — плохая практика. Из-за технологического разброса параметров, ток будет течь преимущественно через диод с наименьшим падением напряжения, что приведет к его перегоранию, а затем перегоранию остальных по цепной реакции. Каждый светодиод в параллельной цепи должен иметь свой собственный токоограничивающий резистор.

Для тех, кто интересуется более сложными аудиоприложениями, где светодиоды могут использоваться как индикаторы работы, полезно будет изучить схемы усилителей, например, простой однотактный усилитель на прямонакальных триодах 2А3, где точность и надежность компонентов играют ключевую роль.

Меры безопасности и советы

• Проверяйте полярность. Светодиод — полярный прибор. Если вы подключите его наоборот, он не загорится, но и не сгорит (при напряжении 9В обратное напряжение обычно не пробивает переход). Однако, если вы используете импульсные источники питания, обратное напряжение может быть опасным.
• Используйте мультиметр. Перед сборкой схемы измерьте реальное напряжение батареи. Свежая «Крона» может показывать 9.5В и более, что потребует корректировки сопротивления резистора.
• Тепловыделение. При длительной работе резистор будет нагреваться. Убедитесь, что он не касается пластиковых деталей корпуса или проводов с тонкой изоляцией.
• Альтернативы. Для более эффективного использования энергии батареи (особенно если нужно питать светодиоды от нескольких элементов) можно использовать драйверы тока (LED-драйверы) или повышающие преобразователи (boost converters), которые поддерживают постоянный ток через диод независимо от разряда батареи. Примером сложной схемы с качественным усилением может служить УМЗЧ 2,3Вт на KA2206B, где также применяются принципы точной настройки рабочих точек.

Следуя приведенным рекомендациям и формулам, вы сможете надежно и безопасно подключить любой светодиод к источнику питания 9В, создав основу для множества электронных проектов.
