Усилитель П-70: технические характеристики и описание

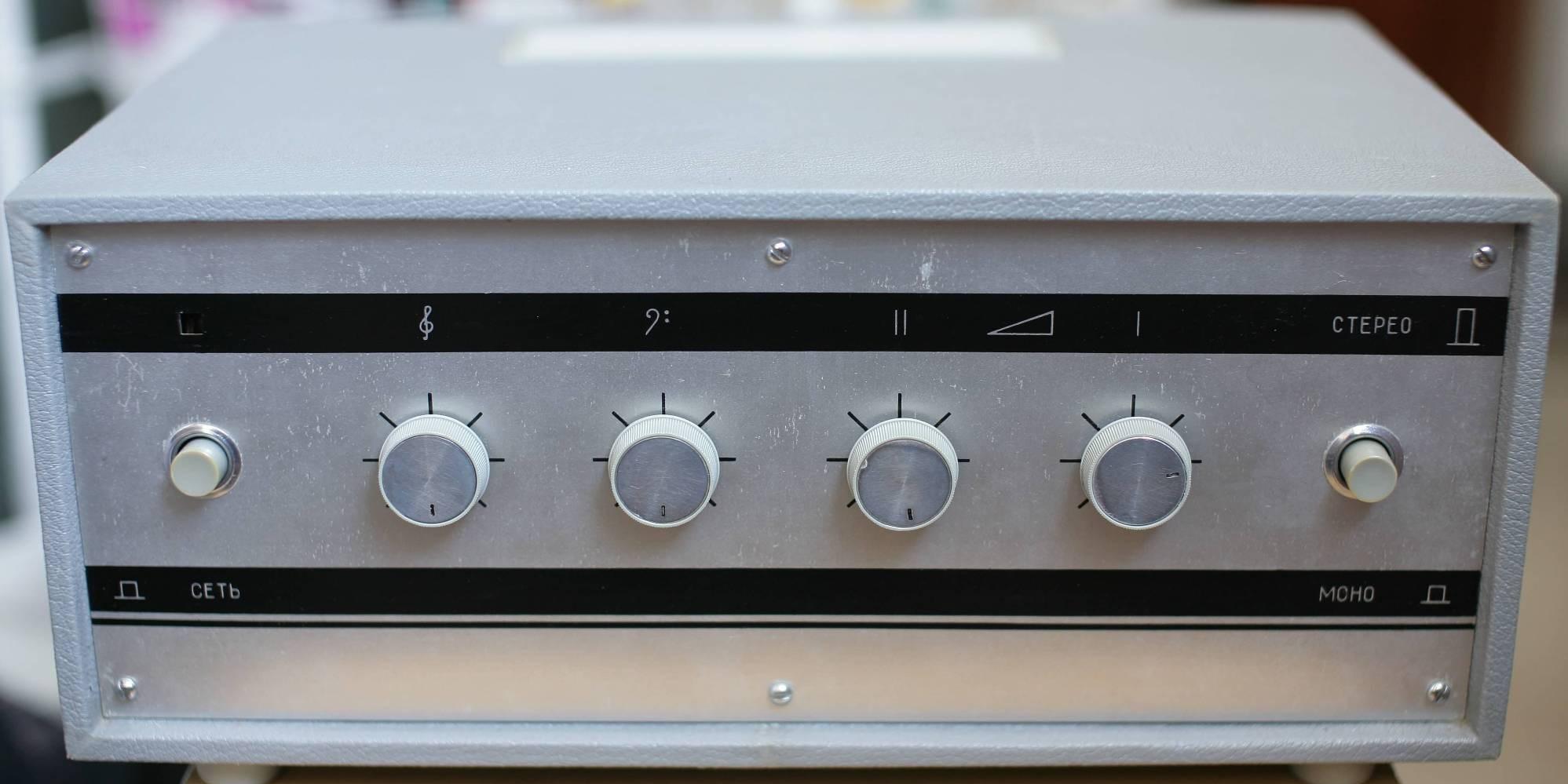

Усилитель П-70 — легендарный советский двухканальный усилитель мощности, выпускавшийся с 1982 года на заводе им. Г.И. Петровского в Нижнем Новгороде. Это устройство предназначено для качественного воспроизведения моно и стереофонических фонограмм в связке с магнитофонами серий «Тембр» (Тембр-2, Тембр-2С, Тембр-2М). Аппарат отличается надежной конструкцией и простотой обслуживания, что делает его востребованным среди аудиофилов и коллекционеров. Для создания полноценной аудиосистемы он часто используется в паре с Амфитон УП-003-стерео Hi-Fi.

Технические характеристики усилителя П-70

Ниже приведены основные параметры, определяющие звукоизвлечение и возможности данного устройства:

Конструкция и схемотехника

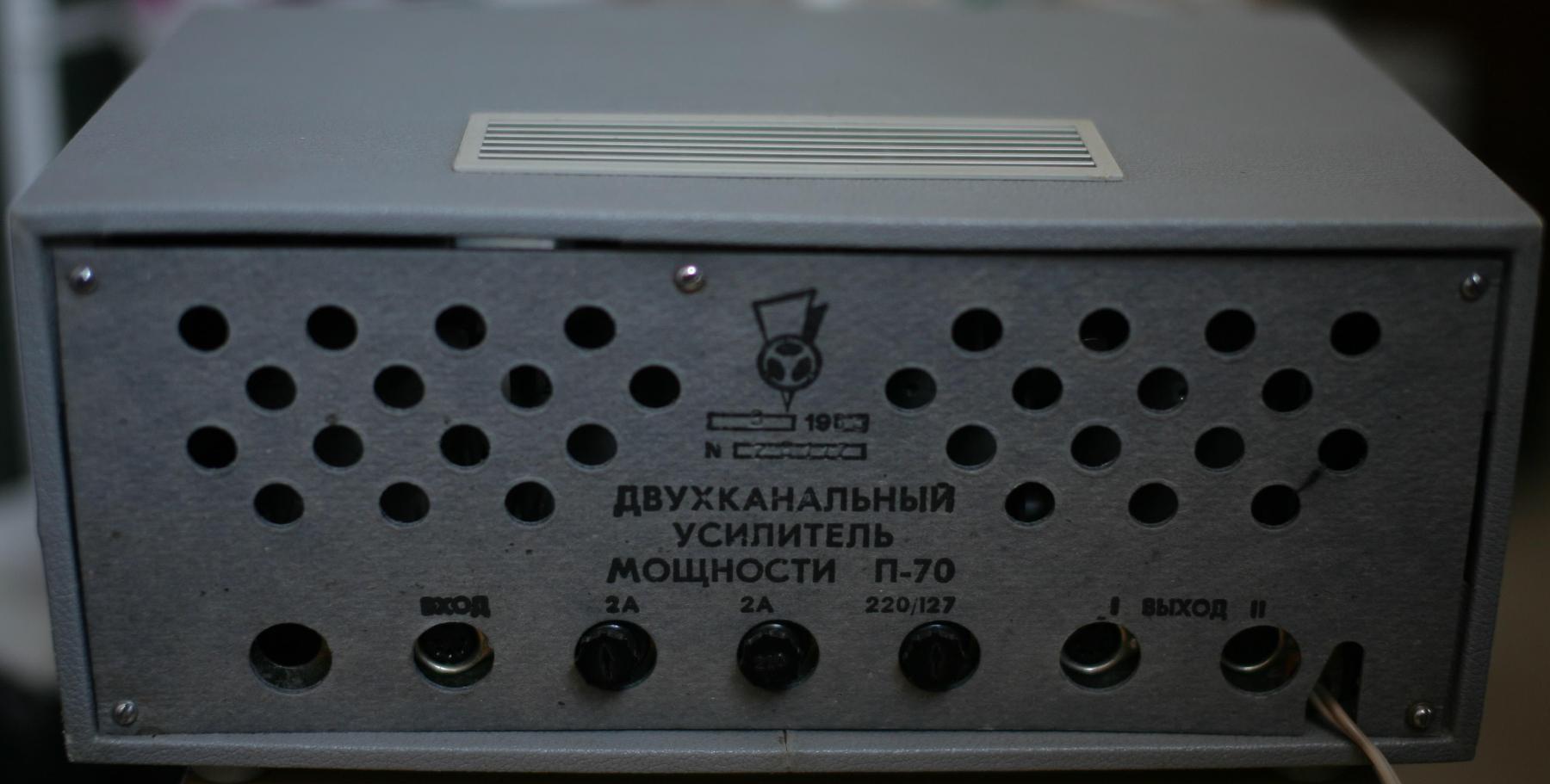

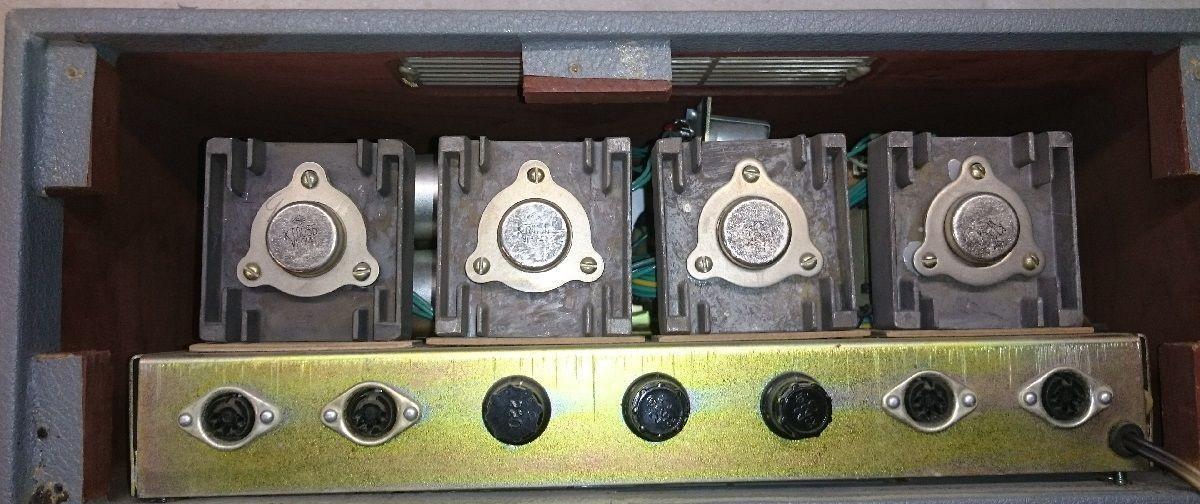

Усилитель выполнен в настольном оформлении и размещен в деревянном корпусе, что характерно для аппаратуры того времени. Лицевая панель закрыта декоративной фальшпанелью, закрепленной шестью винтами, а задняя стенка изготовлена из картона. Внутри аппарата используется шасси, на котором смонтированы основные узлы.

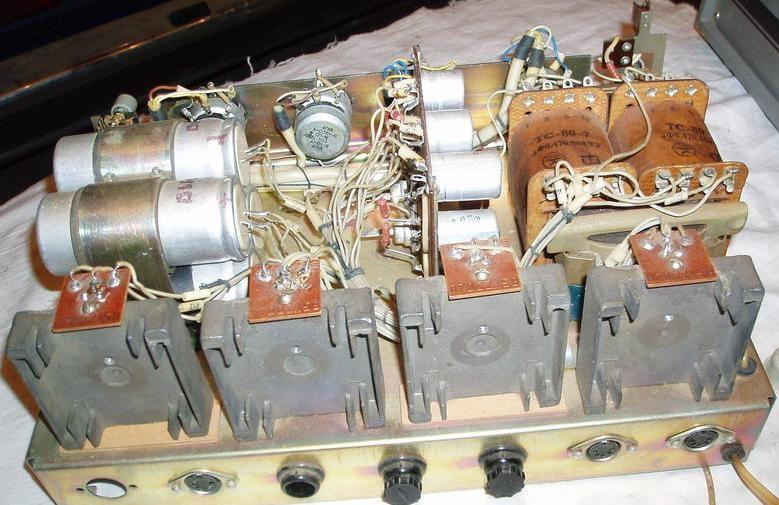

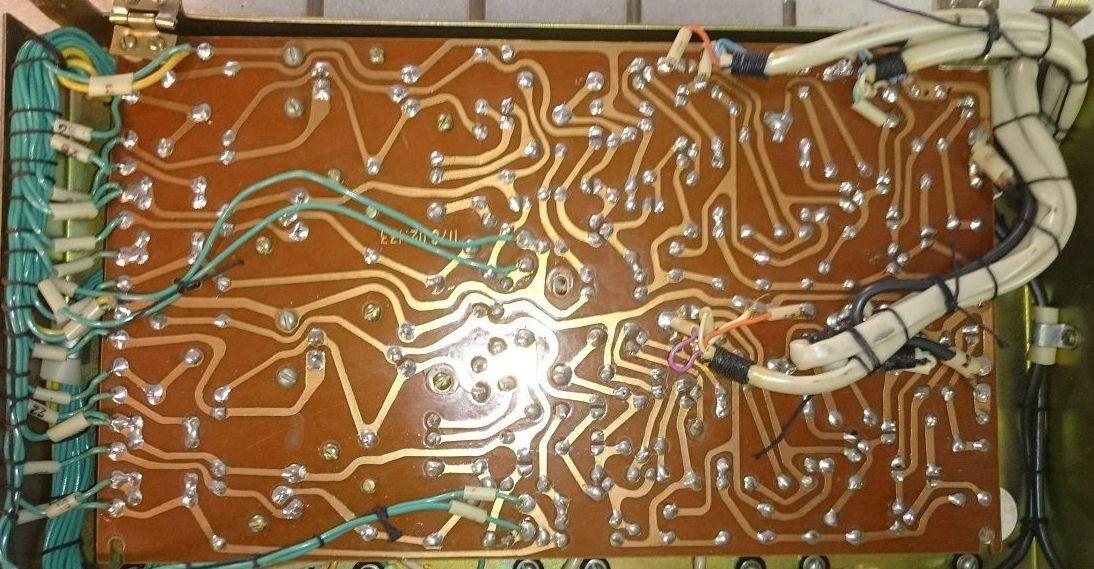

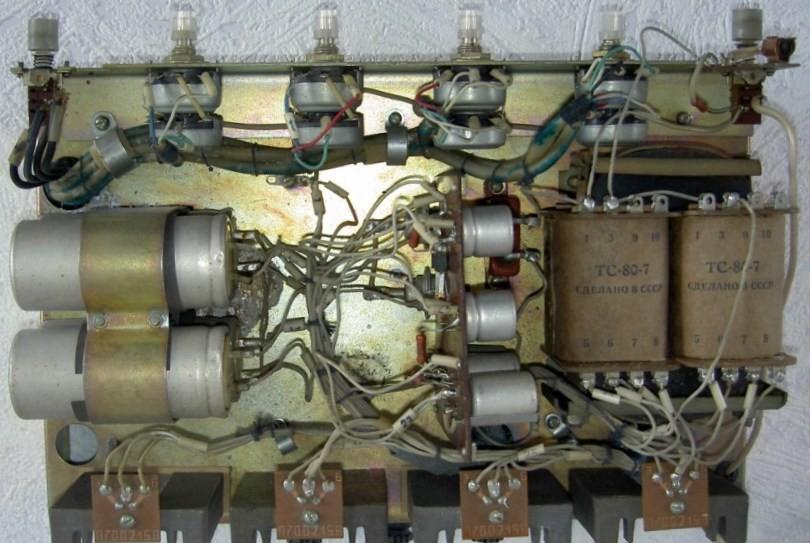

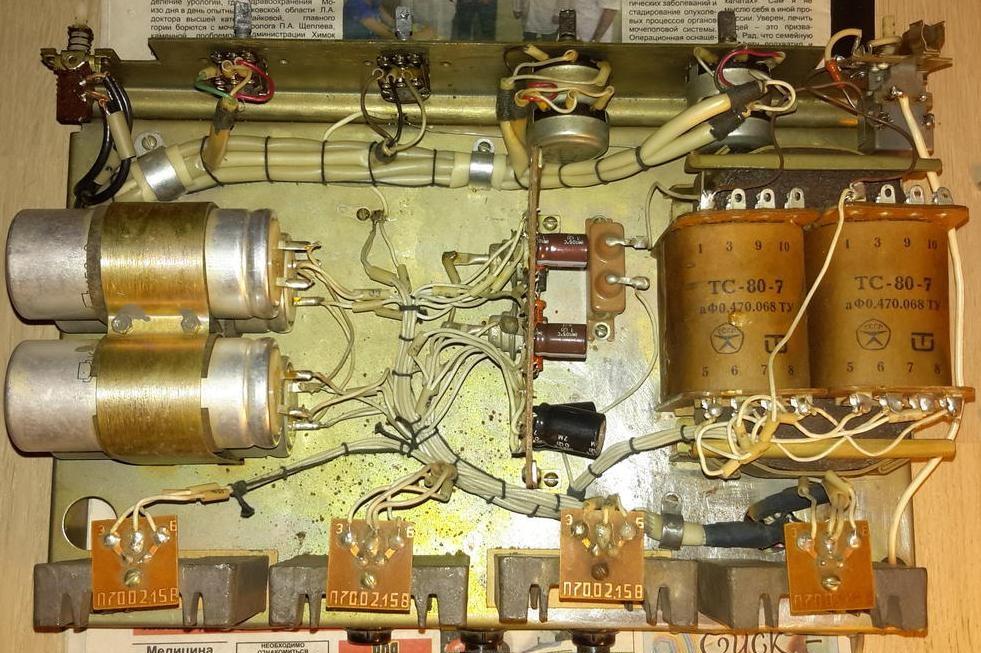

На верхней части шасси расположены выходные транзисторы с теплоотводящими радиаторами, силовой трансформатор, фильтрующие и выходные конденсаторы, а также кронштейн с органами управления. Снизу установлена плата печатного монтажа, закрепленная на трех винтах и двух петлях, что позволяет откидывать её для удобного доступа к элементам при ремонте. Также здесь находятся держатели предохранителей (сетевой и коллекторного напряжения) и разъемы.

Принцип работы и режимы

Электрическая часть усилителя построена на полупроводниковых приборах (транзисторах и диодах). Конструкция включает два однотипных усилительных канала. Каждый канал состоит из предварительного усилителя на 4 транзисторах и усилителя мощности на 6 транзисторах. Цепи глубокой обратной связи обеспечивают снижение уровня шумов, уменьшение коэффициента нелинейных искажений и линейность частотной характеристики.

Усилитель П-70 имеет раздельные регуляторы громкости для каждого канала и общие регуляторы тембра (высоких и низких частот). Переключатель режима работы позволяет коммутацию входа, что дает возможность работать в стереофоническом режиме (раздельно) или в монофоническом (от одного источника сигнала одновременно на оба канала).

Для оптимальной работы усилителя рекомендуется использовать акустические системы, совместимые по мощности и сопротивлению, например, Электроника-311 стерео или специализированные колонки, входящие в комплект поставки.

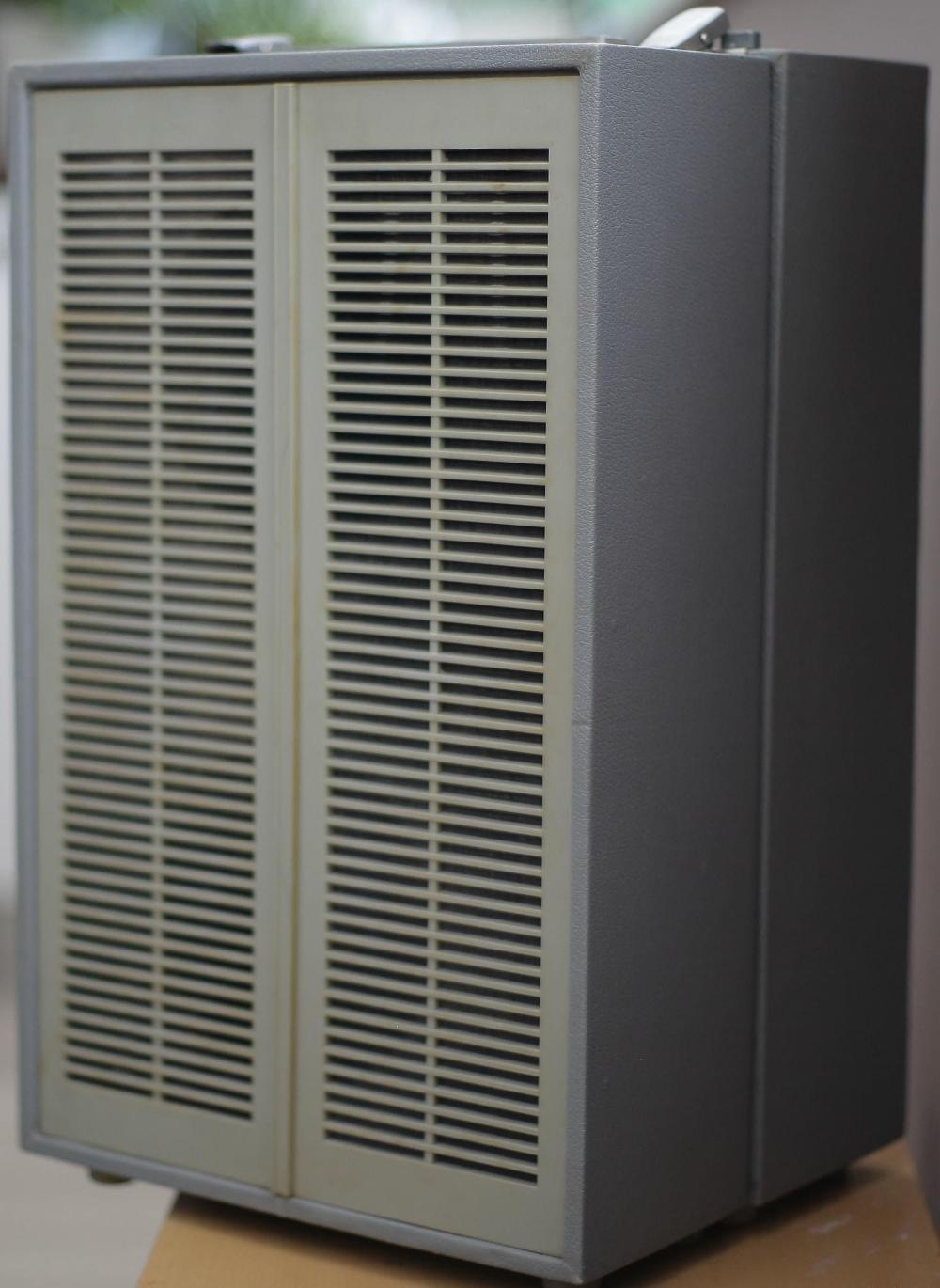

Электропитание осуществляется от сети переменного тока через стандартный сетевой шнур. Усилитель комплектуется акустическими системами ВГ-2-3/16Р. Внутренняя компоновка позволяет легко проводить обслуживание и поиск неисправностей благодаря доступности компонентов на шасси.

Схема и документация

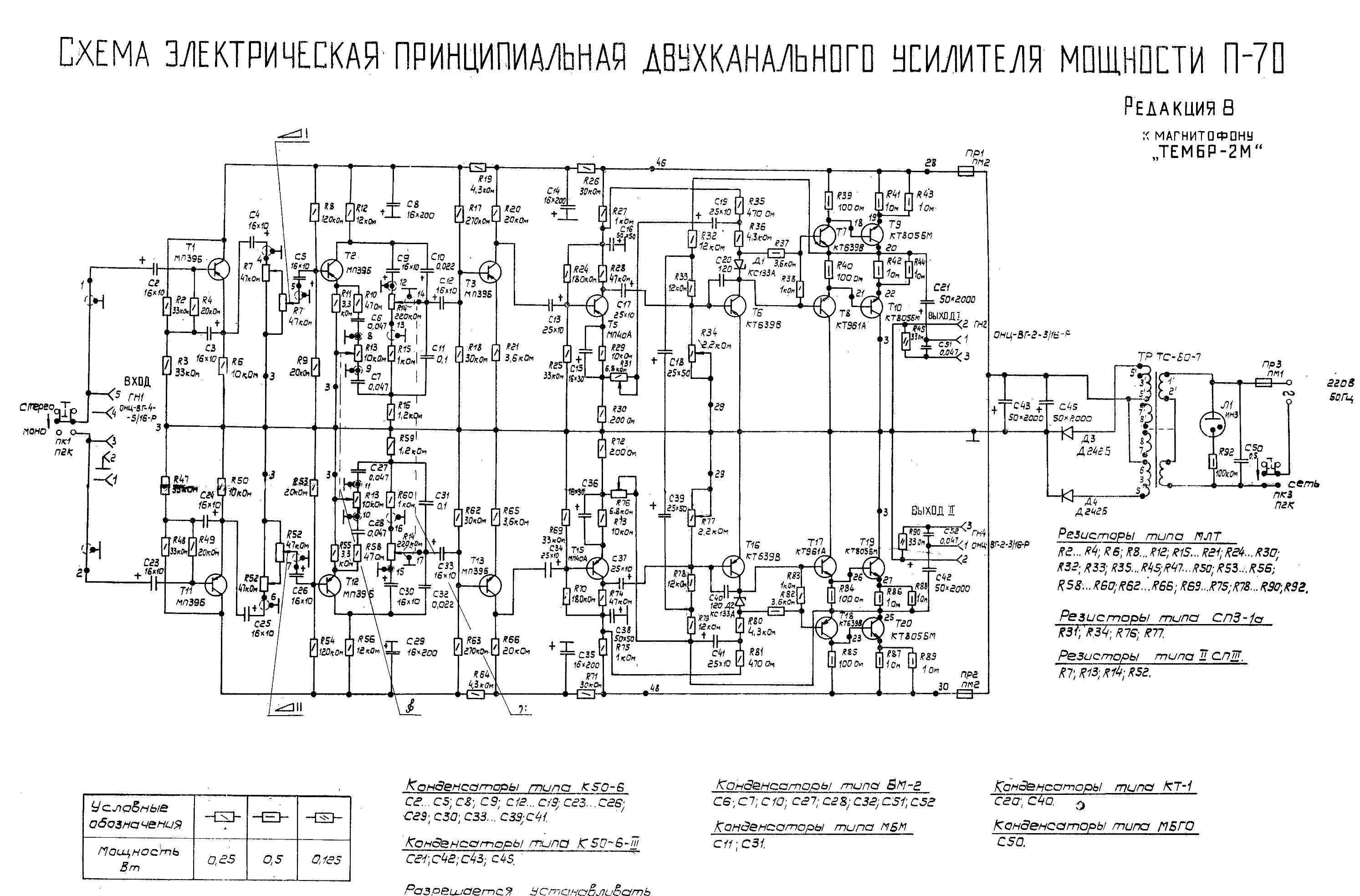

Для самостоятельного ремонта или настройки устройства доступна полная электрическая схема. Ниже представлен скан схемы и ссылка на официальное руководство.

Если вам нужен аналогичный аппарат для сравнения, обратите внимание на МАЯК-233 стерео.

Фото прислал Крюк В.Г.
