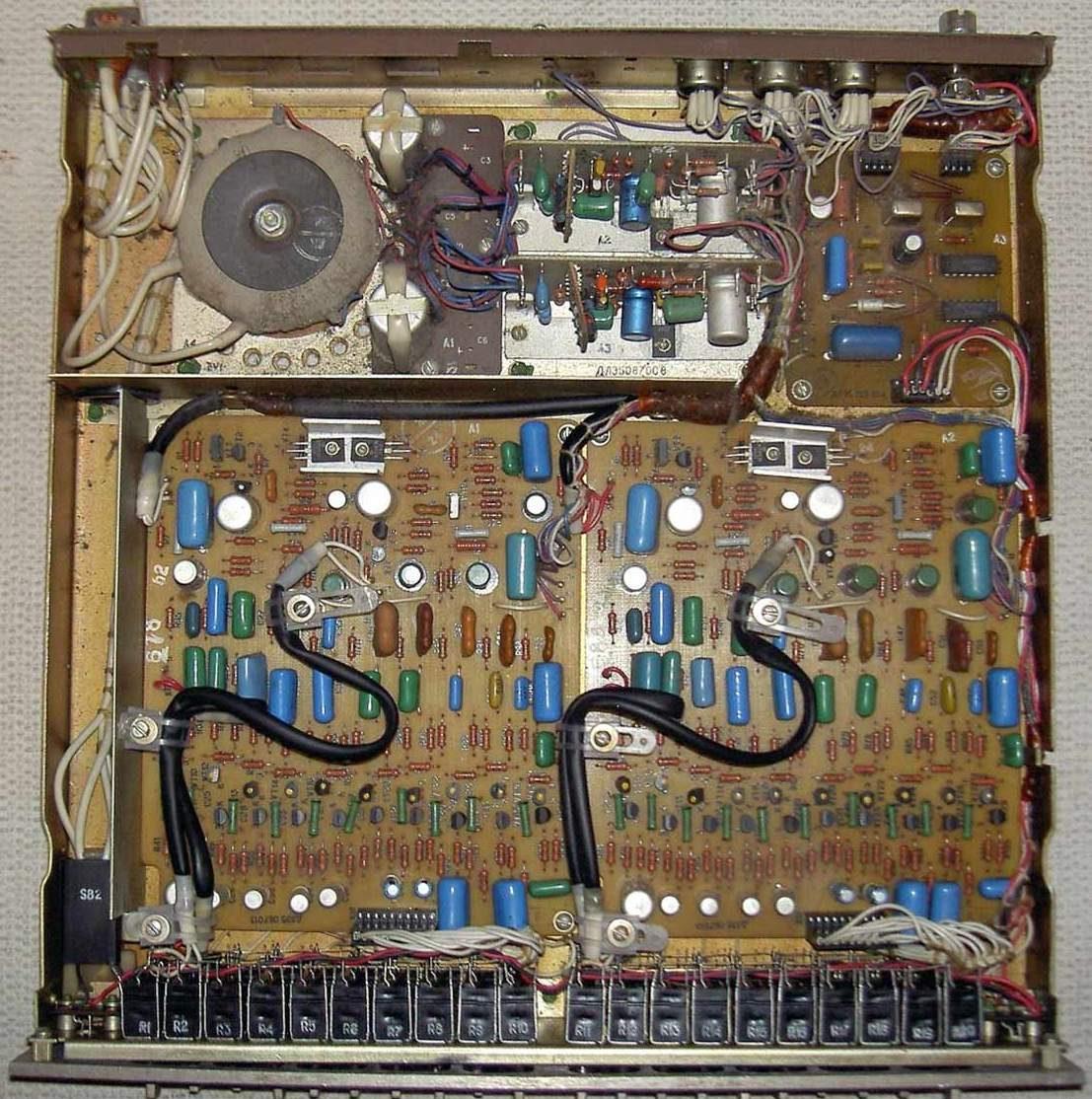

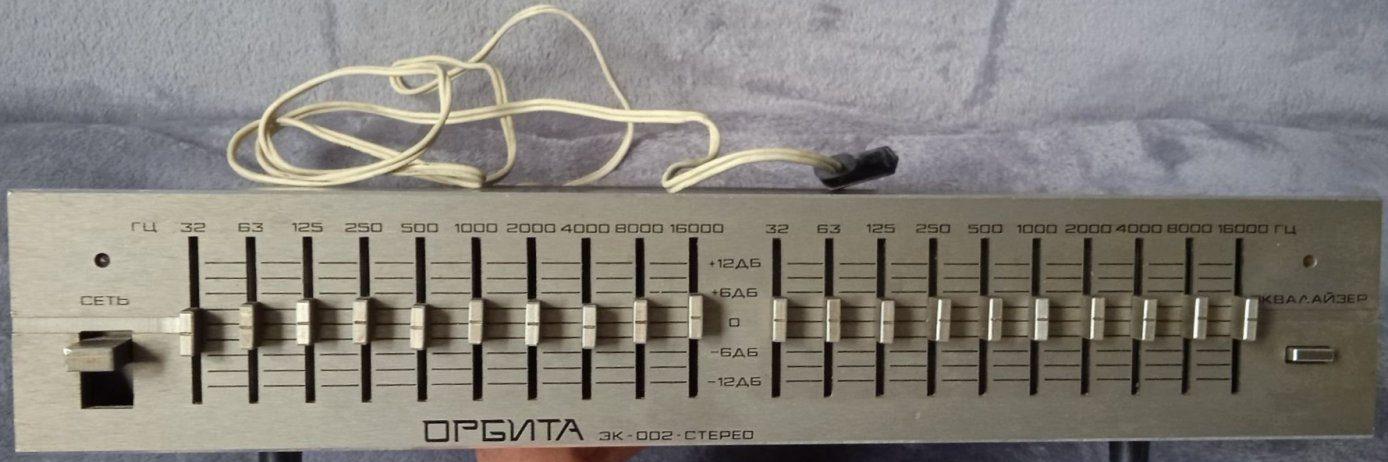

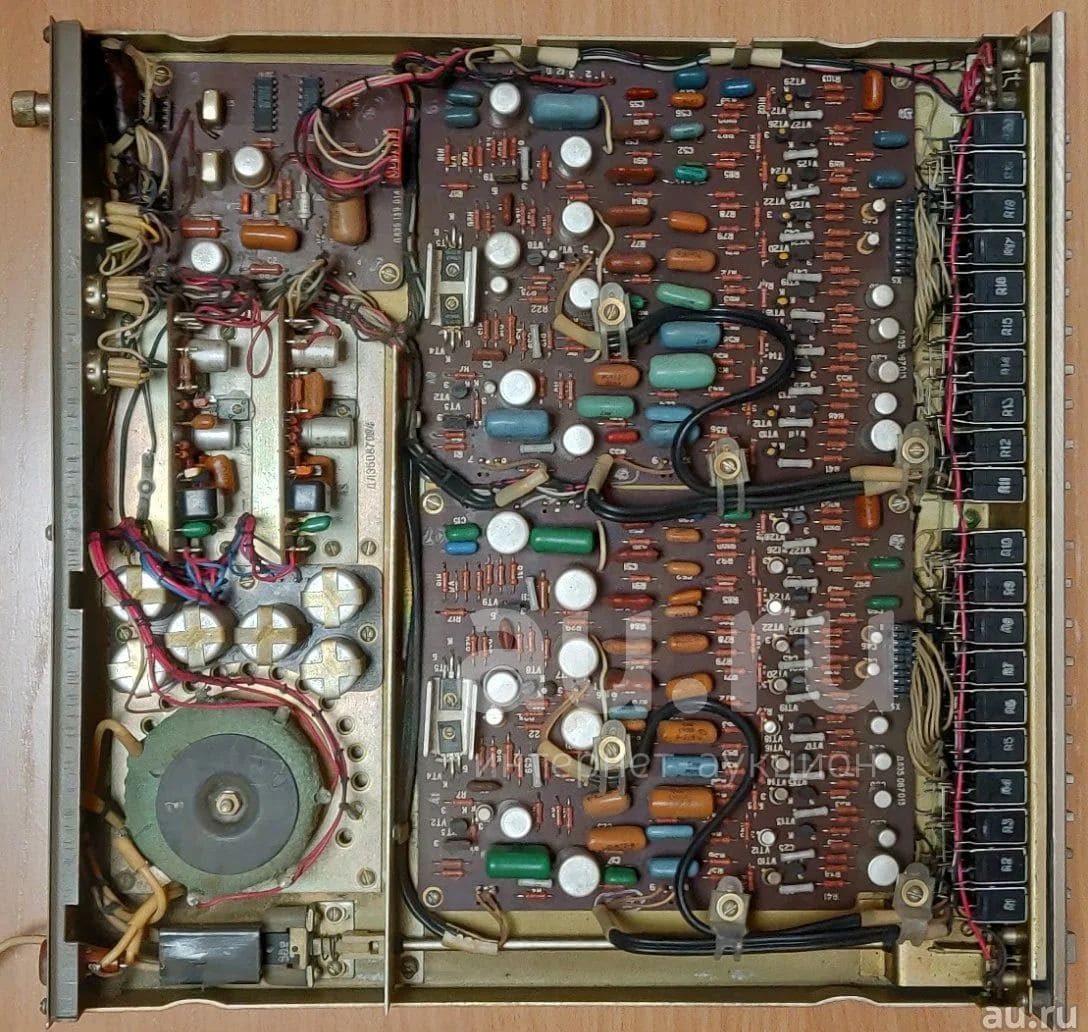

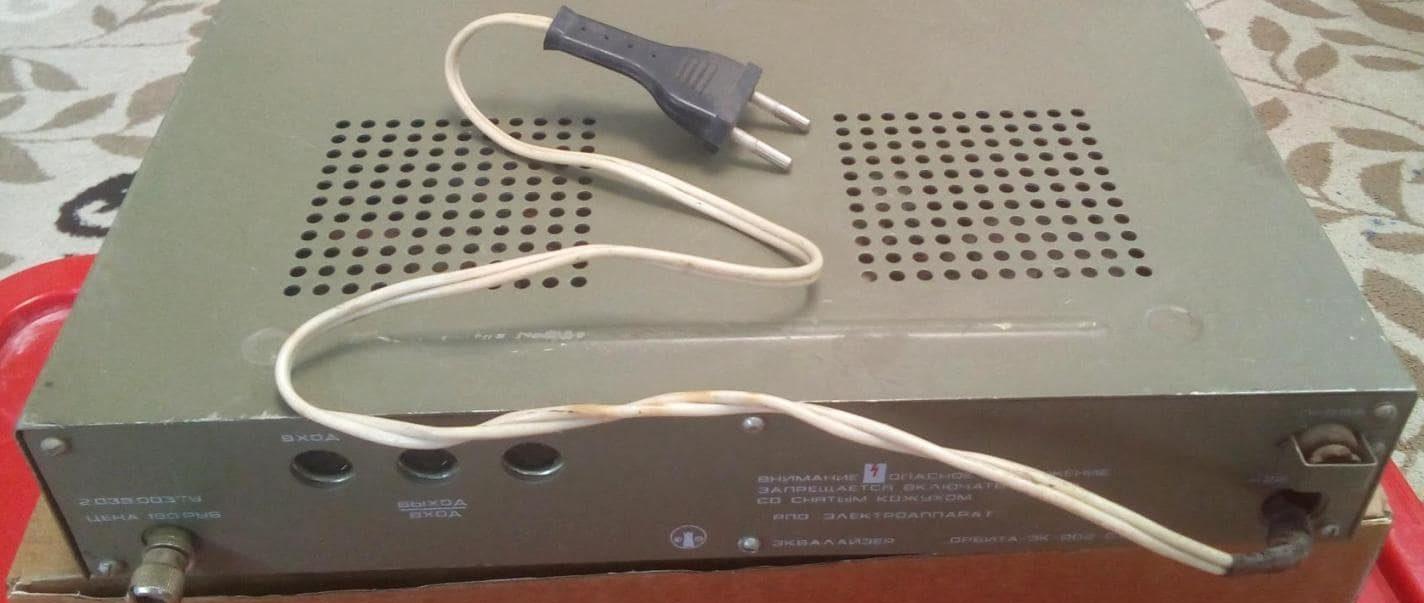

Многополосный двухканальный “Орбита ЭК-002” выпускался на Ростовском заводе “Электроаппарат” с 1985 года. Этот прибор предназначен для коррекции АЧХ сигнала и улучшения качества звучания. С его помощью можно эффективно уменьшить шумы фонограмм и снизить рокот электропроигрывателя (ЭПУ). Устройство входило в состав музыкального комплекса вместе с оконечным усилителем Орбита УМ-002С.
Регулятор тембра Орбита ЭК-002: характеристики и применение
Технические характеристики Орбита ЭК-002:
Устройство обеспечивает широкий диапазон настройки звука. Основные параметры регулятора:
- Диапазон частот: 20 – 20000 Гц
- Пределы регулирования уровня сигнала: ±12 дБ
- Коэффициент нелинейных искажений: 0,02%
- Отношение сигнал/взвешенный шум: 95 дБ
- Переходное затухание между каналами на частоте 1 кГц: 55 дБ
- Потребляемая от сети мощность: 20 Вт
- Внешние размеры (ШхВхГ): 320х60х320 мм
- Масса: 5 кг
Электрические схемы Орбита ЭК-002:
Для ремонта и восстановления устройства доступны оригинальные принципиальные схемы. Ниже представлены изображения схем регулировки тембра:

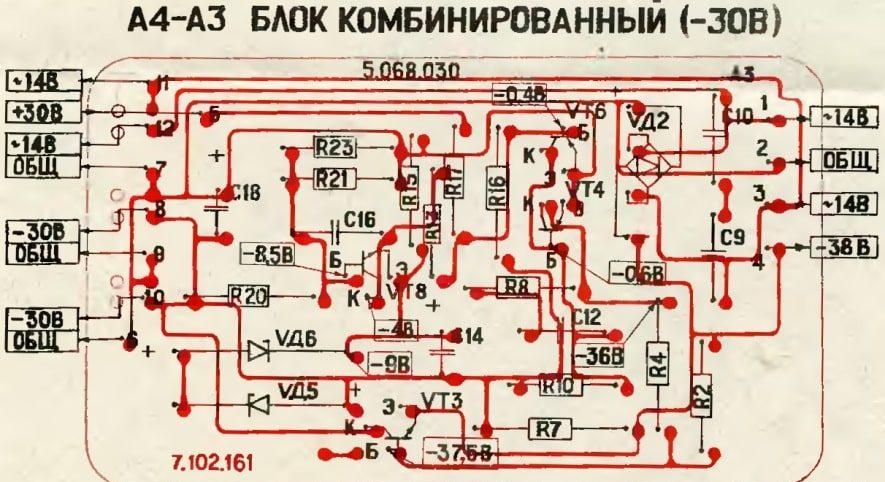

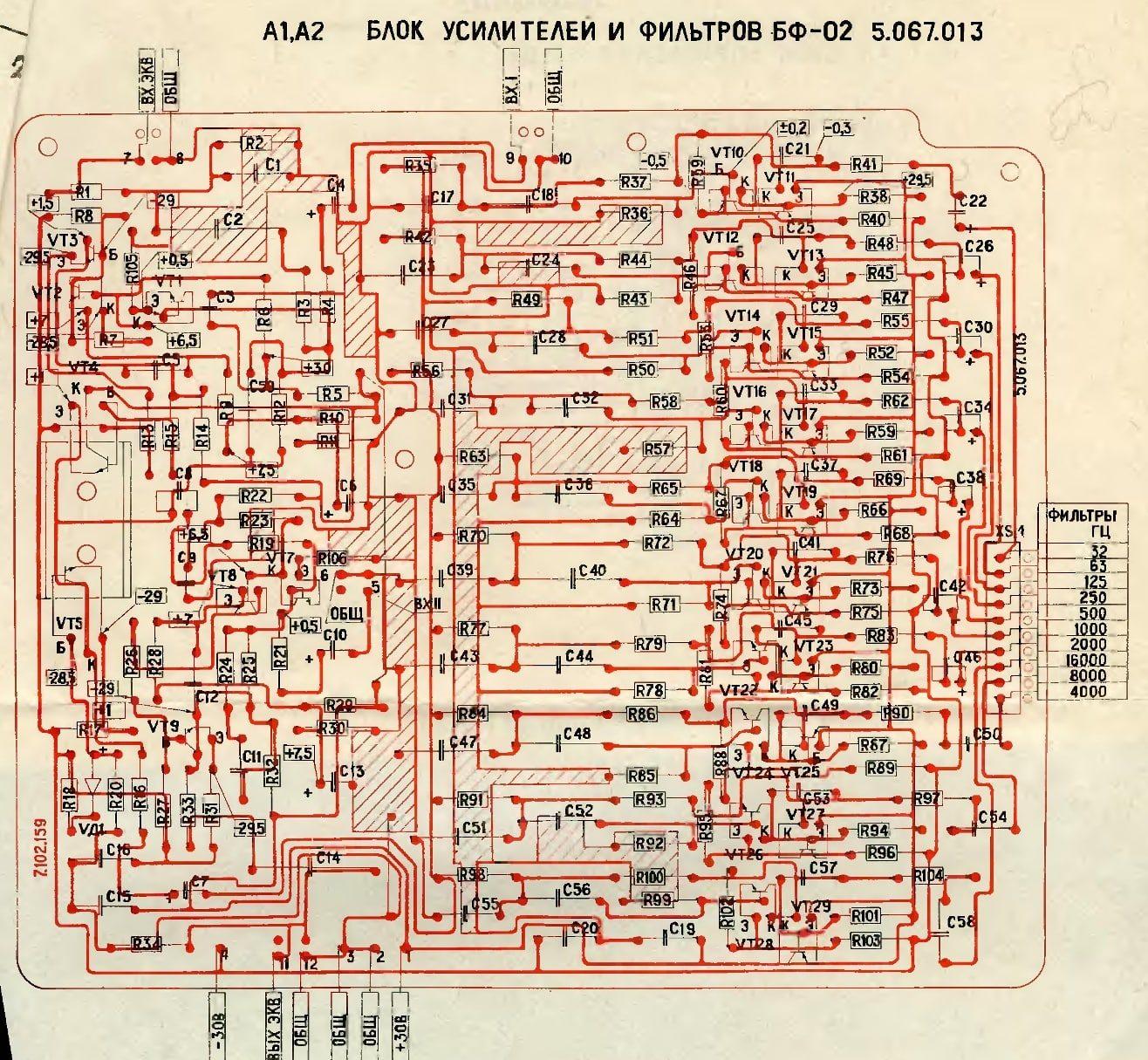

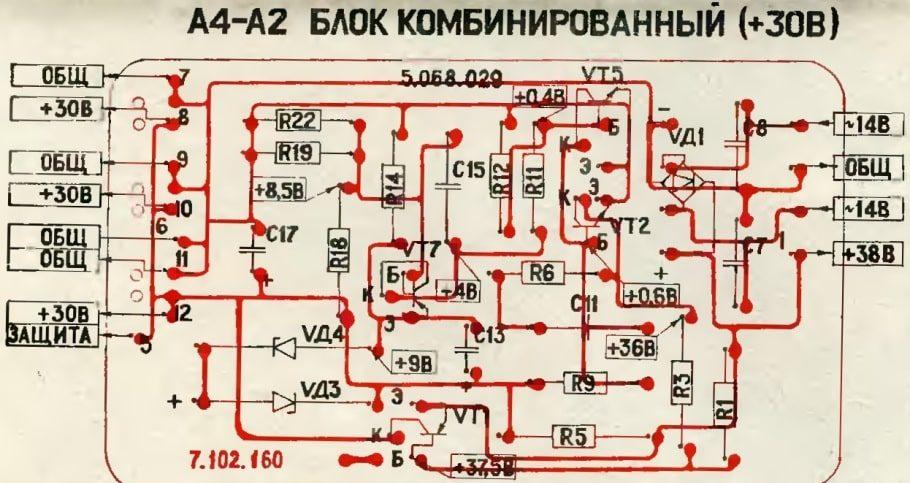

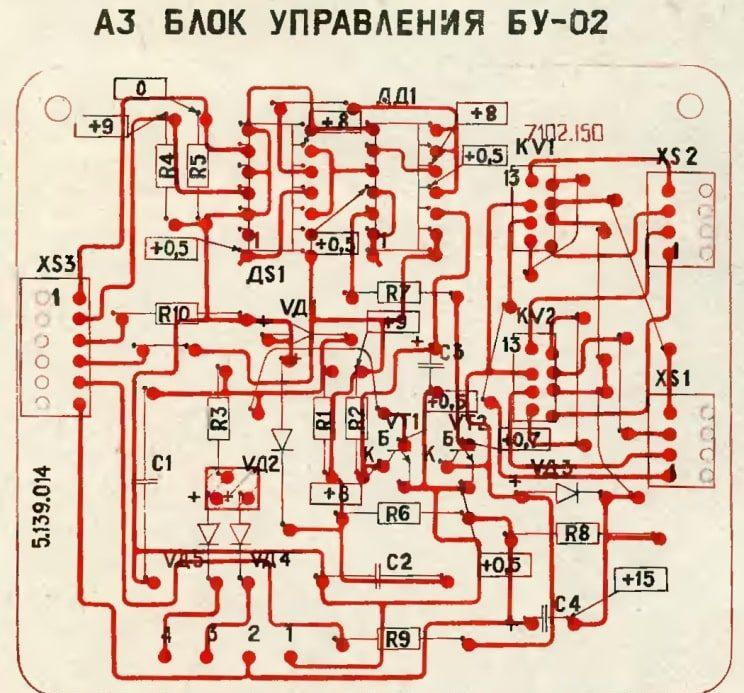

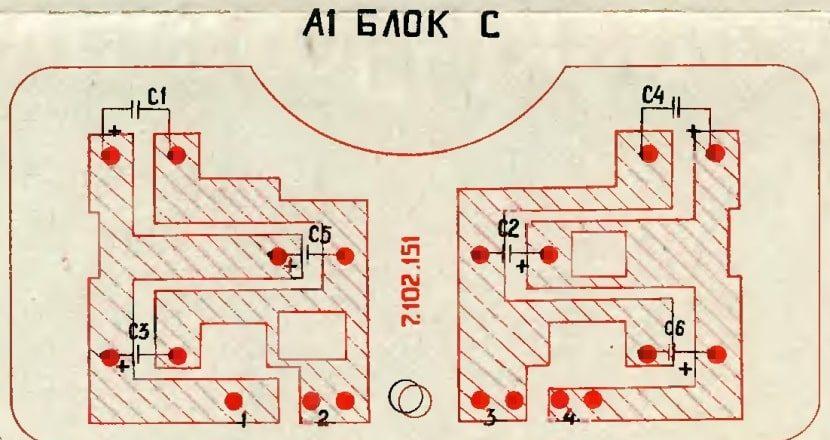

Монтажные схемы Орбита ЭК-002:
Для самостоятельного ремонта или модернизации полезны монтажные схемы расположения элементов:
Аналоги и замена ЭК-002
Если оригинальный регулятор тембра Орбита ЭК-002 вышел из строя, можно рассмотреть варианты замены. В качестве аналогов часто используются другие советские регуляторы, например, Электроника ЭК-004, обладающий схожими характеристиками коррекции. Также стоит обратить внимание на Вильма-102-стерео, который может подойти для некоторых комплексов при доработке. Если же вы восстанавливаете именно комплекс Орбита, рекомендуется искать оригинальный блок или проверенный ремонт, возможно, с использованием усилителя ОМ 2.5 в корпусе «Орбита УМ-002 стерео» в качестве базы для модернизации.
