Ремонт и переделка динамика 25 ГДН-4-4: замена колпака

Делюсь опытом модернизации советского динамика 25 ГДН-4-4. Основная проблема оригинала — отклеивающиеся колпаки и слабая склейка подвижной системы. Решение: установка жесткого колпака от динамика . В родных динамиках под колпачком находится так называемый “грузик” из резинового кольца, который, возможно, не несет полезной функции массы.

Для улучшения характеристик НЧ-звена я решил полностью перебрать подвижную систему. Процесс включает замену демпфирующего элемента, центровку и усиление конструкции. Подобные методы часто применяются при создании кастомной акустики, например, в проектах типа 2-х полосной АС на двух 4 ГД-35 и 2 ГД-36.

Подвижная система динамика до начала работ:

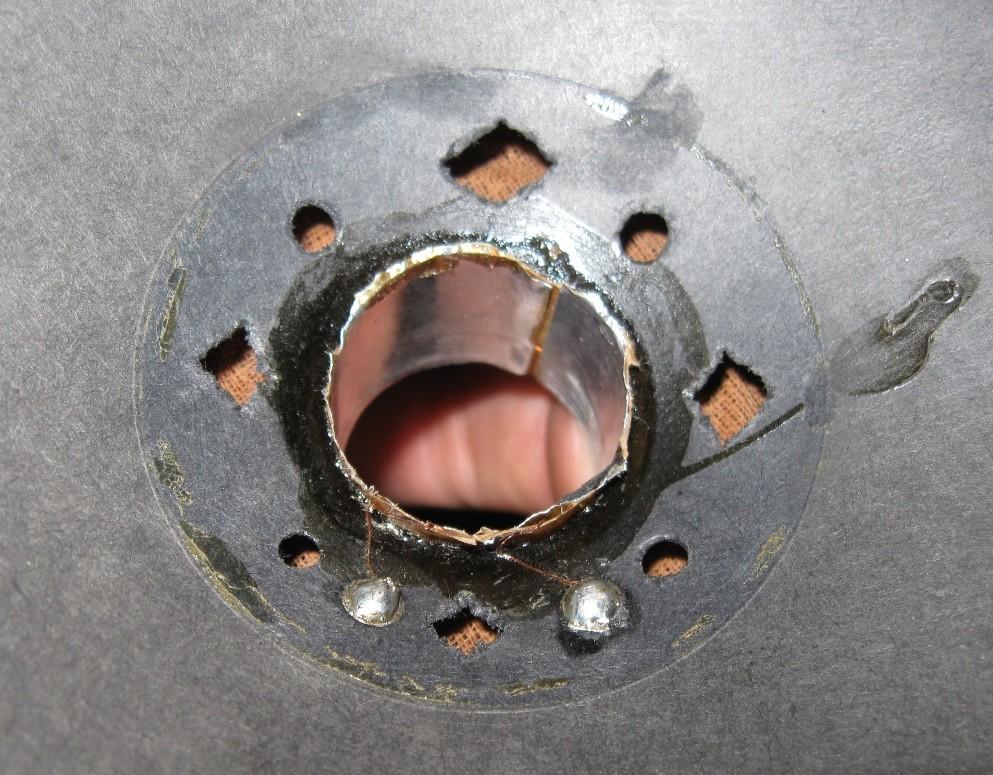

Состояние звуковой катушки:

Рама динамика:

Примерка нового колпака без предварительной обрезки:

Для увеличения магнитного потока и улучшения линейности хода я приклеил дополнительный магнит “на встречу” основному. Это позволяет создать более однородное магнитное поле в зазоре, что особенно актуально при модернизации старых динамиков, в отличие от более современных конструкций, таких как в проекте Trio SH-7.

Далее был вырезан старый кусок резины. В диффузоре я сделал дополнительные отверстия для вентиляции воздуха, так как новый колпак от 50 ГДН-3 является жестким и не пропускает воздух так, как это делают мягкие материалы. После этого proceeded к обратной сборке, тщательной центровке катушки и приклеиванию диффузора. Колпачок был изготовлен по размеру родного, но из более прочного материала.

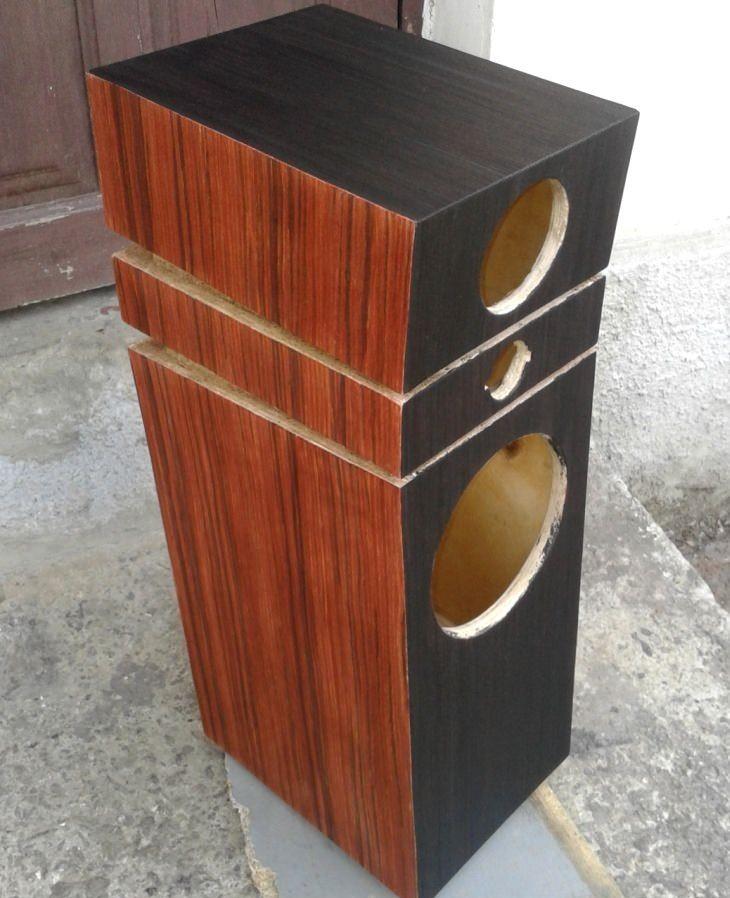

Динамики готовы и ожидают установки в корпус. Планируется использование их в трехполосной акустике, стилизованной под Focal Scala.
