Индуктивность — это фундаментальное свойство электрической цепи, определяющее способность проводника накапливать энергию магнитного поля при прохождении через него тока. Понимание этого явления критически важно для проектирования качественных аудиосистем, так как именно индуктивность определяет работу дросселей в кроссоверах и трансформаторов в усилителях мощности. Для глубокого понимания физических величин, используемых в схемотехнике, рекомендуем ознакомиться с материалом про обозначение важнейших величин в электротехнике.

Индуктивность и взаимоиндуктивность: теория и формулы

Самоиндукция и единицы измерения

Индуктивность (коэффициент самоиндукции) численно равна Э.Д.С. самоиндукции (e_L), возникающей в проводнике (контуре) при равномерном изменении тока в нем на 1 А/с. Это явление описывает, как собственное магнитное поле катушки противодействует изменению тока, что является основой работы фильтров низких частот.

L = e_L / (Δi / Δt)

Индуктивность измеряется в следующих единицах:

1 Гн = 1000 мГн → 1 мГн = 1000 мкГн → 1 мкГн = 1000 нГн

Взаимоиндукция и коэффициент связи

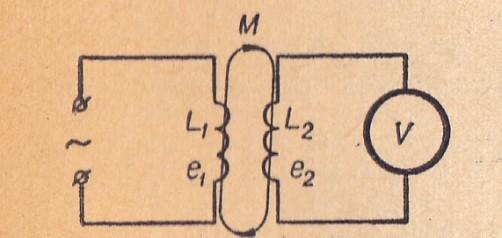

Коэффициент взаимоиндукции численно равен Э.Д.С. взаимоиндукции, возникающей в одном контуре при равномерном изменении тока на 1 А/с в другом контуре (показано на рисунке). Этот принцип лежит в основе работы трансформаторов, которые используются в таких устройствах, как AKAI GX-R6, для согласования импедансов и гальванической развязки цепей.

M = e₂ / (Δi₁ / Δt) = e₁ / (Δi₂ / Δt)

Коэффициент взаимоиндукции измеряется в тех же единицах, что и индуктивность. Связь через общий магнитный поток двух катушек индуктивностью L₁ и L₂ называется индуктивной связью, характеризуемой коэффициентом связи:

k = M / √(L₁ · L₂)

Зная коэффициент связи, можно определить коэффициент рассеяния:

σ = 1 – k² = (L₁ · L₂ – M₂) / (L₁ · L₂)

Практическое применение в современной электронике

Если катушки находятся на общем замкнутом ферромагнитном сердечнике достаточно большого сечения, то:

k ≈ 1, а σ ≈ 0

Хотя формулы классические, они лежат в основе расчета фильтров и дросселей в современных аудиосистемах. Например, при конструировании экономичного усилителя важно точно рассчитывать индуктивность катушек для минимизации искажений и обеспечения максимальной эффективности передачи сигнала. Понимание этих физических законов позволяет инженерам создавать более чистое и динамичное звучание.

Справочные данные основаны на классических принципах электротехники.
