Мостовой УМЗЧ на лампах 6ПЗС-Е: схема и подключение

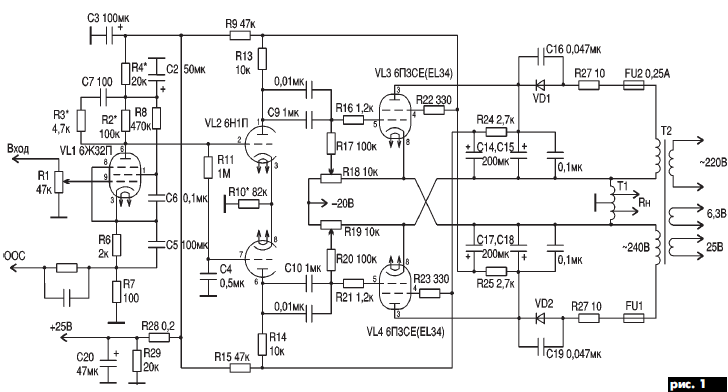

Мостовой УМЗЧ на лампах 6ПЗС-Е начинается с первого каскада на малошумящем пентоде 6Ж32П. Благодаря высокой чувствительности первого каскада лампу можно включить триодом или заменить триодом (например, 6Н23П, 6Н8 или 6Н1П) — так уменьшается число деталей и упрощается схема.

Схема первого каскада УМЗЧ Вариант схемы УМЗЧ с навесным монтажом

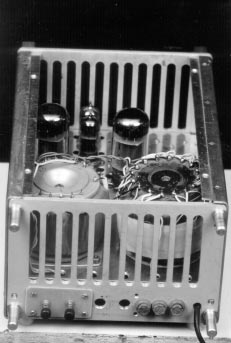

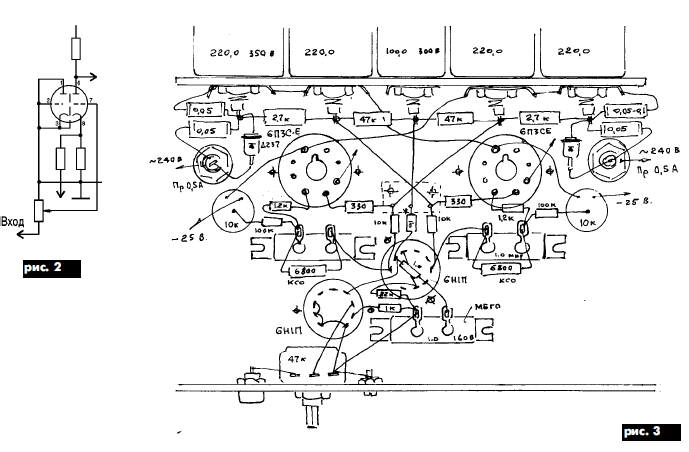

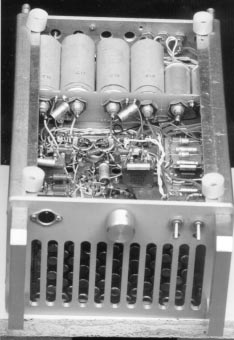

Элементы R4, R7, R8, С2, C5, C6 в этом случае из схемы нужно исключить — и первый каскад будет иметь вид, показанный на рис. 2. Конструктивно усилитель выполнен в виде моноблока с применением навесного монтажа.

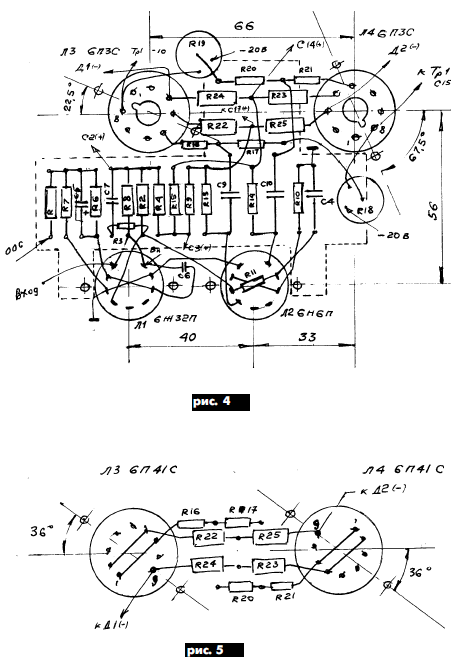

На рис. 3 показан вариант навесного монтажа УМЗЧ с использованием вспомогательных плат, выводов деталей и лепестков ламповых панелей. На рис. 4 — вариант монтажа полностью на монтажной плате: это снижает риск ошибок и упрощает тиражирование усилителя. В первом варианте применены конденсаторы типа МБГО, во втором — типа К17. Платы изготовлены из стеклотекстолита толщиной 2 мм с использованием штырьков от разъема ГРПМ.

Экранированные провода во входных цепях используют, если не удается избавиться от наводок и помех. Цепи накала и питания переменным током выполняют свитыми проводами, цепи накала оконечных ламп — отдельными парами проводом МГШВ-0,5. Цепи накала ламп предварительного каскада можно выполнить одной парой провода сечением 0,35 мм².

Технические характеристики УМЗЧ

Выходная мощность: 20 Вт
Чувствительность по входу: 300 мВ
Полоса воспроизводимых частот: 18–18 40000 Гц
Сопротивление нагрузки: 2, 4, 6, 8, 16 Ом
Коэффициент нелинейных искажений при выходной мощности 10 Вт:
18–80 Гц — 0,1%
80–18,5 кГц — 0,3%
свыше 18,5 кГц — 1%

Настройка и подключение

Регулировка УМЗЧ сводится к установке смещения на управляющей сетке фазоинвертора VL2 подбором сопротивлений резисторов R10, R2, R4, а также к установке напряжения смещения на сетках выходных ламп резисторами R18 и R19 согласно паспортным данным на конкретные лампы. Для 6ПЗС — 13 В с последующим регулированием по минимуму фона и искажений.

Подключение нагрузки: нагрузку подключают к выводам выходной части обмотки, с которых можно получить максимум громкости. Электролитические конденсаторы фильтра располагают на максимальном расстоянии от выходных ламп. Их можно разместить на вспомогательной плате из стеклотекстолита толщиной 3,4 мм в нише шасси под трансформаторами.

В качестве силового трансформатора можно использовать стандартные трансформаторы типов ТАН63, ТАН65, ТАН77, ТАН78, ТАН79, ТАН112, ТАН121.

В качестве выходных ламп можно использовать, например, 6П41С, EL34, 6Л6, 6П27С. Вариант компоновки выходного каскада с лампой 6П41С показан на рис. 5.

Выбор ламп: если вы подбираете альтернативы по пентодам, посмотрите также материал про пентод 6В1П — он часто используется в похожих каскадах по логике включения.


Литература РАДІОАМАТОР 5.2000 Автор: К.И. Вайсбейн, г. Киев
