Микрофонные усилители

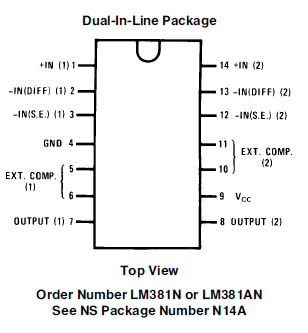

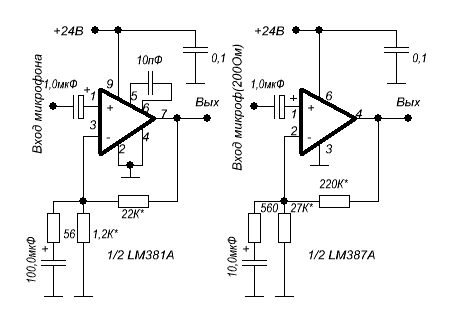

1. Коэффициент усиления 52дБ, отношение сигнал/шум не более — 69дБ, КНИ=0,1%, входное напряжение 2мВ.

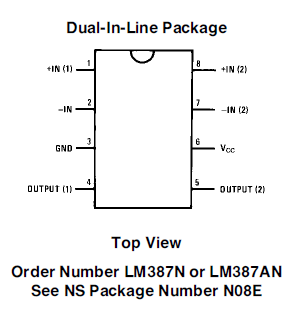

2. Коэффициент усиления 52дБ, отношение сигнал/шум не более — 67дБ, КНИ=0,1%, входное напряжение 2мВ.
.
2. Коэффициент усиления 52дБ, отношение сигнал/шум не более — 67дБ, КНИ=0,1%, входное напряжение 2мВ.
В обеих схемах ОУ можно заменить на К548УН1А со своими цепями коррекции/

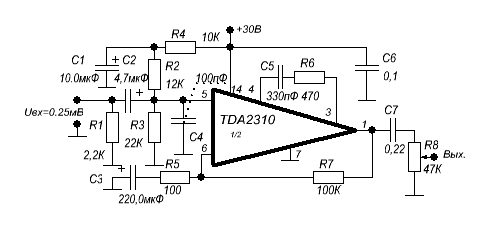

.Микрофонный усилитель с высокой скоростью нарастания (50В/мкс) выходного сигнала
Коэффициент усиления 60дБ, частотный диапазон от 15 до 100000кГц при неравномерности АЧХ не более +/-0,56дБ, выходное напряжение 5В при коэффициенте нелинейных искажений не более 0,05% на частоте 20кГц.
