Малошумящий предварительный усилитель

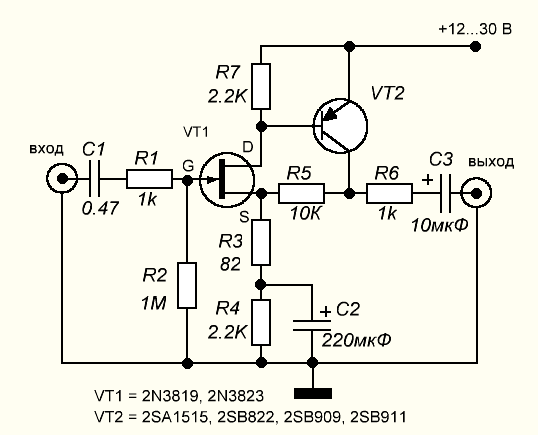

На рисунке показана схема простого малошумящего предварительного усилителя. Входное сопротивление усилителя 1 МОм, выходное 1 кОм. Частотный диапазон предварительного усилителя от 10 Гц до 450 кГц при неравномерности АЧХ 3 дБ и от 20 Гц до 200 кГц при неравномерности АЧХ 1 дБ.

Напряжение питания усилителя может быть в пределах от 12 до 30 В.

Источник — http://wiringdiagramcircuit.com/low-noise-preamplifier-circuit/
