ЛОРТА УП-005С

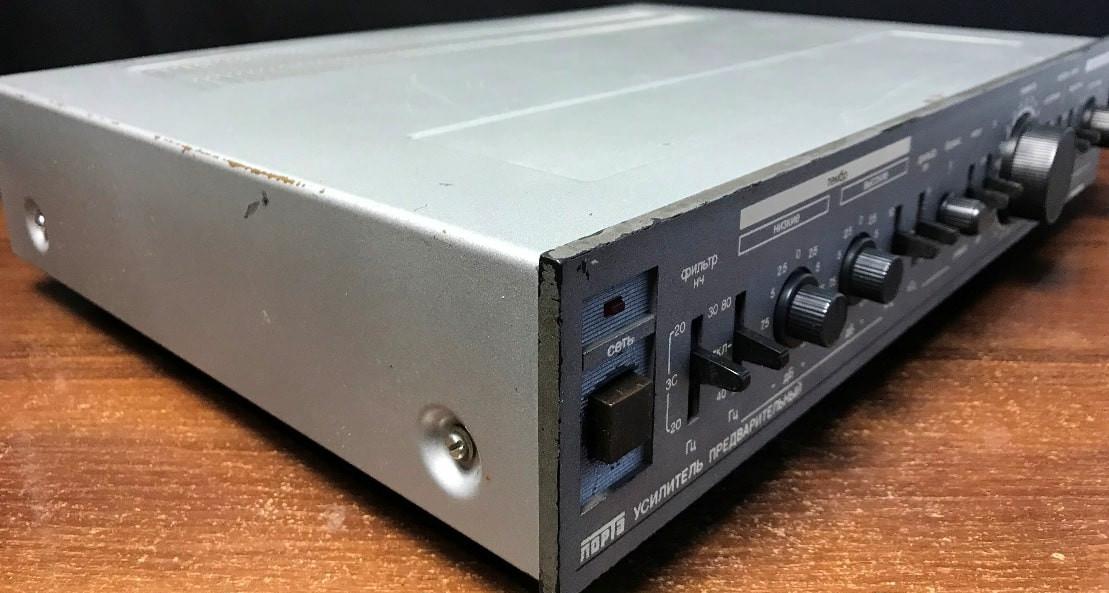

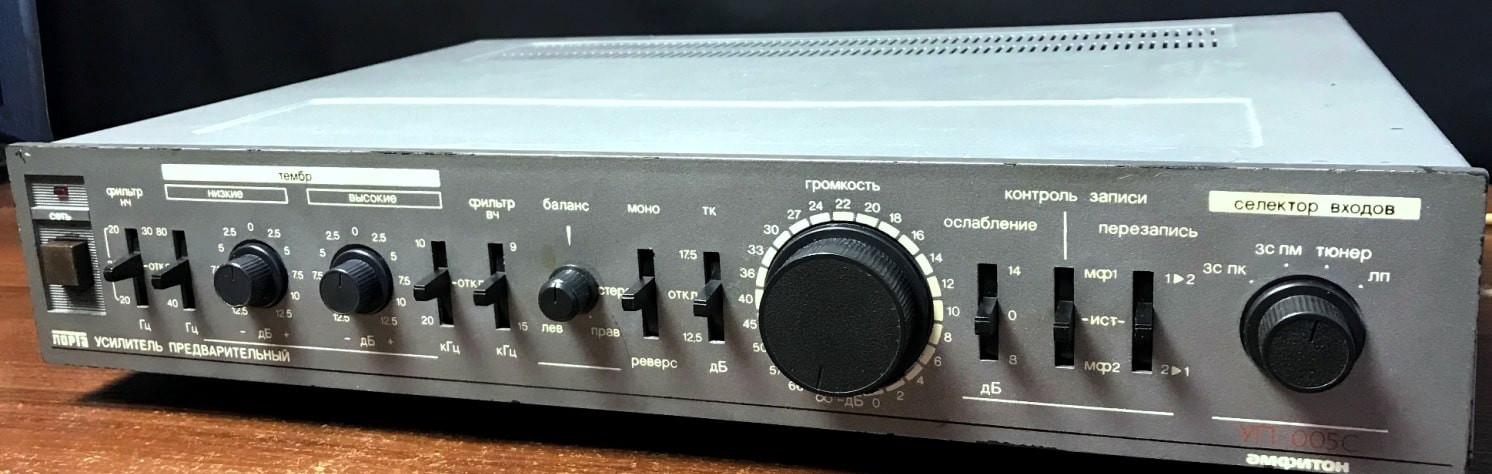

Стереофонический предварительный усилитель ЛОРТА УП-005С выпускался на Львовском производственном объединении им. Ленина (Украина). Внешне прибор по расположению регуляторов напоминает Амфитон УП-003, однако имеет собственный уникальный дизайн корпуса. Внутри устройства реализована полная аналоговая схемотехника, схожая с решениями Амфитона, что позволяет предположить использование близких схемных решений. Модель, представленная на фотографиях, относится к 1993 году выпуска.

Технические характеристики ЛОРТА УП-005С:

Диапазон рабочих частот: 20 – 25000 Гц

Неравномерность АЧХ в диапазоне 20-25000 Гц: ±0,3 дБ

Коэффициент гармоник на частоте 1000 Гц: 0,007%

Коэффициент интермодуляционных искажений: 0,02%

Отношение сигнал/взвешенный шум для линейного входа: 90 дБ

Максимальное напряжение на выходе усилителя: 10 В

Сопротивление линейного входа: 47 кОм

Диапазон регулировки тембра НЧ и ВЧ: ±12,5 дБ

Потребляемая мощность от сети: 20 Вт

Габаритные размеры (ШхВхГ): 460х91х363 мм

Масса: 6,5 кг

Описание конструкции и схемотехники

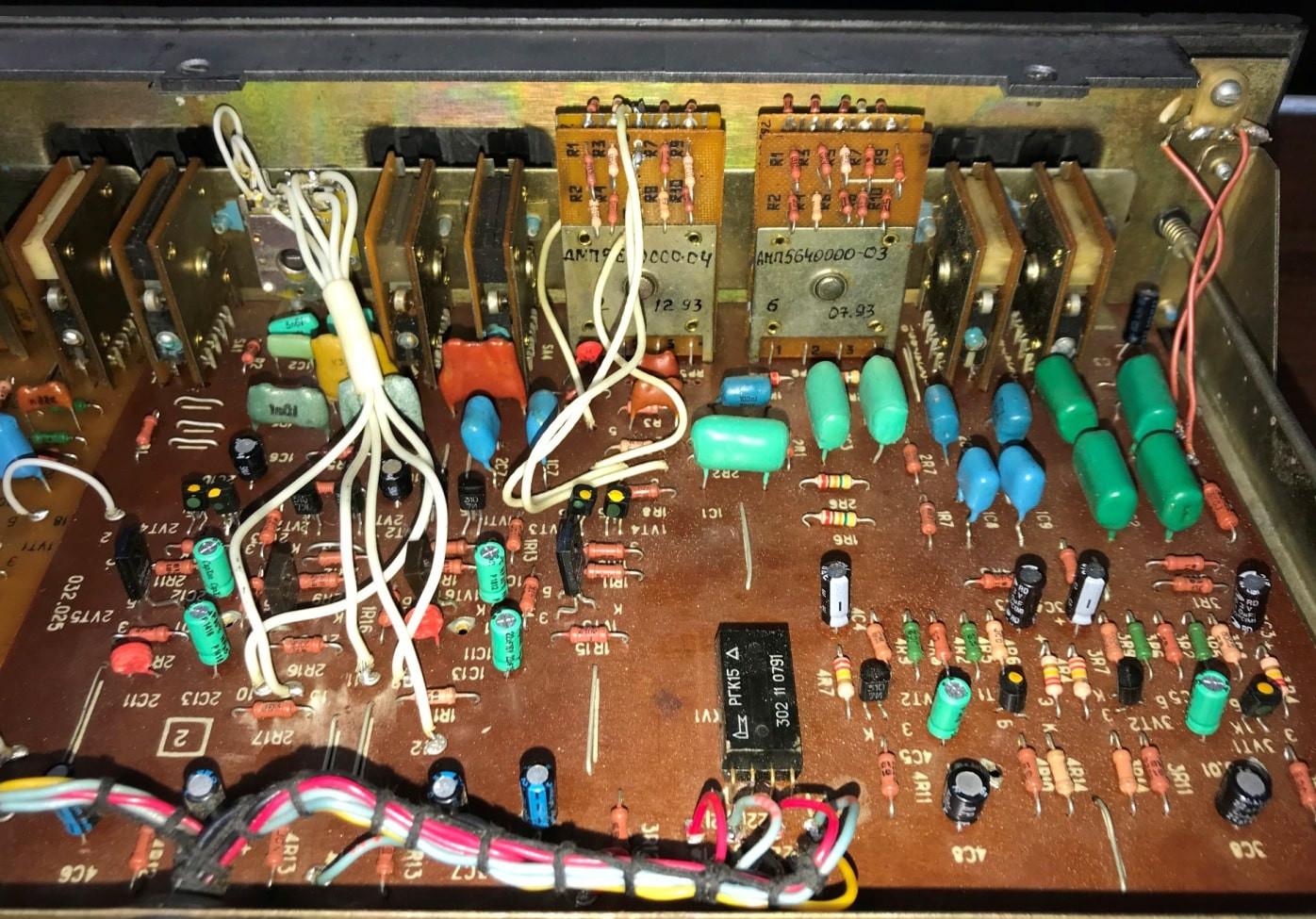

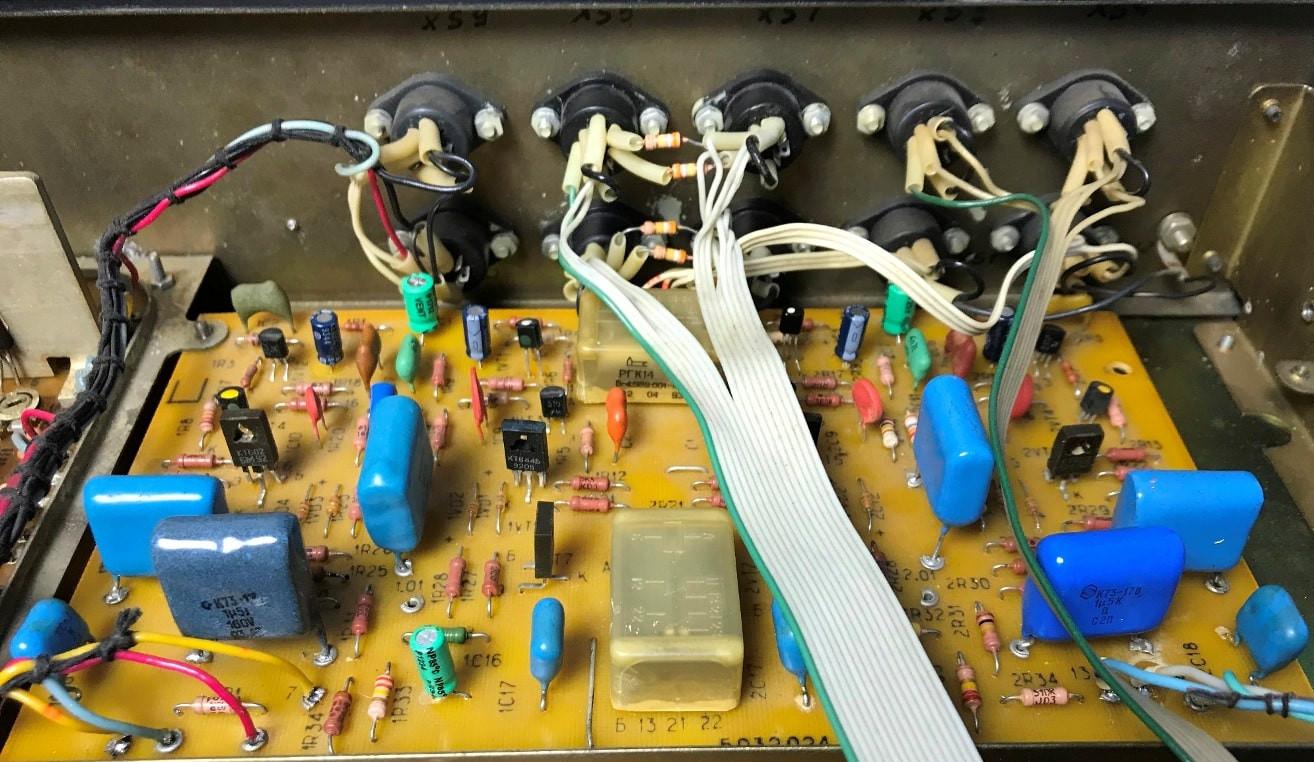

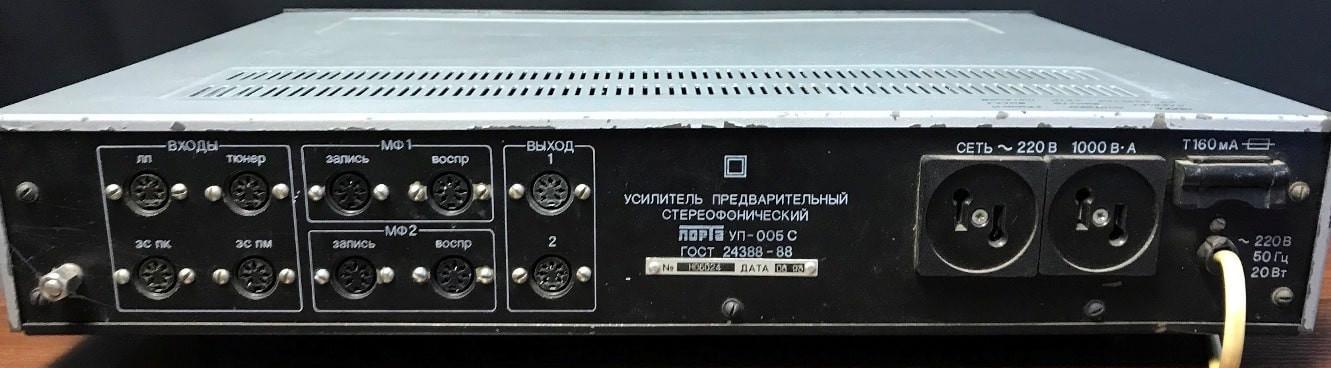

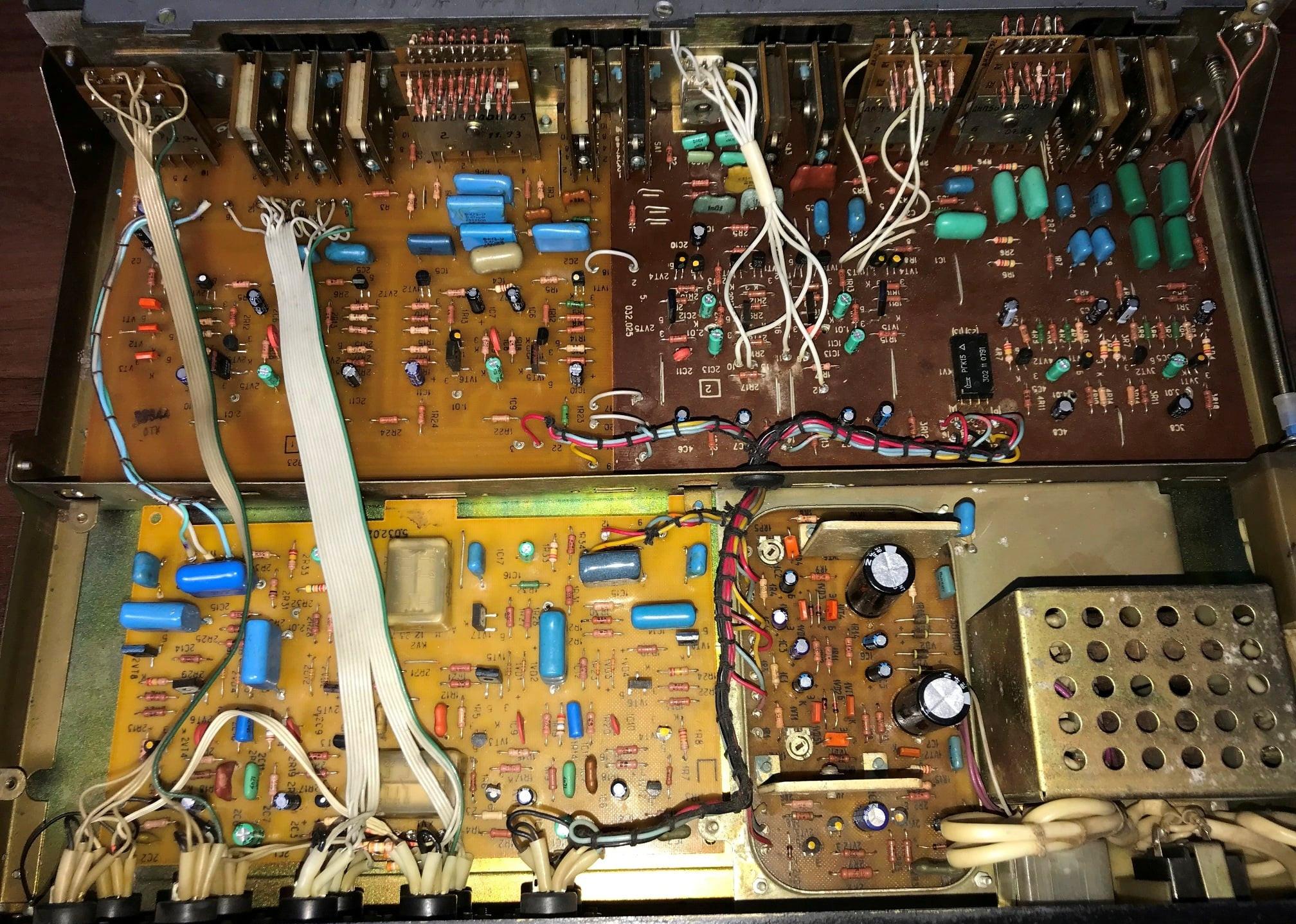

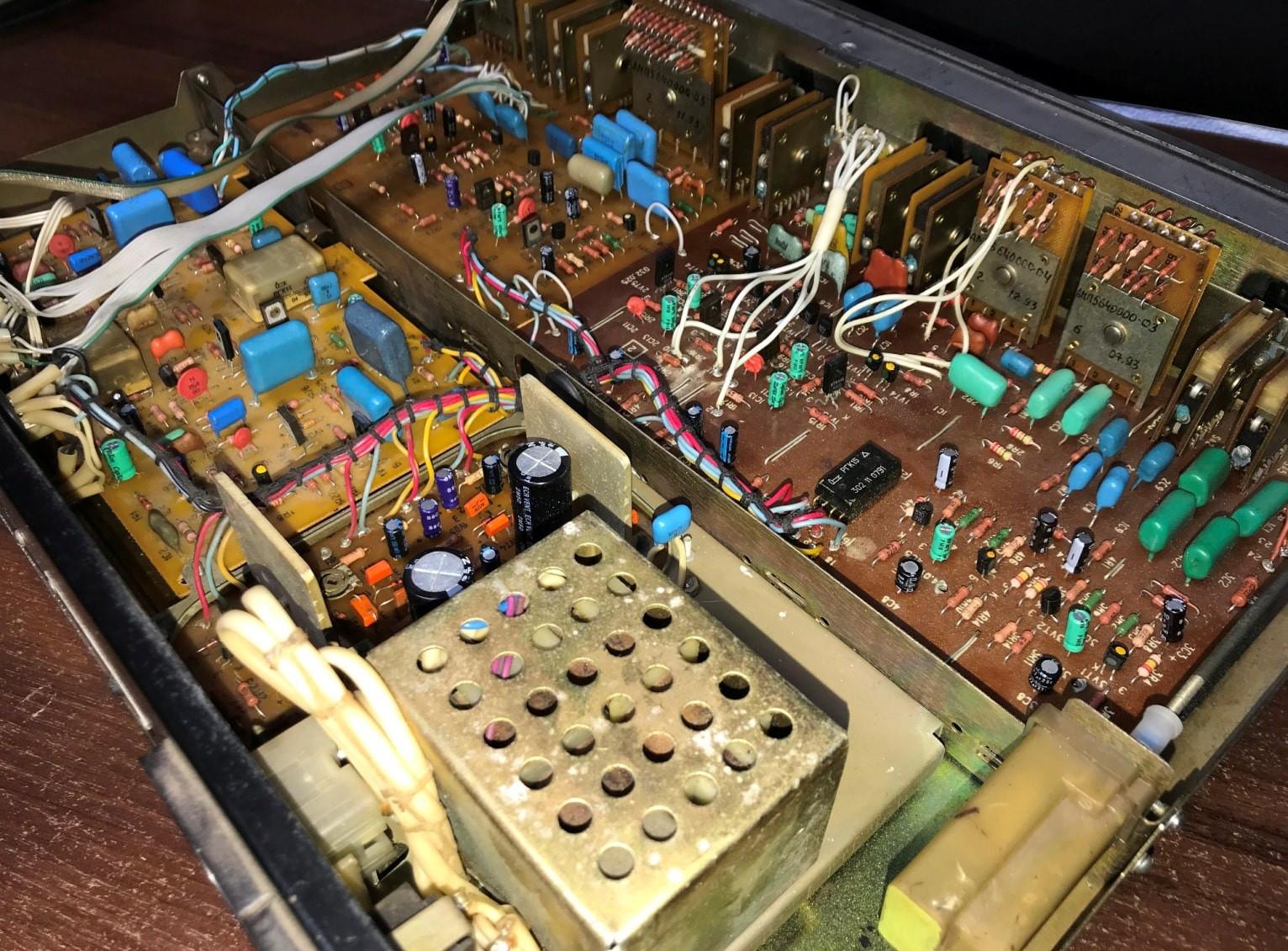

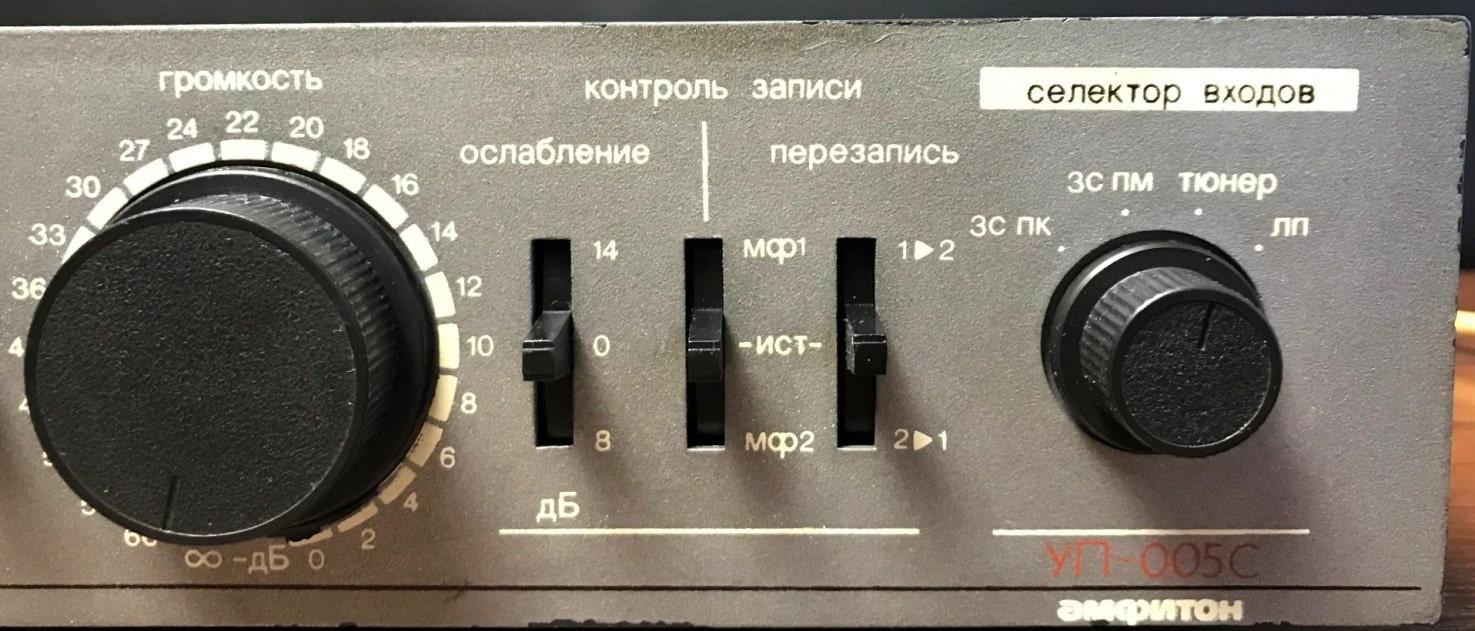

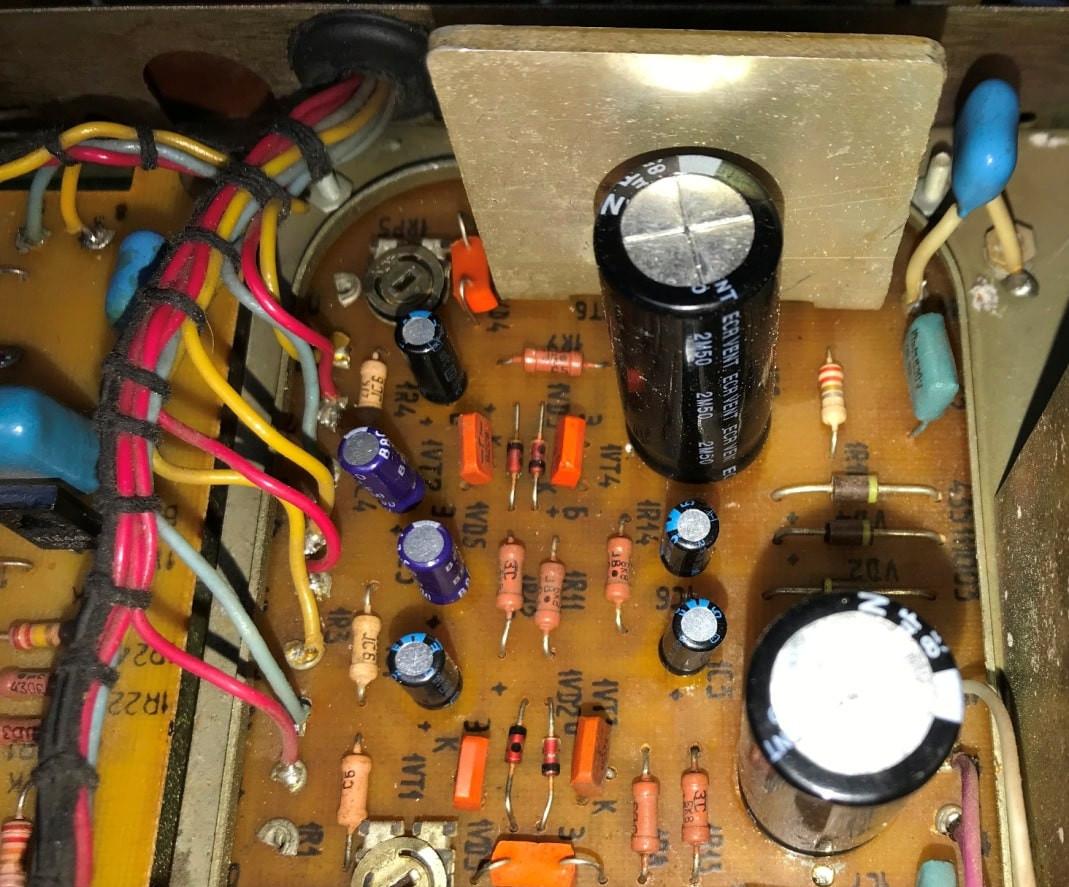

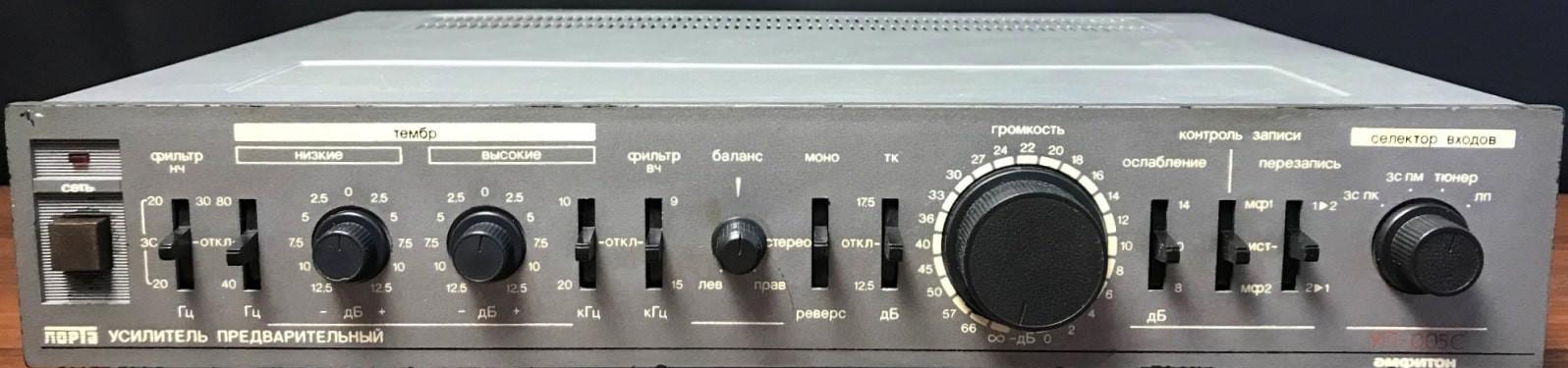

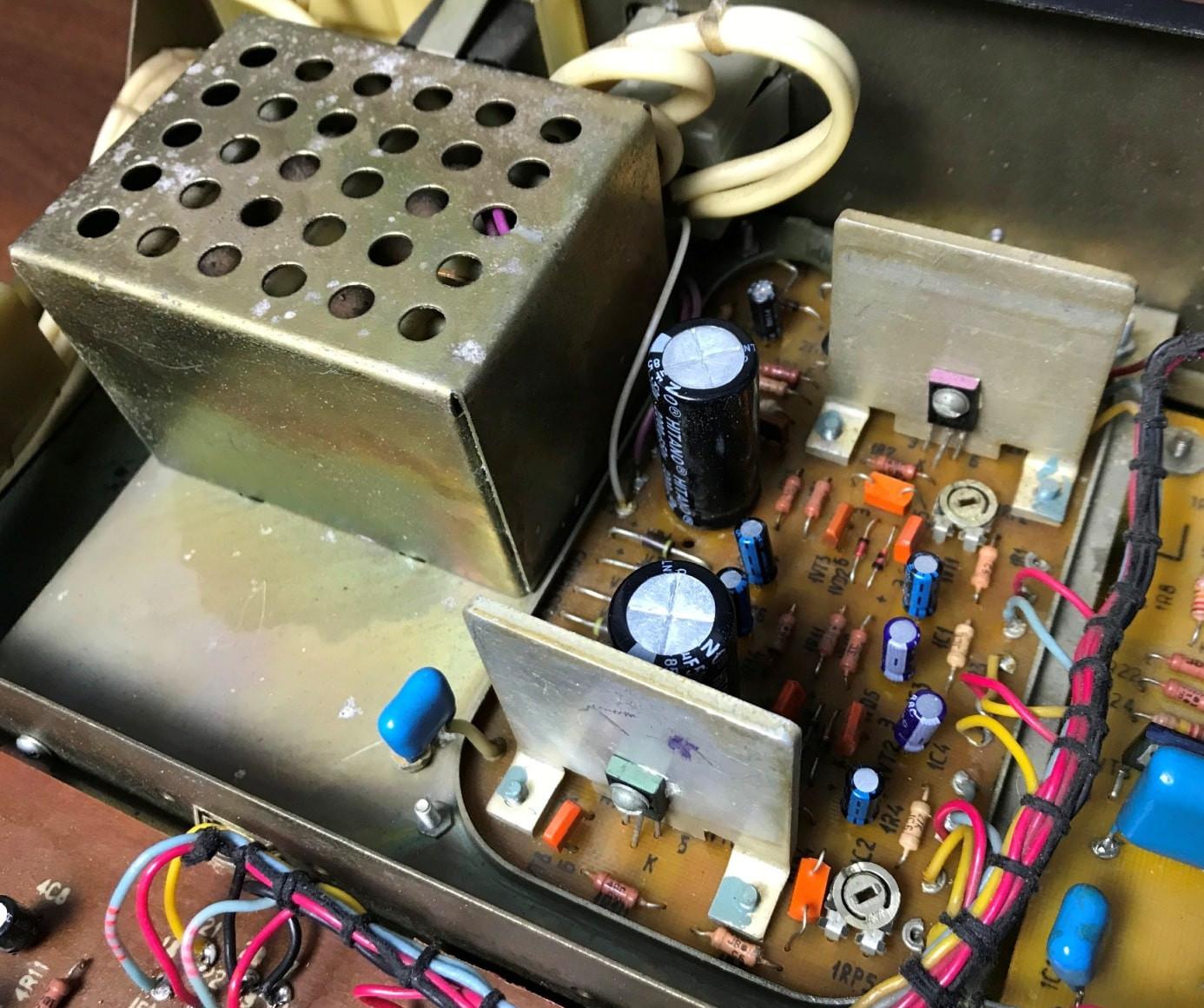

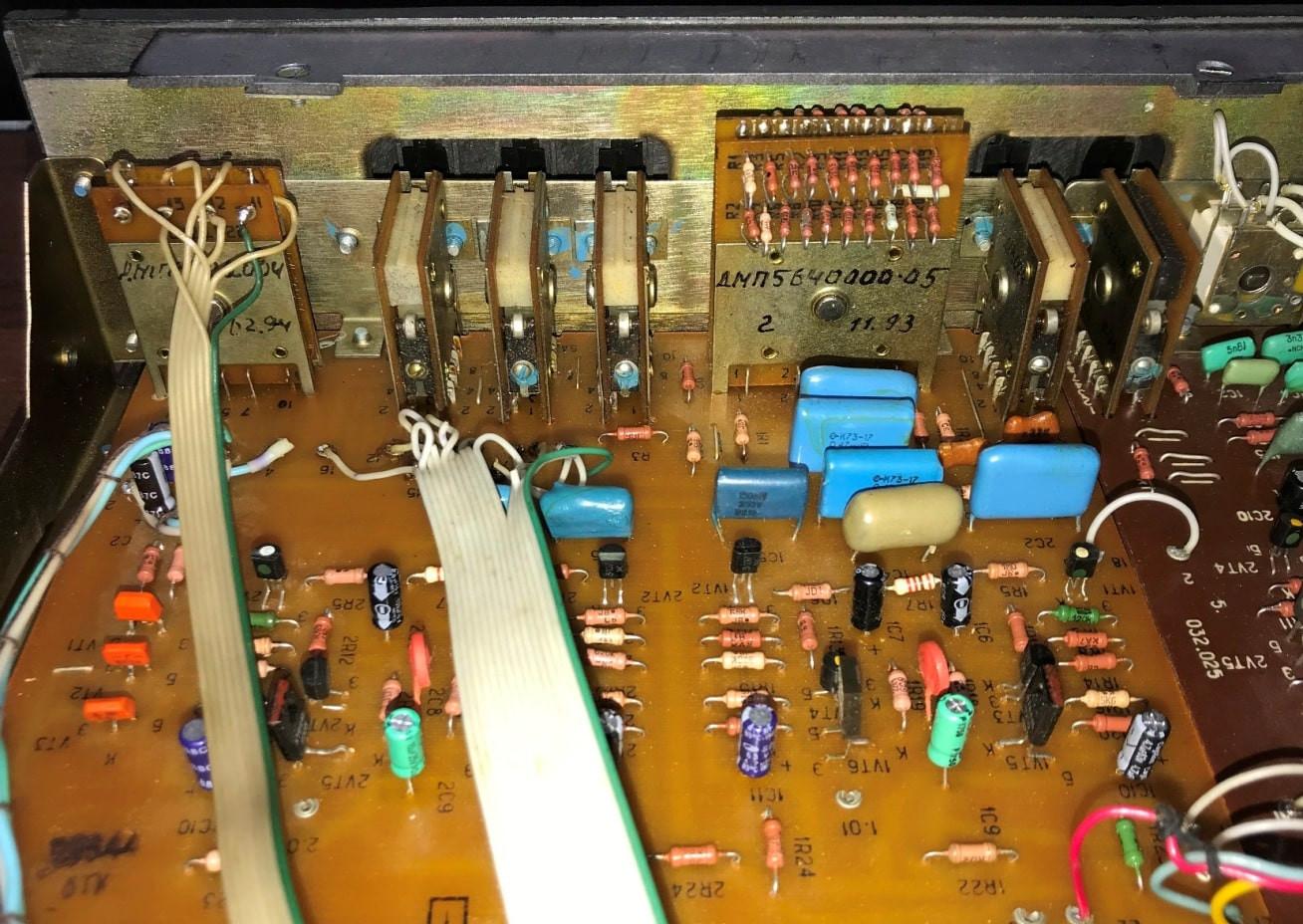

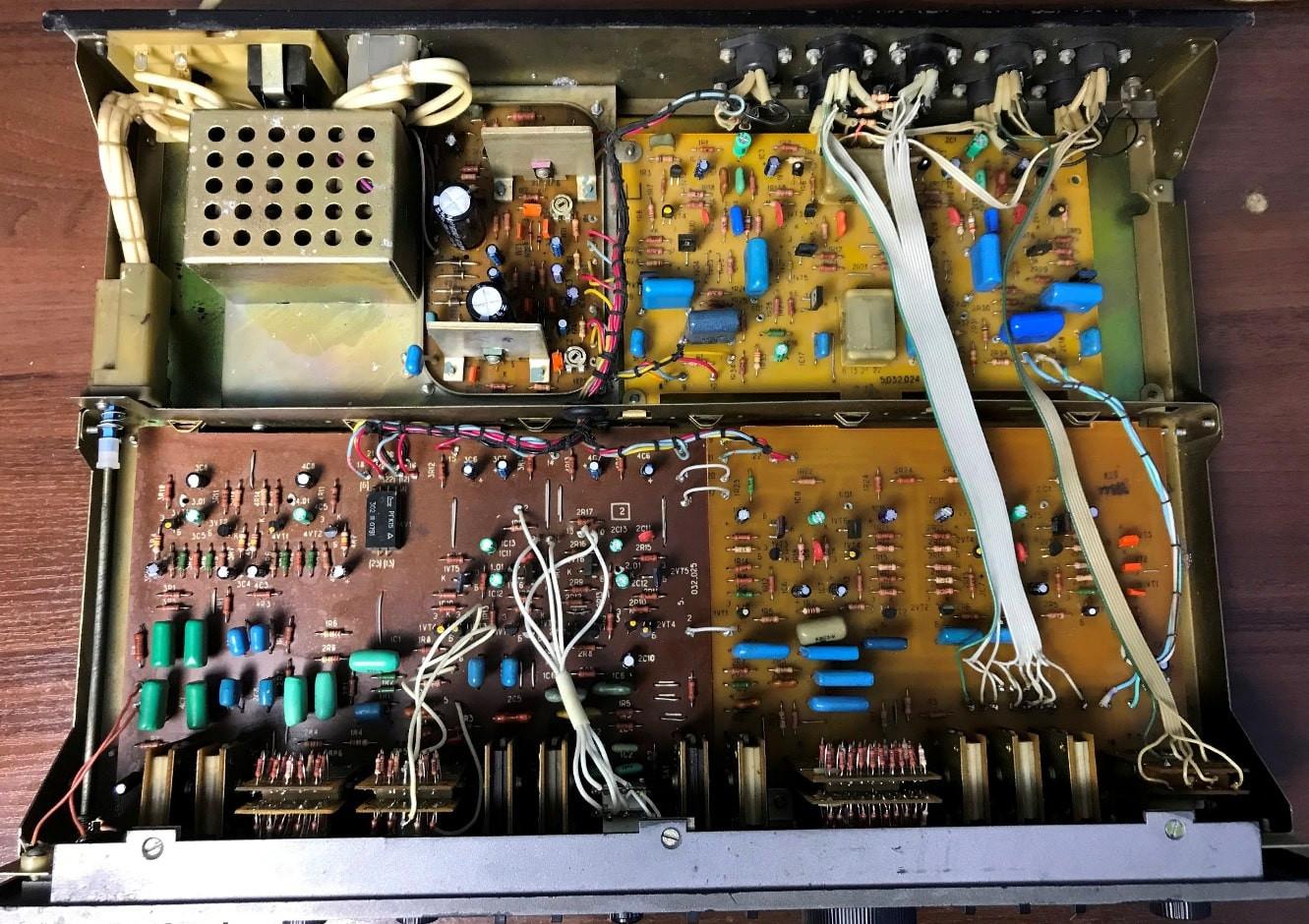

Усилитель обеспечивает номинальное выходное напряжение 1 В и рассчитан на совместную работу со стереоусилителем мощности и другими бытовыми блоками радиокомплекса. Конструктивно устройство выполнено на стальном шасси. Передняя панель дополнительно закрывается декоративной алюминиевой панелью, на которой выведены все органы управления. Верхняя крышка стальная, закрывает не только верхнюю часть корпуса, но и боковые стенки. Задняя панель стальная, на ней находится полная коммутация усилителя. Внутри основные узлы выполнены на печатных платах, трансформатор блока питания экранирован и здесь уже меньше по габаритным размерам, чем в Амфитоне УП-003.

Все каскады усилителя собраны по симметричной двухтактной схеме с двухполярным питанием, благодаря чему уровень четных гармоник и фона сведен к минимуму. Высокое качество звучания с входа “ЗС” обеспечивается корректирующим усилителем с опережающей фазовой коррекцией и широкой полосой открытого контура, что способствует снижению динамических искажений. Эффективная тонкомпенсация в сочетании с дискретным регулятором громкости обеспечивает высококачественное звучание практически при любом уровне громкости. Для тех, кто ищет более современные решения для сабвуферов, можно также обратить внимание на усилитель Ускова.

Функциональные возможности

В усилителе Лорта УП-005С имеется:

возможность оперативного выбора источников фонограмм;
дискретные регуляторы ВЧ, НЧ и громкости, с возможностью переключения глубины тонкомпенсации и её отключения;
