Усилитель Лорта 150УМ-205С: характеристики и описание

Изготовитель: Золочевский радиозавод, г. Золочев, Львовская область (филиал Львовского государственного завода “ЛОРТА”), выпуск 1994 года. Это устройство является классическим примером советской Hi-Fi техники, наряду с популярными того времени. Меридиан-246 часто упоминается в контексте сравнения, однако Лорта предлагает свои уникальные решения в области усиления мощности.

Назначение: Устройство предназначено для высококачественного усиления стерео сигналов от источников звуковых программ с выходным напряжением порядка 1 В до значения, обеспечивающего выходную мощность 50 Вт в каждом канале на нагрузке 8 Ом. Усилитель рассчитан на совместную работу с предварительным усилителем или эквалайзером. Важно: Не допускается к работе с АС, имеющими в своем составе электростатические и пьезоэлектрические головки громкоговорителя. Рекомендуемый тип наушников — ТДС-7 или ТДС-15.

Характеристики Лорта 150УМ-205С

Эффективный диапазон частот: 20 – 31500 Гц

Неравномерность АЧХ относительно 1 кГц в диапазоне:

20 – 20000 Гц: ±0,4 дБ
20 – 31500 Гц: ±1,5 дБ

Различие каналов по усилению: 0,5 дБ

Выходная мощность на нагрузку 8 Ом:

ограниченная температурой: 6,25 Вт
ограниченная искажениями: 50 Вт
максимальная долговременная: 150 Вт
максимальная кратковременная: 200 Вт

Общие гармонические искажения в стандартных условиях: 0,025%

Общие гармонические искажения как функция частоты: 0,05%

Общие гармонические искажения как функция амплитуды: 0,1%

Интермодуляционные искажения 2 порядка: 0,06%

Входное сопротивление: 10 кОм

Выходное сопротивление:

для подключения АС: 0,4 Ом
для подключения наушников: 120 Ом (±20 Ом)

Переходное затухание между каналами:

на частоте 1000 Гц: 66 дБ
в диапазоне 250 – 10000 Гц: 60 дБ

Отношение сигнал/шум:

невзвешенный: 81 дБ
взвешенный: 102 дБ

Отношение сигнал/фон: 87 дБ

Потребляемая мощность от сети:

в простое: 5 Вт
в стандартных условиях: 125 Вт
при номинальных условиях: 330 Вт

Время готовности к работе усилителя с момента включения: 2 – 8 с

Внешние размеры (ШхВхГ): 460х90х353 мм

Вес: 10,6 кг

Описание конструкции Лорта 150УМ-205С

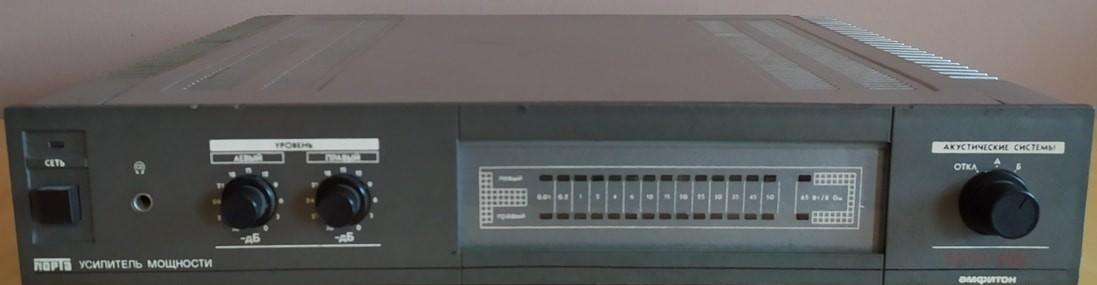

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель алюминиевая. Ручки регуляторов и кнопки выполнены из пластмассы. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.

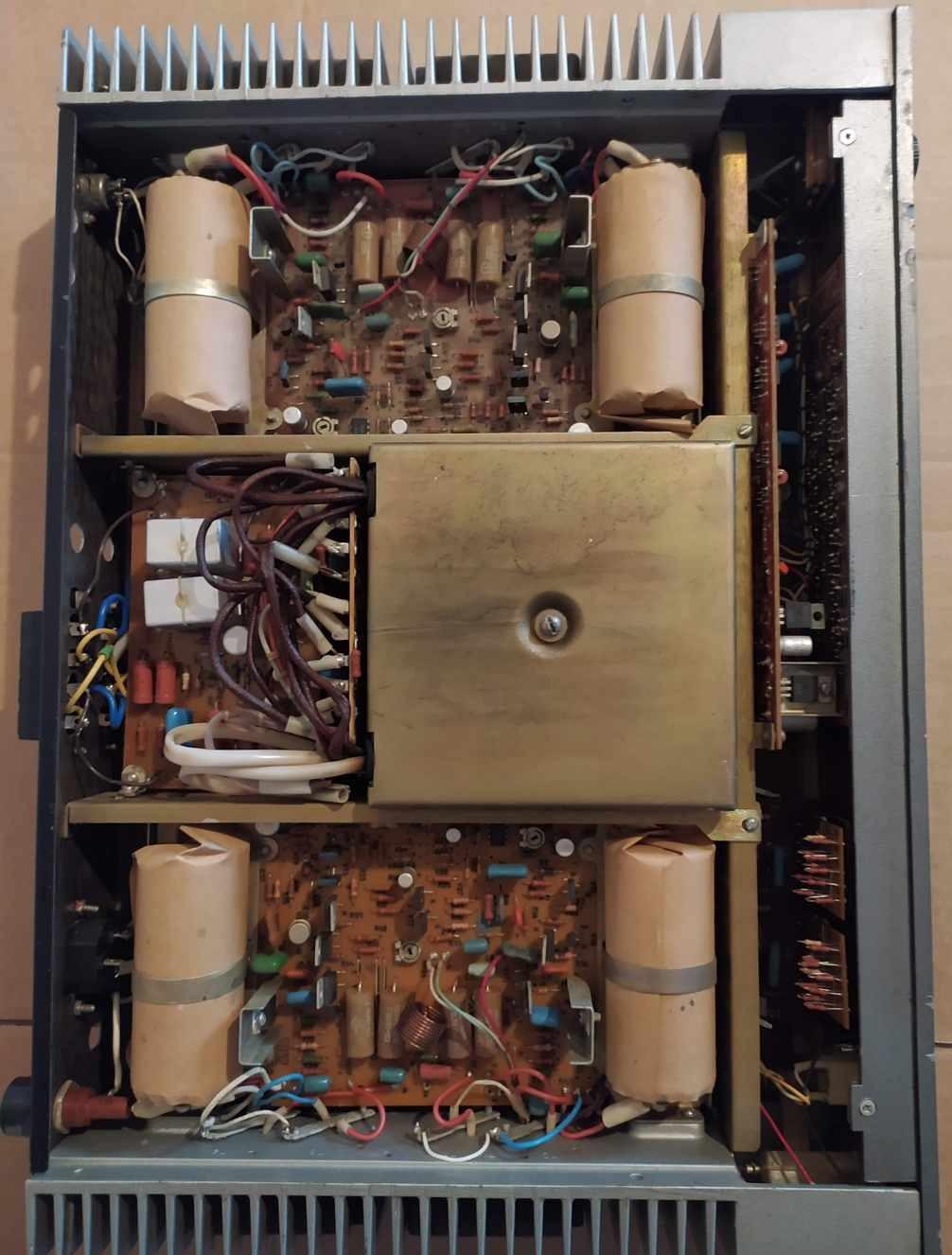

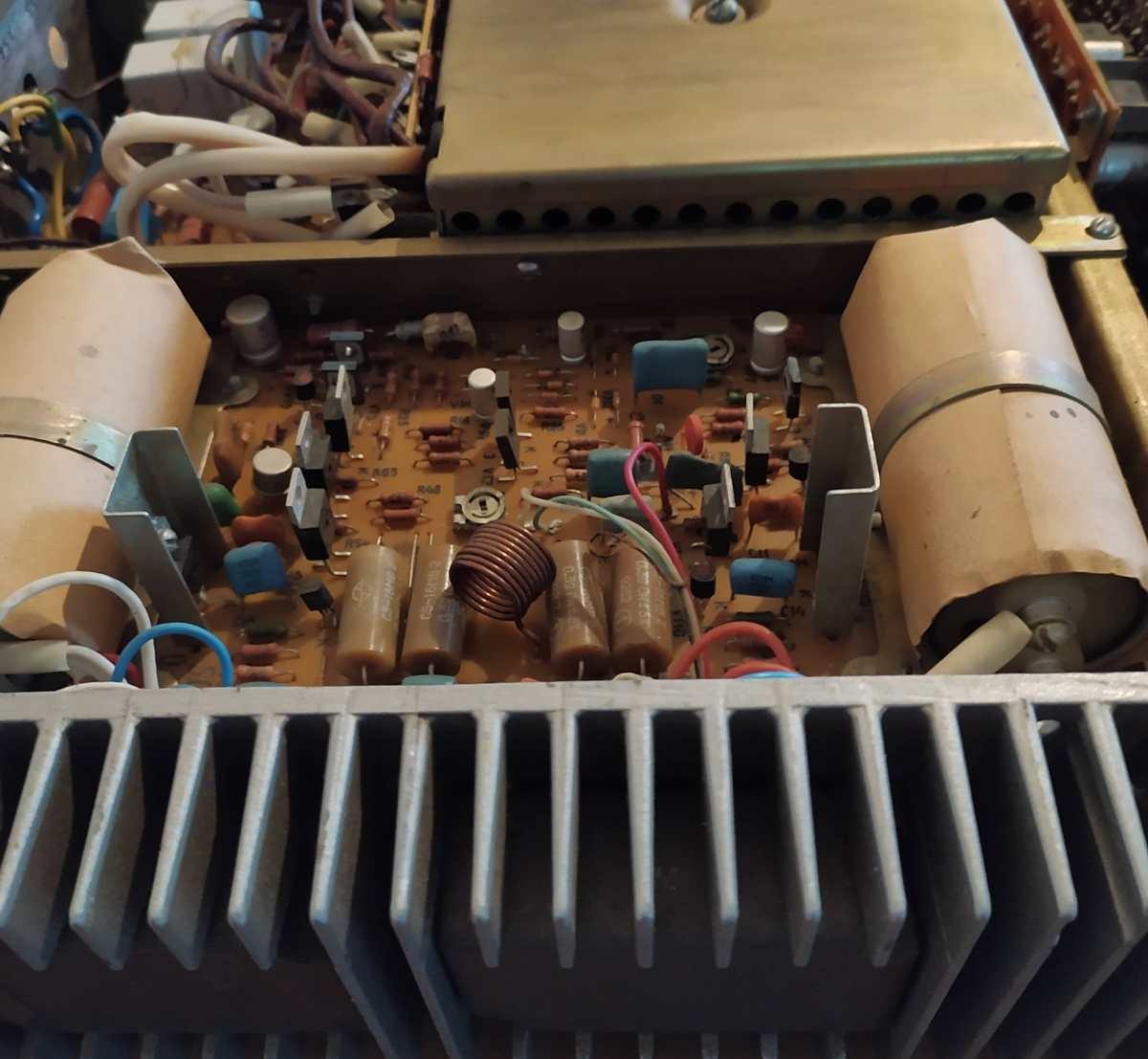

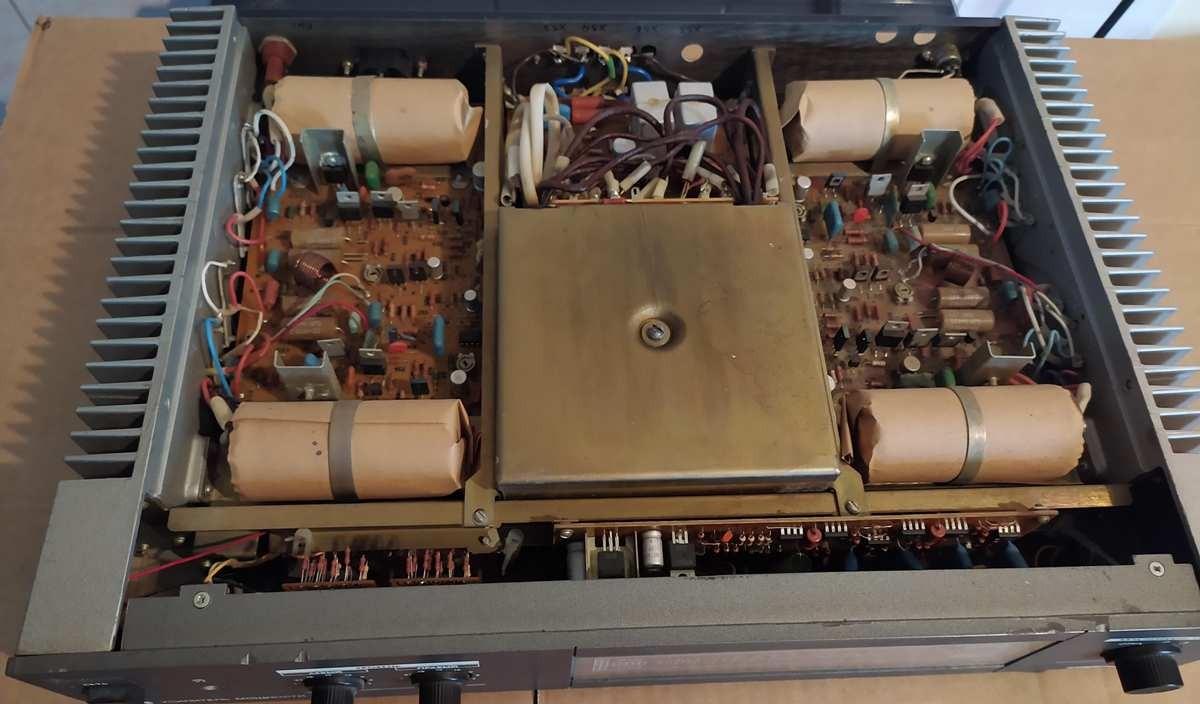

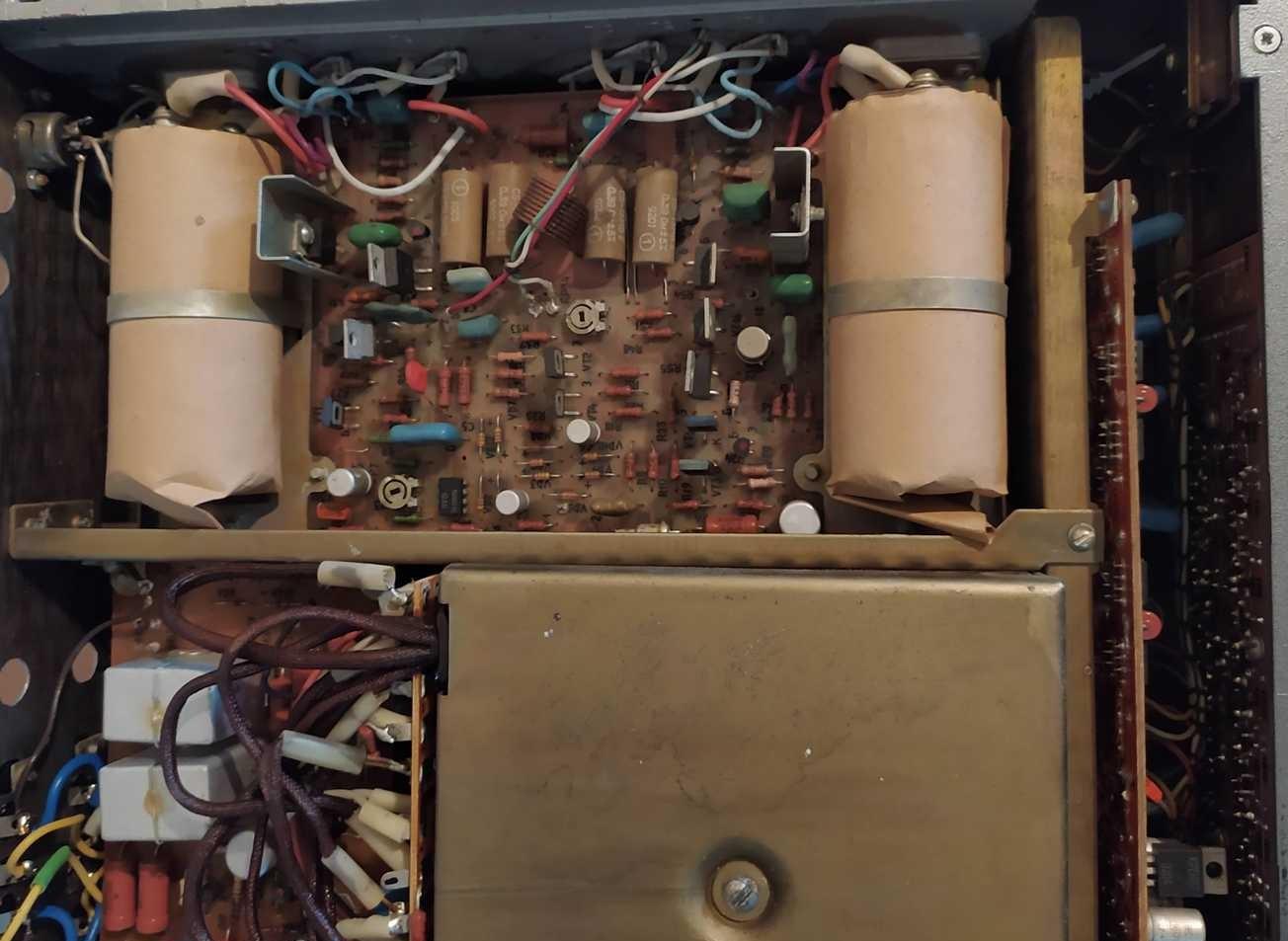

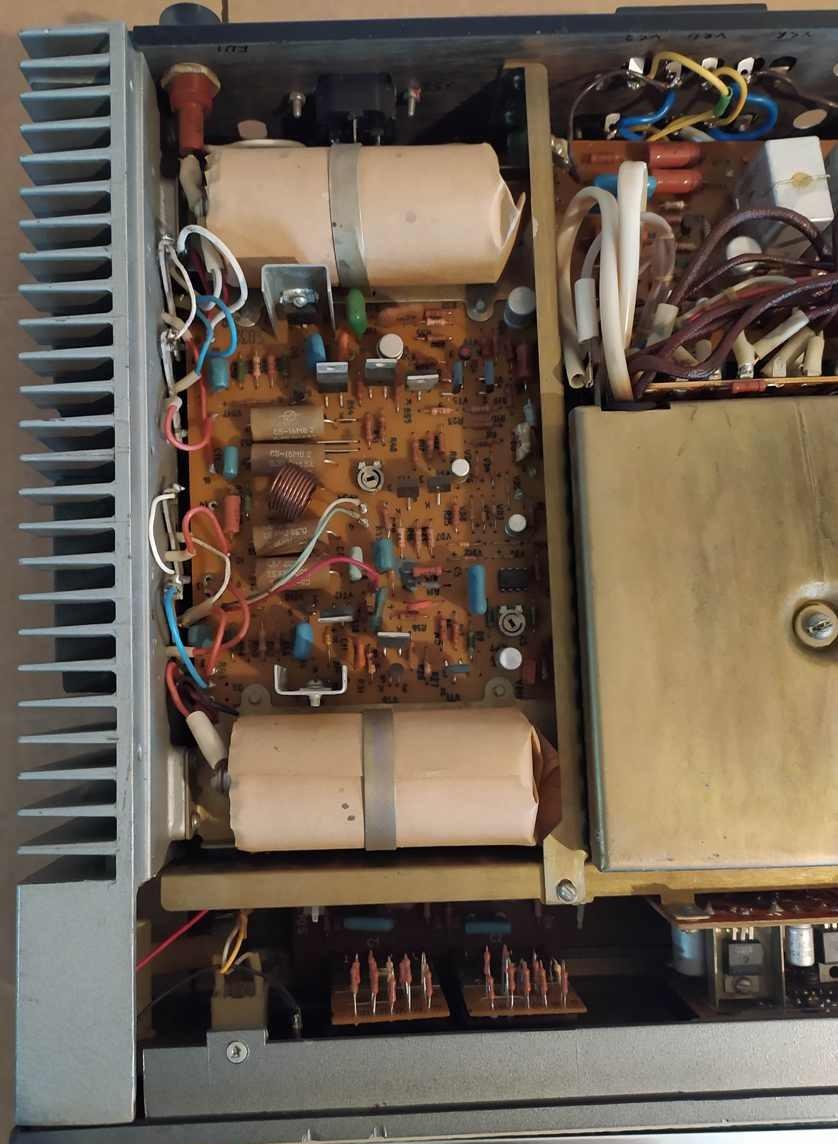

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки – предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух.

Допускается работа усилителя с АС сопротивлением 4 Ом с долговременной максимальной мощностью не менее 180 Вт. Рекомендуемое выходное сопротивление источника сигнала, подключаемого к входу усилителя не менее 1 кОм. Подключение к усилителю АС сопротивлением менее 4 Ом недопустимо и может привести к выходу усилителя из строя. Для тех, кто ищет более простые аналоги, стоит обратить внимание на Ломо 6У-34-3У, хотя Лорта 150УМ-205С обладает более широкими функциональными возможностями.

Возможности усилителя Лорта 150УМ-205С:

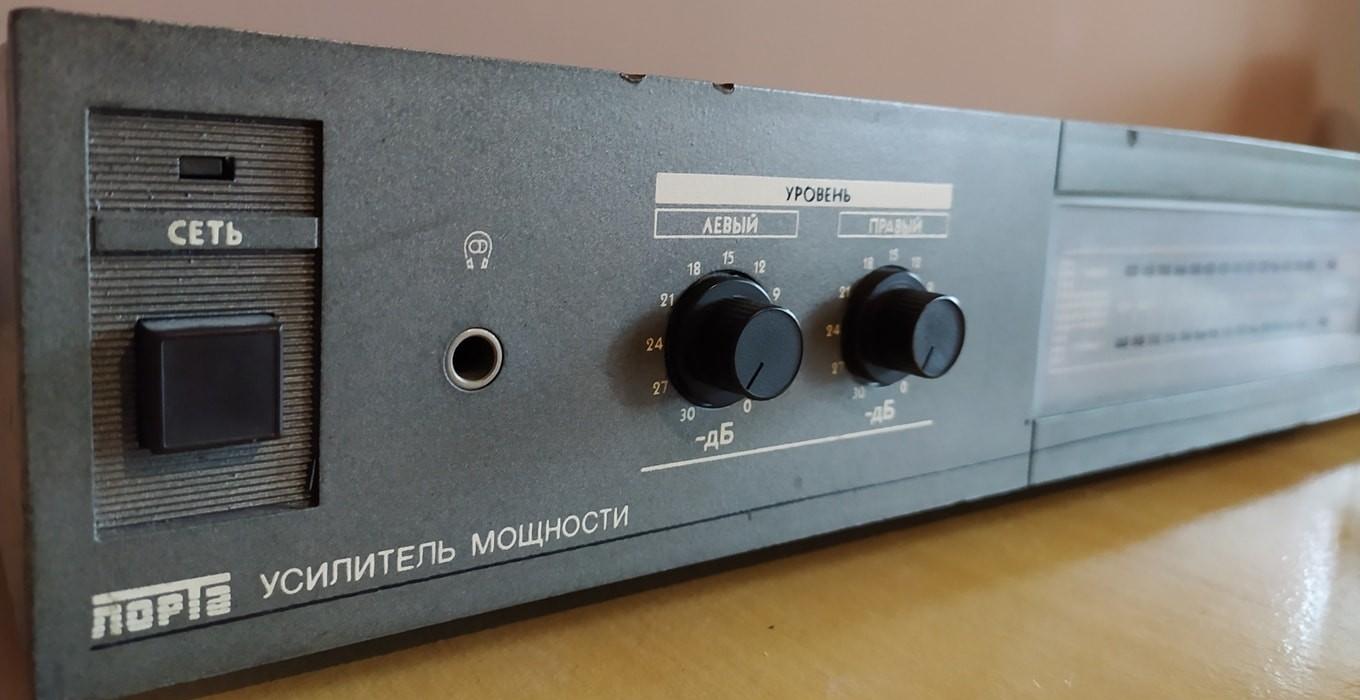

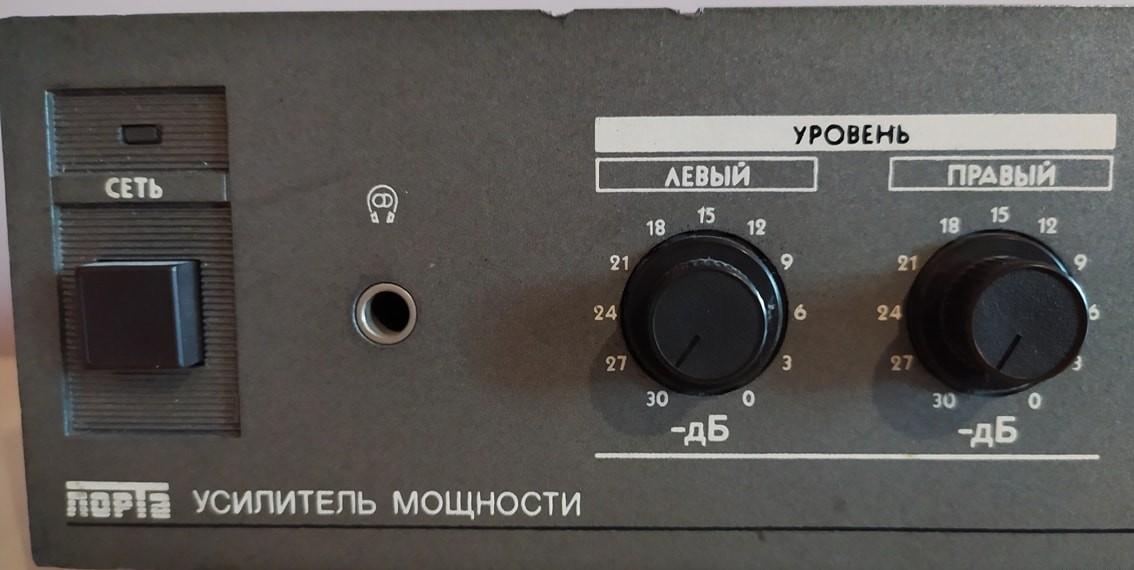

1. независимая дискретная регулировка уровня выходного сигнала в каждом канале с дискретностью -3 дБ;

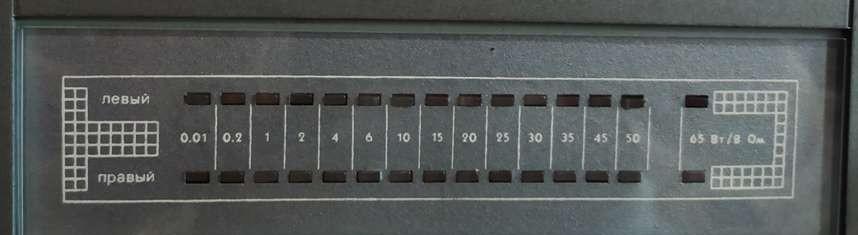

2. светодиодная индикация уровня выходного сигнала каждого канала;
3. индикация срабатывания защиты каждого канала;

4. подключение второго комплекта АС;
5. отключение АС;
6. выход для подключения наушников;

7. защита АС от перегрузки постоянным током при внезапном выходе усилителя из строя и защита усилителя от короткого замыкания на выходе;
8. сетевая розетка на задней панели для подключения устройства с потребляемой мощностью не более 220 В А.

В состав усилителя Лорта 150УМ-205С входят:

1. два оконечных усилителя, обеспечивающих усиление сигналов до мощности 50 Вт в каждом канале;
2. фильтр НЧ (на входе оконечных усилителей), обеспечивающий ограничение высоких частот выше 100 кГц;
3. узел защиты, обеспечивающий защиту усилителя от перегрузки и короткого замыкания на выходе;

4. индикатор уровня сигнала, состоящий из преобразователя аналог-код и узла индикации;
5. блок питания.

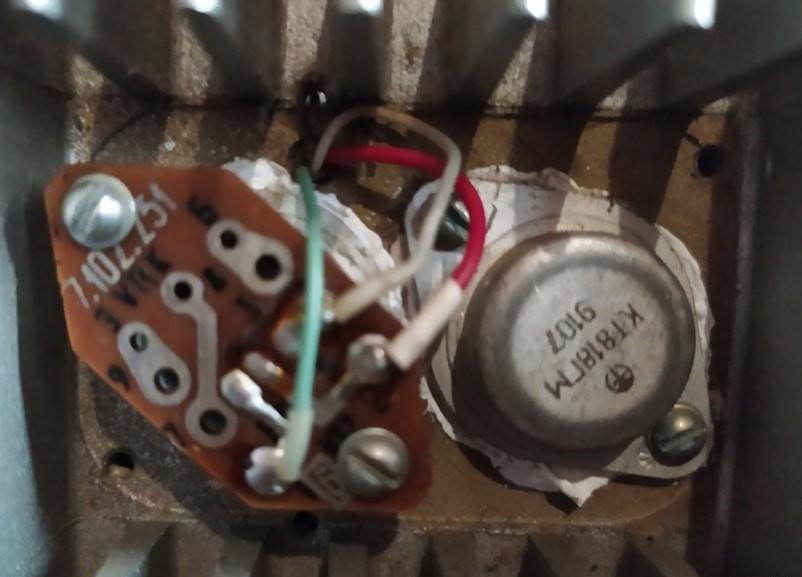

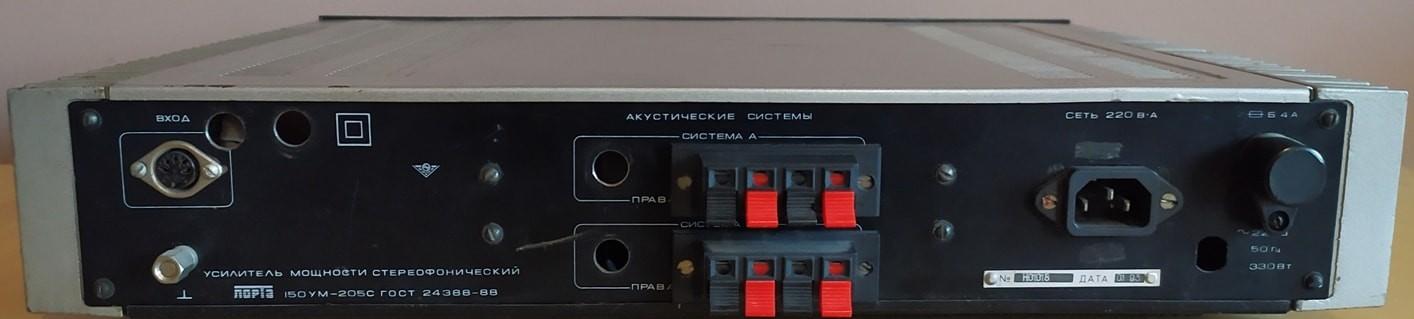

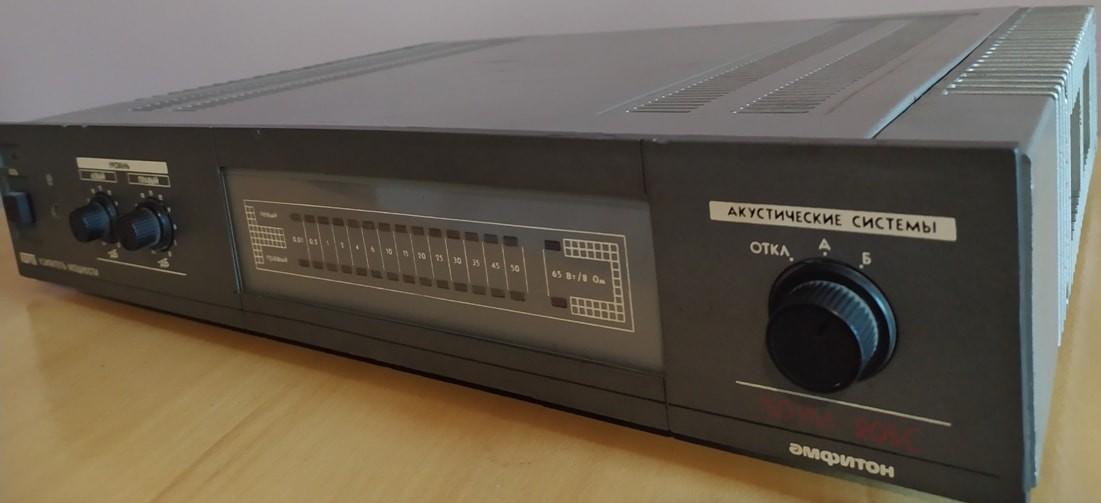

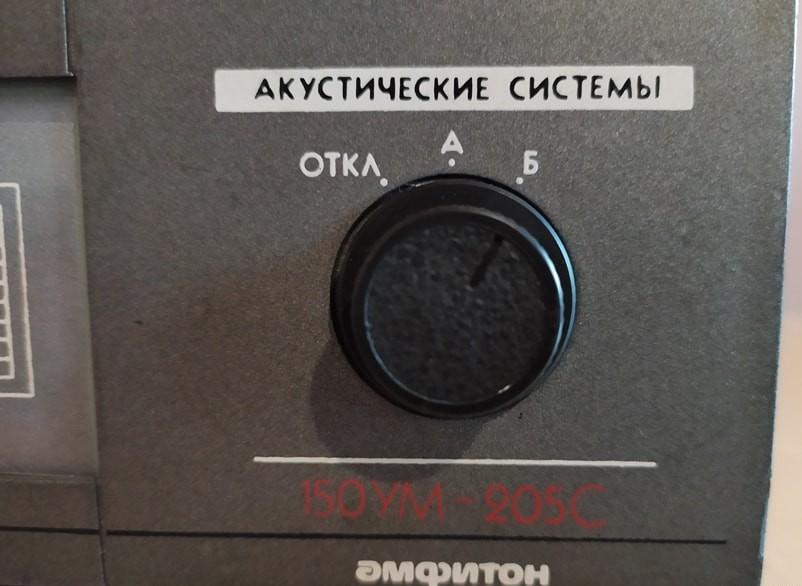

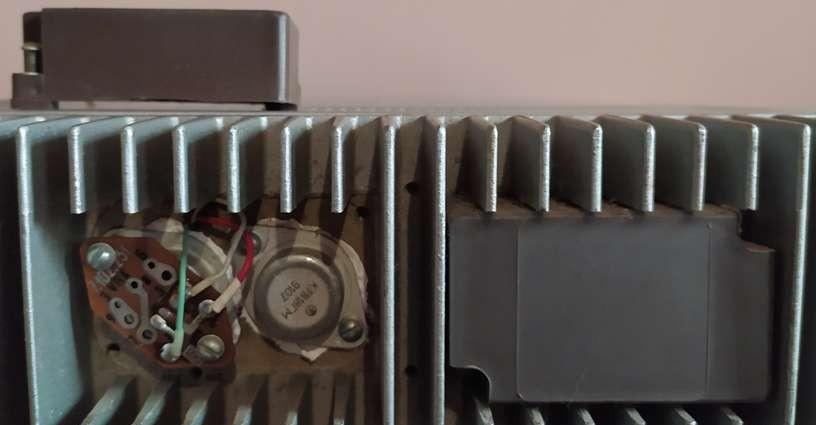

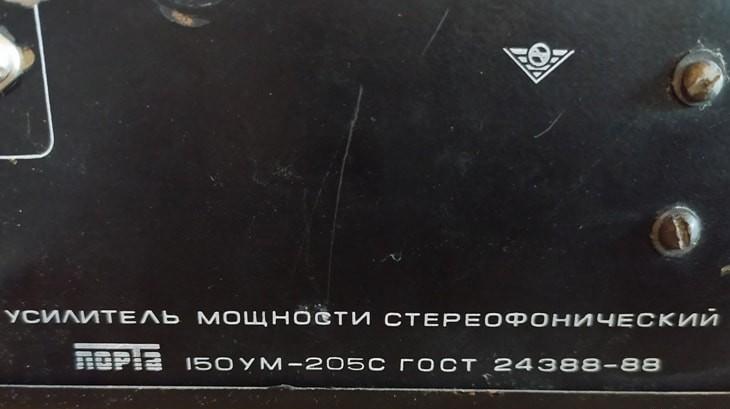

Выходные транзисторы внешне закрыты пластмассовыми накладками. На передней панели также есть ручка для переключения между выходами пар АС, которая переключает сигнал от усилителя на соответствующие пары АС. Сзади есть дополнительная сетевая розетка, винтовой зажим для подключения земли и выходные клеммы для подключения АС. Так же здесь присутствует входная клемма.

Аналоги и замена: Если вам требуется ремонт или поиск запчастей, стоит учитывать, что Феникс 100 У 011С является одним из немногих усилителей того периода, который предлагает схожую мощность и качество сборки. Однако Лорта 150УМ-205С выделяется более надежной системой защиты и низким уровнем искажений.

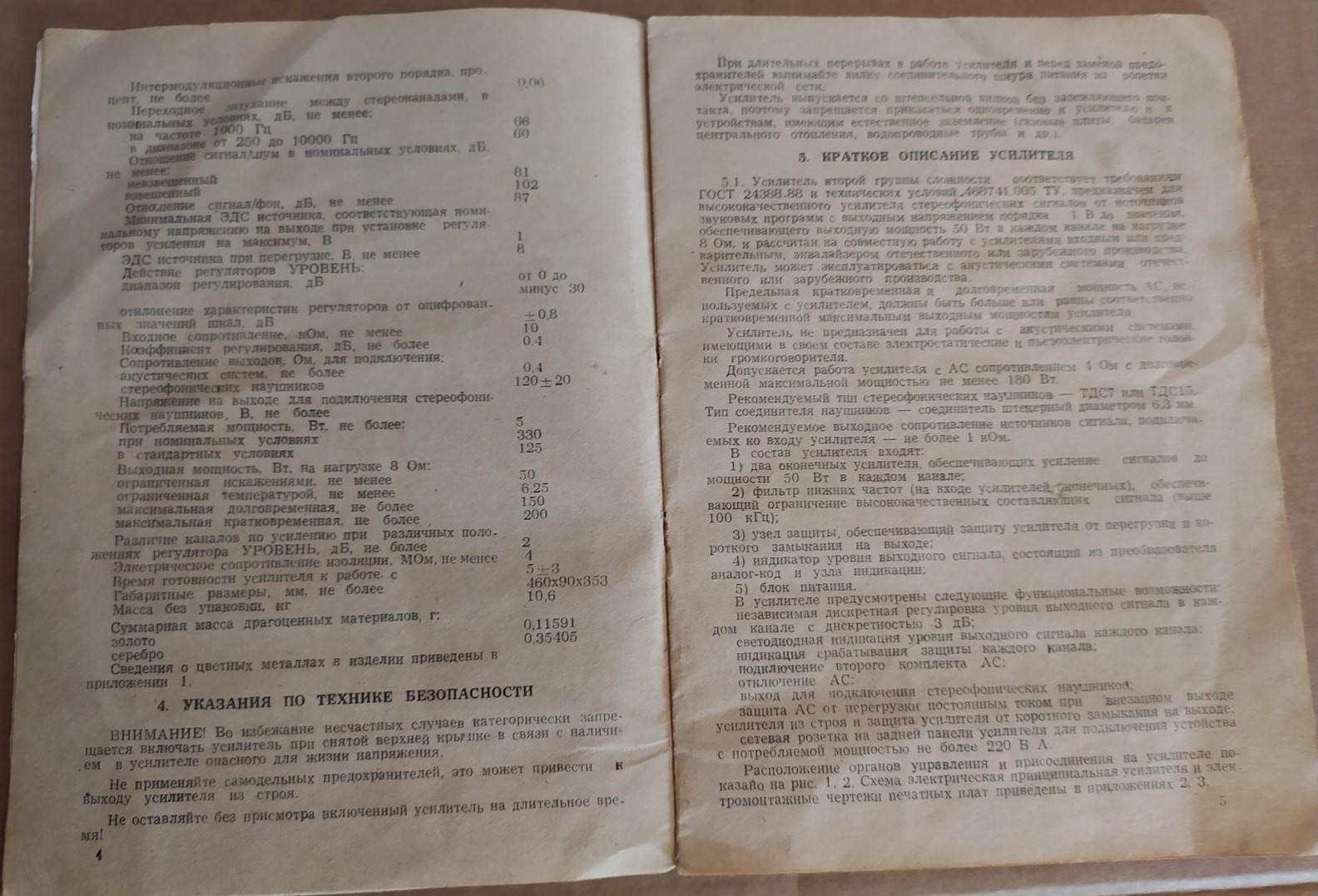

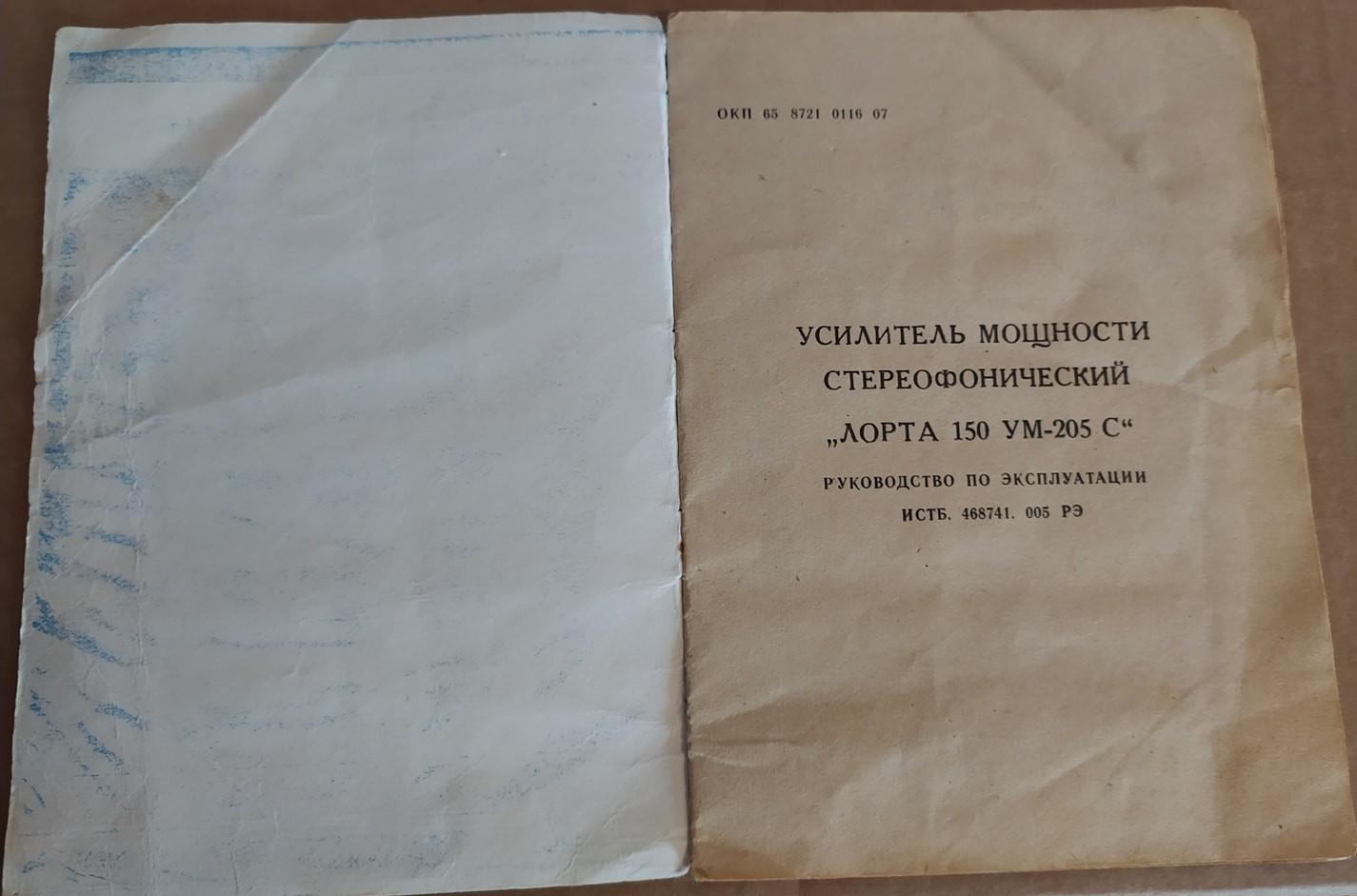

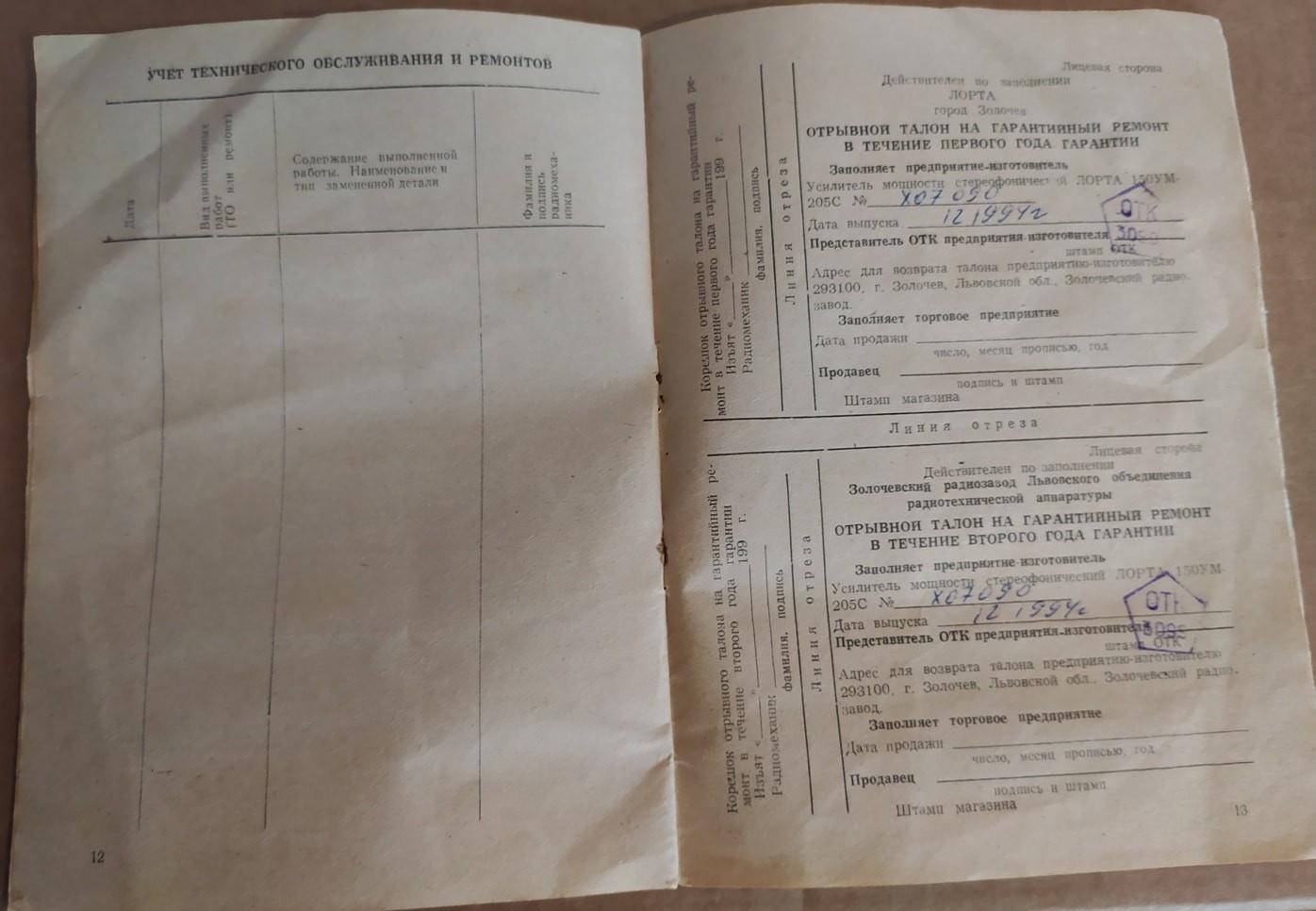

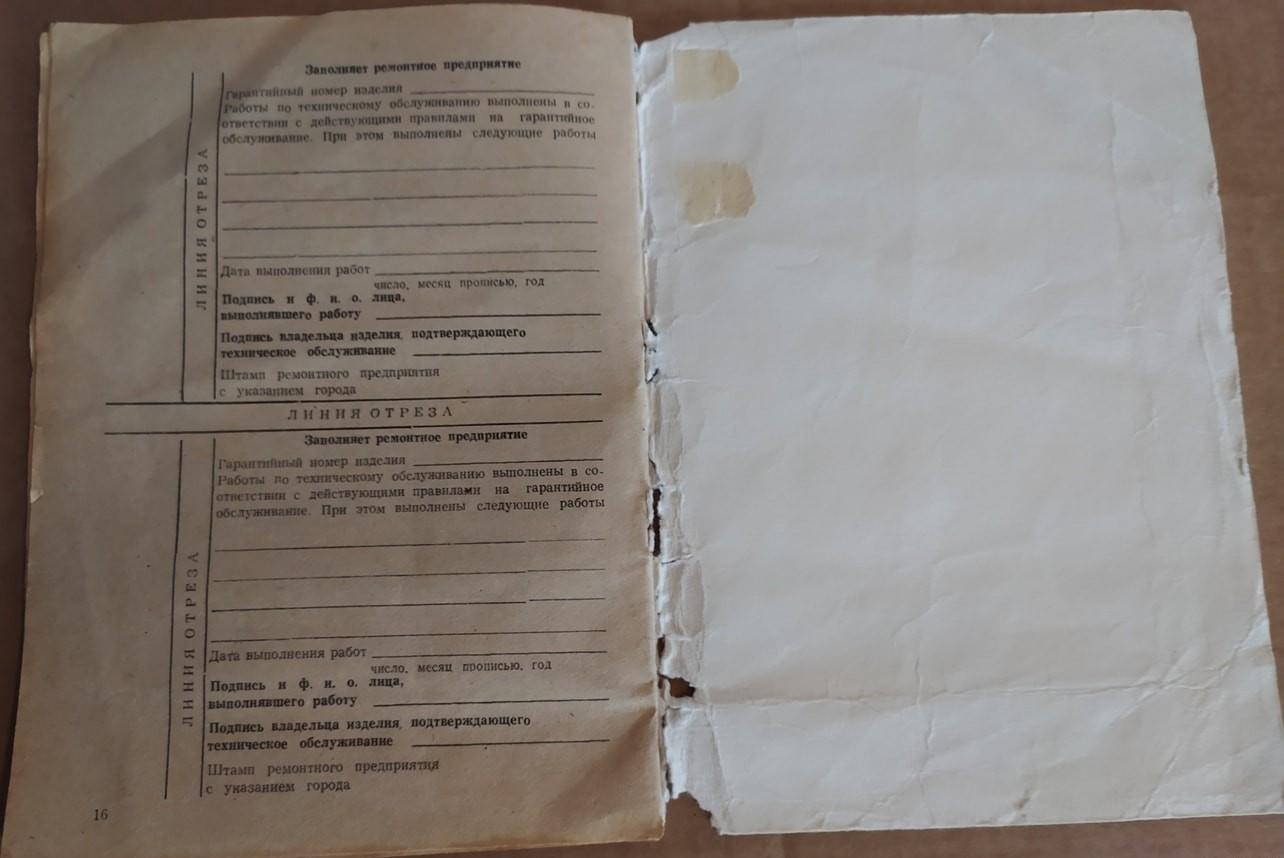

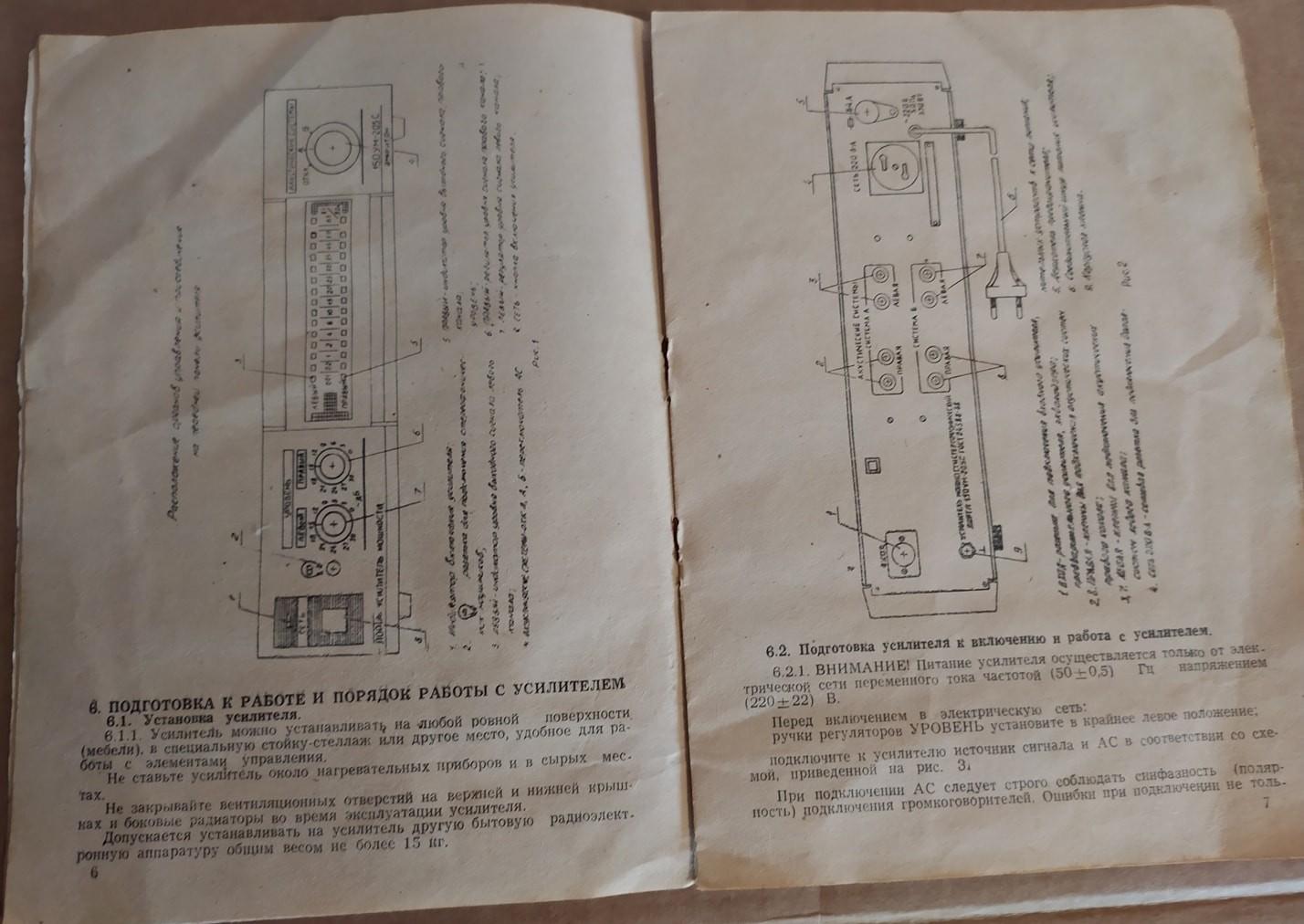

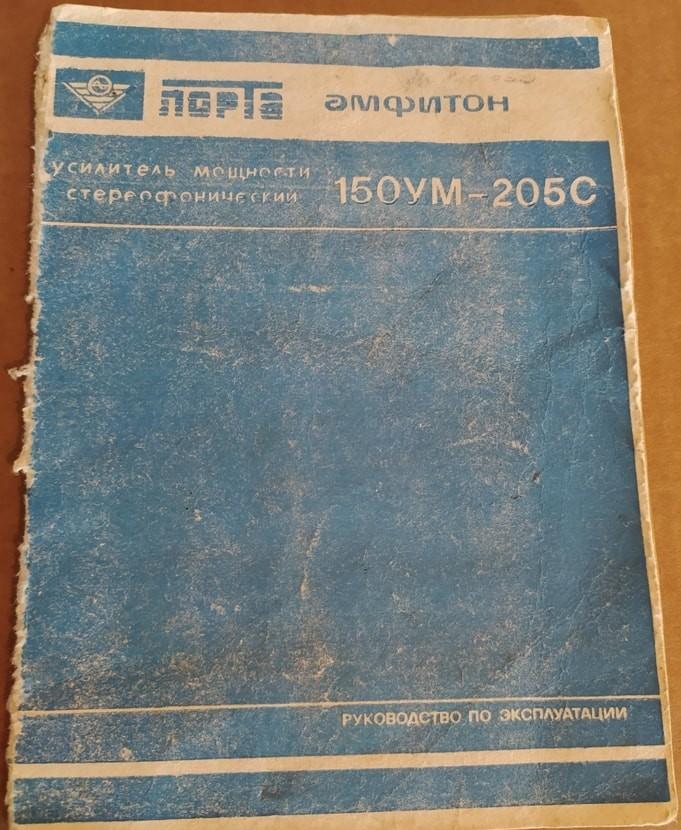

Руководство по эксплуатации Лорта 150УМ-205С:
