Усилитель Кумир У-001: характеристики, схема и описание
Изготовитель: Ульяновский механический завод, 1987.
Назначение: Усилитель «Кумир У-001 стерео» высшей группы сложности предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Усилитель соответствует требованиям предъявляемым к Hi-Fi аппаратуре и удостоен серебряной медали ВДНХ СССР. Аппарат относится к классу качественной звуковоспроизводящей техники, аналогичной модели Пульсар У-001 стерео.
Руководство по эксплуатации, схема и фото без верхней крышки в большом разрешении находятся в архиве на Яндекс.Диске нашего сайта.
Электрическая схема и монтажные схемы в очень большом разрешении на диске. Материалы предоставлены Владимиром из Ульяновска.
Ниже приведены подробные технические характеристики и описание конструкции усилителя, которые помогут пользователям найти нужную информацию без перехода во внешние архивы.
Основные технические характеристики:
| Диапазон воспроизводимых частот | 20 – 25000 Гц |
| Неравномерность АЧХ (относительно 1000 Гц) | — универсальный вход: ±1,5 дБ — корректирующий вход: ±2 дБ |
| Сопротивление подключаемых АС | 4 Ом |
| Номинальная выходная мощность | 2х35 Вт |
| Пределы регулирования тембра | — НЧ: ±12 дБ — СЧ: ±10 дБ — ВЧ: ±15 дБ |
| Коэффициент гармонических искажений | 0,15 % |
| Коэффициент интермодуляции | 0,2 % |
| Отношение сигнал/шум (невзвешенный) | — универсальный вход: 78 дБ — корректирующий вход: 66 дБ |
| Отношение сигнал/шум (взвешенный) | — универсальный вход: 85 дБ — корректирующий вход: 72 дБ |
| Потребляемая мощность | 120 Вт |
| Время непрерывной работы | 7 часов |
| Размеры (ШхВхГ) | 460х90х360 мм |
| Вес | 10 кг |
Описание конструкции:
Для расширения ассортимента выпускался усилитель «Пульсар У-001-стерео», являющийся полным аналогом «Кумир У-001-стерео». В усилителе предусмотрена: регулировка тембра по низшим, средним и высшим звуковым частотам; ступенчатое ослабление громкости на 20 дБ; отключаемый фильтр инфранизких частот. К усилителю возможно подключение 2-х пар акустических систем и стереотелефонов, два магнитофона работающие в режимах записи или воспроизведения. Для каждого канала предусмотрена электронная защита выходных транзисторов от короткого замыкания в нагрузке. На корпусе усилителя установлены две розетки, через которые можно подключить к электросети два радиоаппарата с общей мощностью не более 200 Вт.

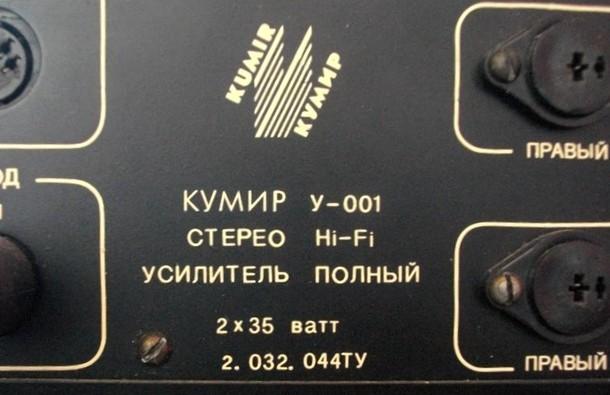

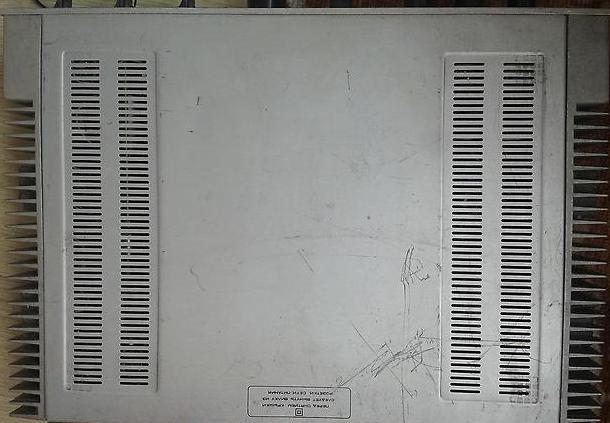

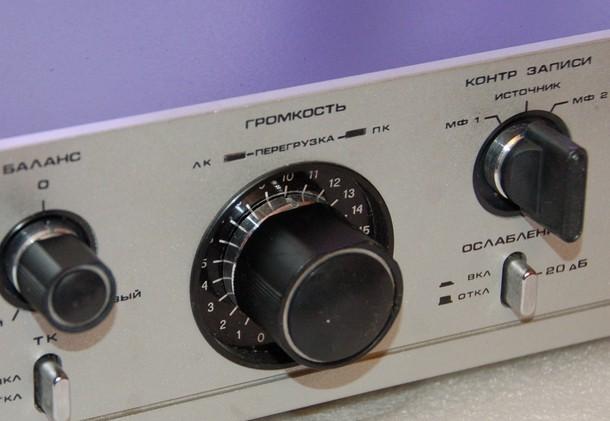

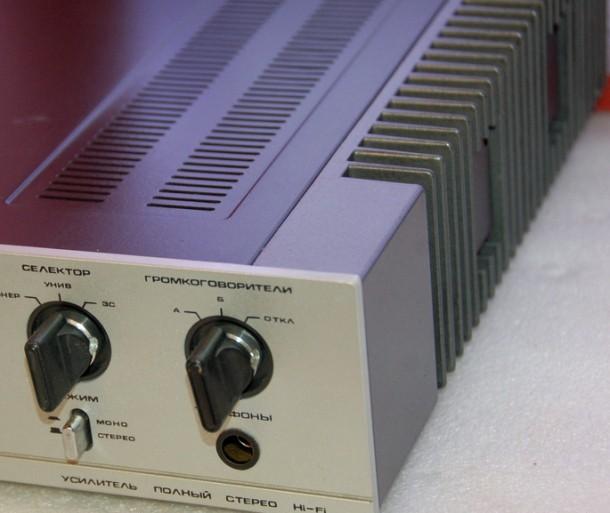

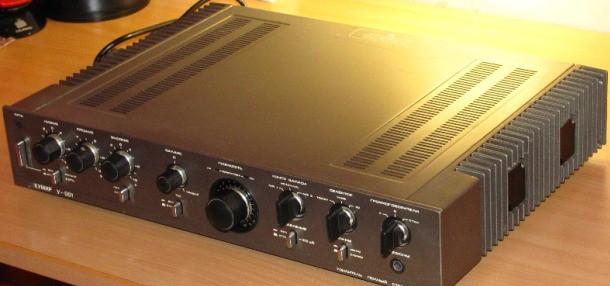

Усилитель собран на металлическом шасси. Переднюю панель дополнительно закрывает алюминиевая накладка с названием УМ, назначения регуляторов, кнопок и разъемов. Боковые стенки усилителя алюминиевые. Они служат одновременно радиатором под выходные транзисторы и боковой панелью. Выходные транзисторы закреплены с внешней стороны и закрыты пластмассовыми крышками. Верхняя крышка металлическая, имеет ряд перфорационных отверстий.

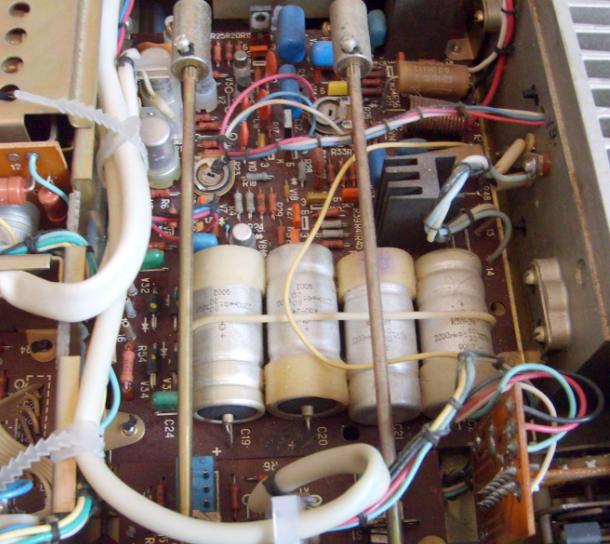

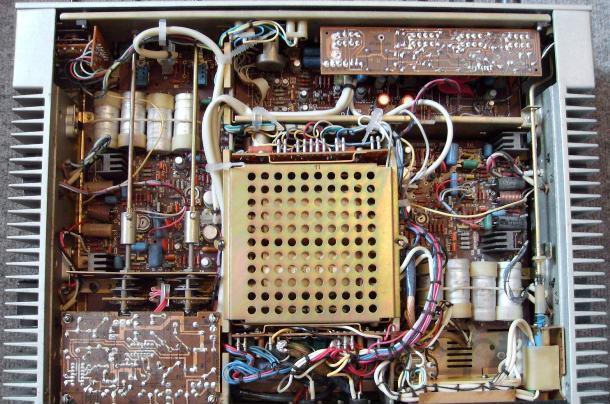

Внутри усилителя по центру находится трансформатор, закрытый металлической сеткой. Вокруг него расположены платы выходных и предварительных усилителей, а также другие узлы устройства. В качестве акустических систем для данного усилителя часто использовались колонки типа АМФИТОН 25У-202С.
