Корвет-004: тюнер-усилитель от Таганрогского завода «Прибой»

Изготовитель: Таганрогский завод «Прибой», серийный выпуск начался в 1982 году. Это устройство стало одним из популярных решений для создания домашней аудиосистемы в эпоху дефицита качественной аппаратуры. О том, как устроены другие усилители того времени, можно узнать из статьи про Радиотехника У-7112 стерео.

Назначение: Корвет-004 предназначен для приема программ вещательных радиостанций в диапазонах средних (СВ) и ультракоротких волн (УКВ), а также для усиления низкочастотных сигналов от электронных музыкальных инструментов (ЭПУ), магнитофонов или других источников звука.

Технические характеристики Корвет-004

Ниже приведены основные параметры, определяющие возможности данного тюнер-усилителя:

Номинальный диапазон воспроизводимых частот: 20 – 20000 Гц
Диапазоны принимаемых частот: УКВ: 65,7 – 73 МГц (СВ: 525 – 1605 кГц)
Чувствительность в диапазонах: УКВ: 2,5 мкВ (СВ: 150 мкВ)

Селективность по зеркальному каналу: УКВ: 70 дБ (СВ: 36 дБ)
Номинальная выходная мощность: 15 Вт
Максимальная выходная мощность: 35 Вт (на нагрузку 4 Ом)

Коэффициент нелинейных искажений: 0,1%
Переходное затухание между стереоканалами: 50 дБ (на частоте 1 кГц)
Отношение сигнал/шум: 64 дБ

Чувствительность с универсального входа: 250 мВ
Мощность потребляемая от сети: 80 Вт
Габариты (ШхВхГ): 450х165х377 мм

Масса: 17,5 кг

Описание и особенности конструкции

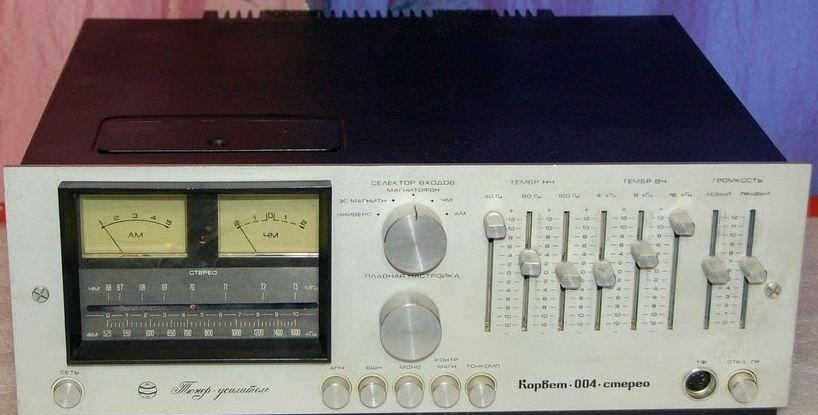

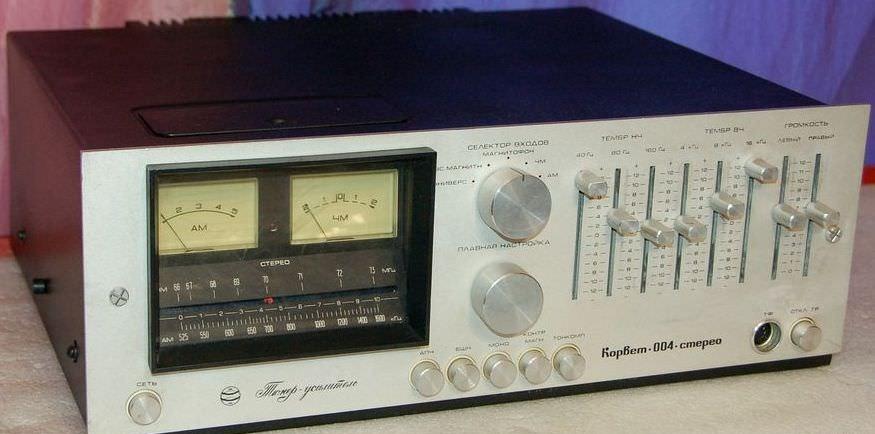

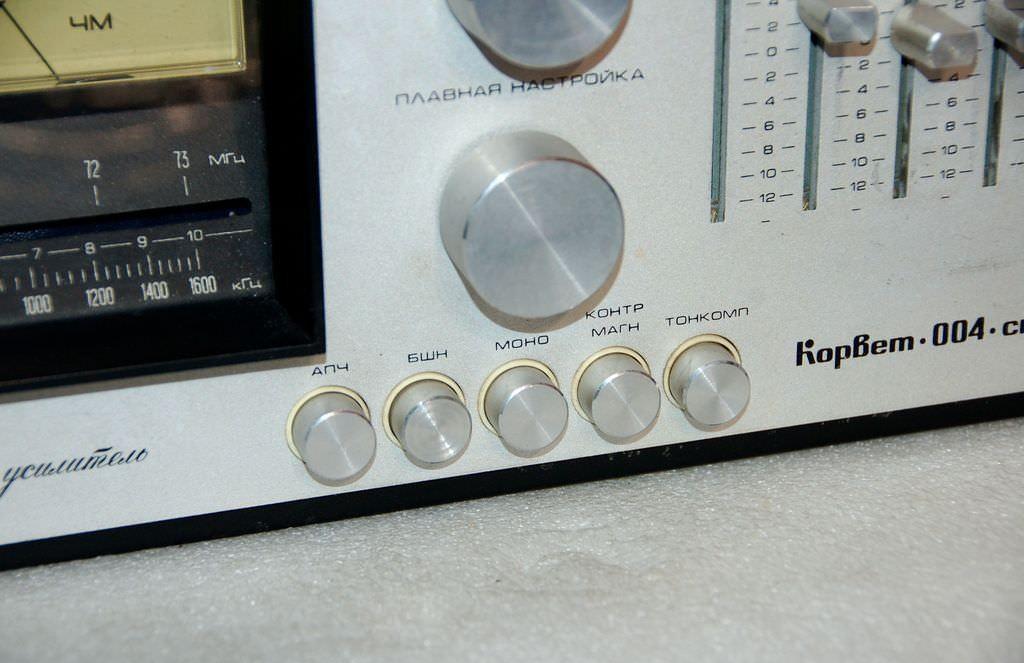

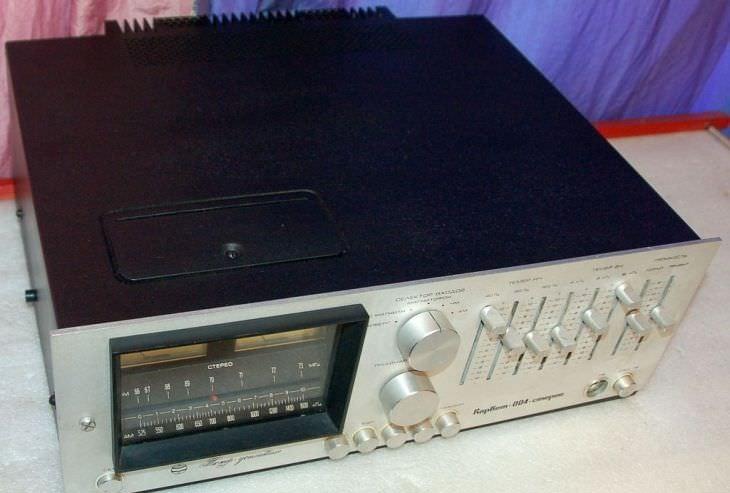

Тюнер-усилитель Корвет-004 представляет собой моноблочное решение, состоящее из высококачественного АМ-ЧМ тюнера и усилителя мощности (УКУ). Аппарат оснащен системой автоматической подстройки частоты (АПЧ) и блоком шумоподавления (БШН) в диапазоне УКВ, что обеспечивает чистый прием станций.

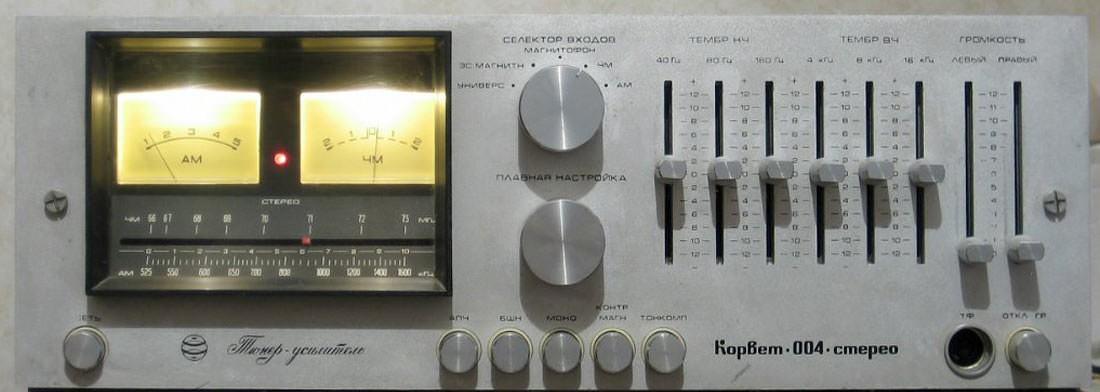

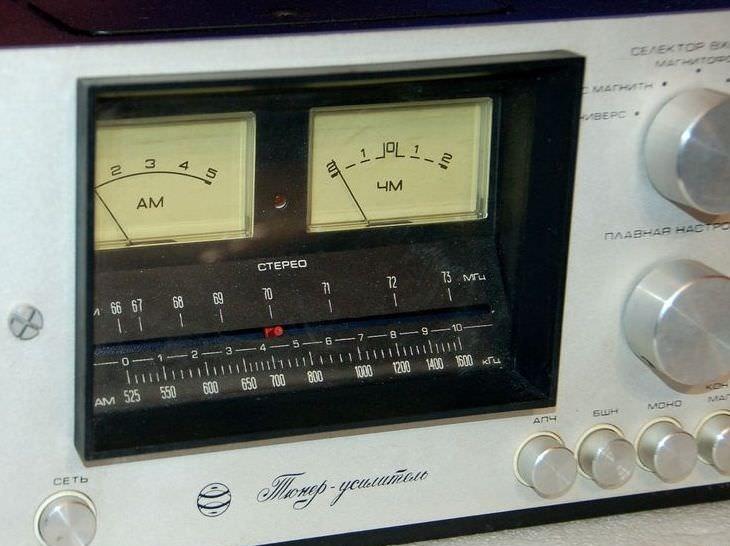

Особое внимание разработчики уделили индикации: точная настройка на станцию осуществляется по стрелочным индикаторам как в диапазоне СВ, так и в УКВ. Также реализована функция автоматического переключения в стереорежим при приеме стереосигнала, о чем сообщает соответствующий индикатор.

Для сравнения уровня качества сборки можно обратиться к обзору на Электроника-001-стерео, который также относится к классической советской аппаратуре.

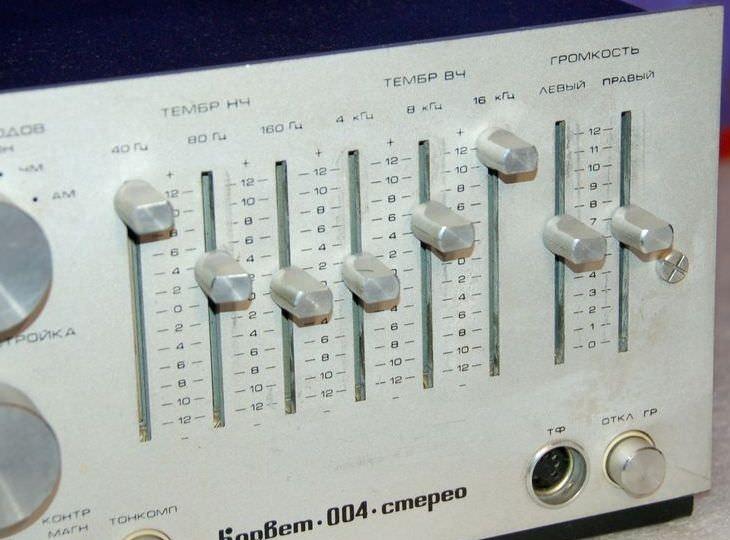

Блок усилителя (УКУ) включает в себя 6-полосный регулятор тембра, высококачественный предварительный усилитель и каскад мощности. Громкость регулируется с функцией тонкомпенсации (возможность отключения), что позволяет сохранять баланс низких и высоких частот на малой громкости.

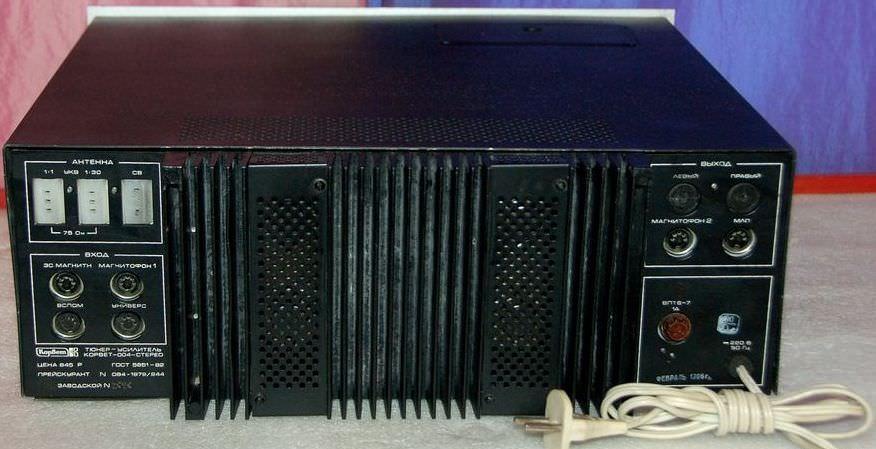

Устройство позволяет слушать передачи как на подключенных стереотелефонах, так и через внешние громкоговорители с сопротивлением 4 – 8 Ом. Корвет-004 занимает достойное место в линейке советской аудиотехники, уступая по классу лишь флагманским моделям, таким как Эстония-стерео.
