Конденсатор: определение, устройство и основные типы

Конденсатор — это фундаментальный двухполюсный электронный компонент, обладающий определённой или переменной ёмкостью и малой проводимостью. По своей сути, это устройство, предназначенное для накопления электрического заряда и энергии электрического поля. В контексте аудиофильской техники и Hi-Fi электроники выбор конденсаторов играет критическую роль, определяя чистоту и детализацию звучания.

Для тех, кто ищет конкретные модели для апгрейда или ремонта, доступен полный , где собраны данные по популярным сериям от ведущих мировых производителей.

Принцип работы и устройство

Конденсатор является пассивным электронным компонентом. В простейшем конструктивном варианте он состоит из двух электродов, выполненных в форме пластин (так называемых обкладок), которые разделены слоем диэлектрика. Толщина этого диэлектрического слоя значительно меньше размеров самих обкладок, что позволяет достичь высокой ёмкости при малых габаритах.

В современных практических применениях конденсаторы имеют сложную многослойную конструкцию. Они включают множество слоёв диэлектрика и электродов, либо ленты, чередующиеся в порядке: диэлектрик — электрод. Эти структуры сворачиваются в цилиндр или параллелепипед со скруглёнными рёбрами для оптимизации объёма и теплоотвода.

История создания: Лейденская банка

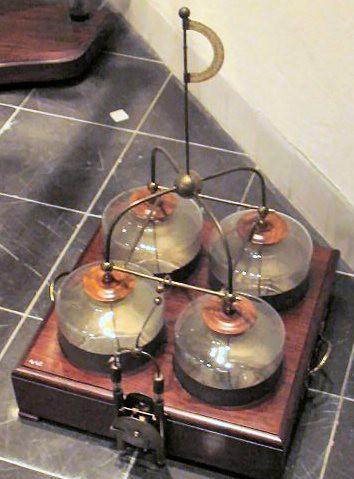

История электрического конденсатора берёт своё начало в 1745 году. Первую конструкцию-прототип, известную как «лейденская банка», независимо друг от друга изобрели немецкий каноник Эвальд Юрген фон Клейст в городе Лейдене и голландский физик Питер ван Мушенбрук. Это изобретение стало первым устройством, способным накапливать значительный статический электрический заряд.

Поведение в цепях постоянного и переменного тока

Поведение конденсатора существенно различается в зависимости от типа тока в цепи. В цепи постоянного тока конденсатор проводит ток лишь кратковременно — в момент включения или переключения (происходит процесс заряда или перезаряда). После завершения переходного процесса ток через конденсатор не течёт, так как его обкладки физически разделены диэлектриком,阻断ирующим постоянный ток.

В цепи переменного тока конденсатор позволяет проходить току благодаря циклической перезарядке. Этот процесс замыкается так называемым «током смещения», что позволяет конденсатору пропускать переменные колебания, блокируя при этом постоянную составляющую сигнала.

При изменении частоты сигнала меняются диэлектрическая проницаемость материала и степень влияния паразитных параметров, таких как собственная индуктивность и сопротивление потерь. На высоких частотах любой конденсатор можно рассматривать как последовательный колебательный контур, образованный ёмкостью, собственной индуктивностью и сопротивлением потерь.

Резонансная частота конденсатора вычисляется по формуле: f_р = 1/ (2∏ ∙ √Lс ∙ C).

Если частота сигнала превышает резонансную (f > fp), конденсатор в цепи переменного тока начинает вести себя как катушка индуктивности. Следовательно, для корректной работы конденсатор целесообразно использовать лишь на частотах f < fp, где его сопротивление носит выраженный ёмкостный характер. Обычно максимальная рабочая частота конденсатора составляет примерно 2–3 раза ниже его резонансной частоты.

Примеры отечественных неполярных конденсаторов:

Маркировка и обозначение на схемах

На электрических принципиальных схемах номинальная ёмкость конденсаторов обычно указывается в микрофарадах (1 мкФ = 1·10⁶ пФ = 1·10⁻⁶ Ф) и пикофарадах, но нередко встречается и нанофарады (1 нФ = 1·10⁻⁹ Ф). При ёмкости не более 0,01 мкФ значение указывают в пикофарадах, при этом допустимо не указывать единицу измерения, то есть постфикс «пФ» опускают. При обозначении номинала ёмкости в других единицах постфикс обязательно указывается.

Для электролитических и высоковольтных конденсаторов на схемах после обозначения номинала ёмкости указывают их максимальное рабочее напряжение в вольтах (В) или киловольтах (кВ). Например: «10 мкФ x 10 В». Для переменных конденсаторов указывают диапазон изменения ёмкости, например: «10 — 180».

Основные параметры конденсаторов:

1. Основной характеристикой является ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении фигурирует номинальная ёмкость, тогда как реальная может значительно меняться в зависимости от температуры, напряжения и других факторов. Типичные значения составляют от единиц пикофарад до тысяч микрофарад. Однако существуют ионисторы с ёмкостью до десятков фарад.
2. Конденсаторы характеризуются удельной ёмкостью — отношением ёмкости к объёму (или массе) диэлектрика. Максимальное значение удельной ёмкости достигается при минимальной толщине диэлектрика, однако при этом уменьшается его напряжение пробоя.
3. Плотность энергии электролитического конденсатора зависит от конструктивного исполнения. Максимальная плотность достигается у больших конденсаторов, где масса корпуса невелика по сравнению с массой обкладок и электролита.
4. Важной характеристикой является номинальное напряжение — значение напряжения, при котором конденсатор может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах. При эксплуатации напряжение не должно превышать номинального. Для многих типов с увеличением температуры допустимое напряжение снижается.

5. Полярность. Многие конденсаторы с оксидным диэлектриком (электролитические) функционируют только при корректной полярности напряжения. При обратной полярности происходит химическое разрушение диэлектрика, вскипание электролита и высокая вероятность взрыва корпуса.

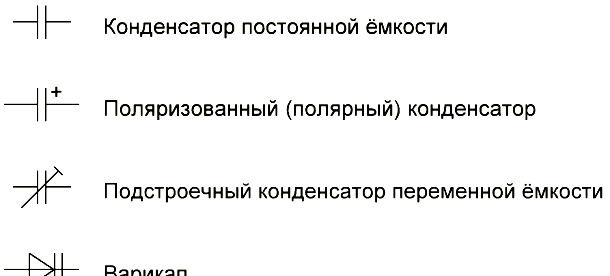

Обозначение на схемах:

Классификация по типу диэлектрика

Основная классификация конденсаторов проводится по типу диэлектрика, используемого между обкладками. Именно тип диэлектрика определяет основные электрические параметры: сопротивление изоляции, стабильность ёмкости, величину потерь и температурный коэффициент ёмкости.

По виду диэлектрика различают:

1. Конденсаторы вакуумные (между обкладками находится вакуум).
2. Конденсаторы с газообразным диэлектриком.
3. Конденсаторы с жидким диэлектриком.
4. Конденсаторы с твёрдым неорганическим диэлектриком: стеклянные (стеклоэмалевые, стеклокерамические, стеклоплёночные), слюдяные, керамические, тонкослойные из неорганических плёнок.
5. Конденсаторы с твёрдым органическим диэлектриком: бумажные, металлобумажные, плёночные, комбинированные — бумажноплёночные, тонкослойные из органических синтетических плёнок.

6. Электролитические и оксидно-полупроводниковые конденсаторы. Такие конденсаторы отличаются большой удельной ёмкостью. В качестве диэлектрика используется оксидный слой на металлическом аноде. Вторая обкладка (катод) — это или электролит, или слой полупроводника. Анод изготовляется из алюминиевой, ниобиевой или танталовой фольги. Время наработки на отказ типичного электролитического конденсатора — 3000-5000 часов при максимальной температуре, качественные компоненты имеют ресурс не менее 8000 часов при 105°С. Рабочая температура — основной фактор, влияющий на срок службы. Твердотельные конденсаторы используют полимер вместо жидкого электролита, что обеспечивает время наработки ~50000 часов при 85°С и низкий ESR.

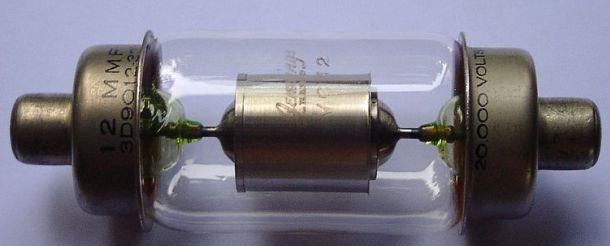

Вакуумный конденсатор:

Классификация по изменению ёмкости

Кроме того, конденсаторы различаются по возможности изменения своей ёмкости:

1. Постоянные конденсаторы — основной класс компонентов, не меняющие своей ёмкости (кроме деградации в течение срока службы).
2. Переменные конденсаторы — допускают изменение ёмкости в процессе функционирования аппаратуры. Управление может осуществляться механически, электрическим напряжением (вариконды, варикапы) и температурой. Например, вариконд часто применяется в радиоприёмниках для перестройки частоты резонансного контура.
3. Подстроечные конденсаторы — ёмкость которых изменяется при разовой или периодической регулировке и не меняется в процессе работы. Используются для подстройки и выравнивания начальных ёмкостей сопрягаемых контуров.

Два бумажных электролитических конденсатора 1930 года:

Назначение и применение

В зависимости от назначения конденсаторы условно делятся на компоненты общего и специального назначения. Конденсаторы общего назначения используются в большинстве видов аппаратуры и представляют собой распространённые низковольтные компоненты без особых требований. Все остальные относятся к специальным: высоковольтные, импульсные, помехоподавляющие, дозиметрические, пусковые и другие.

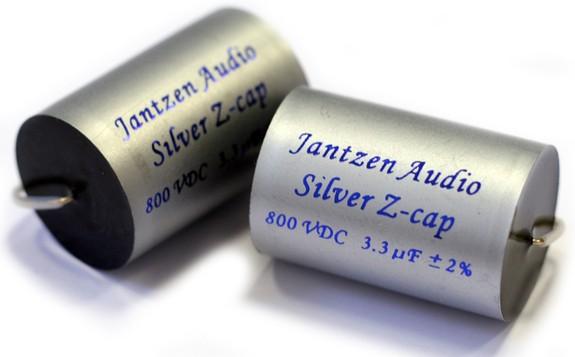

Серебряный конденсатор для аудио.

Влияние на звучание и выбор

В аудиоаппаратуре качество конденсаторов напрямую влияет на тон настройки системы. Например, в активных сабвуферах или системах с пассивными излучателями, таких как пассивный излучатель (ПИ), правильная ёмкость разделительных конденсаторов определяет, насколько точно низкие частоты будут передаваться без искажений.

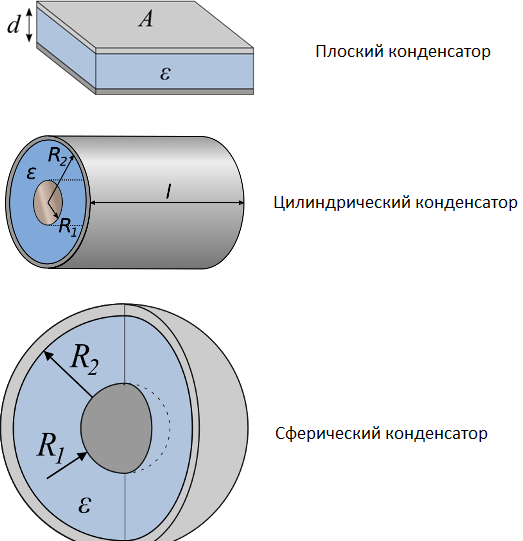

Также различают конденсаторы по форме обкладок:
