Компенсатор Буше (Цобеля): схема, расчет и применение
Измерения усилителей, нагруженных на громкоговорители, показали, что реальная нагрузочная характеристика сильно отличается от идеальной прямой. Особенно неблагоприятно на режиме работы усилителей сказываются помехи со стороны всевозможных коммутирующих устройств, вызывающие резкие кратковременные пропадания сигнала. Из сказанного выше вытекает, что индуктивность громкоговорителя может вызвать мгновенные нарастания мощности потерь и даже привести к пробою, когда пики помех превысят UCEmax. Для стабилизации тестовых режимов и защиты выходных каскадов часто применяют специализированные пассивные элементы, качество которых напрямую зависит от характеристик конденсаторов, используемых в цепях коррекции.
Стандартный эквивалент нагрузки

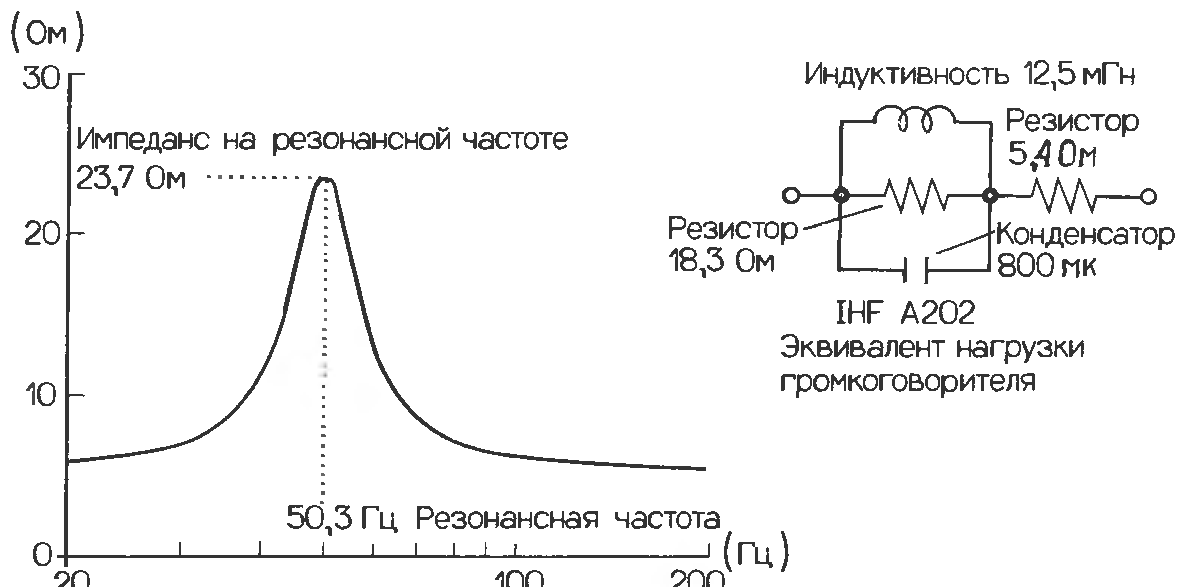

На рисунке показана схема стандартизированного эквивалента нагрузки (тип IHF A202), являющегося заменителем громкоговорителей. Схема в основном имитирует резонансные свойства низкочастотных излучателей, однако для точной проверки усилителей мощности требуется более линейная модель. В таких задачах инженеры часто опираются на принципы, описанные в материале о токовом усилителе глазами инженера, где акцент делается на минимизации реактивных искажений.
Принцип работы и назначение
Реактивную составляющую импеданса громкоговорителей Z1 = R + pL (последовательной цепочки RL) можно скомпенсировать, подключив к ней параллельно компенсатор Буше или Цобеля – цепочку RC с импедансом Z2 = R2 + (1/pC2). В результате импеданс полученной цепочки становится чисто активным (Zобщ = R) и не зависящим от частоты. Это позволяет проводить объективные измерения без влияния резонансных пиков акустической системы.
Расчет параметров и условия компенсации
Условия компенсации требуют точного подбора компонентов: R2 = R ≅ RL и C2 = L/R2. Здесь RL – эквивалент сопротивления громкоговорителя 4-10 Ом и C2 ≅ 0,1 мкФ. Соблюдение этих соотношений гарантирует, что тестовая нагрузка будет вести себя как идеальный резистор в рабочем диапазоне частот.
Правильно рассчитанный компенсатор исключает ложные срабатывания защиты и предотвращает пробой выходных транзисторов при переходных процессах. Для комплексной проверки параметров усиления и стабилизации рабочих точек рекомендуется использовать нормирующий усилитель на ОУ К153УД2, который в связке с RC-цепью дает исчерпывающую картину линейности тракта.
