Что поставить на замену СЧ динамика 15 ГД-11А (20 ГДС-1) в линейке акустических систем 35 АС (S-90, Амфитон 35 АС-018) и 25 АС (Амфитон 25 АС-027, Электроника 25 АС-033)?
А если бюджет сильно ограничен, и переделывать электрическую часть вообще не хочется?! Конечно же, 5 ГДШ-5-4 – она как раз «под размер» пресловутой головки 20ГДС и звучание вышеперечисленных АС поднимется с уровня отсталого двоечника до твердого троечника. Чуда не случиться, но пользователей этих АС несомненно порадует заметный прирост разборчивости вокала.
Попробуем изложить процесс коротко и визуально ясно.
Для доработки динамиков потребуется немного свободного времени по вечерам и наличие предметов:
- Бензин «Галоша»
- емкость для разведения сырой резины
- кисточка для нанесения
- пузырек с шеллаком
- автомобильная виброизоляция (так называемая «Шумка»)
- пара 5 ГДШ-5-4
Нет шеллака в спирте?! ПВА вам на его замену!
Нет сырой резины?! Главное, что бы «Шумка» была – её можно использовать вместо сырой резины.
А если нет “Шумки”? Тогда пластилин, обычный детский.

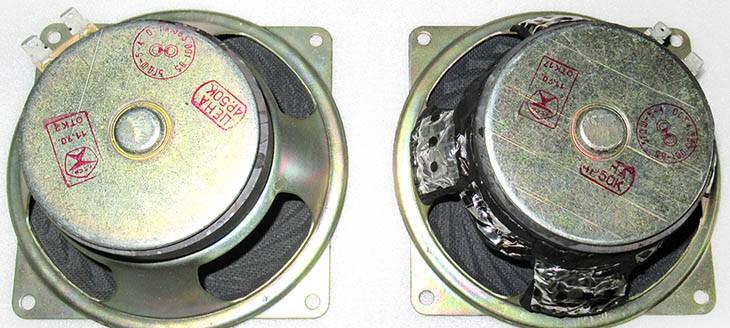

Итак, допустим, что у вас всё же имеется «Шумка». Отрезаем от неё кусочки, клеим их на стойки корзины динамика:
Смысл сего действия – уменьшить собственные резонансы корзины динамика. Именно по этому пластилин тоже подойдёт.
Далее, кусочки сырой резины (или если её нет – «Шумку» без бумажной и алюминиевой основы) накладываем в небольшую емкость и заливаем бензином. Закрываем крышкой. Взбалтываем. Когда вспомним про раствор – еще раз взбалтываем.
Пока резина растворяется и, позволяет свободное время, берем готовый раствор шеллака в спирте (а если такового не продается в ваших магазинах, то любой клей ПВА) и наносим его на диффузор с обеих сторон. Обратите внимание, что гофр (он же «воротник», он же «подвес») остается не затронутым при этом.
После нанесения раствора и его сушки (естественной или обычным феном), можно запросто повторить процедуру.
К тому времени, когда растворится (хотя бы частично) сырая резина или «шумка» диффузоры динамиков уже окончательно просохнут и можно будет кистью нанести на гофр тонкий слой полученного «герлена». Еще лучший результат можно получить путем нанесения мастики описанной здесь
Пластификатор от эпоксидной смолы в ацетоне, назовём её «Magic Water» (как то же эта жидкость должна называться) – альтернативный вариант «герлену». То есть, если у вас нет “шумки” или сырой резины (но вы дочитали до этого места из принципа), а эпоксидный клей у вас вдруг обнаружился – значит есть шанс довести модернизацию до логического завершения.

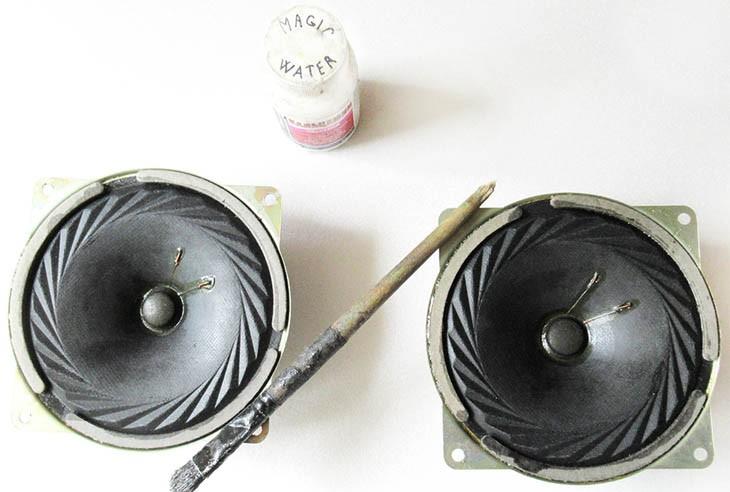

Для данной же пары динамиков был использован комбинированный вариант пропитки гофра: изнутри «герлен», снаружи «MW». На фото – слева не пропитанный динамик, справа – со свеже-нанесенной мастикой.
Смысл пропитки диффузора шеллаком (или ПВА) – повысить жесткость диффузора для лучшей передачи атаки (импульса).
Смысл пропитки гофра (“воротника”, “подвеса”) – повысить эффективность “волнореза” динамика, который гасит паразитные колебания, отраженные от корзины и собственные резонансы диффузора.
На фото готовый просушенный вариант перед установкой в АС. Конкретная пара подготовлена для “Электроники” 25 АС-027 под замену штатных 20 ГДС-1-8. Дополнительные проволочные резисторы 4 Ом, последовательно с 5 ГДШ-5-4 снизят их чувствительность до уровня 20 ГДС и обеспечат необходимый импеданс 8 Ом для штатного кроссовера. И, как следствие “повысят” перегрузочную способность 5 ГДШ-5-4 в два раза, за счёт пассивного балласта.
Автор: ky3ne4ik
