Производитель: США, 1975
Основные технические характеристики:
3-х полосная АС с фазоинвертором
Чувствительность: 91 дБ (1 Вт/м)
Номинальная мощность: 75 Вт
Номинальный импеданс: 8 Ом
Частота раздела фильтра: 1000 Гц и 6500 Гц
Используемые динамики:
НЧ: 300 мм, модель 126А (бумага не пене)
СЧ: 125 мм, модель LE5-5 (бумага на ткане)
ВЧ: 25 мм, модель 077 (алюминий)
Варианты отделки: шпон орех
Размеры (ВхШхГ): 622х445×333мм
Вес одной АС: 31 кг
Описание:

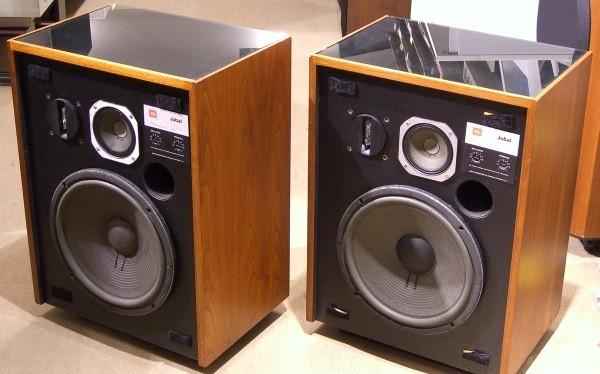

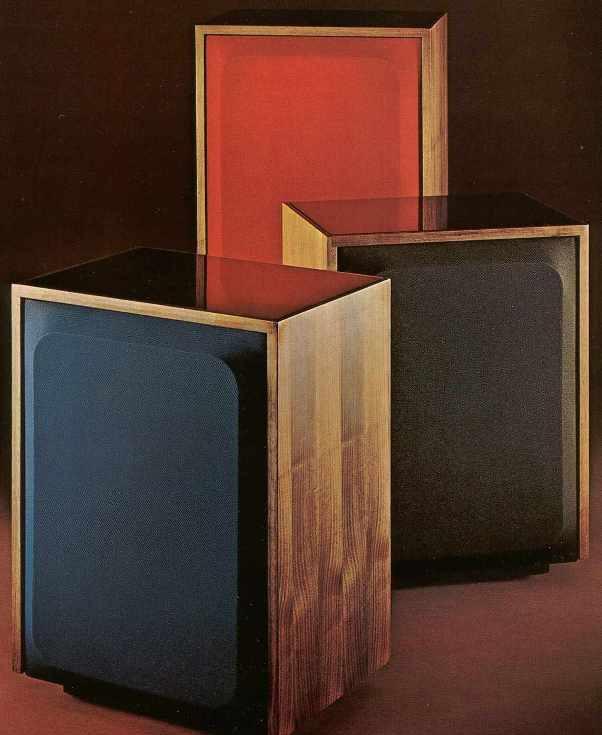

Корпус выполнен в виде прямоугольного неразборного ящика из ДСП. Передняя панель немноо утоплена вглубь корпуса. Внутри корпуса имеются распорки и ребра жесткости. На верхней панели, дополнительно, крепится стекляная панель черного цвета. Внешняя отделка выполнена натуральным шпоном.

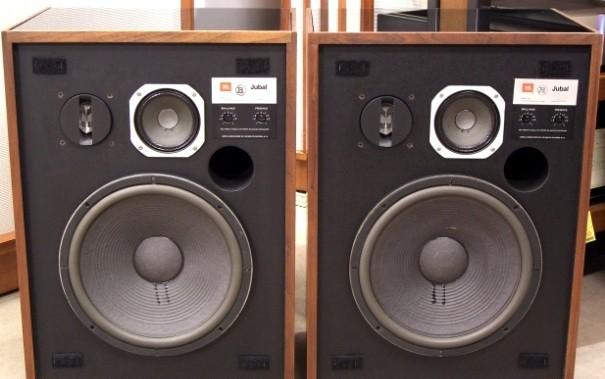

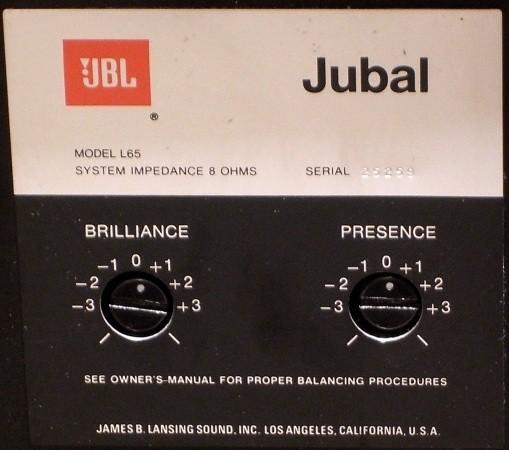

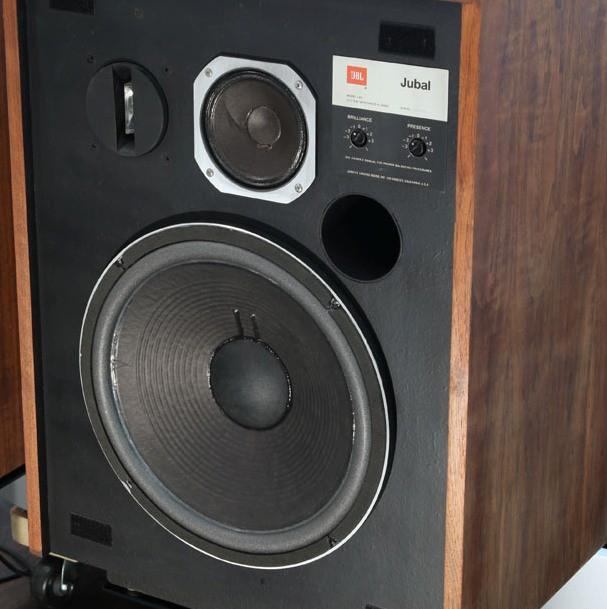

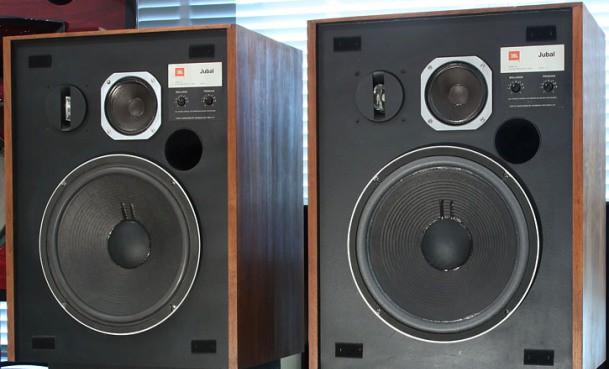

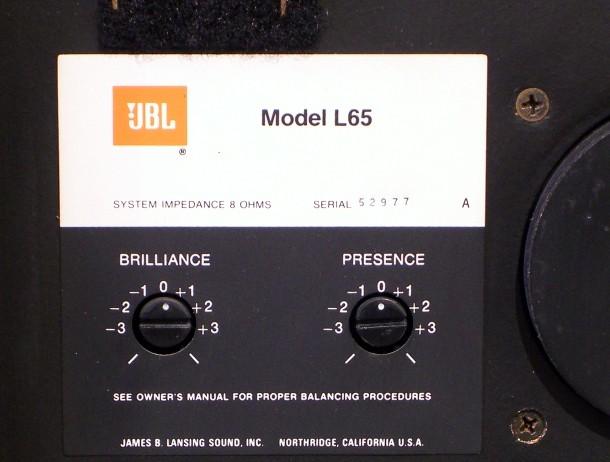

ВЧ и СЧ динамики расположены в горизонтальную ось над НЧ динамиком. ВЧ крепится изнутри АС, а СЧ и НЧ снаружи. Справа от них находится шильдик с названием модели и логотипом фирмы, а так же регуляторы средних и высоких частот. Чуть ниже находится выход фазоинвертора. Все крепится с помощью шурупов. Внутренняя обивка поглощает паразитные отражения и стоячие волны. Гриль крепится на липучки, закрывающий все лицо. Он представляет собой массивную рамку из дерева, обтянутую акустически прозрачной тканью.

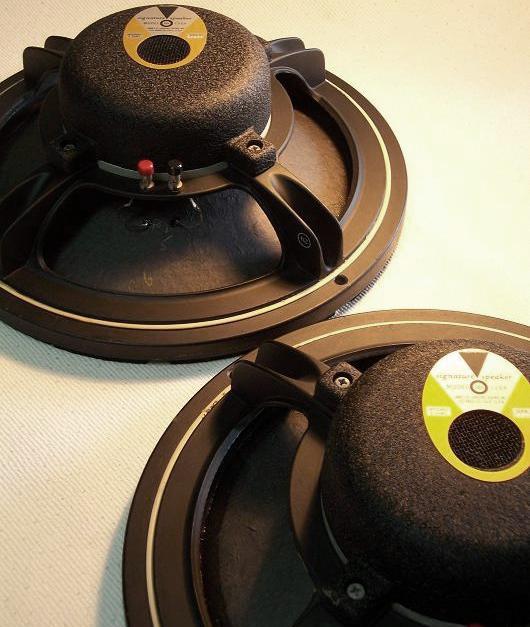

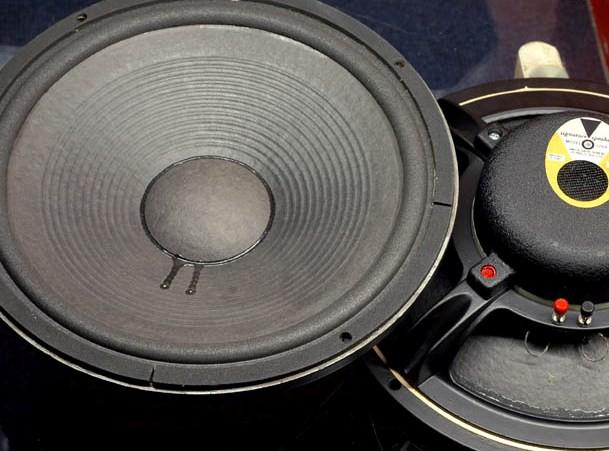

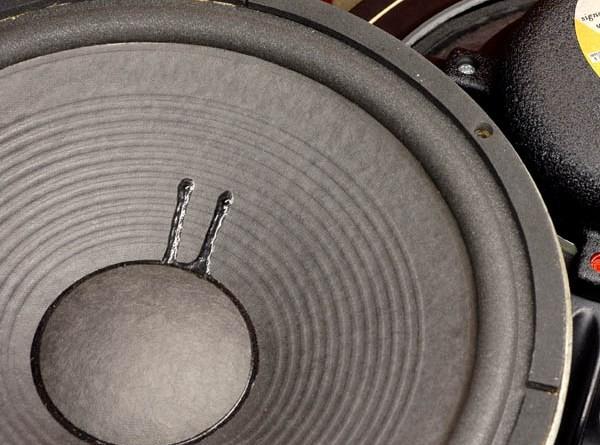

НЧ динамик имеет катушку диаметром 76 мм намотанную медным проводом. Головка имеет гладкую частотную характеристику. Литая алюминиевая корзина, мощная магнитная система весом 3,1 кг создает симметричное поле вокруг щели звуковой катушки и стабилизирует магнитные потоки в ее пределах. Это снижает гармонические искажения до 0,1% в сравнении с обычными динамическими головками. Магнит – альнико.
Данный НЧ динамик разрабатывался с учетом технологий, которые использовались в профессиональных моделях с 15-ти дюймовыми НЧ. Для обеспечения желаемой неподвижности, JBL традиционно применил специальный демпфирующий материал, Lansaplas, непосредственно в диффузоре вуфера. Этот тщательно измеряемый и контролируемый процесс дает диффузору белый внешний вид, который был эмулирован другим, исключительно, чтобы достигнуть цвета, не для функционального применения.

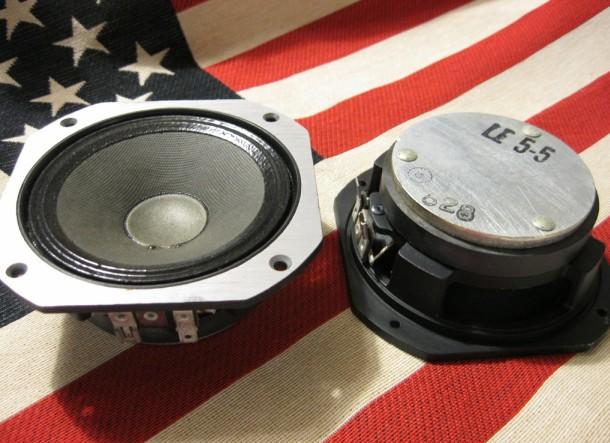

Диафрагма СЧ (диаметром 100 мм по центру подвеса) выполнена из бумаги на ткани с пропиткой обеспечивает ясность и свободу от слышимых искажений, даже на высоких уровнях громкости. Динамик имеет магнитную систему, общим весом 0,7 кг и магнитным полем силой 15000 Gauss. Звуковая катушка (диаметром 22 мм, намотана медным проводом) позволяет работать динамику в поршневом режиме, чтобы обеспечить гладкую частотную характеристику по всему его рабочему диапазону. Сам динамик отделен от общего объема корпуса специальным боксом.
ВЧ динамик модели 077 представляет собой кольцевой излучатель из алюминия. Звуковая катушка диаметром 44 мм. Магнит – альнико (16500 Gauss) весом 1,5 кг. Дисперсия 077 – 130° при 15000 Гц, более широкая чем у любого другого существующего однонаправленного твитера. Даже в частотах, достигающих 20000 Гц, дисперсия составляет 110°. До этого применялся только в професиональных АС и является топовым.
Но столь важный параметр как дисперсия, только первая часть успеха. Как нагруженный на рупор кольцевой излучатель, 077 чрезвычайно эффективен. Он имеет такой запас акустической мощности, что никакой усилитель мощности, разработанный для бытового воспроизведения музыки, не сможет перегрузить его. Полоса частот у 077 в Jubal L65 начинается с 6500 Гц и плавно продолжается вне диапазона возможностей человеческого уха. С такой высокой эффективностью и расширенным частотным диапазоном, 077 воспроизводит моментальные всплески звуковой мощи с выдающейся точностью и четкостью.

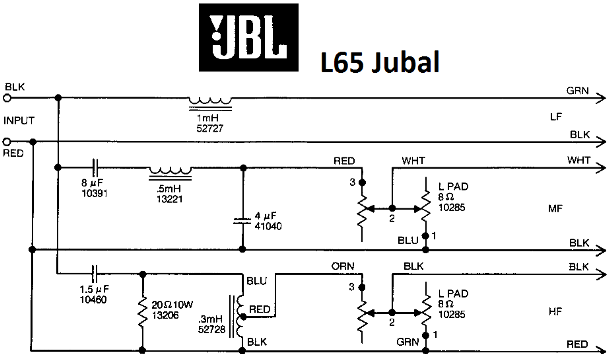

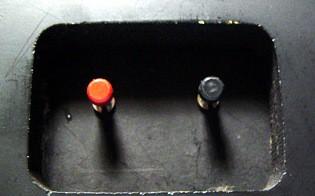

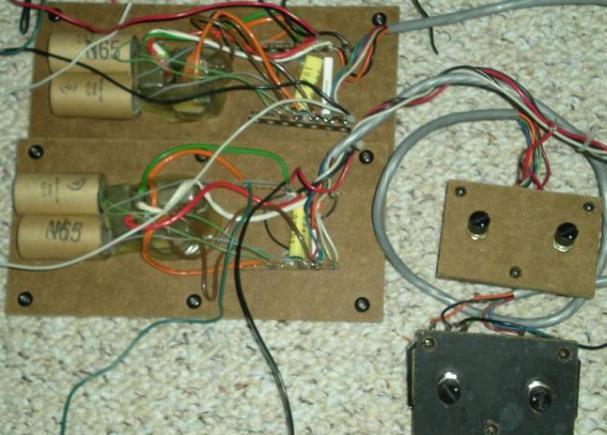

На задней стенке находится плата электрических фильтров, на которой прикручены выходные клеммы. Плата представляет собой доску из ДВП, которая крепится четырьмя шурупами снаружи корпуса. Клеммы выходят наружу через небольшое вырезанное отверстие.
Jubal L65 – прогресс JBL в чистом, наиболее открытом звуке с лучшим басом и улучшенным частотным откликом во всей звуковой полосе. Артикуляция, способность воспроизводить сложные музыкальные пассажи на индивидуальных инструментах, демонстрирует лучшее в L65. С Jubal L65 воспроизведение буквально. Воспроизведение становится возрождением. Искусство очищается.
