Производитель: США, выпуск в 1978-1980 годах.
Основные технические характеристики:
Описание:

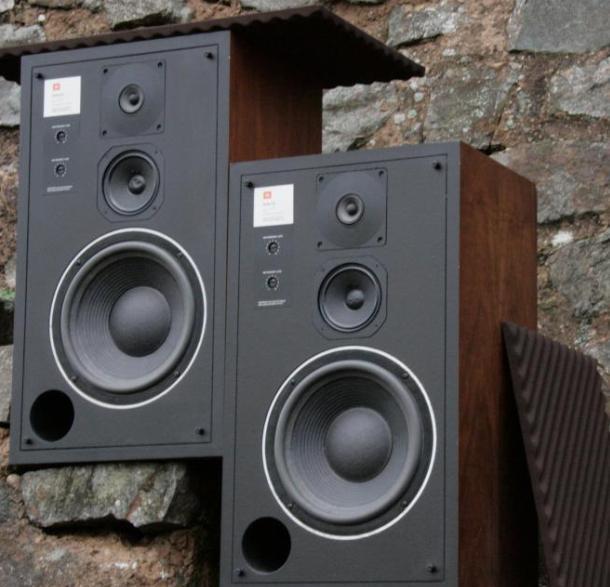

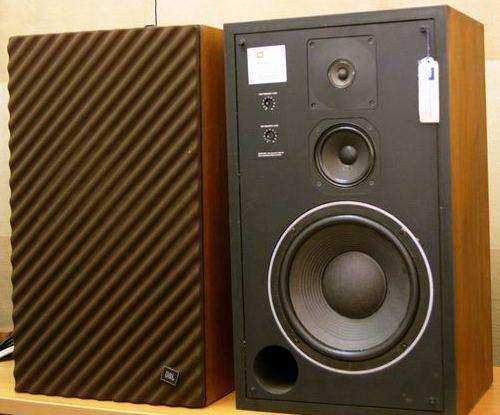

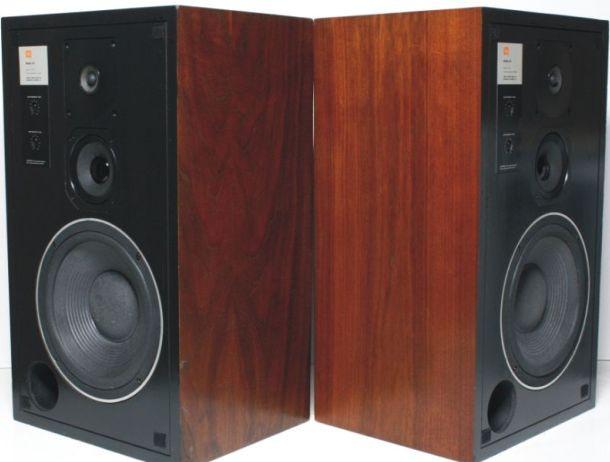

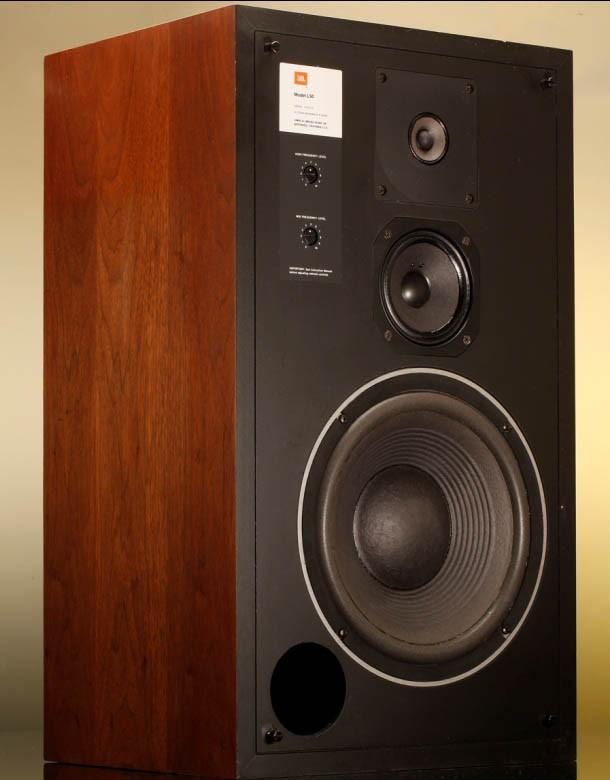

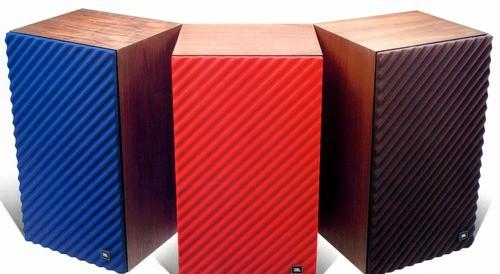

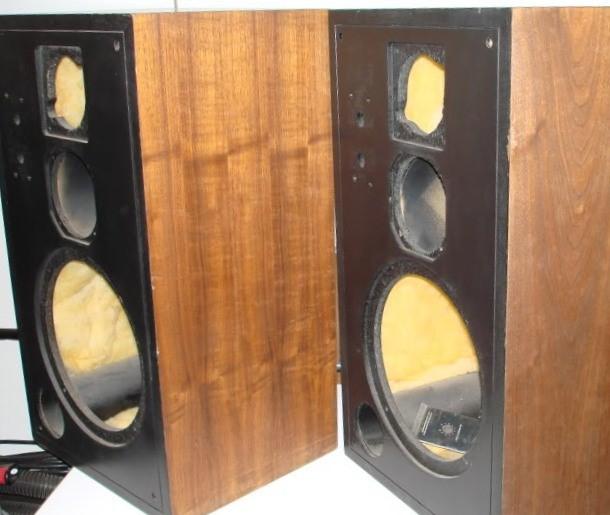

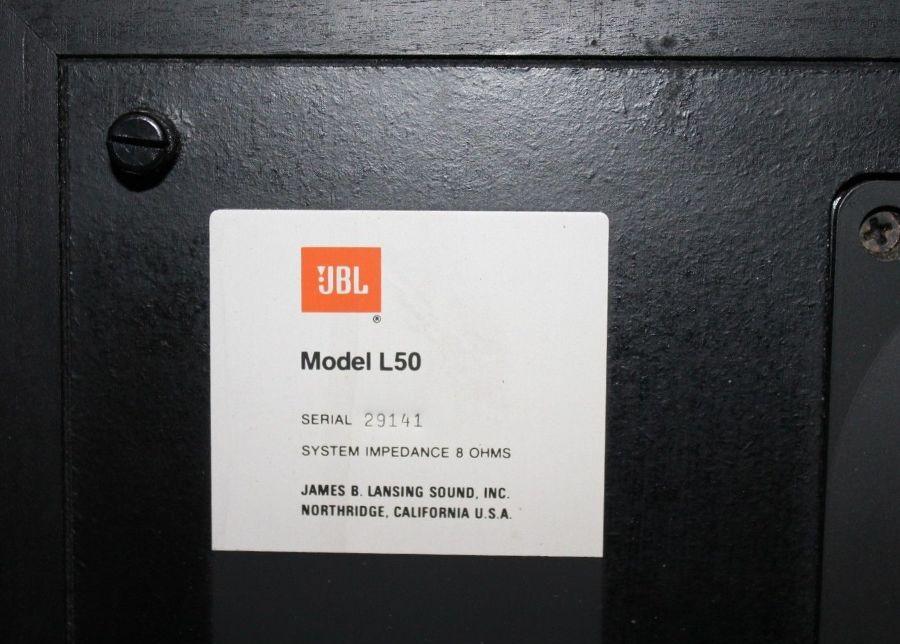

Корпус выполнен в виде прямоугольного не разборного ящика из ДСП толщиной 19 мм. Внутри корпуса имеются распорки и ребра жесткости. Внешняя отделка выполнена натуральным шпоном. Динамики расположены по центру, вдоль вертикальной оси. Закреплены заподлицо передней панели. Слева от СЧ и ВЧ динамиков находится шильдик с названием модели и логотипом фирмы, а так же регуляторы средних и высоких частот. Гриль закрывает все лицо, выполнен в красном синем или коричневом цветах.

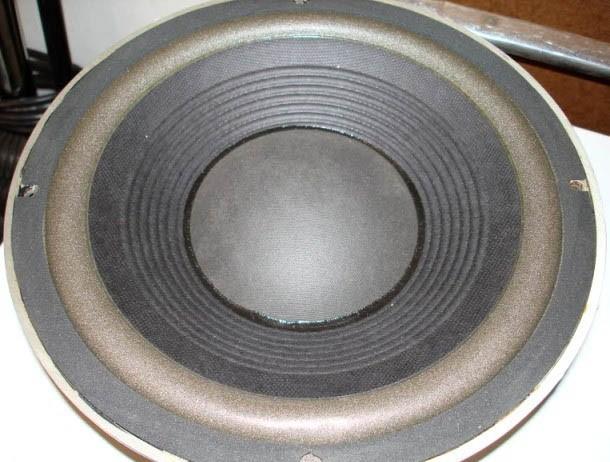

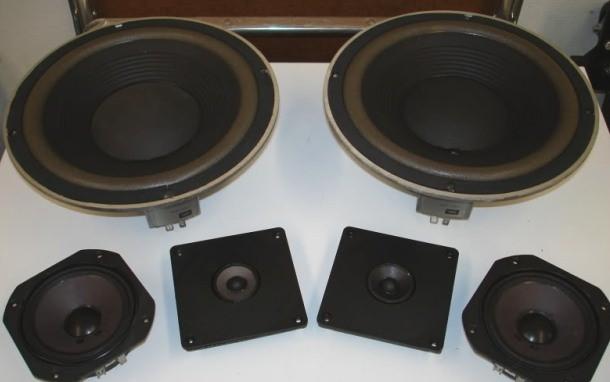

НЧ динамик имеет катушку диаметром 50 мм намотанную медным проводом. Головка имеет гладкую частотную характеристику и за счет колпачка диаметром 10 см АЧХ головки пролегает далеко по средним частотам. Литая алюминиевая корзина, мощная магнитная система создает симметричное поле вокруг щели звуковой катушки и стабилизирует магнитные потоки в ее пределах. Это снижает гармонические искажения. Магнит – алнико.

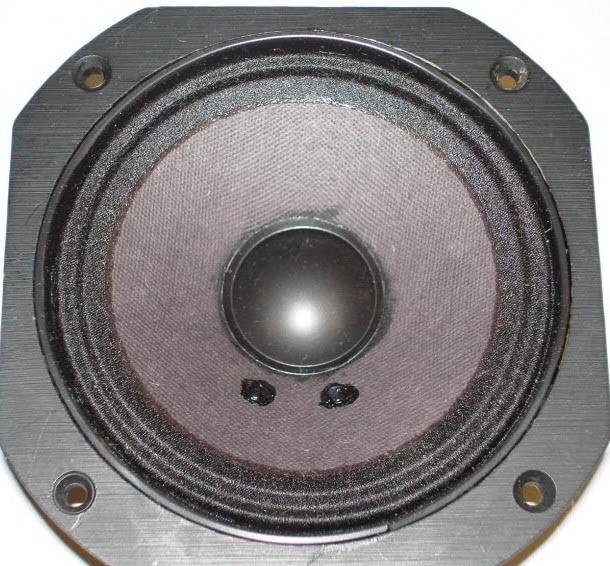

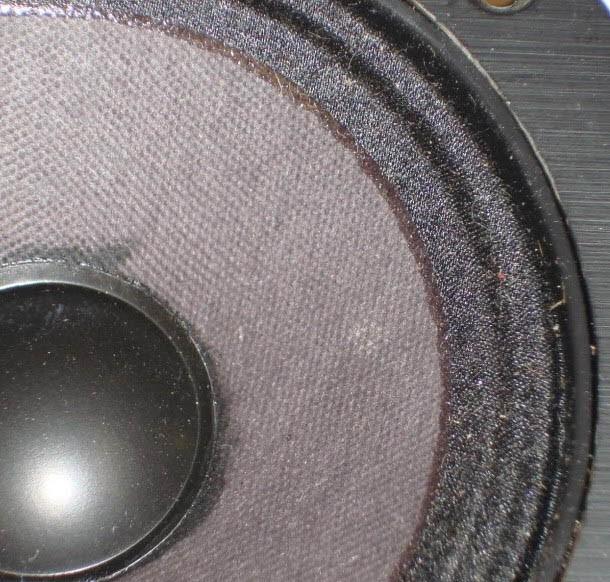

Диафрагма СЧ (диаметром 100 мм по центру подвеса) выполнена из бумаги на ткани с пропиткой обеспечивает чистоту от слышимых искажений, даже на высоких уровнях громкости. Звуковая катушка (диаметром 22 мм, намотана медным проводом) позволяет работать динамику в поршневом режиме, чтобы обеспечить гладкую частотную характеристику по всему его рабочему диапазону. Сам динамик отделен от общего объема корпуса специальным боксом.
ВЧ динамик представляет собой излучатель из бумаги. Звуковая катушка диаметром 16 мм. Магнит – алнико (15000 Gauss). Размер динамика улучшает характеристику направленности от 3000 Гц и выше.

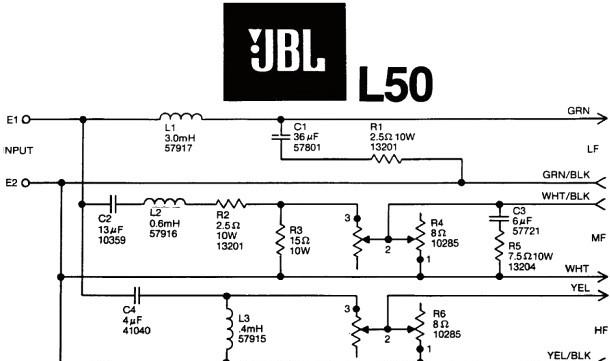

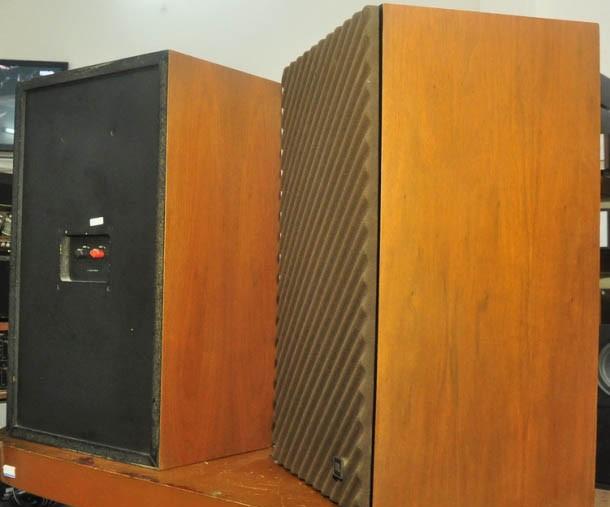

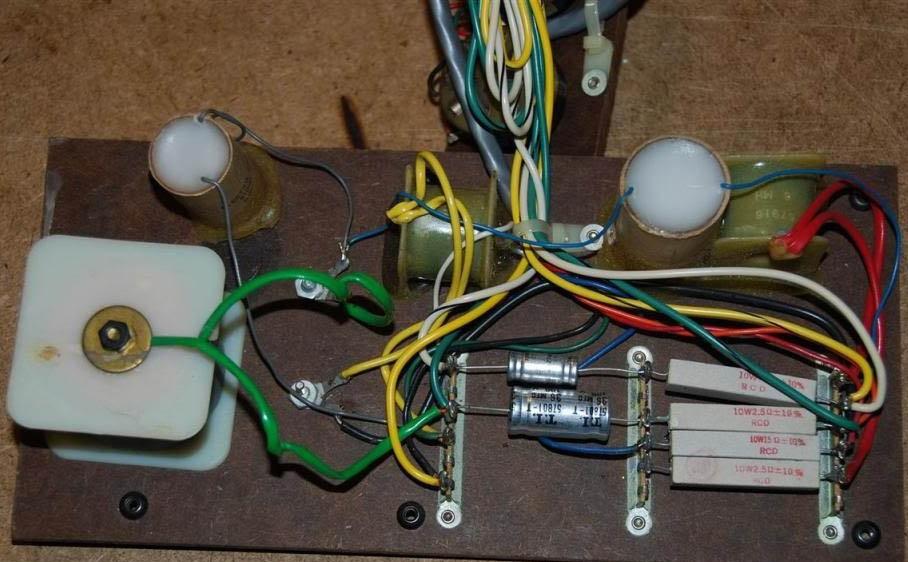

На задней стенке находится плата электрических фильтров, на которой прикручены выходные клеммы. Плата представляет собой доску из ДВП, которая крепится четырьмя шурупами снаружи корпуса. Клеммы выходят наружу через небольшое вырезанное отверстие.
