Акустическая система изготавливалась в США с 1976 по 1981 года. JBL – акустические системы.

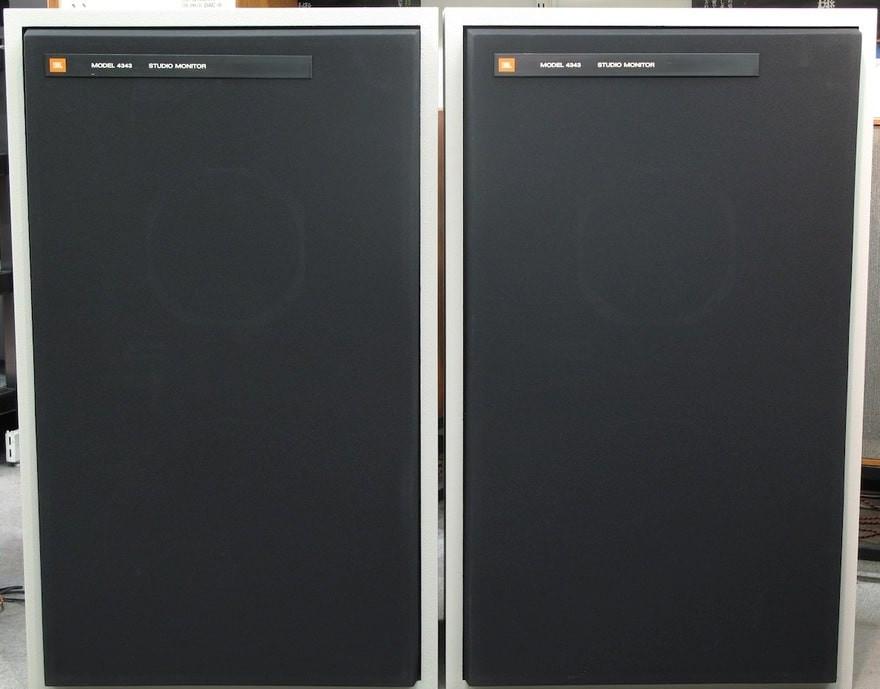

В модели 4343B корпус окрашивался в серый цвет, а лицевая панель в черный. Ткань на гриле имела черный цвет. Модель 4343WX имела корпус с покрытием натуральным шпоном ореха, лицевая панель окрашивалась в синий цвет, а задняя – в черный. Ткань на гриле имела классический синий цвет JBL.
Технические характеристики JBL4343:
4-х полосная АС с фазоинвертором
Полоса воспроизводимых частот по уровню ±3 дБ: 35 – 20000 Гц
Чувствительность: 93 дБ/Вт/м
Максимальное звуковое давление: 101 дБ/3 м
Направленность 16 кГц с уровнем -3 дБ: горизонтальная 60º (вертикальная 30º)
Сопротивление: 8 Ом
Мощность (RMS): 75 Вт
Установленные громкоговорители:
НЧ: Ø380 мм (2231A или 2231H)
мидбас: Ø250 мм (2121 или 2121H)
СЧ: рупорный драйвер (2420)
ВЧ: рупорный драйвер (2405)
Коэффициент искажений: 1%
Частоты раздела фильтров: 300 Гц, 1250 Гц и 9500 Гц
Габаритные размеры (ВхШхГ): 1051х635х435 мм
Масса одной АС: 79 кг
Обзор JBL 4343

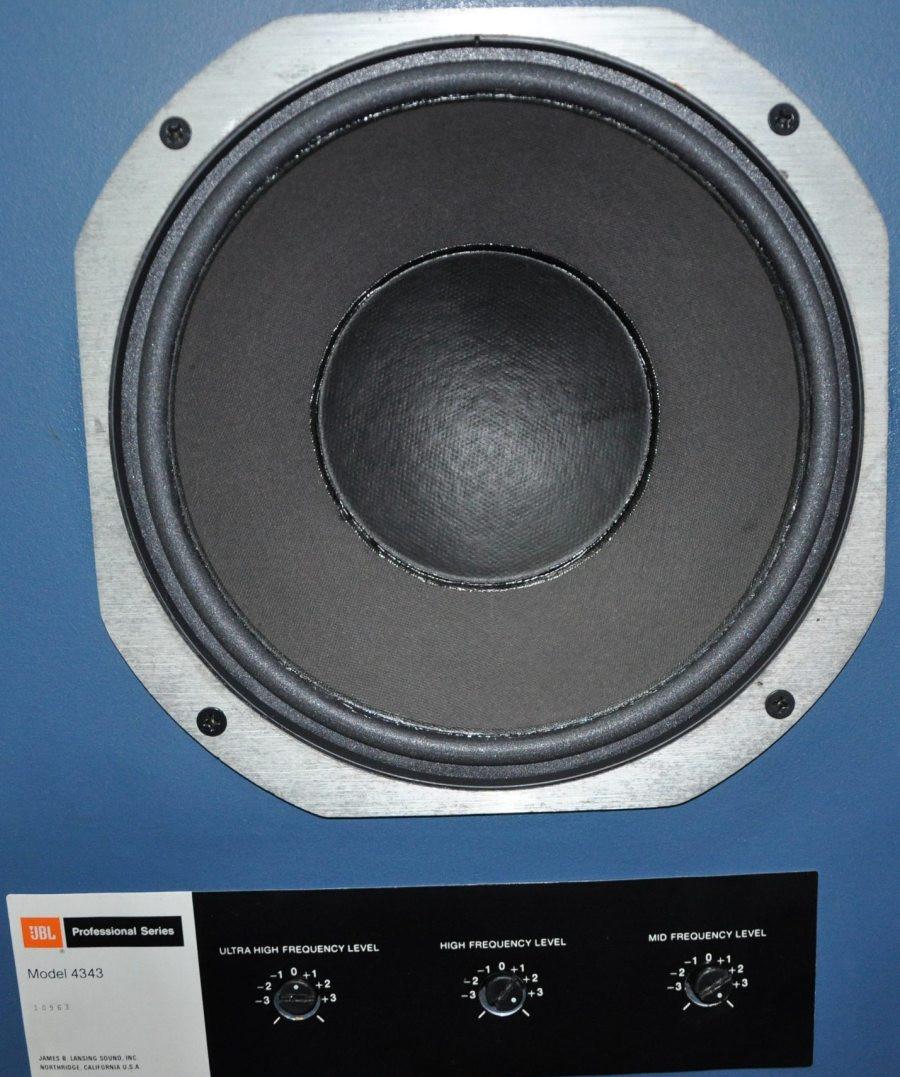

Корпус изготовлена из ДСП, внешне оформляется в зависимости от модели, окраска или фанерование шпоном. Внутренний объем – 156 л. Мидбасовый громкоговоритель имеет собственный корпус объемом 14 л. Динамики расположен по центру, вдоль вертикальной оси, только ВЧ устанавливается слева или справа от оси. СЧ крепится к лицевой панели через рупор 2307, а со стороны лицевой панели на липучках закреплен рассеиватель 2308. Между НЧ динамиками установлены 3 регулятора уровня: мидбаса, СЧ и ВЧ. Внизу по бокам НЧ выведены два отверстия – выход труба фазоинвертора.

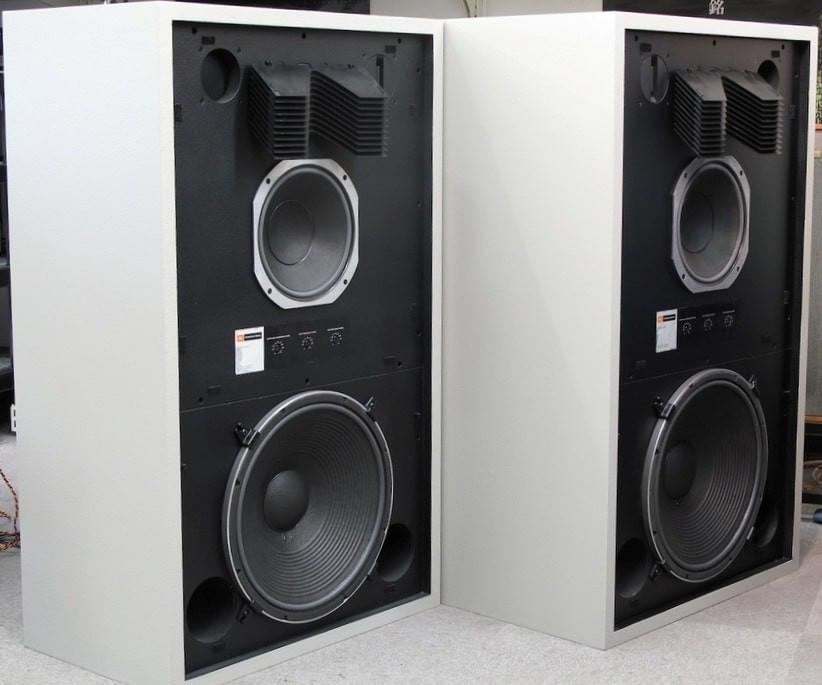

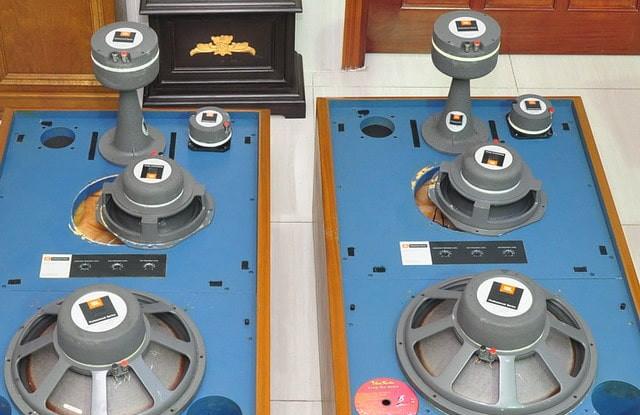

Расположение громкоговорителей с обратной стороны:
ВЧ – 2405:
СЧ 2420 с рассеивателем 2308:

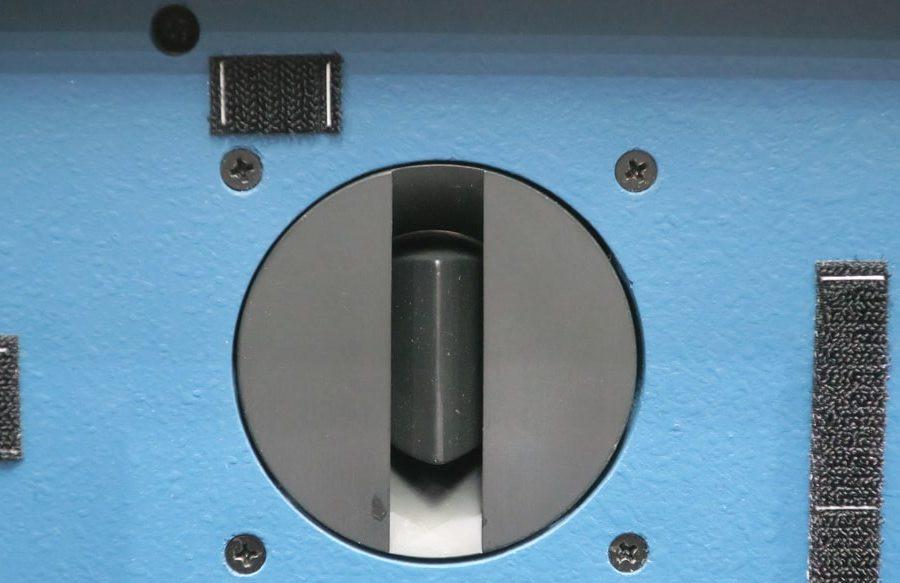

СЧ без рассеивателя, виден рупор 2307:
Мидбас 2121 на алнико или 2121H на феррите:

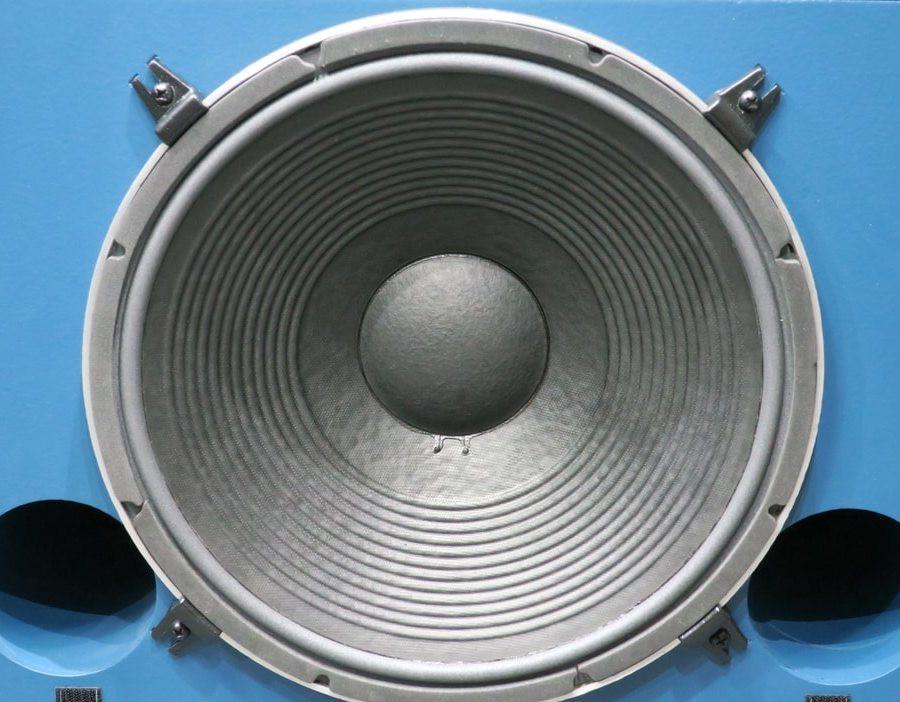

НЧ громкоговоритель 2231А с алнико или 2231H на феррите:

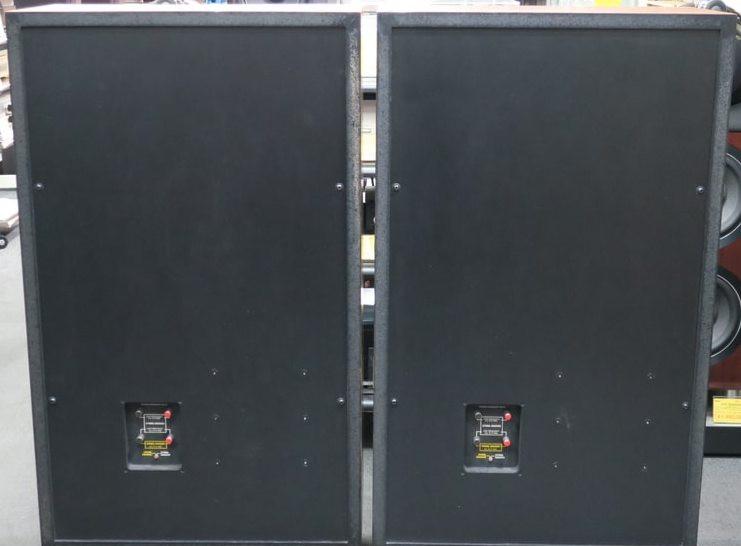

Клеммы на задней стенке с раздельным подключением:

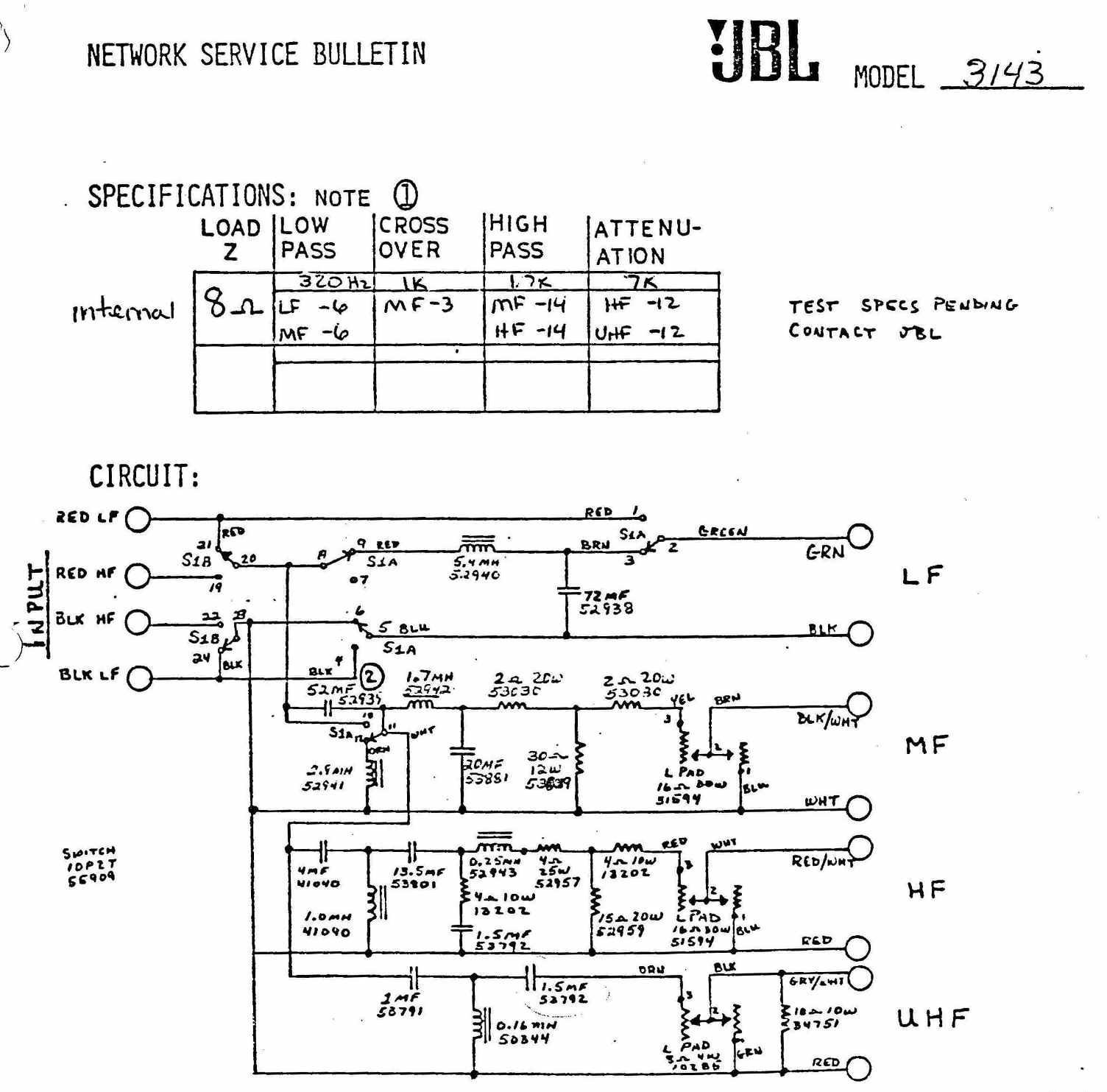

Электрическая схема JBL 4343:
