Классический 2-х полосный студийный монитор JBL4331A является результатом обширного исследования. Данная акустическая система применялась на протяжении 15 лет в звукозаписывающей индустрии. Выпускалась в 1978 году.
Технические характеристики:
2-х полосная АС с фазоинвертором
Полоса воспроизводимых частот: 35 – 15000 Гц
Неравномерность АЧХ в диапазоне 35-15000 Гц: ±3 дБ
Чувствительность: 93 дБ/Вт/м
Максимальное звуковое давление: 100,5 дБ
Сопротивление: 8 Ом
Выходная мощность: 75 Вт
Коэффициент гармоник: 1%
Установленные громкоговорители
НЧ: Ø380 мм (2231A)
ВЧ: рупорный (2308 + 2312 + 2420)
Частота раздела фильтра: 800 Гц
Габаритные размеры (ВхШхГ): 778х619х497 мм
Масса одной АС: 57 кг
Описание

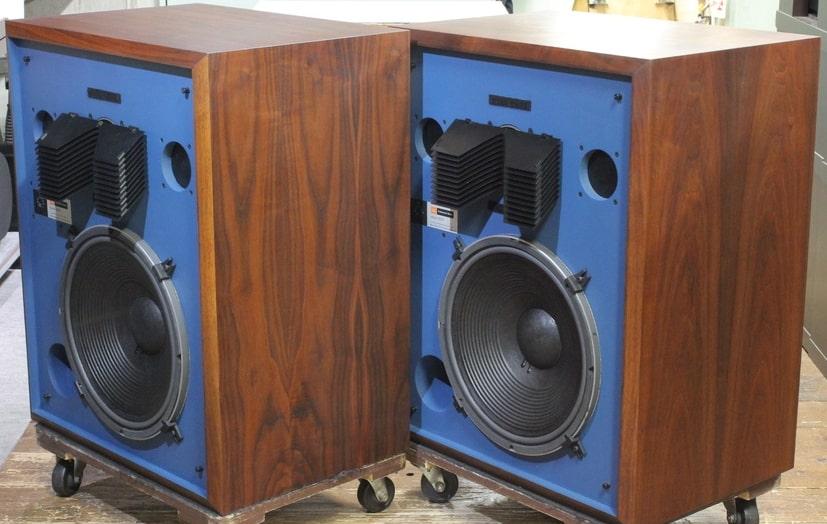

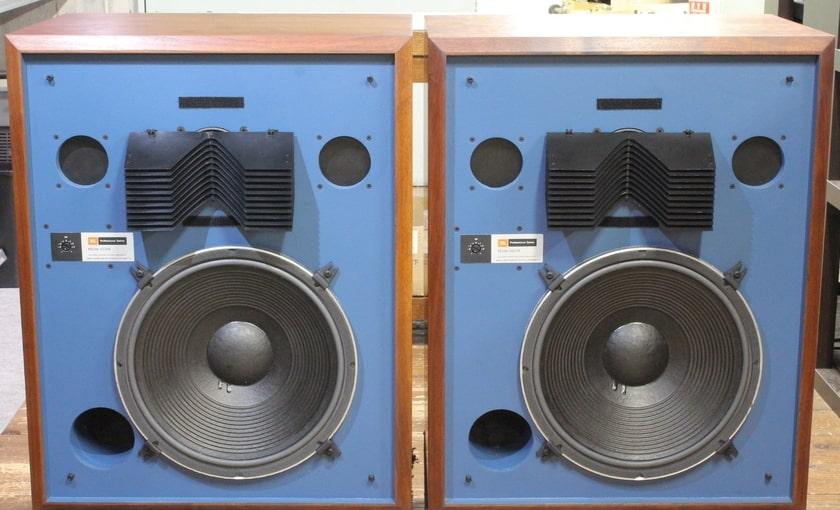

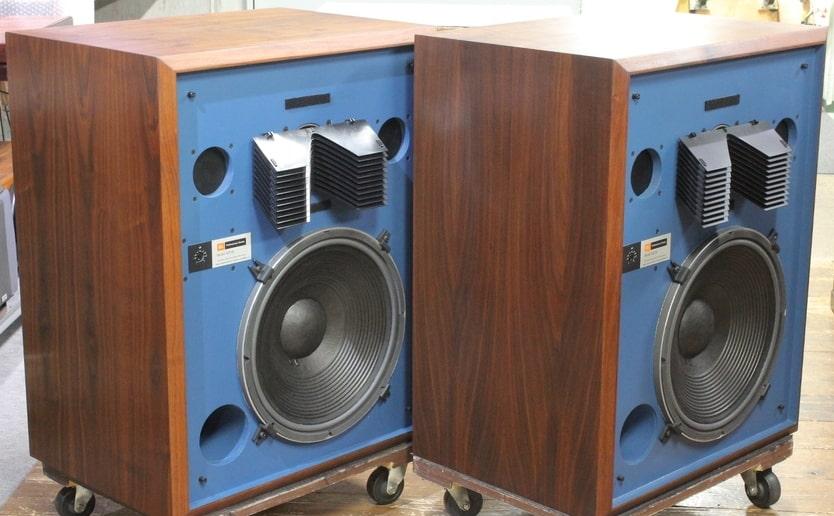

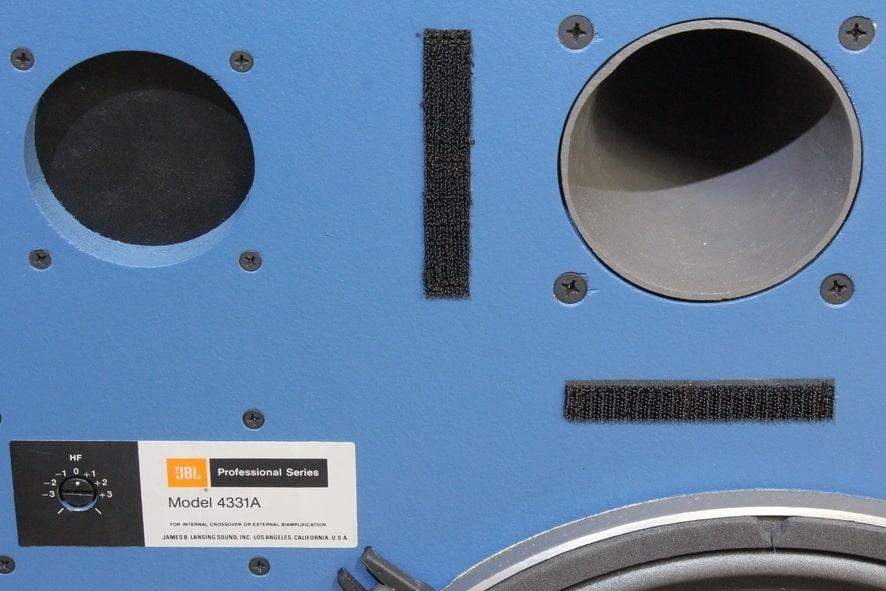

Акустическая система JBL4331A является усовершенствованной модель 4320. Внутренний объем корпуса 156 л. Синяя лицевая панель и отделка ореховым шпоном называлась 4331AWX, черная лицевая панель и серая окраска – 4331A. По бокам от ВЧ громкоговорителя находится по отверстию, предназначенные для установки дополнительного ВЧ, по типу JBL2405. В модели JBL4333 в таком же корпусе уже установлен такой ВЧ.

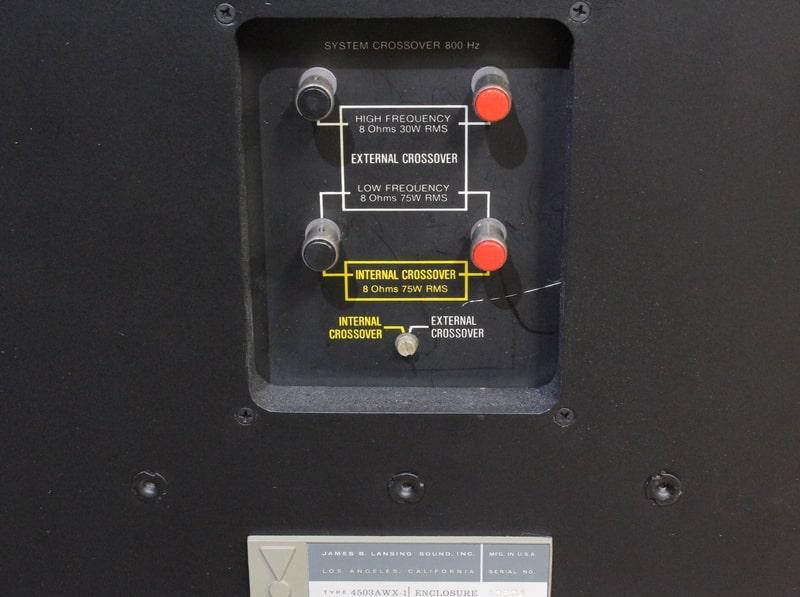

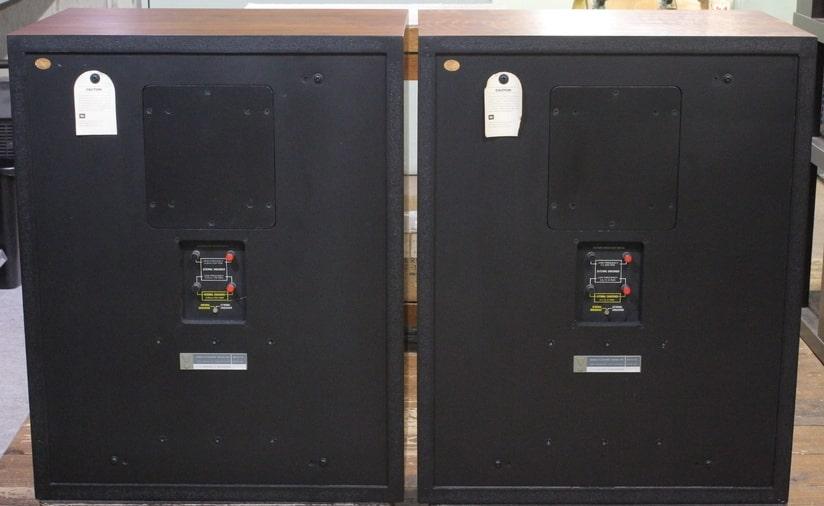

Задняя стенка съемная, полностью окрашивается в черный цвет:
Высокочастотный драйвер – JBL2420 с экспоненциальным рупором JBL2312 и акустической линзой JBL2308. Звуковая катушка диаметром 44,45 мм намотана алюминиевой плоской жилой. Магнитная система- алнико.

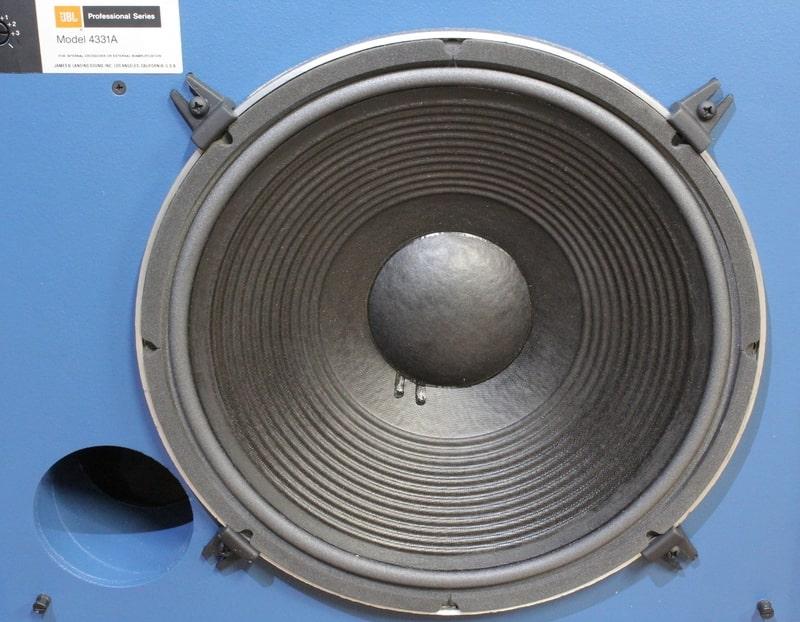

В системе установленный низкочастотный громкоговоритель JBL2231A конусного типа. Звуковая катушка Ø101,6 мм намотана плоской медной жилой. магнитная система – алнико.

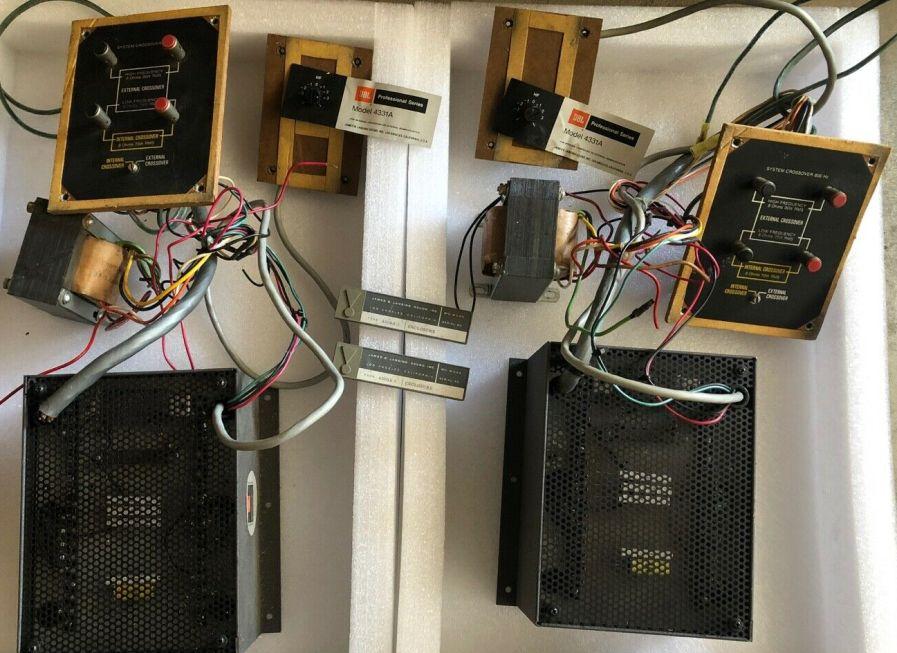

Электрические фильтры JBL4331А:
