Производитель: США.
Основные технические характеристики:
2-х полосная АС с фазоинвертором

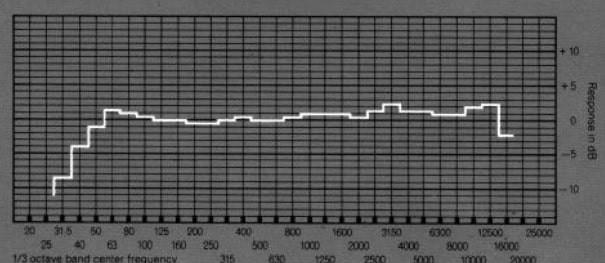

Диапазон воспроизводимых частот: 45 – 15000 Гц
Неравномерность АЧХ в диапазоне 45-15000 Гц: ±3 дБ
Чувствительность в диапазоне 500-2500 Гц: 88 дБ/Вт/м
Номинальная мощность: 40 Вт
Номинальный импеданс: 8 Ом
Частота раздела кроссовера: 2500 Гц
Коэффициент гармоник в диапазоне 100-15000 Гц: 0,5%
Установленные динамики:
НЧ/СЧ: 200 мм (бумага на пене) 116H
ВЧ: 36 мм (бумага) LE26
Варианты отделки: орех
Внешние размеры (ВхШхГ): 483х291х286 мм
Внешние размеры с грилем: 483х292х306 мм
Вес одной АС: 12,7 кг
Описание

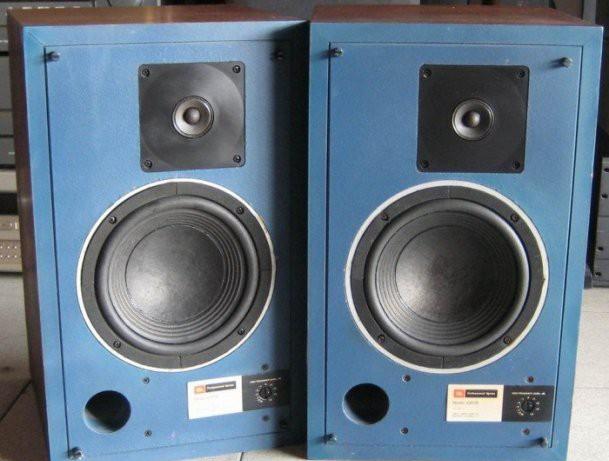

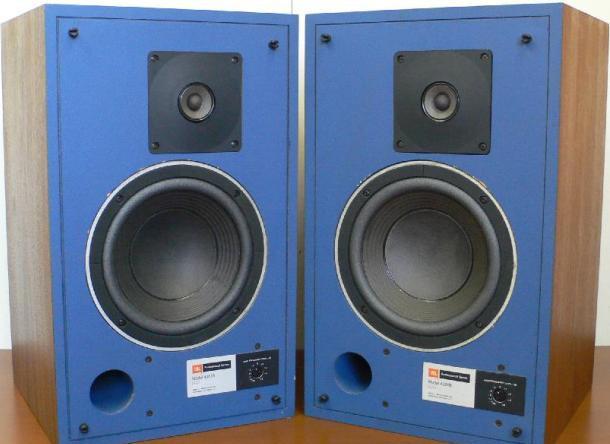

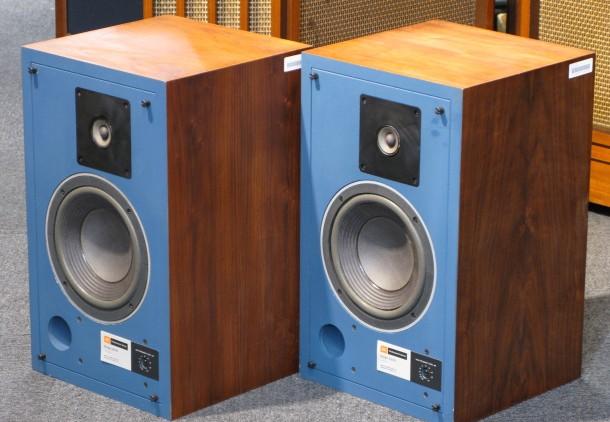

JBL 4301b предназначен для установки в небольших помещениях. Позволяет развивать уровень звукового давления до 98 дБ при своих компактных размерах. Корпус изготовлен из ДСП толщиной 19 мм имеет внутренний объем 28 л. Лицевая панель окрашена в синий цвет. Динамик НЧ расположен симметрично по вертикальной оси, а ВЧ сдвинут вправо. Под НЧ динамиком находится выход фазоинвертора, шильдик с логотипом фирмы и названием АС, а также регулятор высоких частот. Гриль представляет собой массивную деревянную раму, на которой натянута темно-синяя ткань. Внутри корпуса находится распушенный материал для подавления стоячих волн. От модели 4301 отличается новыми динамическими головками.

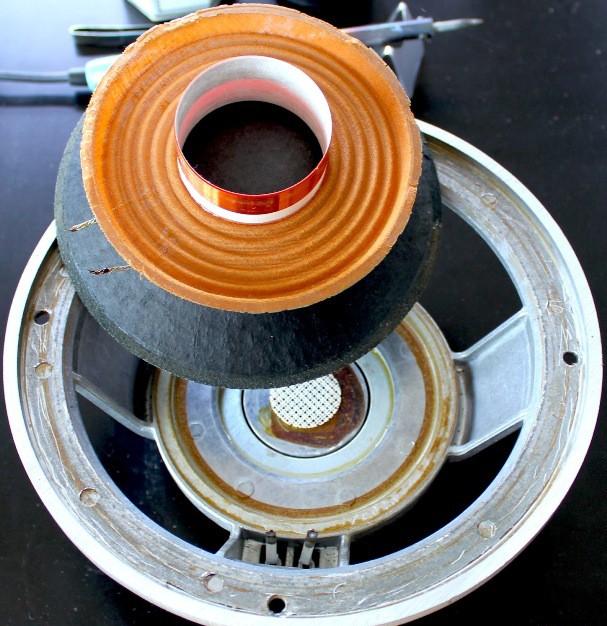

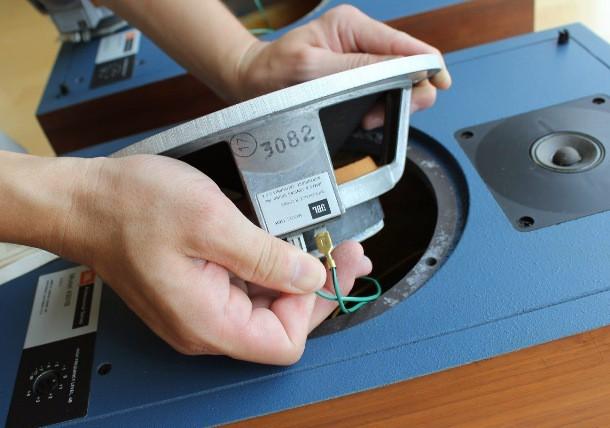

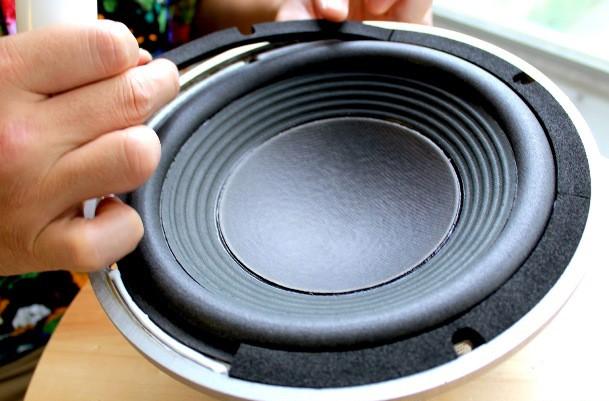

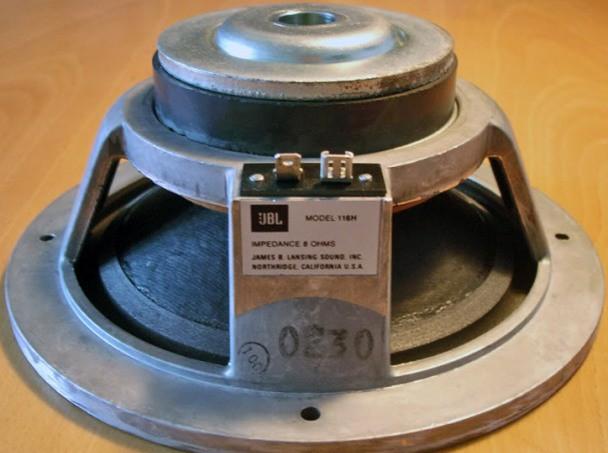

НЧ динамик разработан специально для компактного размера с гладкой частотной характеристикой, широким динамическим диапазоном и превосходными переходными характеристиками. Литая алюминиевая корзина, мощная магнитная система весом 1,1 кг с магнитом альнико. Звуковая катушка диаметром 50 мм намотана медным проводом. Магнитная система создает симметричное поле вокруг щели звуковой катушки и стабилизирует магнитные потоки в ее пределах. Это снижает гармонические искажения до 0,1% в сравнении с обычными динамическими головками.

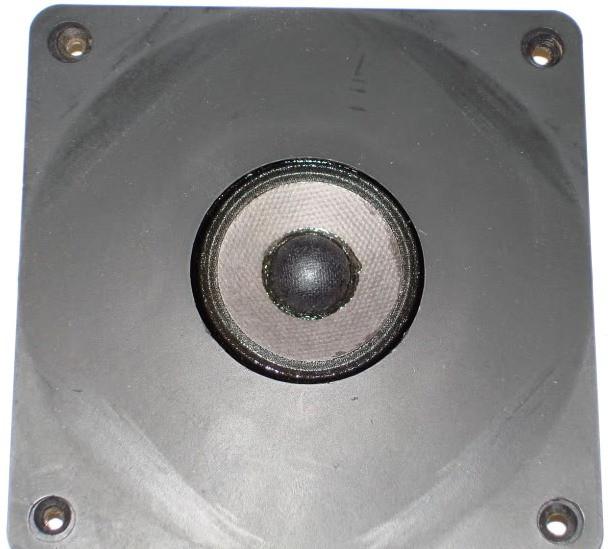

Диафрагма ВЧ динамика выполнена из бумаги, диаметром 36 мм. Звуковая катушка диаметром 16 мм намотана медным проводом. Магнитное поле 1,5 Тл, такое отношению к размеру диафрагмы позволяет получить исключительные переходные характеристики.

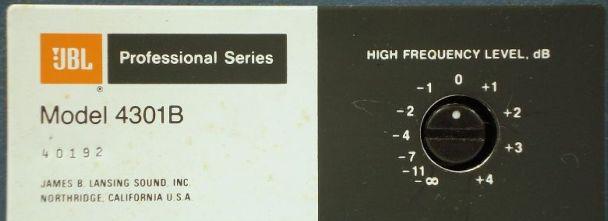

Внутри на передней стенке расположен фильтр. Элемент управления на передней панели позволяет отдельно регулировать мощность на высоких частотах ВЧ динамика. При соответствующих настройках регулятора, частотная характеристика акустической системы может быть изменена, чтобы компенсировать звучание в любом помещении и достичь тонального баланса. На задней стенке выведены клеммы для подключения АС к усилителю. Клеммы крепятся на дощечку, которая прикручивается изнутри, а сами клеммы выходят наружу через вырезанное отверстие.
