Импульсный блок питания на Ir2151: схема и расчет трансформатора

Импульсный блок питания на драйвере Ir2151 — это эффективное и проверенное решение для питания мощных усилителей звуковой частоты (УМЗЧ). Данная схема обеспечивает высокий КПД при минимальном количестве компонентов и легко повторяется радиолюбителями. Она идеально подходит для тех, кто ищет надежный источник питания для своих проектов, будь то УМЗЧ 32Вт на TDA2050V или более мощные конструкции.

За основу взята широко распространенная микросхема Ir2151 с минимальной обвязкой. Ключевым фактором, определяющим мощность блока питания, является емкость выходных конденсаторов. Для достижения максимального КПД схемы настоятельно рекомендуется мотать трансформатор на качественных ферритовых кольцах импортного производства (например, от производителя epkos). Оптимальные размеры кольца — не менее 29,5х19,5х14,9 мм.

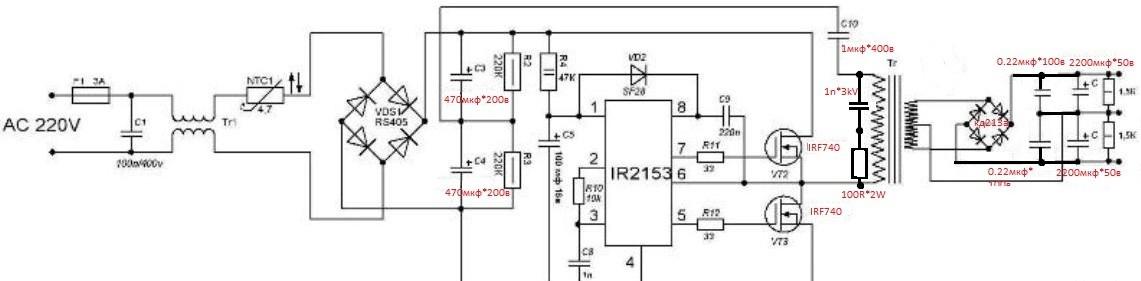

supply_001 15

Рабочую частоту преобразователя рекомендуется выбирать в диапазоне до 100 кГц. Для точного расчета параметров трансформатора и индуктивности дросселей следует использовать специализированное программное обеспечение, такое как Freq2153 и ExcellentIT (версия 5000 и выше).

Характеристики и особенности конструкции

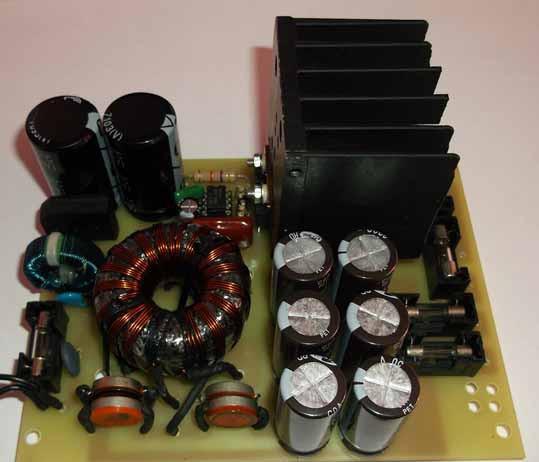

supply_001 _ru (1)

Важно понимать, что данная схема не является самой сложной или самой совершенной с точки зрения схемотехники, однако она выигрывает за счет своей простоты и высокой повторяемости. Это делает её отличным выбором для начинающих и опытных радиолюбителей, желающих собрать качественный источник питания своими руками.

Печатная плата была разработана с учетом возможности установки блока питания в стандартный корпус от компьютерного БП, что упрощает габаритные вопросы и обеспечивает естественное охлаждение компонентов.

 Учитываем, что схема не является самой лучшей, она наиболее простая и легко повторяемая для всех желающих. Печатная плата была разведена для применения блока питания в корпусе от стандартного компьютерного блока питания.

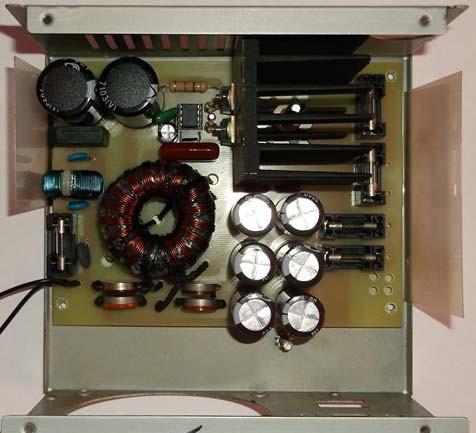

supply_001 _ru (4)

Расчет трансформатора и выбор компонентов

Описывать все характеристики не стану, так как эта схема, по сути, является конструктором, из которого можно получить очень большое количество вариантов блоков питания, как по мощности, так и по напряжению питания. Это позволяет гибко адаптировать источник под конкретные задачи, будь то усилитель на LM3886 в инвертирующем включении или простой УМЗЧ 50Вт.

Для успешной сборки обратите внимание на следующие аспекты расчета:

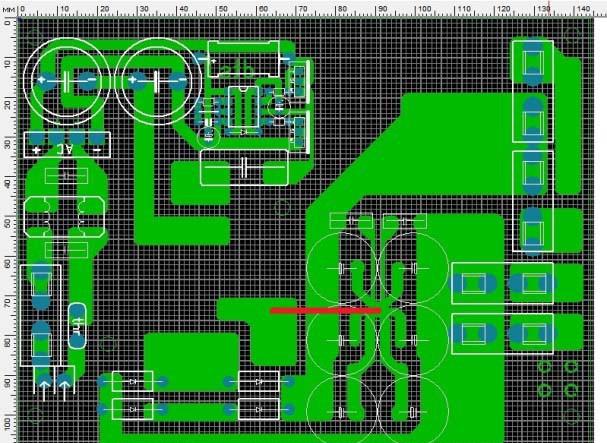

supply_001 _ru (2)
  • Размер кольца: Чем больше сечение магнитопровода, тем выше мощность, которую можно снять без насыщения.
  • Частота: Работа на частотах около 100 кГц позволяет уменьшить габариты трансформатора, но требует качественных ключевых транзисторов.

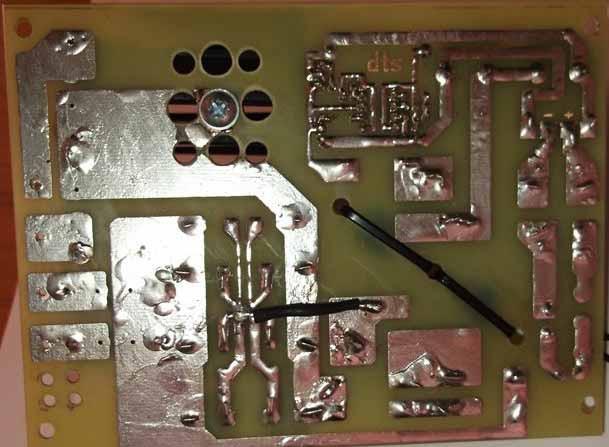

  • supply_001 _ru (3)
  • Обмотки: Тщательно соблюдайте полярность обмоток драйвера Ir2151 для корректной работы полумостового инвертора.

Печатная плата доступна для скачивания по .



Автор: dts (dtsdts@meta.ua)
