Типы функциональных характеристик переменных резисторов: А, Б, В, И

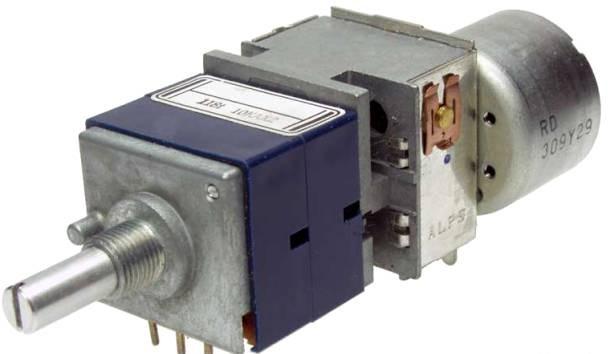

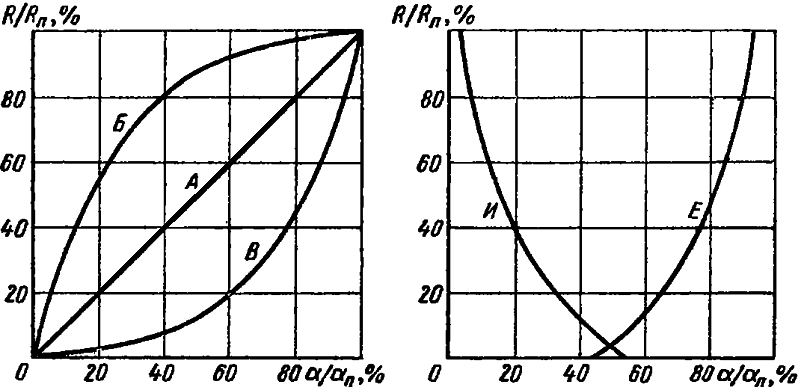

Функциональная характеристика — это ключевой параметр, определяющий зависимость сопротивления переменного резистора (или выходного напряжения) от угла поворота вала или положения подвижного контакта. Именно этот параметр диктует сценарий использования компонента в схеме. По характеру изменения сопротивления все переменные резисторы классифицируются на две большие группы: линейные (тип А) и нелинейные (типы Б, В, И, Е). Наглядное сравнение этих зависимостей представлено на графике ниже.

Линейные резисторы (Тип А)

Резисторы типа А имеют линейную функциональную характеристику. Это означает, что сопротивление изменяется пропорционально углу поворота вала. Если вы будете вращать ручку с постоянной скоростью, сопротивление будет расти равномерно.

Такие компоненты идеально подходят для задач, где требуется равномерное изменение параметров цепи, например, для настройки усиления или в качестве делителей напряжения, где важна математическая точность пропорций. Однако в аудиотехнике линейные резисторы используются реже для регуляторов громкости, так как человеческое ухо воспринимает звук нелинейно.

Нелинейные характеристики: Логарифмические (Тип Б) и Обратные (Тип В)

Наиболее востребованными в специфических задачах являются нелинейные зависимости. Характер изменения сопротивления в таких резисторах подбирается под конкретные схемотехнические требования.

Тип Б: Логарифмическая зависимость

Резисторы типа Б имеют логарифмическую характеристику. Сопротивление меняется медленно в начале хода вращения и резко возрастает к концу. Это свойство идеально ложится на психоакустику человеческого слуха, которая также имеет логарифмическую природу. Именно поэтому резисторы типа Б являются стандартом для регуляторов громкости в Hi-Fi технике и профессиональном аудиооборудовании.

Тип В: Обратная логарифмическая зависимость

Резисторы типа В (обратные логарифмы) ведут себя наоборот: основное изменение сопротивления происходит в начале хода, а к концу вала сопротивление стабилизируется. Они часто применяются в схемах регулировки тембра (ВЧ/НЧ) или яркости индикаторов, где требуется быстрое реагирование на начальное положение ручки.

Прочие типы: И, Е, синусоидальные

Существуют и более редкие типы, такие как И, а также резисторы с синусоидальной или косинусоидальной зависимостью. Они находят применение в устройствах автоматики, измерительных приборах и вычислительной технике, где требуется специфическая нелинейная передача сигнала.

Допуски и точность функциональной характеристики

В реальности ни один резистор не соответствует идеальной математической кривой. Отклонения от заданной характеристики определяются допусками (границами погрешности). Для переменных резисторов общего назначения эти границы могут составлять 2–20%, тогда как для прецизионных моделей погрешность жестко ограничена в пределах 0,05–1%.

Важной проблемой является не только статическое отклонение, но и скачкообразный характер изменения сопротивления. Такие скачки нарушают плавность регулирования, вызывая щелчки или прерывания сигнала. Основные причины дефектов:

• Неоднородность проводящего слоя (порошка или пленки).

• Дефекты подвижного контакта (износ, загрязнение).
• Наличие начального скачка и минимального остаточного сопротивления.

Качество регулировки напрямую влияет на качество сигнала. Например, плохой контакт в регуляторе может внести нелинейные искажения в усилителе, которые будут слышны даже на низких уровнях громкости.

Методы измерения функциональных характеристик

Для проверки соответствия резистора заявленному типу (А, Б, В и т.д.) применяются специализированные методы. Выбор метода зависит от требуемой точности и класса измеряемого компонента.

Методы проверки по напряжению

Этот метод является наиболее распространенным. Он заключается в подаче постоянного напряжения на выводы резистора и измерении выходного напряжения на среднем выводе (подвижном контакте) в различных положениях вала.

• Измерение в отдельных точках: Сравнение фактического выходного напряжения с расчетными значениями для заданных углов поворота.

• Непрерывное измерение: Сравнение напряжения на испытуемом резисторе с образцовым (линейным) резистором при их синхронном вращении. Результат обычно выводится на экран осциллографа в виде графика (X-Y режим), где по одной оси откладывается угол поворота (напряжение с образцового резистора), а по другой — сопротивление испытуемого.

Методы проверки по сопротивлению

Принципиально аналогичен методу по напряжению, но в качестве информационного сигнала используется сопротивление, измеряемое омметром или мостом. Этот метод более точен для прецизионных проволочных резисторов и применяется в схемах моста или компенсатора, где требуется минимизировать влияние тока измерения на сам резистор.

Практические примеры: Графики импортных резисторов

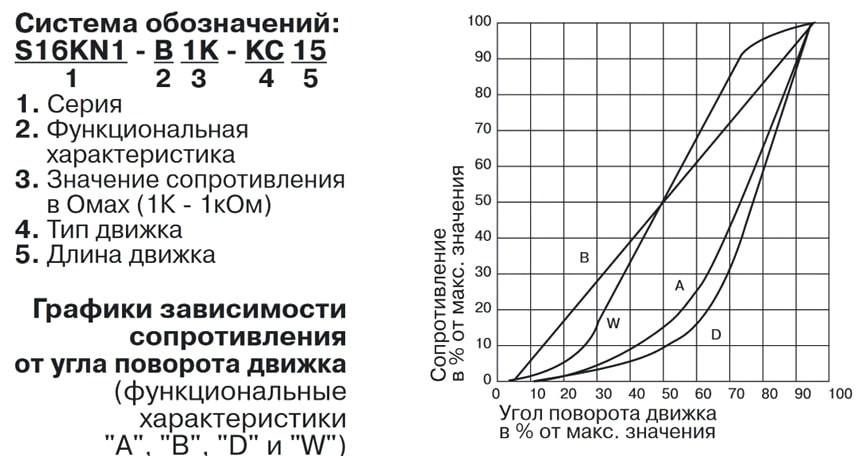

Для инженеров и аудиофилов важно понимать, как реальные компоненты от ведущих мировых производителей соотносятся с теоретическими типами. Ниже представлены графики характеристик импортных переменных резисторов, которые часто используются в современной аудиотехнике.

Изучение этих графиков помогает правильно подбирать компоненты для замены в старом оборудовании или для создания новых схем с заданными характеристиками регулировки.

Историческая справка

Для понимания эволюции параметров полезно обращаться к классическим справочникам. Данные из справочника резисторов 1991 года до сих пор актуальны для ремонта и реставрации vintage-аудиотехники, где используются компоненты советского и раннего импортного производства.

Из справочника резисторов, 1991
