Изобретение относится к области электроакустики, в частности, к конструкции акустической системы с фазоинвертором, выполненным в виде шахты с звукопоглотителем. Известны акустические системы, содержащие ящик с головкой громкоговорителя и фазоинвертором (1-3).

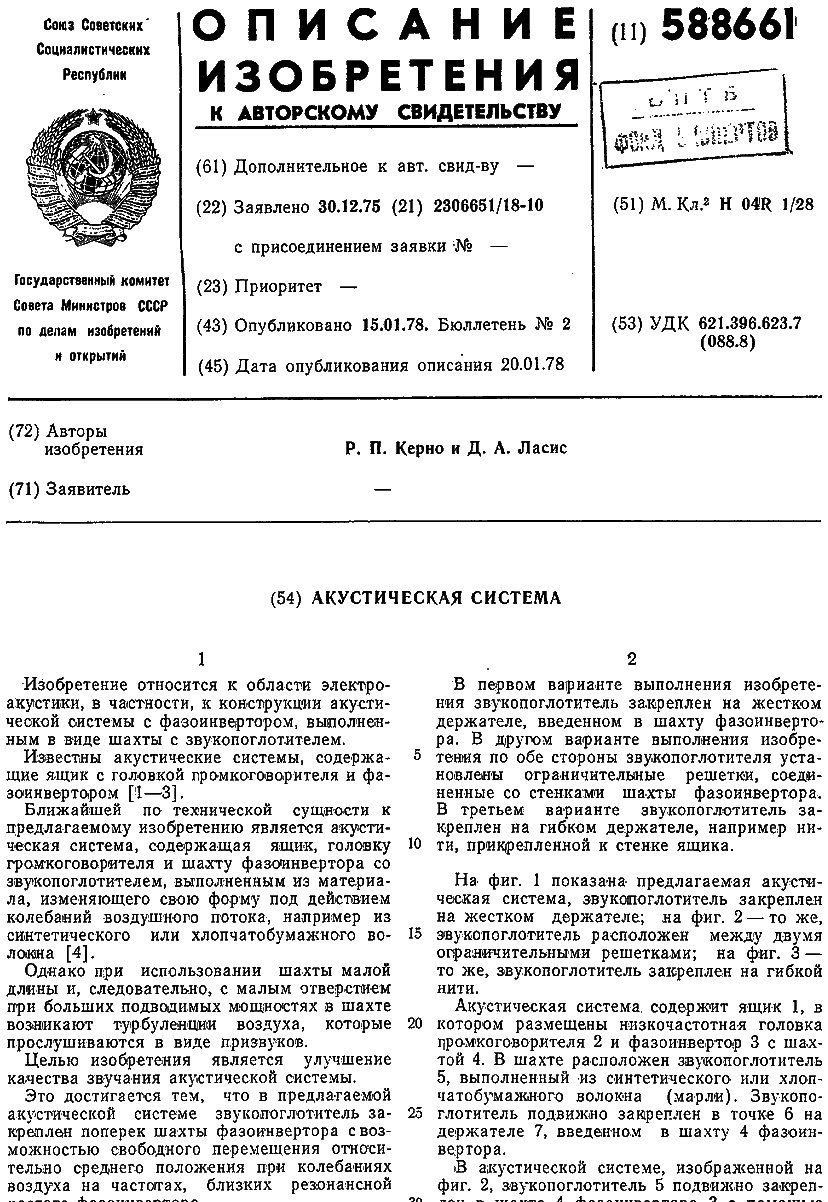

Патент №588661, авторы изобретения: Р.П. Керно и Д.А. Ласис

Ближайшей по технической сущности к предлагаемому изобретению является акустическая система, содержащая ящик, головку громкоговорителя и шахту фазоинвертора со звукопоглотителем, выполненным из материала, изменяющего свою форму под действием колебаний воздушного потока, например из синтетического или хлопчатобумажного волокна (4). Однако при использовании шахты малой длины и, следовательно, с малым отверстием при больших подводимых мощностях в шахте возникают турбуленции воздуха, которые прослушиваются в виде призвуков.

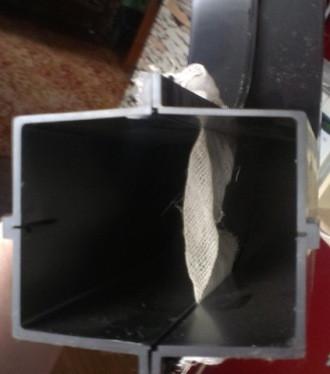

Отрезок марли в фазоинверторе S-90:

Целью изобретения является улучшение качества звучания акустической системы. Это достигается тем, что в предлагаемой акустической системе звукопоглотитель закреплен поперек шахты фазоинвертора с возможностью свободного перемещения относительно среднего положения при колебаниях воздуха на частотах, близких резонансной частоте фазоинвертора.

В первом варианте выполнения изобретения звукопоглотитель закреплен на жестком держателе, введенном в шахту фазоинвертора. В другом варианте выполнения изобретения по обе стороны звукопоглотителя установлены ограничительные решетки, соединенные со стенками шахты фазоинвертора. В третьем варианте звукопоглотитель закреплен на гибком держателе, например нити, прикрепленной к стенке ящика.

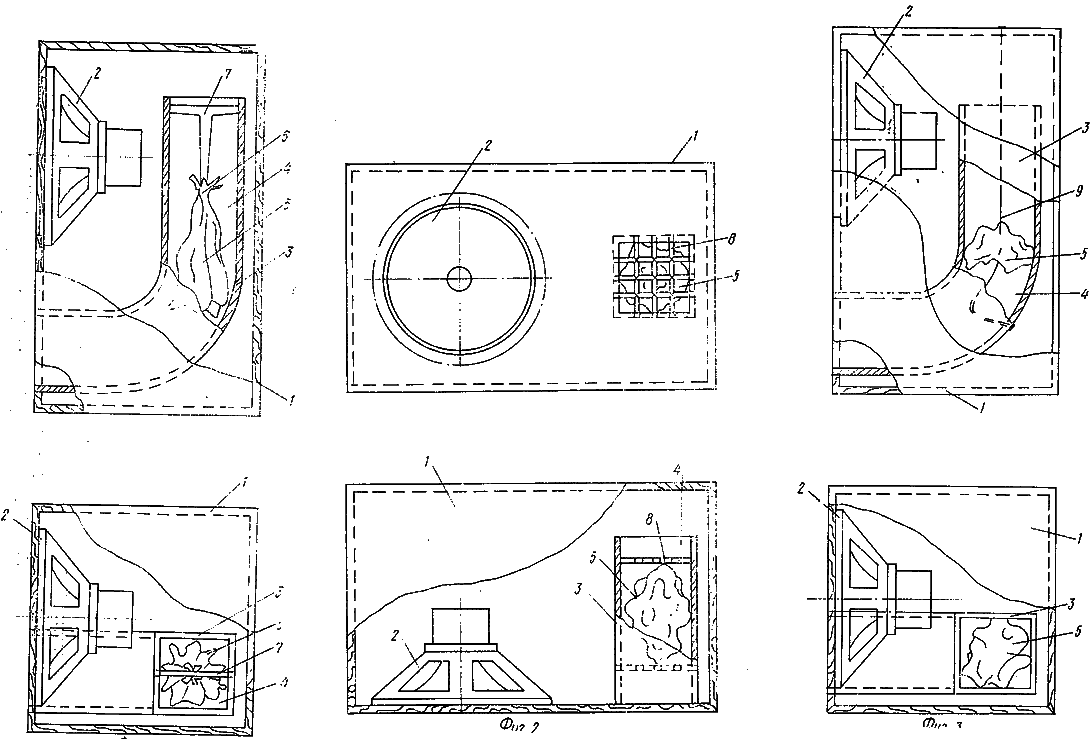

фиг. 1 – показана предлагаемая акустическая система, звукопоглотитель закреплен на жестком держателе;
фиг. 2 – то же, звукопоглотитель расположен между двумя ог1эаничительными решетками;
фиг. 3 – то же, звукопоглотитель закреплен на гибкой нити.

Акустическая система содержит ящик 1, в котором размещены низкочастотная головка громкоговорителя 2 и фазоинвертор 3 с шахтой 4. В шахте расположен звукопоглотитель 5, выполненный из синтетического или хлопчатобумажного волокна (марля). Звукопоглотитель подвижно закреплен в точке 6 на держателе 7, введенном в шахту 4 фазоинвертора.

В акустической системе, изображенной на фиг. 2, звукопоглотитель 5 подвижно закреплен в шахте 4 фазоинвертора 3 с помощью ограничительных решеток 8, жестко соединенных со стенками фазоинвертора.

В акустической системе, показанной на фиг. 3, звукопоглотитель 5 подвижно закреплен в шахте 4 фазоинвертора 3 на гибком держателе 9, например нити, один конец которой соединен со стенкой ящика 1, а другой — со стенкой фазоинвертора 3.

Акустическая система работает следующим образом

При колебаниях воздушной массы с частотами, близкими к резонансной частоте фазоинвертора (ниже 100 Гц), звукопоглотитель 5 свободно перемещается в шахте 4 фазоинвертора 3 относительно среднего положения, которое зафиксировано с помощью держателя 7, ограничительных решеток 8 или гибкой нити 9. При колебаниях воздушной массы с частотами, более высокими (выше 100 Гц), звукопоглотитель 5 из-за своей массы не достигает амплитуды колебаний воздуха и тем самым вносит активные потери.

Выполнение устройства согласно изобретению дает возможность увеличить максимальную амплитуду колебаний воздуха в шахте фазоинвертора по сравнению с известной акустической системой, в которой звукопоглощение при больших амплитудах не устраняет призвуков, а в предложенной системе при тех же условиях призвуки уменьшаются на 3 дБ.

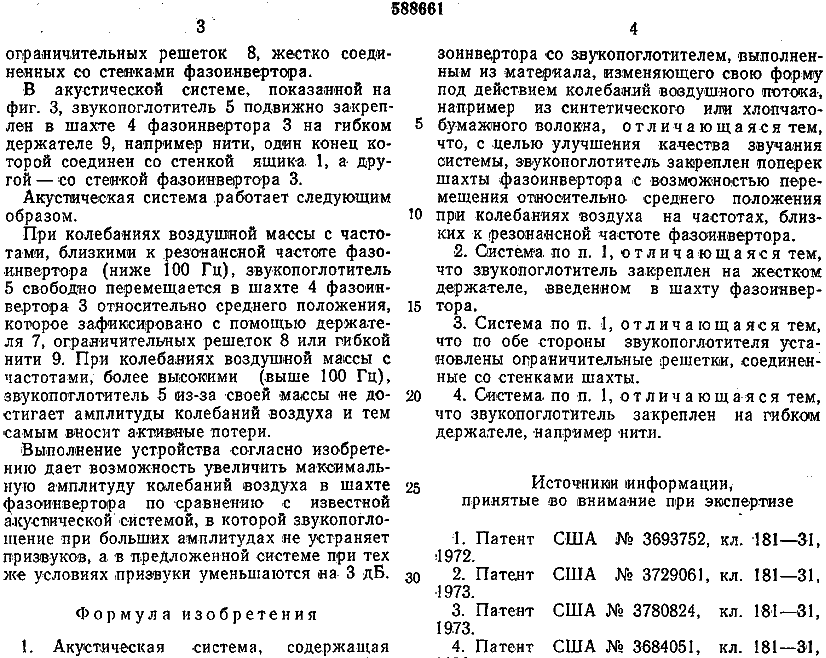

Формула изобретения

1. Акустическая система, содержащая ящик, головку громкоговорителя к шахту фазоинвертора со звукопоглотителем, выполненным из материала, изменяющего свою форму под действием колебаний воздушного потока, например из синтетического или хлопчато-бумажного волокна, отличающаяся тем, что, с целью улучшения качества звучания системы, звукопоглотитель закреплен поперек шахты фазоинвертора с возможностью перемещения относительно среднего положения при колебаниях воздуха на частотах, близких к резонансной частоте фазоинвертора.
2. Система по п.1, отличающаяся тем, что звукопоглотитель закреплен на жестком держателе, введенном в шахту фазоиивертора.
3. Система по п.1, отличающаяся тем, что по обе стороны звукопоглотителя установлены ограничительные решетки, соединенные со стенками шахты.
4. Система по п.1, отличающаяся тем, что звукопоглотитель закреплен на гибком держателе, например нити.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3693752, 1972.
2. Патент США № 3729061, 1973.
3. Патент США № 3780824, 1973.
4. Патент США № 3684051, 1972.
