Доработка динамика 10ГИ-1-4: замена мембраны на лавсан

Динамик 10ГИ-1-4 обладает удачной конструктивной основой, однако оригинальная мембрана имеет ряд конструктивных недостатков. Главная проблема заключается в отсутствии натяжения мембраны, что приводит к хаотичным колебаниям и искажению звука. Для устранения этого брака и повышения прозрачности звучания рекомендуется провести доработку с заменой оригинальной мембраны на лавсановую пленку.

В данном обзоре мы подробно разберем технические характеристики динамика, процесс изготовления новой мембраны из конденсаторной пленки и результаты доработки. Если вас интересуют другие модели советской акустики, рекомендуем изучить 35 АС-012 «S-90». Часть 1. Анализ фильтров.

Технические характеристики и проблема оригинала

Оригинальная мембрана динамика 10ГИ-1-4 выполнена из материала без предварительного натяжения. Это приводит к тому, что положение диффузора подвержено «закону рандомизации» — хаотичным смещениям, которые слушатель воспринимает как брак. Для временного устранения проблемы производители часто набивали войлок и вату, однако это лишь маскировало проблему, не решая её физически.

Для качественной доработки используется лавсановая пленка. В профессиональной среде для изодинамиков часто применяют каптон, однако лавсан по механической прочности при комнатной температуре превосходит его. Рабочую температуру можно регулировать, снижая допустимую мощность динамика.

Инструкция по замене мембраны на лавсан

Процесс доработки требует точности и аккуратности. Ниже приведен пошаговый алгоритм замены мембраны на пленку из конденсаторов К73-47.

Шаг 1: Подготовка материалов

Источником лавсана служат большие белые конденсаторы К73-47. Рекомендуется выбирать конденсаторы большого размера (емкость 3-30 мкФ, напряжение 250-400 В), так как с ними удобнее работать. Например, конденсатор К73-47-2 емкостью 16 мкФ дает ширину пленки около 76 мм, что подходит впритык. Для удобства можно взять конденсатор большего размера.

Шаг 2: Изготовление новой мембраны

1. Разберите конденсатор и подрежьте токарным станком торцы, залитые цинком. Цинк мешает при разворачивании секции, достаточно убрать 2-3 мм с каждой стороны.
2. На кусок пленки (рекомендуемая ширина 90 мм) со стороны металлизации нанесите рисунок дорожки с помощью трафарета и аэрозольной краски.
3. Дайте краске высохнуть и опустите заготовку в раствор хлорного железа для травления. Время травления составляет несколько секунд.
4. Промойте пленку водой и снимите краску растворителем. Будьте осторожны: металлический слой после травления непрочен.

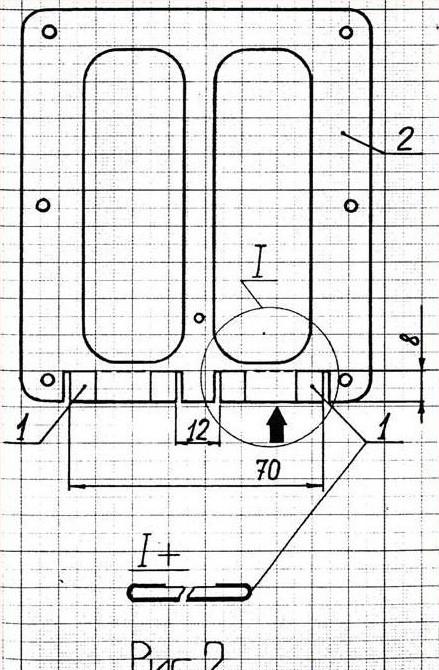

Шаг 3: Изготовление изоляторов и контактов

Изолятор снабжается выводами из листовой меди толщиной 0,05 мм (подойдет и алюминиевая фольга). Провода необходимо припаять до сборки, так как от нагрева паяльника пленка может деформироваться.

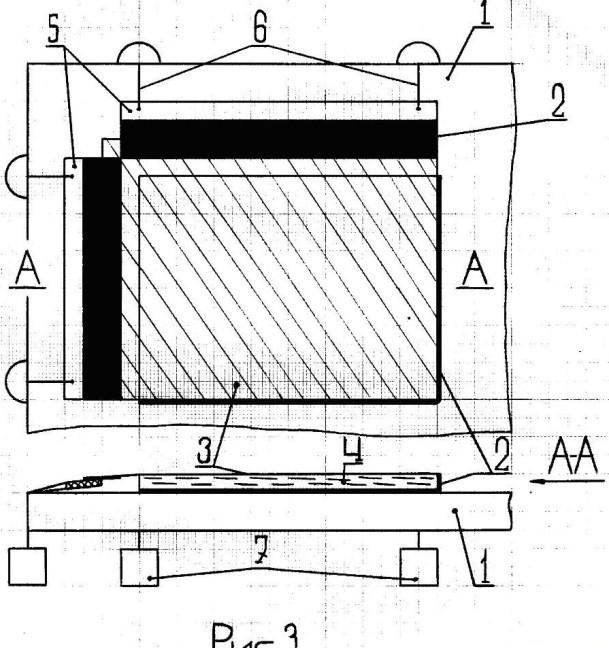

Растяжение пленки производится на куске толстого стекла со шлифованными краями, закрепленном на ровном столе двусторонним скотчем. На торцы стекла также наклеивается скотч, на который укладывается пленка. Для создания равномерного натяжения используются грузики на лесках, прикрепленные к линейкам, приклеенным к свободным краям пленки. Металлический слой при этом должен смотреть вверх.

Шаг 4: Сборка динамика

Намажьте изолятор тонким слоем клея для пластмассы. В местах контакта используйте электропроводящий клей (например, для нитей обогрева авто), предварительно отстояв основной компонент. Соотношение серебра и клея с учетом отвердителя должно быть 3:1.

Нанесите проводящий клей тонким слоем на контакты, приложите к пленке, строго соблюдая параллельность дорожки и окон изолятора. Прижмите грузом до высыхания. Повторите процедуру для второго изолятора (без проводящего клея), после чего обрежьте лишнюю пленку по внешнему периметру.

Результаты доработки и характеристики

В задней стенке динамика необходимо вырезать квадратные отверстия, соответствующие передним, и собрать динамик в порядке, обратном разборке. Обратите внимание на расположение полюсов магнитов — лучше пометить их фломастером заранее.

В результате доработки вы получаете изодинамик с параметрами:

• Толщина мембраны: 6-8 микрон (против 30 микрон в оригинале).
• Сопротивление: около 16 Ом.
• Допустимая мощность: 2 Вт.
• Температура пленки: не более 50°С при номинальной мощности.

Полученная мощность может показаться небольшой, однако для увеличения отдачи и получения широкой диаграммы направленности можно изготовить рупор-рассекатель. Конструкция работает на пределе возможностей: превышение допустимой мощности приведет к мгновенной деформации пленки и необходимости изготовления новой мембраны с изоляторами.

Для тех, кто хочет углубиться в тему восстановления советской аппаратуры, будет полезно ознакомиться с материалом про Одиссей-у-010. Краткий обзор и впечатления, а также посмотреть подборку Усилителей СССР.

Автор работы: Станислав Смиро
