Изготовитель: завод «Ореол», г. Винница, 1984
Усилитель «Электроника УК-043-стерео» — классический советский Hi-Fi аппарат, разработанный винницким заводом «Ореол» в 1984 году. Устройство предназначено для качественного усиления музыкальных и речевых сигналов от магнитофонов, тюнеров и электропроигрывателей, например, проверенной модели ЭП-003 «Корвет». Конструкция рассчитана на надежную интеграцию в домашнюю аудиосистему среднего класса.
Усилитель Электроника УК-043-стерео: характеристики и описание
Назначение и комплектация

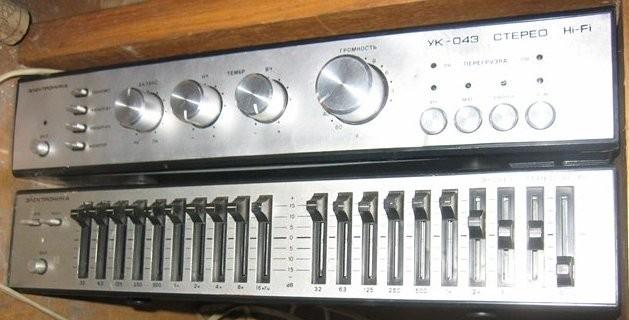

Прибор рассчитан на работу в составе стереосистем с требованиями к чистоте звучания. В стандартную комплектацию входил цифровой эквалайзер Электроника Э-043 стерео Hi-Fi, обеспечивавший точную настройку АЧХ. Аппарат отличается продуманной схемотехникой, высокой ремонтопригодностью и стабильной работой в длительных сессиях.
Технические характеристики
- Диапазон воспроизводимых частот: 20 – 25000 Гц
- Коэффициент нелинейных искажений (КНИ): 0,3%
- Отношение сигнал/шум при выходной мощности 20 Вт: 75 дБ
- Переходное затухание между каналами: не менее 45 дБ
- Номинальная выходная мощность на канал: 20 Вт/8 Ом
- Потребляемая мощность: 75 Вт
- Габариты (ШхВхГ): 320x60x320 мм
Особенности конструкции
Аппарат оснащен квазисенсорным коммутатором входов со светодиодной индикацией активного источника. Предусмотрены выходные гнёзда для связи с внешними усилителями, предусилителями и эквалайзерами. Схемотехника включает электронную защиту от перегрузок по току и защиту акустических систем от постоянного напряжения на выходе. Контроль состояния каналов осуществляется через светодиодные индикаторы перегрузки.
Электрическая схема
Для ремонта и настройки доступна полная электрическая схема устройства. Файл формата [.djvu] упакован в архив и доступен для скачивания по ссылке ниже. Для сравнения с другими решениями винницкого завода можно изучить усилитель Электроника УК-042 стерео Hi-Fi, который разделяет с УК-043 общую философию построения тракта и надежность компонентов.
формата [.djvu] в архиве.
