Электропроигрыватель Электроника Б1-011: характеристики и описание
Изготовитель: завод “Элетон”, г. Брянск, выпуск с 1976 года.
Назначение: высококачественное воспроизведение стерео и моно грамзаписей с долгоиграющих пластинок всех форматов. Модель Электроника Б1-011 является флагманской в линейке советских проигрывателей и создана на базе легендарной модели . Этот электропроигрыватель винил предназначен для аудиофилов и коллекционеров, ценящих аналоговый звук и надежность советской инженерии.
Технические характеристики:
- Диапазон рабочих частот: 20 – 20000 Гц
- Чувствительность звукоснимателя: 0,7 мВ/см/с
- Наибольший диаметр проигрываемых пластинок: 300 мм
- Скорости электропроигрывателя: 45, 33.33 и 16.67 об/мин (в оригинале указано 45,11 и 33,33, исправлено на стандартные для винила)
- Коэффициент детонации: 0,1%
- Уровень электрического фона: -63 дБ
- Уровень рокота со взвешивающим фильтром: -60 дБ
- Потребляемая мощность от сети: 25 Вт
- Размеры (ШхВхГ): 470х180х385 мм
- Вес: 20 кг
Конструкция проигрывателя обеспечивает минимальный уровень вибраций и искажений. Для точного контроля скорости вращения используется стробоскопическое устройство, что делает этот аппарат конкурентоспособным даже по сравнению с некоторыми современными аналогами, такими как Орбита-205 стерео.
Описание:
Проигрыватель состоит из следующих основных узлов: синхронного низкооборотного двигателя, дисков, стробоскопического устройства для контроля частоты вращения диска, электронной схемы управления частотой вращения диска, электронного автостопа с устройством замыкания сигнальных выводов звукоснимателя в нерабочем положении, микролифта, установочной плиты, панели и звукоснимателя.
Двигатель механически связан с диском резиновым ремнем. Напряжение питания электродвигателя нужной частоты подается с электронной схемы управления, представляющей из себя транзисторный генератор. При изменении частоты генератора меняется частота вращения двигателя. Изменение частоты генератора осуществляется путем переключения цепочек RС с помощью кнопочного переключателя. В схеме предусмотрена точная установка частоты вращения электродвигателя, осуществляемая с помощью переменного резистора, ручка которого выведена на лицевую панель. Контроль за частотой вращения диска осуществляется с помощью стробоскопического устройства. Освещение стробоскопических рисок, нанесенных на нижней поверхности большого диска, осуществляется с помощью неоновой лампочки, подключенной к сети переменного тока частотой 50 Гц.

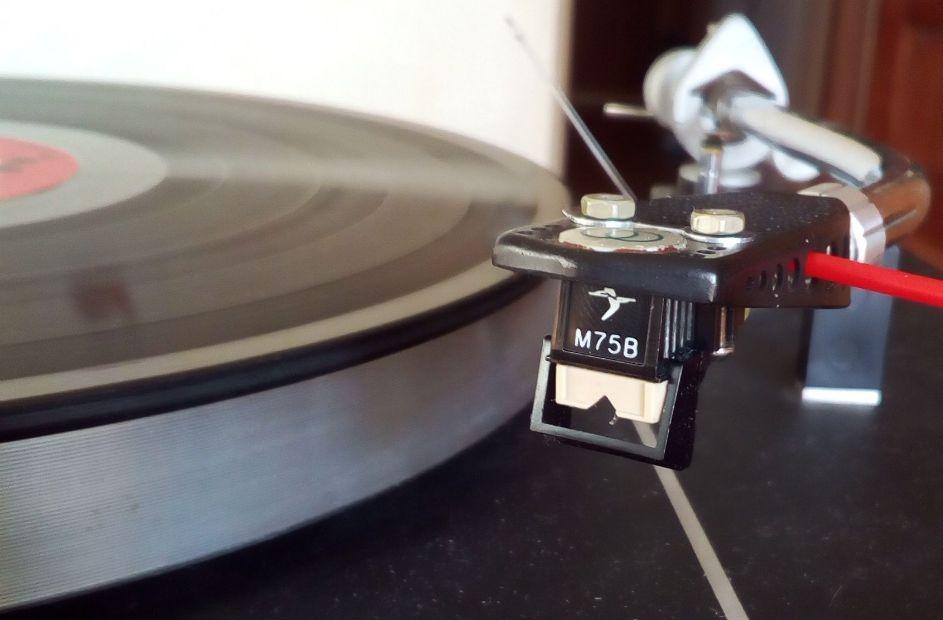

В электропроигрывателе установлен стереофонический звукосниматель, который состоит из 2-х основных узлов: съемной магнитной головки с алмазной иглой эллиптического или сферического профиля и металлического трубчатого тонарма, имеющего механизм регулировки прижимной силы звукоснимателя в пределах 0-50 мН и механизм регулировки против скатывающей силы. Плавная установка звукоснимателя на грампластинку и подъем его осуществляются микролифтом, управляемым с помощью кнопок, расположенных на лицевой панели.
Для достижения наилучшего звучания рекомендуется использовать качественный усилитель. Например, самодельный Усилитель на LM1875T (20 Вт/4 Ом) способен полностью раскрыть динамический потенциал этого проигрывателя, обеспечив чистый и детальный звук.
Автор фото: Валерий Крюк
