Усилитель Электроника 50У-017С: характеристики и описание

Назначение: усилитель звуковой частоты полный высшей (0) группы сложности «Электроника» 50У-017С предназначен для высококачественного усиления стереофонических и монофонических сигналов звукового диапазона частот от различных источни­ков сигнала, удовлетворяющих требованиям ГОСТ 24838-87. Устройство рассчитано на совместную работу с акустическими системами с номинальным электрическим сопротивлением не менее 4 Ом и номинальной электрической мощностью не менее 35 Вт (, и др.). Это надежный советский аппарат, способный составить конкуренцию современным аналогам, а также родственник по серии Электроника ЭФ-017-стерео.

Технические характеристики усилителя 50У-017С

• Эффективный диапазон частот: 10 – 40000 Гц
• Номинальная выходная мощность каждого канала: 50 Вт
• Долговременная максимальная выходная мощность каждого канала: 70 Вт
• Кратковременная максимальная выходная мощность: 90 Вт
• Номинальное сопротивление нагрузки входов для подключения:
  • акустических систем: 4 Ом
  • наушников: 16 Ом
• Общие гармонически ВЧ искажения в нормальных рабочих условиях: 0,007 %
• Интермодуляционные искажения: 0,15 %
• Отношение сигнал/фон: 80 дБ
• Номинальное напряжение питания от сети переменного тока частотой 50 Гц: 220 В
• Допускаемое отклонение напряжения питания сети от номинального: ±10%
• Габариты (ШхВхГ): 400х120х375 мм

Масса без упаковки: 12 кг.

Описание и возможности Электроника 50У-017С

Усилитель обладает широким набором эксплуатационных удобств, характерных для аппаратуры высшей группы сложности того времени. В частности, он поддерживает:

1. тонкомпенсированную регулировку громкости с возможностью отключения цепей тонкомпенсаций, а также режимы МОНО/СТЕРЕО;
2. ступенчатое уменьшение уровня выходного сигнала на 20 дБ;
3. возможность усиления сигнала от электропроигрывателя, магнитофона, тюнера, предварительного усилителя;
4. возможность подключения внешнего усилителя мощности (например, такого как Лорта 50У-202С);
5. возможность производить запись на магнитофоны, удовлетворяющие требованиям ГОСТ 24863-87;
6. возможность ленточного контроля произведенной записи;
7. регулировку тембра низких и высоких частот;
8. ограничительные фильтры верхних и инфранизких (ниже 20 Гц) частот;
9. индикацию выходной мощности сигнала с возможностью переключения диапазона индикации;
10. индикацию перегрузки по входу и выходу;
11. индикацию аварийного режима работы;
12. подключение ревербератора для создания искусственного эха;
13. подключение наушников;
14. защиту выходных транзисторов от кратковременного короткого замыкания на выходе;
15. защиту выходных транзисторов от длительного короткого замыкания на выходе;
16. защиту акустических систем от постоянного напряжения;
17. подключение через дополнительную розетку “ДОП.СЕТЬ” дополнительного устройства, розетка отключается кнопкой “Сеть”.

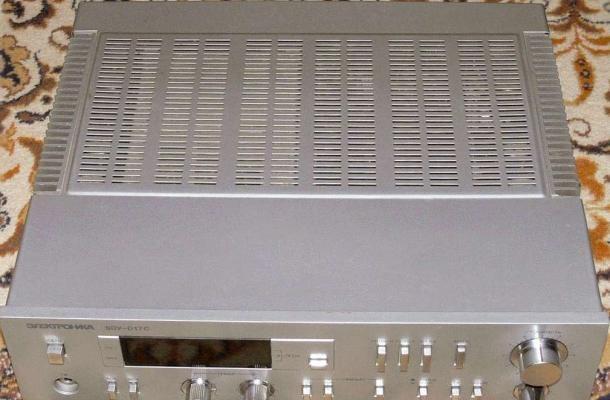

Вид спереди:

Вид сзади:

Сверху, без крышки:

Снизу, без крышки:

Некоторые фото взяты из сайтов: zvukomaniya.ru и rw6ase.narod.ru

Схемы по усилителю на нашем диске.
