Радиола Элегия-102-стерео: характеристики и описание

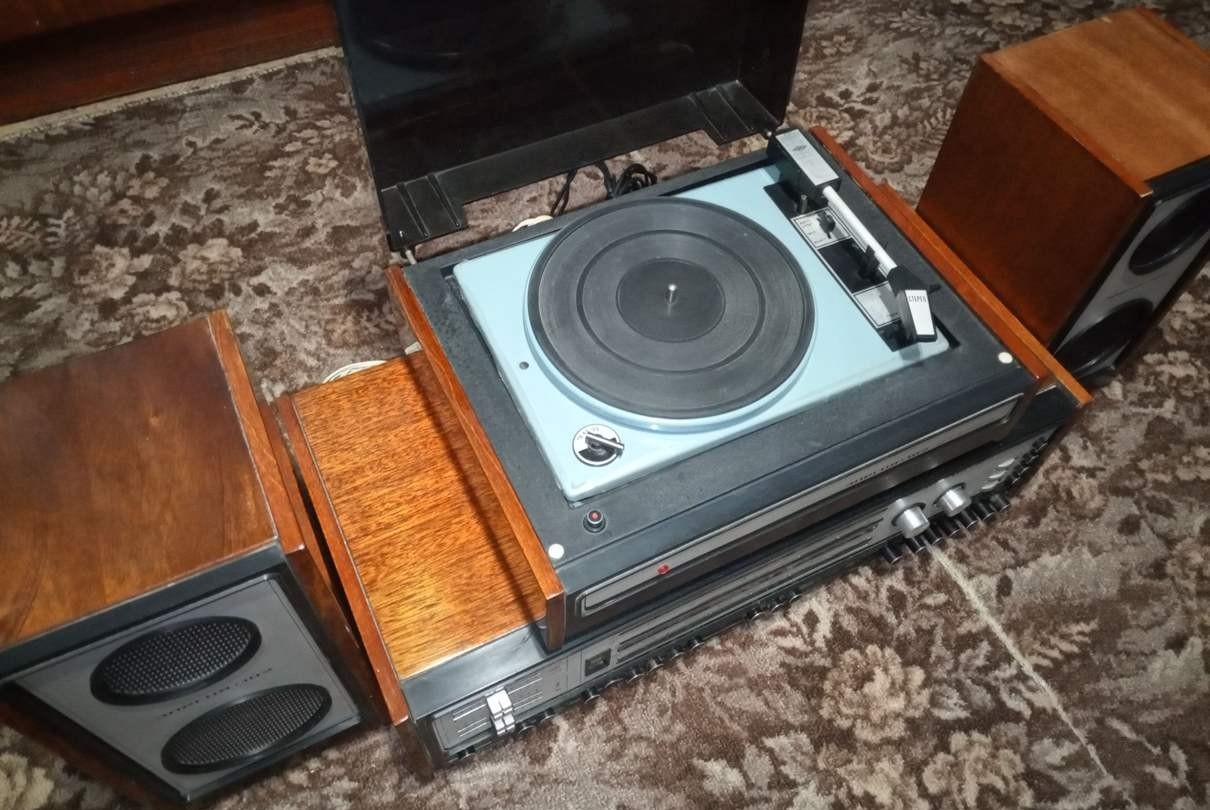

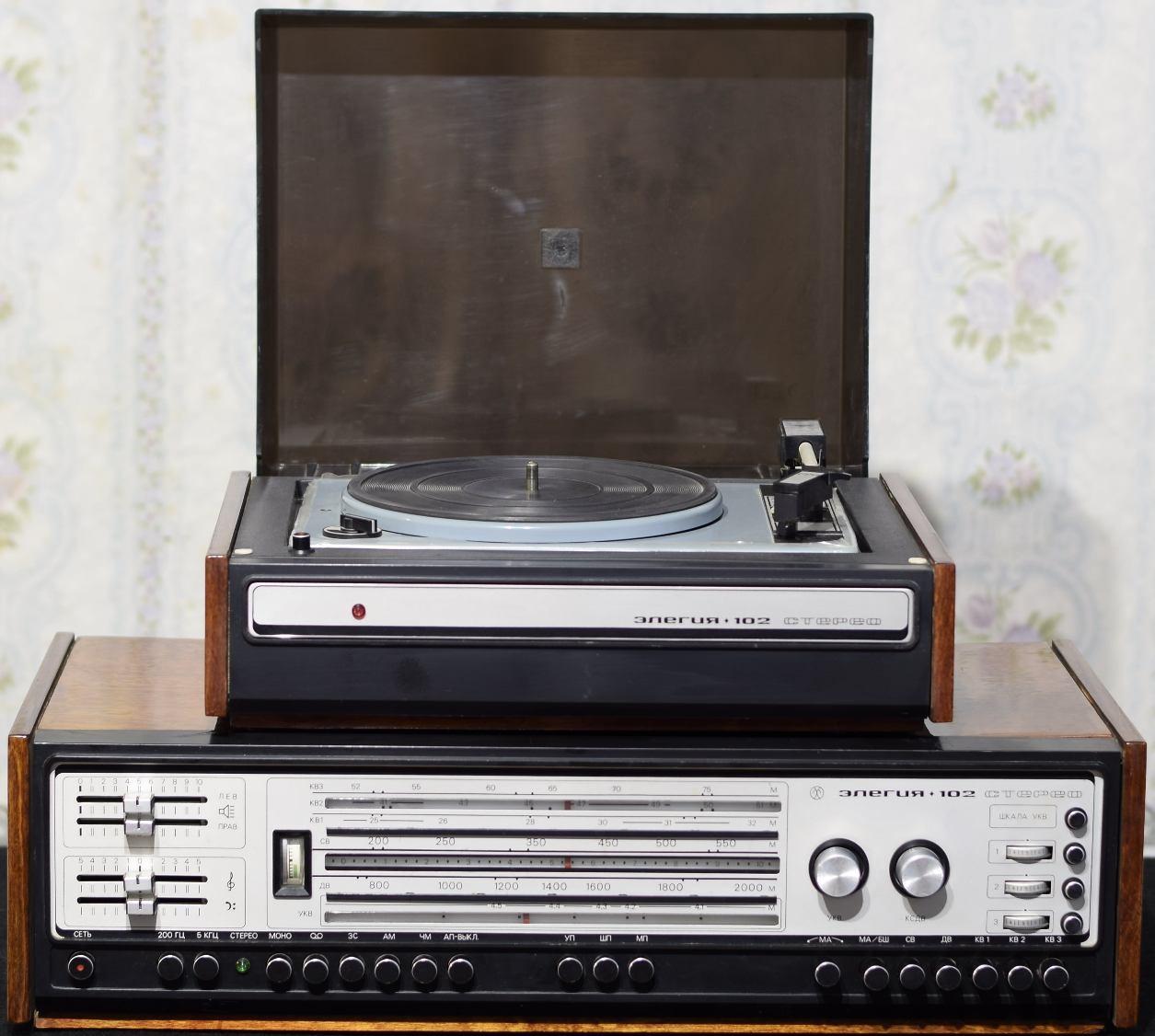

Радиола 1 класса Элегия-102-стерео — легендарный образец советской аудиотехники, изготовлявшийся на Муромском заводе радиоизмерительных приборов с 1978 года. Устройство предназначено для приема радиостанций, прослушивания стереопрограмм и проигрывания грамзаписей. Конструктивно аппарат представляет собой модульную систему, состоящую из радиоприемника с усилителем, проигрывателя и пары громкоговорителей . Подобная блочная архитектура, характерная для техники того времени, обеспечивала удобство обслуживания и возможность модернизации, аналогично усилителю «Старт 7235 стерео».

Технические характеристики

Полоса воспроизводимых частот: 63 – 12500 Гц

Диапазоны принимаемых частот (волн): 150 кГц – 73 МГц

Реальная чувствительность с наружной антенной: 5 – 100 мкВ

Реальная чувствительность с внутренней магнитной антенной: 1,5 – 2 мВ/м
Селективность по соседнему каналу (при настройке на ±9 кГц): 1,5 мВ – 2 мВ

Номинальная выходная мощность на канал: 6 Вт/4 Ом

Максимальная выходная мощность на канал: 16 Вт/4 Ом
Максимальная потребляемая мощность от сети: 55 Вт

Внешние размеры приемника (ШхВхГ): 630х180х330 мм

Внешние размеры проигрывателя (ШхВхГ): 415х180х325 мм
Вес радиола: 31 кг

Описание конструкции

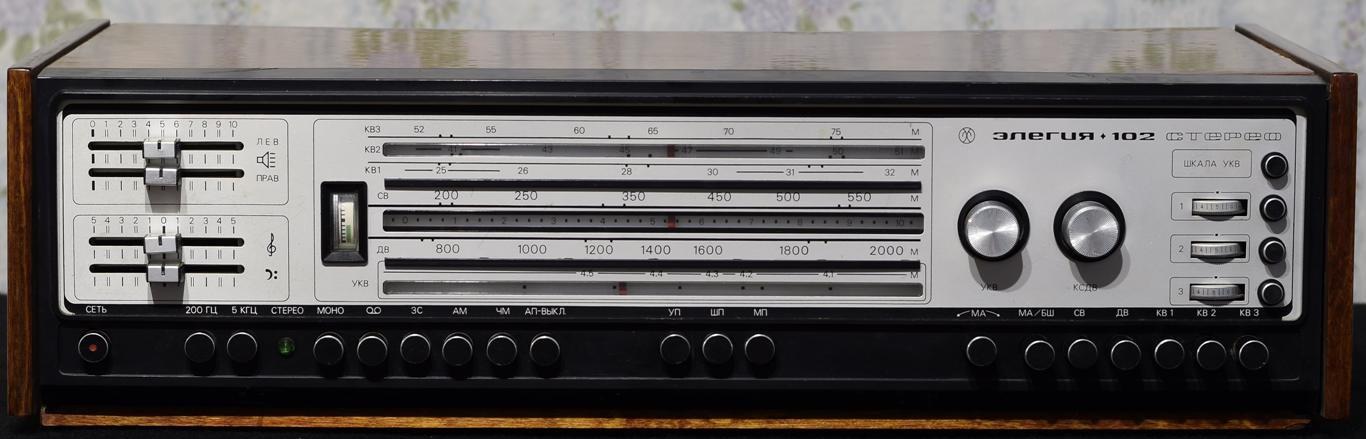

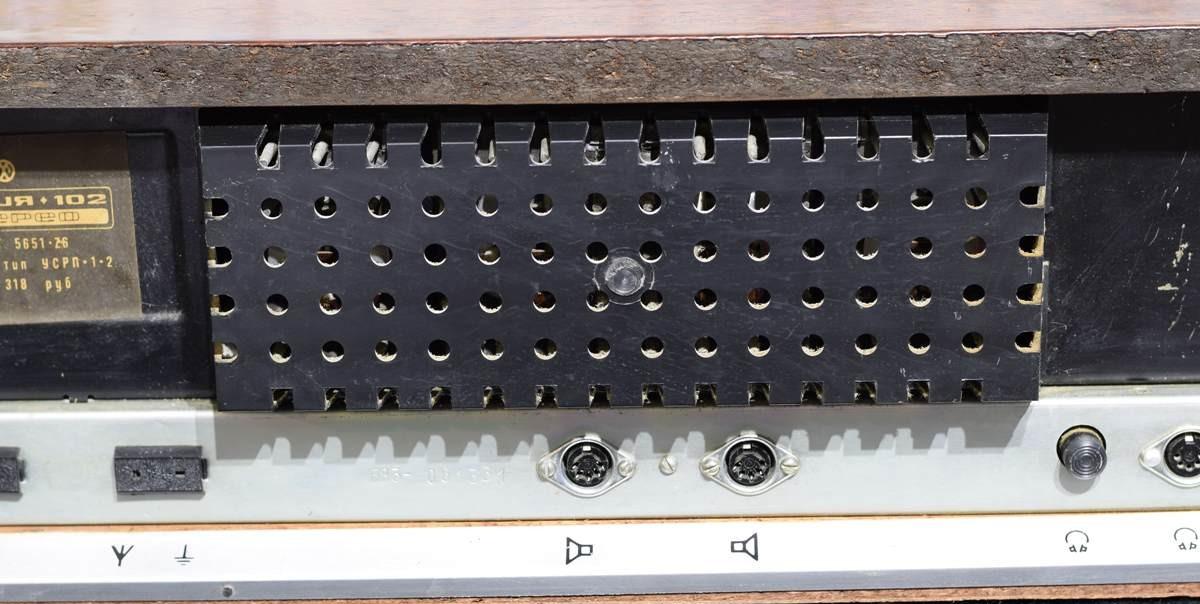

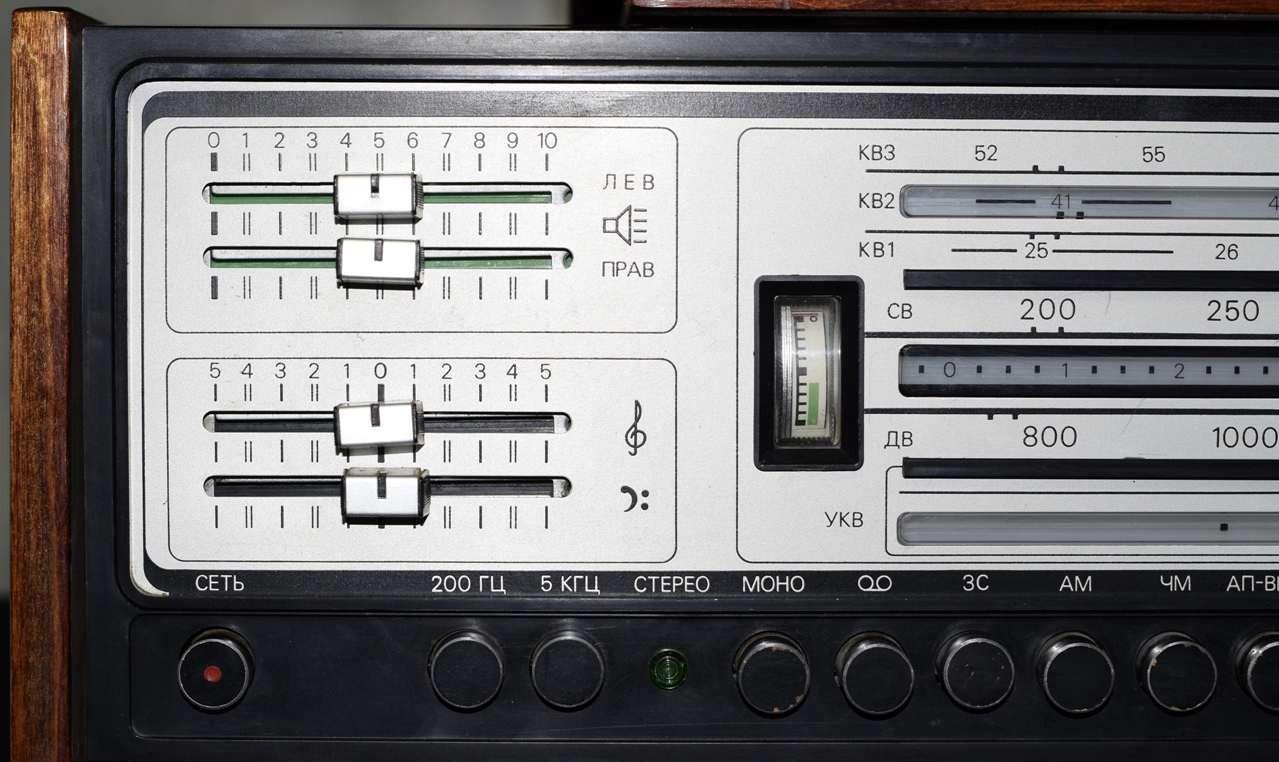

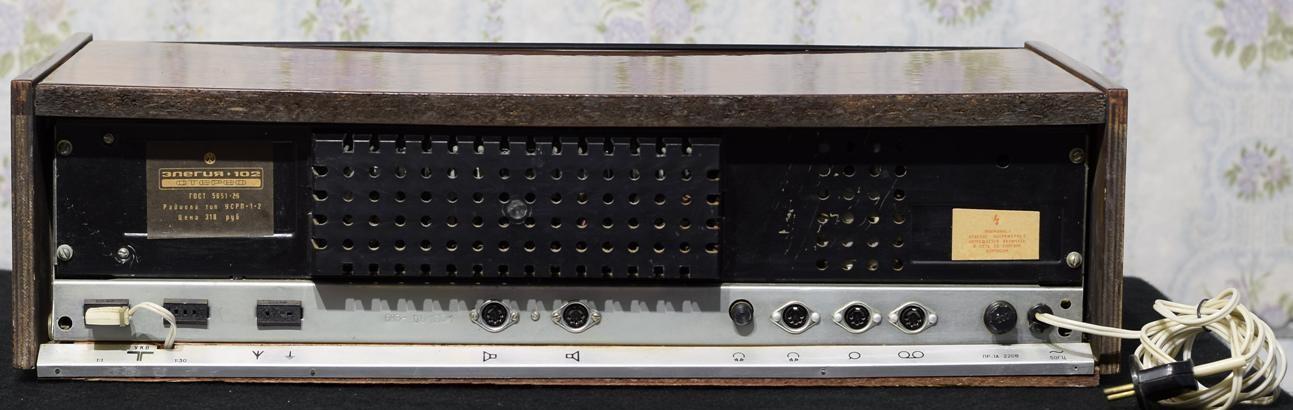

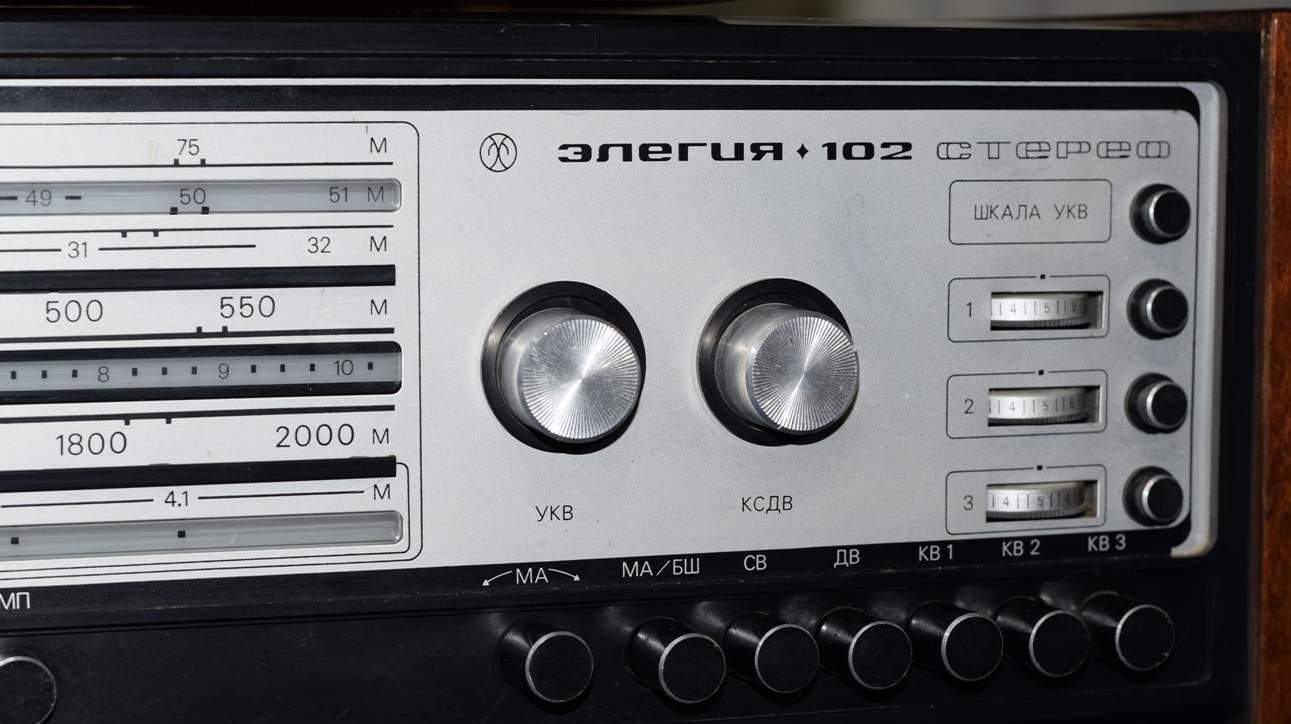

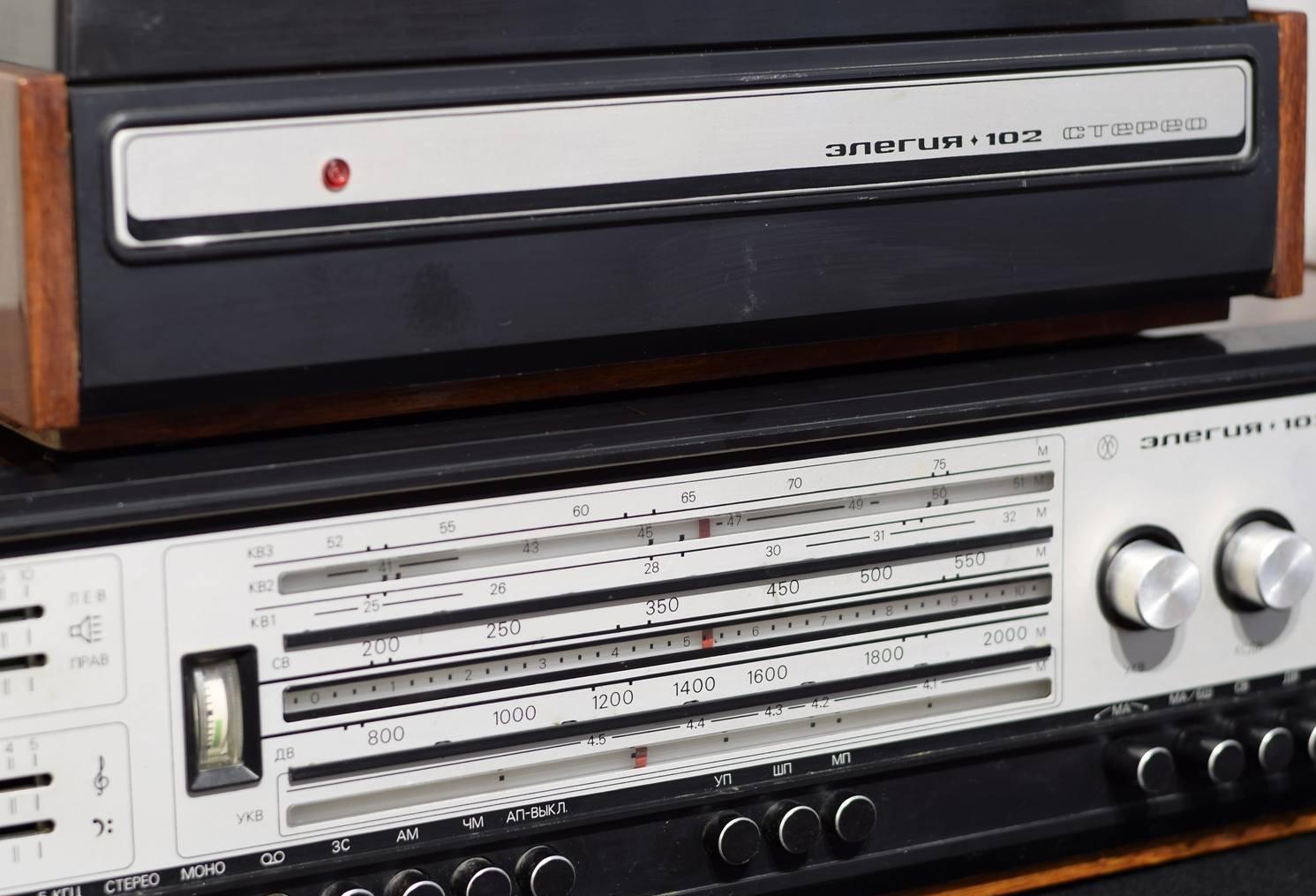

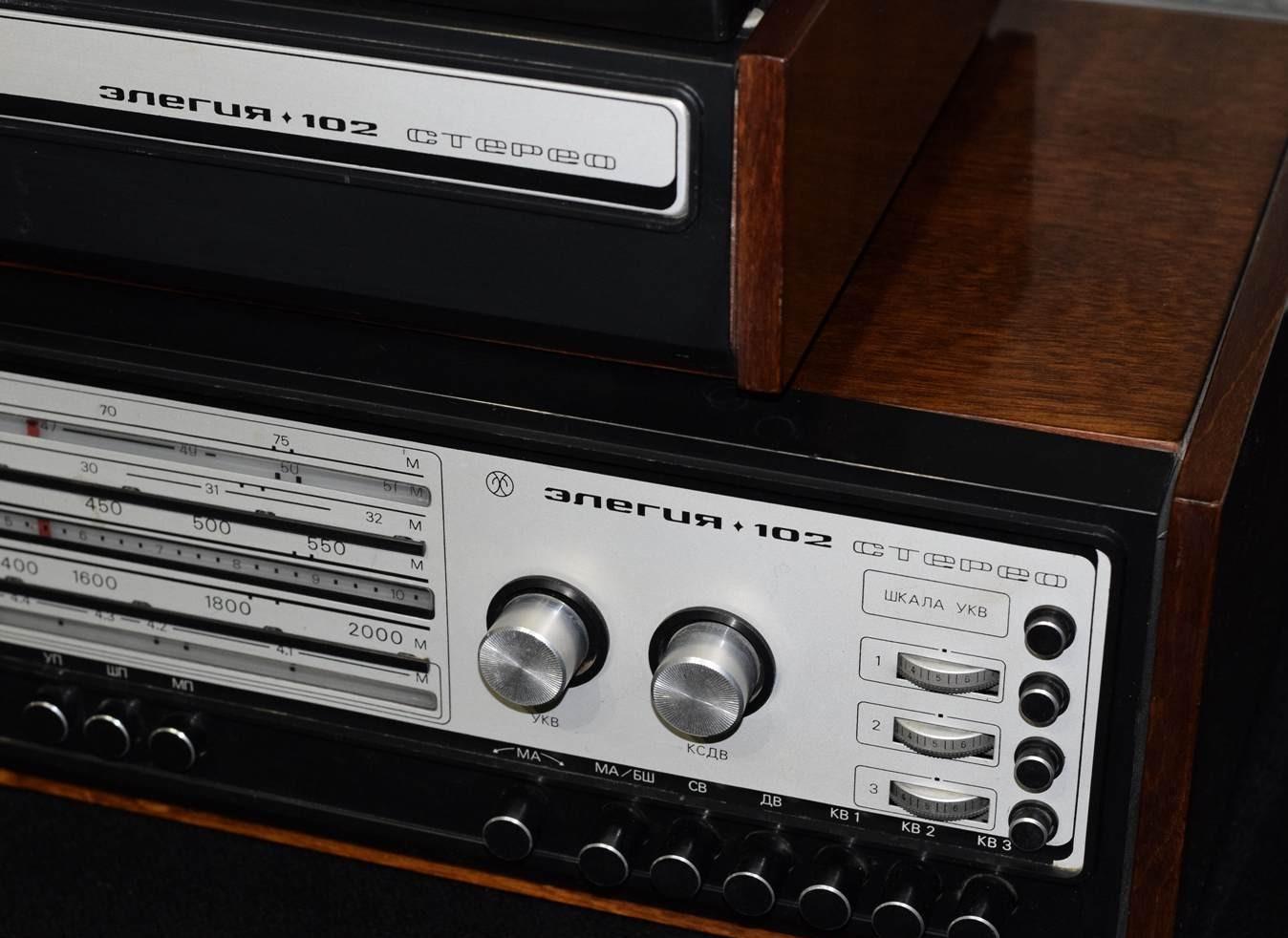

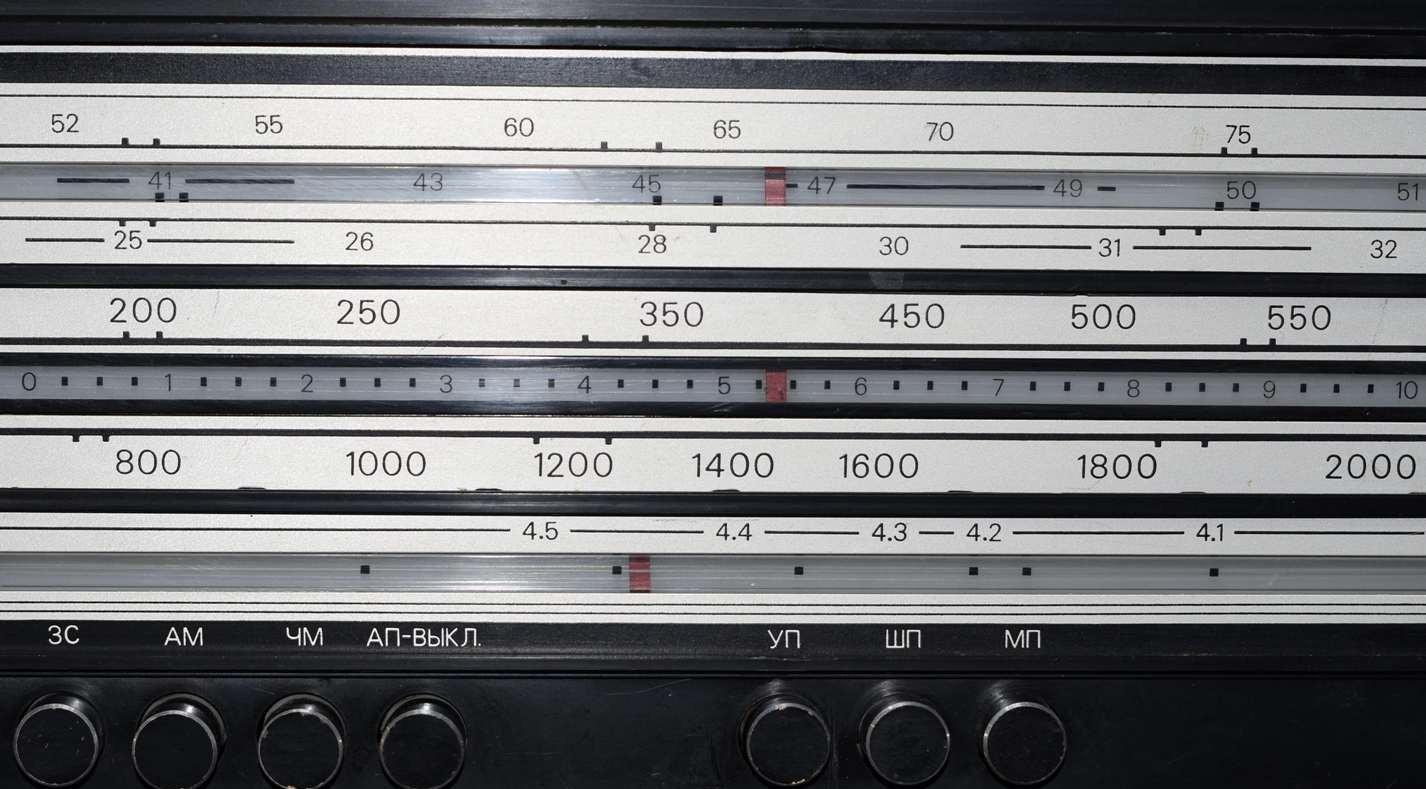

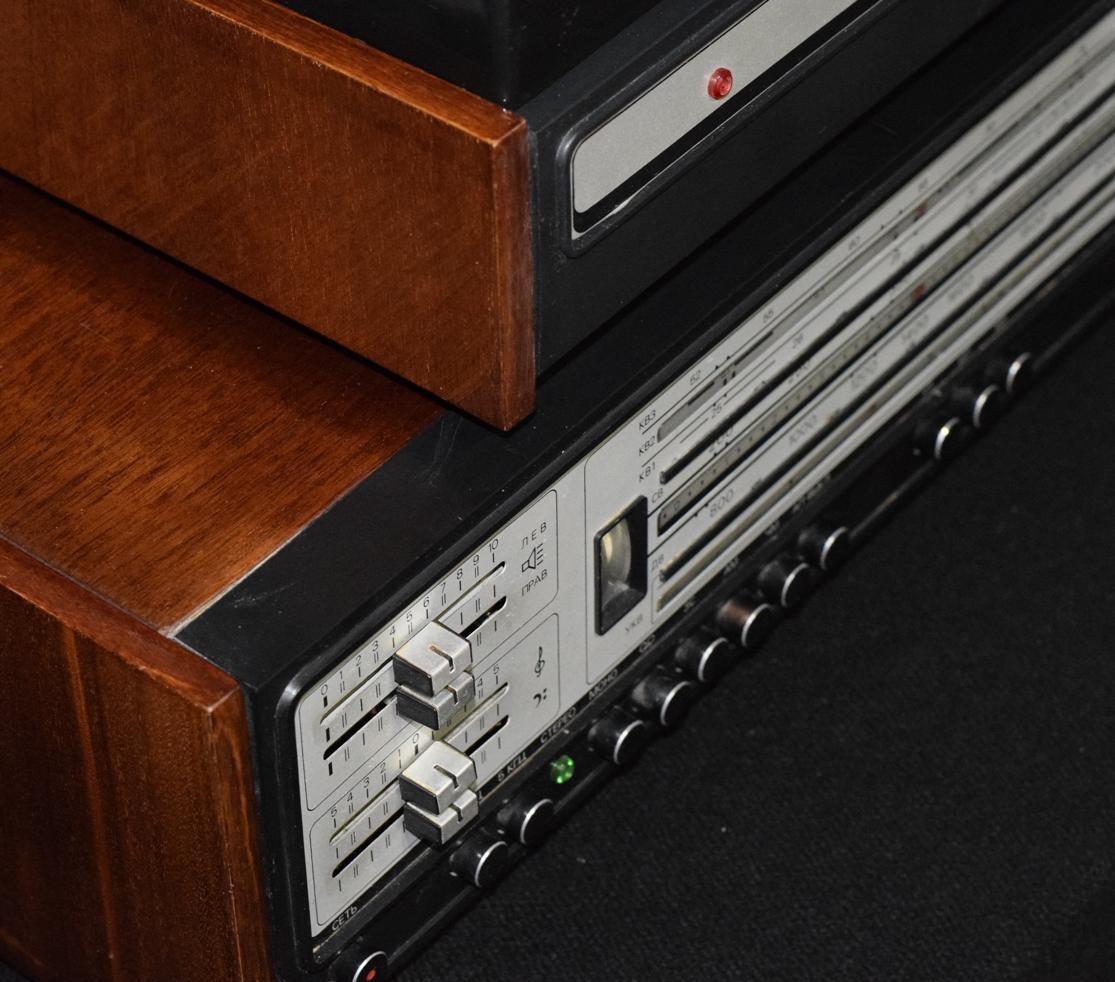

Каркас приемника собран на прочном металлическом шасси. Передняя стенка выполнена из пластмассы, поверх которой приклеена алюминиевая панель. На панель нанесена шкала с обозначением длин волн. Кроме того, на лицевой панели расположены кнопка включения сети, кнопки выбора диапазонов, регуляторы настройки, индикатор настройки, а также ползунки регуляторов тембра и громкости. На задней панели крепятся радиаторы выходных транзисторов КТ805БМ, которые закрыты защитным кожухом. Также здесь выведены входные и выходные разъемы для подключения внешних устройств.

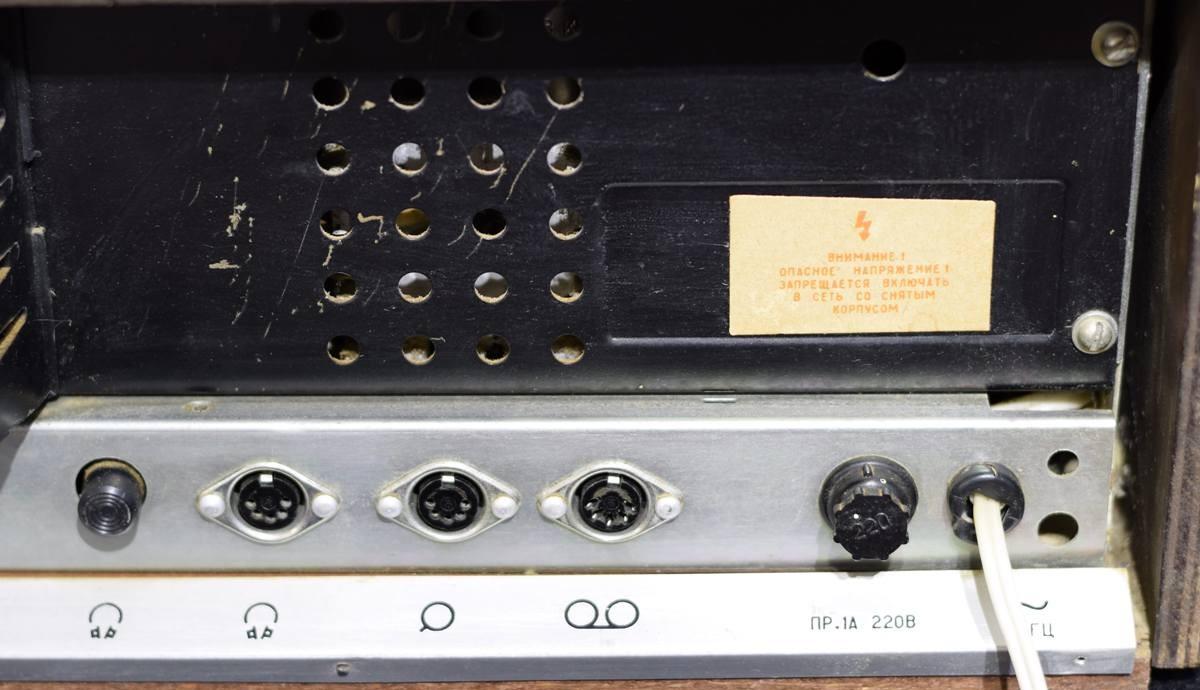

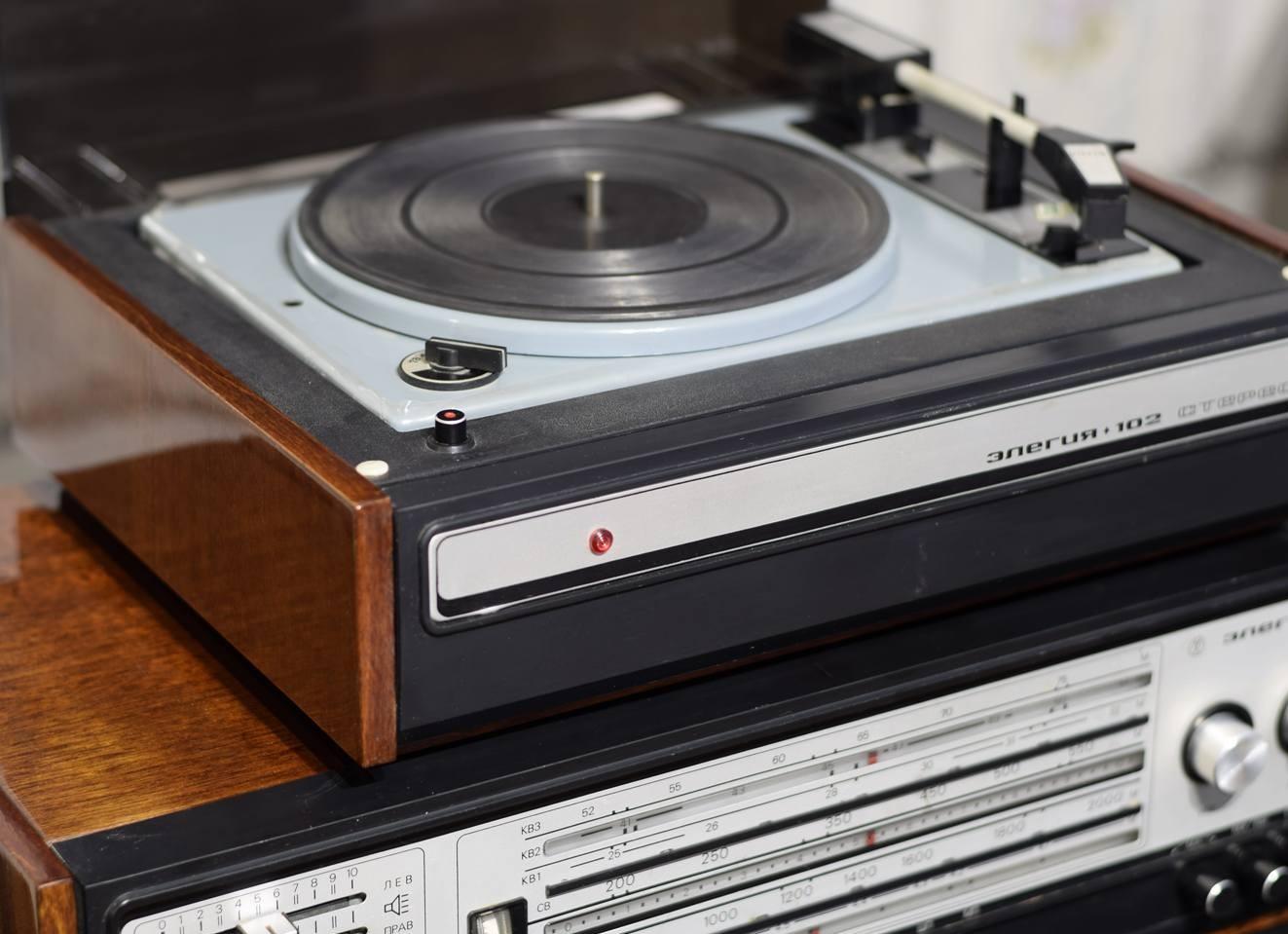

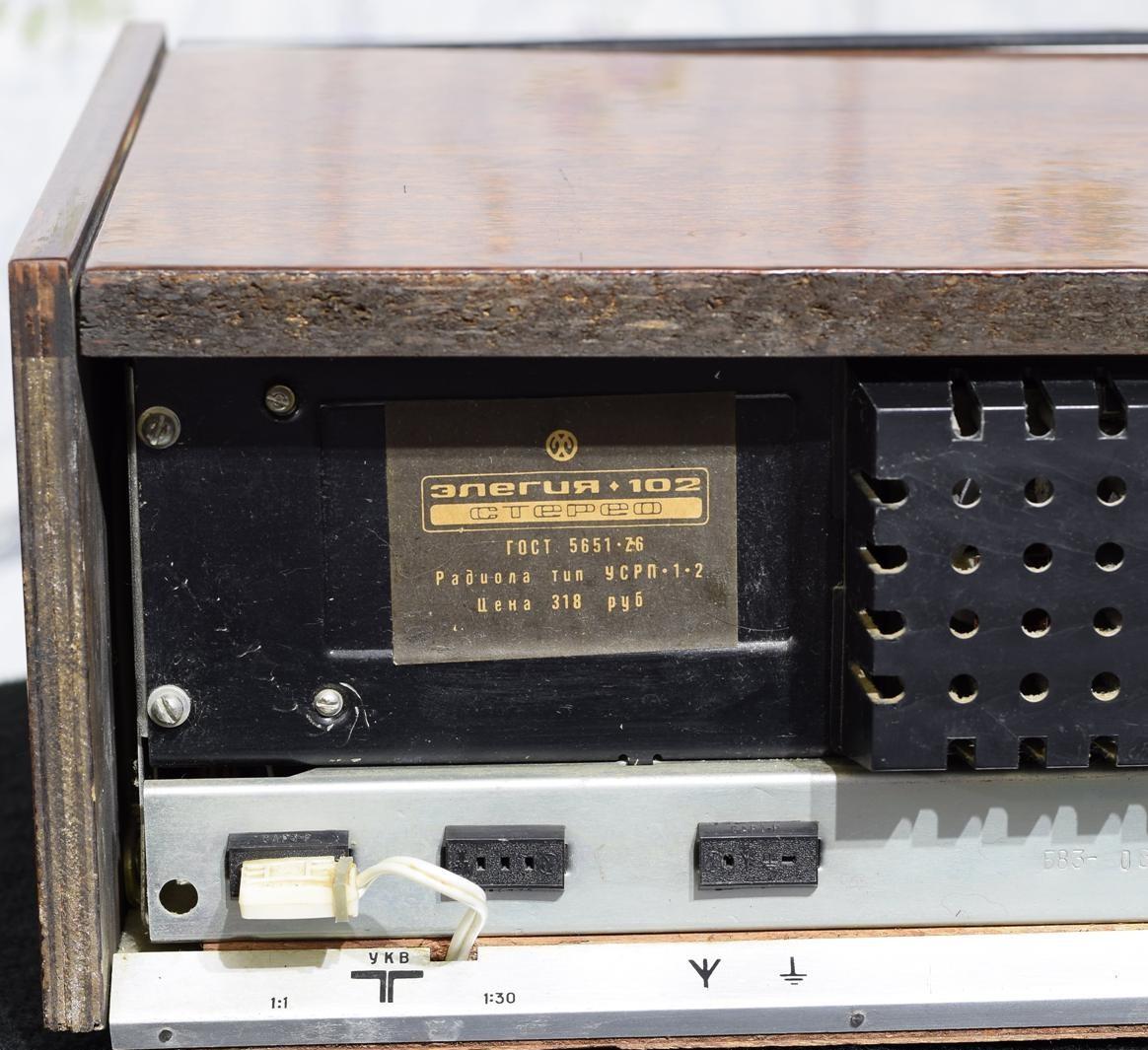

Корпус радиола закрыт деревянным лакированным макинтошем, что придавало устройству вид классической мебели. Проигрыватель собран по аналогичному принципу. Для сравнения, акустические системы, подобные «Claus C», используют более современные драйверы, однако подход к акустическому оформлению в Элегии остается эталонным для своего времени. На заднюю панель выведены разъемы для подключения антенн, динамиков и проигрывателя.
