В акустической системе 50 АС-022 “Амфитон” родной ВЧ заменяется на Visaton SC 10 N и немного изменяется электрическая схема фильтров. С динамиком SC 10 N я знаком с 2000 года, это скромная и недорогая модель не стала хуже, повторяемость её отменная, звук чистый и ясный, АЧХ ровная и красивая. Очень советую этот динамик на все случаи жизни.

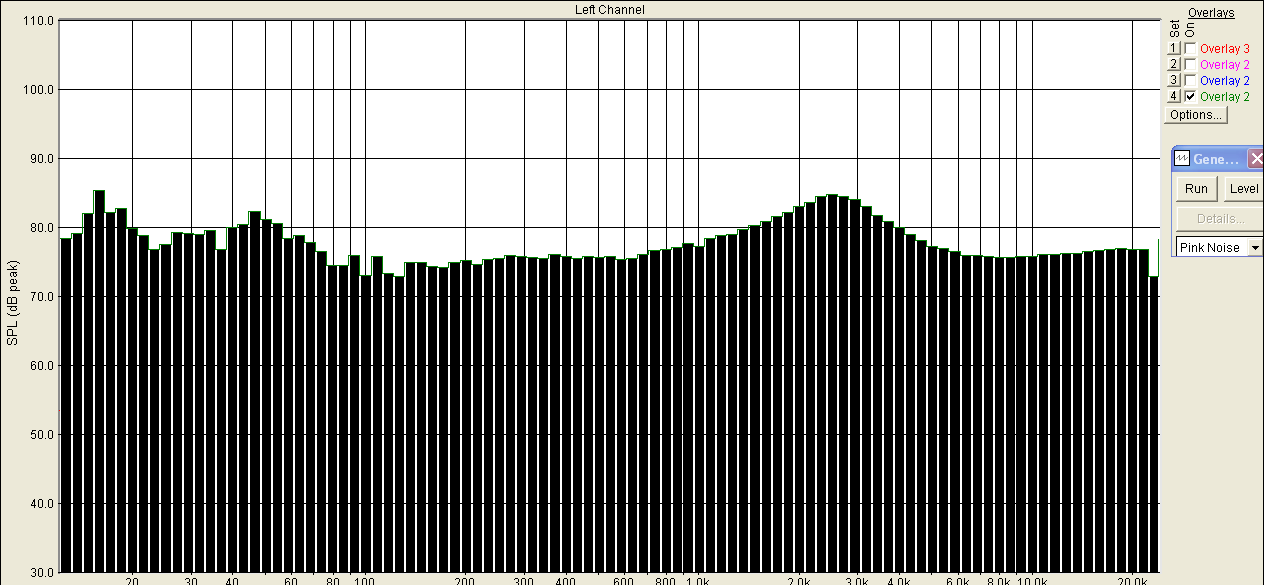

АЧХ с родными фильтрами 50 АС-022
НЧ динамик 50 АС-022 в ближнем поле с фильтром.
СЧ динамик 50 АС-022 с оригинальной схемой.
Мой вариант электрических фильтров с новым ВЧ динамиком:
Порт излишней площади и чрезмерной длины, настройка ФИ на 30 Гц, Fc – 45 Гц, на 60 Гц – выброс. Спокойно заглушив порт, можно получить закрытый ящик с частотой среза 40 Гц, но каких 40 Гц – закрытоящичных, настоящих!
НЧ в ближнем поле. Красным – корпус с фазоинвертором; сиреневым – закрытый ящик.
Измерил в ближнем поле АЧХ 75 ГДН-3-4, прекрасный результат, удачный динамик. Разница между ЗЯ и ФИ в пользу ЗЯ, потому, что вклад порта на 30 Гц никакой, реальная полоса начинается от 45 Гц. Микрофон не видит собственно отдачу порта, она сливается. С заглушенным портом выброс на 60 Гц меньше, отдача протягивается ниже. Горб импеданса ЗЯ на 45 Гц, прекрасный вариант компактной комнатной 3-полоски.
Выяснился еще один неприятный факт: внеосевые АЧХ сильно разные, это результат компактного Г-образного расположения пищалки. Влево от оси АЧХ – как вкопанная, но вправо – провал на средине, на слух тоже слышно, как глухота на средине. Но по оси СЧи звучание и АЧХ шикарные.
50 АС-022 настроенная. Различные положения крутилок СЧ и ВЧ.
ВЧ на фоне остальных динамиков
СЧ на фоне остальных динамиков

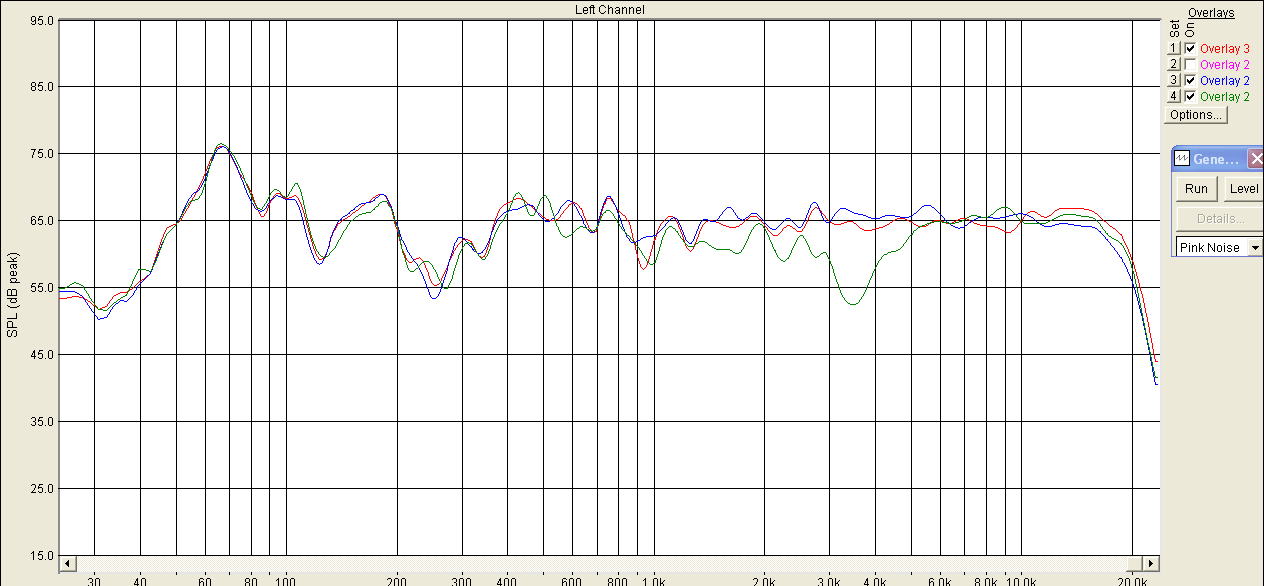

Красным: 50 АС-022, по оси. Внеосевые: синим – влево 30°, зеленым – вправо 30°.
НЧ динамик 50 АС-022 на фоне импеданса. Избыток добротности на 60 Гц. ЗЯ будет по-лучше ФИ.
Импеданс 50 АС-022. 15 Гц, 30 Гц, 45 Гц – работа порта ФИ.
Стык НЧ-СЧ динамиков. Новый фильтр.
50 АС-022, новый стык СЧ-ВЧ динамиков.
Финальная АЧХ с новым ВЧ и фильтром.
Импеданс доработаных 50 АС-022
Автор работы: Александр Бокарёв
