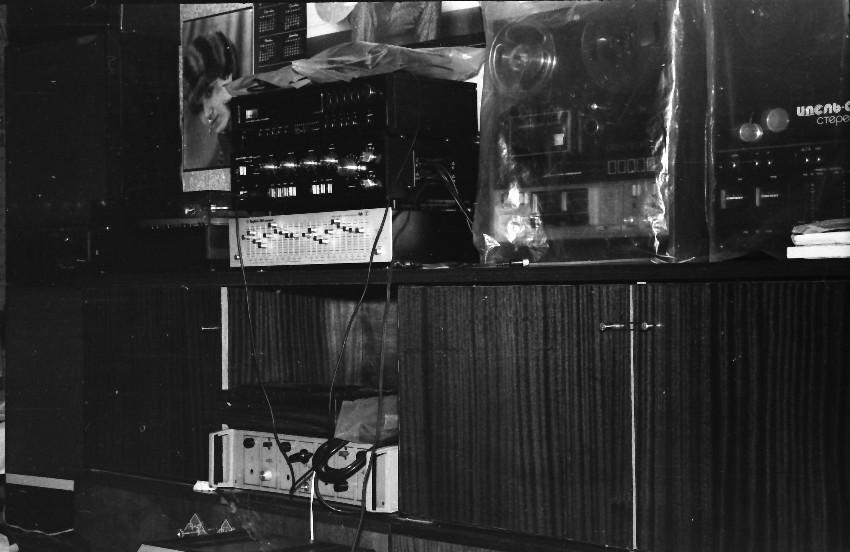

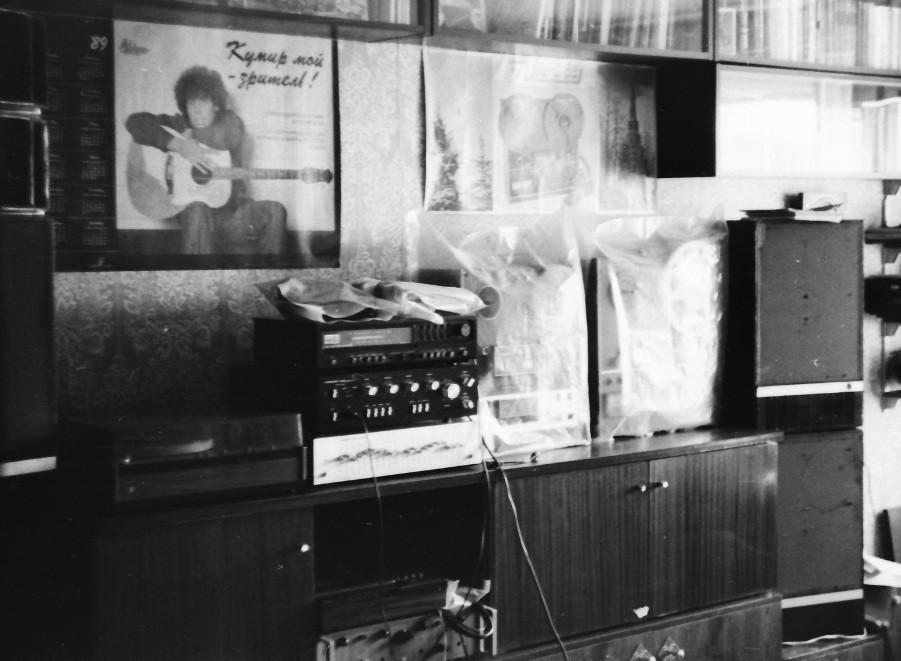

Хотелось бы добавить свою наработку о 20АСР-1, реализованную в 1984 году. В результате переделок колонок ЭЛ Б1-01 качество звучания улучшилось. Этих колонок на тот год мы собрали аж 6 шт, и три усилителя той же марки. На фото, два нижних – производства Казань, а самый верхний – Брянск (схемы их отличаются и звучание тоже).
Дополнительно приобрели 20 АСР-1 – 4 штуки и переделали аналогично 25 АС-421. Все динамики 10 ГД-30Е(Б) были перемотаны на 25 ГД-26Е(Б) на каркасе из алюминиевой фольги (для лучшего охлаждения и термостойкости клей БФ).

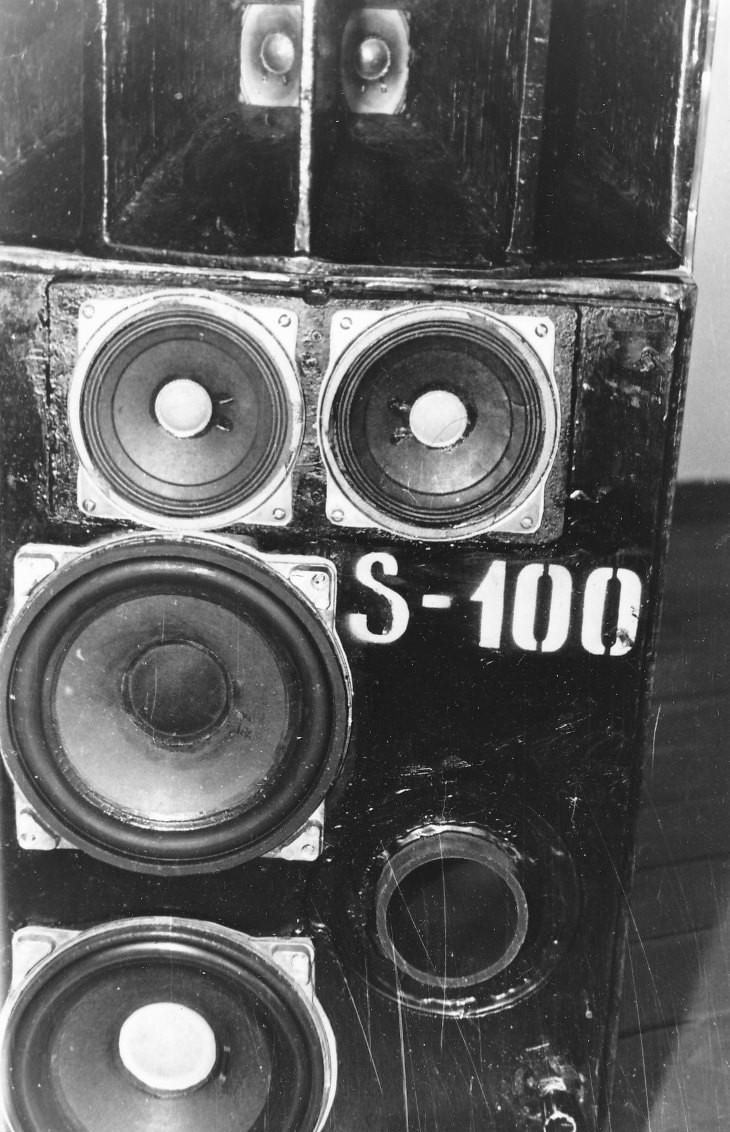

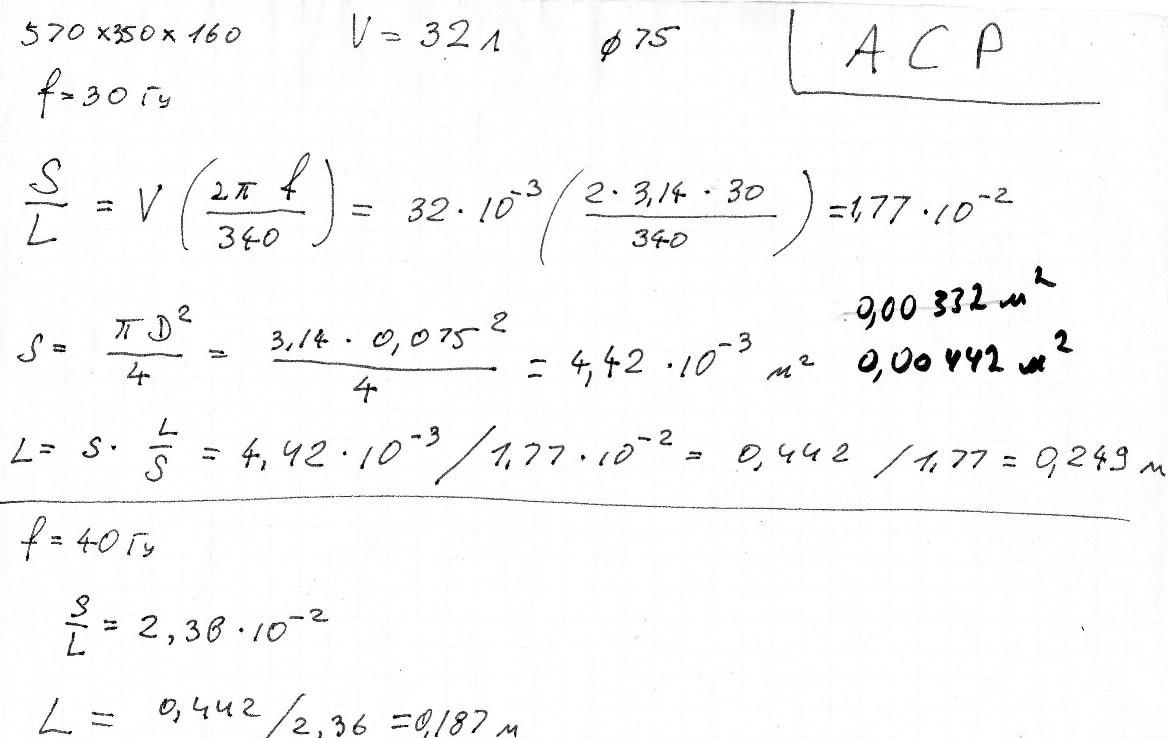

С корпусом 20 АСР-1 пришлось повозиться, корпус склеен низкопрочным клеем неизвесного состава и при лёгком постукивании молотком лицевая панель легко отделяется, следом легко удаляется вклеенная перегородка и бокс под СЧ головку. На место СЧ головки устанавливается труба фазоинвертора длинной 187 мм и внутренним диаметром 75 мм (наружный Ø88 мм) с частотой настройки 40 Гц (труба КОН). Труба полностью в ящик не влезает, поэтому она слегка выступает впритык к декоративной крышке (крышка одевалась при транспортировке или хранении в рабочем состоянии она снималась).
СЧ головки 2 шт – 4 ГД-8Е установлены на месте ВЧ головок, бокс с заполнением рыхлой ватой закрывал конструкцию сзади.
Корпус склеивался эпоксидной шпаклёвкой и окрашивался. Вследствие того, что места под ВЧ головки не осталось, вопрос был решен путём изготовления отдельного блока ВЧ по статье А. Голунчикова.

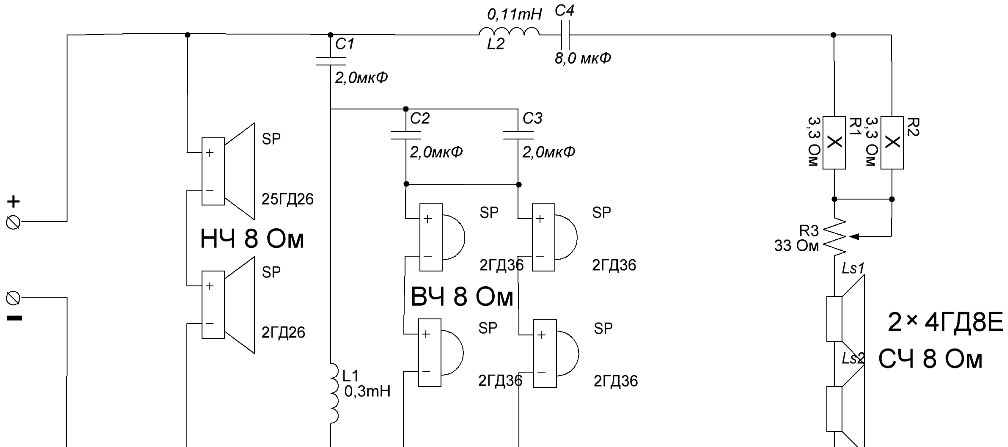

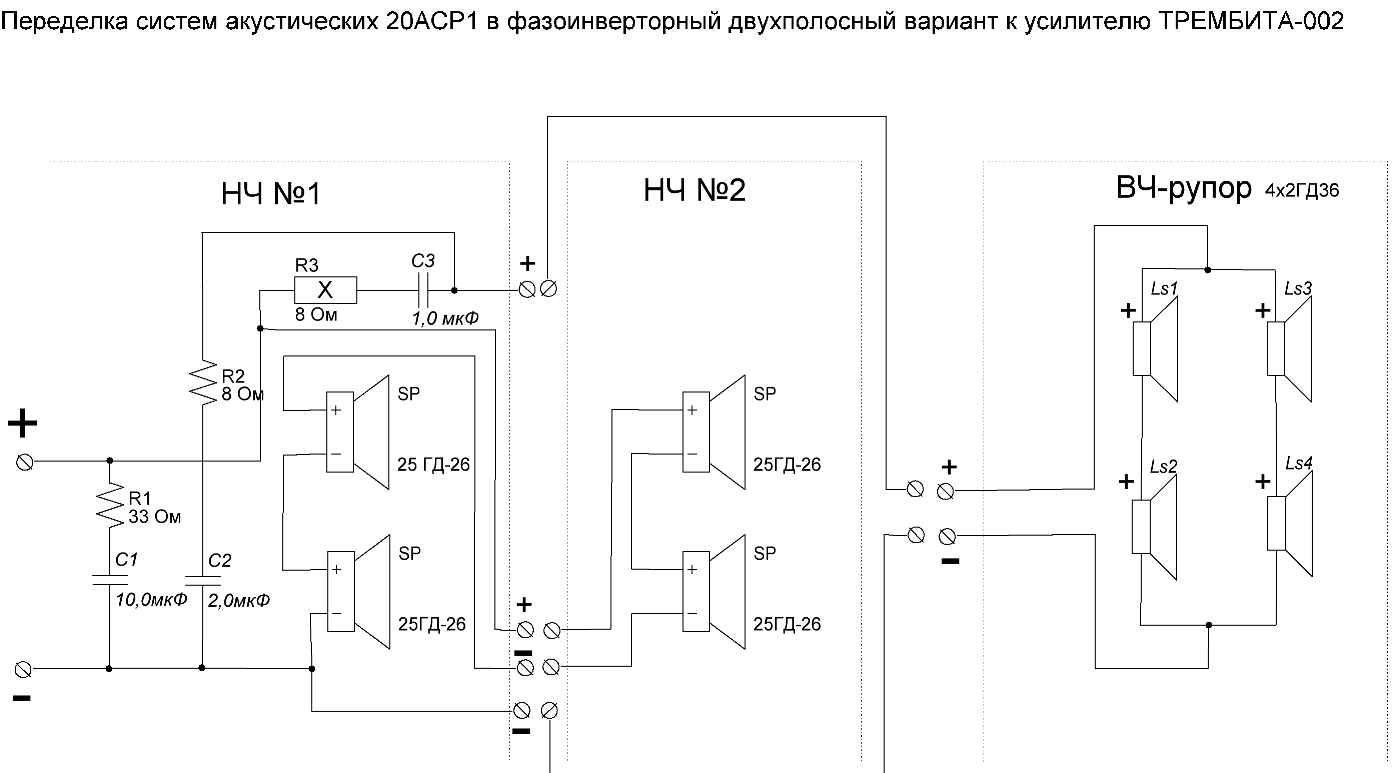

Схема электрическая переделки 20 АСР-1
Качество воспроизведения очень высокое, один усилитель (Казанский) обслуживал сразу 4 колонки 25 АС-421 суммарным сопротивлением 4 Ом, второй (Казанский) сразу 4 шт 20 АСР-1 (4 Ом), и третий (Брянский) – одну пару 25 АС-421 (8 Ом), излучающую в основном средние частоты. Мощность звучания для зала на 450 мест более чем достаточна. Буду рад если такая информация окажется «полезной».
С уважением Олег Алатов
