Микрофон ДЭМШ-1А: характеристики и применение

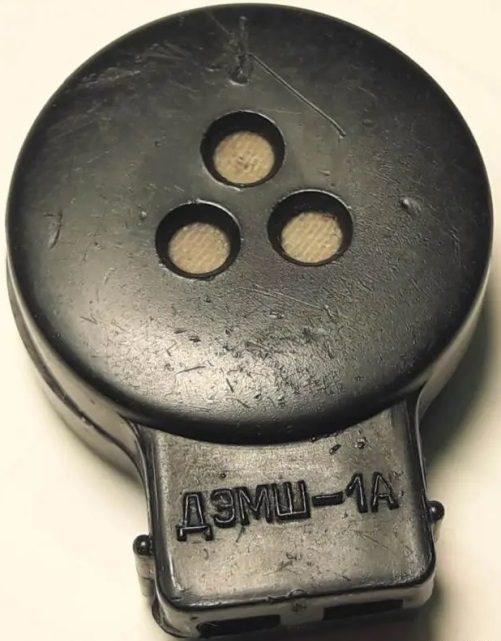

Микрофон представляет собой дифференциальный электромагнитный малогабаритный шумостойкий приемный элемент, разработанный специально для работы в аппаратуре связи. Это устройство отличается высокой надежностью и способностью сохранять стабильные параметры в экстремальных условиях, включая тропический климат. В радиолюбительской практике и при ремонте советской техники этот элемент часто ищут как доступный и качественный аналог КМ70, что делает его незаменимым при восстановлении работоспособности полевой аппаратуры.

История и особенности конструкции

Аббревиатура ДЭМШ расшифровывается следующим образом: Дифференциальный Электромагнитный Малогабаритный Шумостойкий. Конструктивная особенность данного микрофона заключается в дифференциальной схеме включения, которая обеспечивает высокую устойчивость к ветровым шумам и механическим вибрациям. Это свойство было критически важно для военной и полевой радиосвязи, где аппаратура часто эксплуатировалась на ходу или в сложных погодных условиях.

Малые габариты и вес позволяют устанавливать микрофон в шлемы, гарнитуры и портативные рации без существенного утяжеления конструкции. При замене вышедших из строя элементов часто возникает вопрос совместимости с современными усилителями или усилителями мощности звука, такими как LM4906, однако ДЭМШ-1А благодаря своей пассивной природе и низкому уровню шума отлично интегрируется в различные схемы усиления.

Технические характеристики ДЭМШ-1А

Для корректного включения микрофона в схему необходимо учитывать его электрические параметры. Ниже приведены основные характеристики, определяющие качество передачи и совместимость с источниками питания:

• Номинальный диапазон частот: 200 – 4000 Гц. Этот диапазон оптимизирован для разборчивости человеческой речи, отсекая лишние низкие и высокие частоты.
• Чувствительность на частоте 1 кГц: 0,4 – 1,25 мВ/Па. Высокая чувствительность позволяет получать громкий сигнал даже при тихой речи.
• Модуль полного электрического сопротивления на частоте 1 кГц: 400 – 1000 Ом. Это значение необходимо учитывать при согласовании с входным каскадом усилителя.
• Температура эксплуатации: от -60 до +60 °С. Экстремальный диапазон позволяет использовать микрофон в арктических условиях или в жарком климате без потери качества.

• Габаритные размеры: 23×30х10,8 мм. Компактный форм-фактор.
• Масса: всего 14 г. Практически невесомый элемент для гарнитур.

Сравнение с аналогами и применение

Основным и самым известным аналогом данного устройства является микрофон КМ70. Они во многом схожи по своим акустическим и электрическим характеристикам, что позволяет заменять один элемент другим в большинстве схем советской радиотехники. Однако ДЭМШ-1А часто выигрывает за счет лучшей шумозащиты благодаря дифференциальной конструкции.

Микрофон применяется в составе гарнитур ГШ-1, ГШ-2, а также в портативных станциях серии Р-105, Р-107 и других образцах полевой аппаратуры. Его использование актуально и сегодня для реставрации vintage-техники или создания ретро-радиопередатчиков с аутентичным звуком.

Схема подключения и обслуживание

При подключении микрофона важно соблюдать полярность, хотя для электромагнитных микрофонов она менее критична, чем для динамических или угольных. Контакты обычно подключаются напрямую к входному каскаду усилителя или через разделительный конденсатор. В процессе эксплуатации рекомендуется периодически проверять контакты на окисление, особенно если аппаратура хранилась во влажных условиях. Благодаря простоте конструкции, микрофон ДЭМШ-1А отличается долговечностью и при правильной эксплуатации служит десятилетиями.
