Дельта-01 - устройство светодинамическое

Светодинамическое устройство Дельта-01 выпускал Каневский электромеханический завод “Магнит” с 1987 года. Это легендарное устройство предназначено для сопровождения музыкальных произведений красочными световыми эффектами при совместной работе с электромузыкальными инструментами и любой радиоаппаратурой. Оно является ярким примером советской аудиотехники, сочетающей в себе функциональность и инженерную точность. Для тех, кто интересуется историей советской электроники, полезно будет узнать, что аналогичные подходы к созданию светомузыки применялись и в других устройствах, например, в Электроника-001-стерео.

Технические характеристики Дельта-01

Основные параметры устройства позволяют оценить его возможности при подключении к различным источникам сигнала:

Характеристики:

Чувствительность по входу: 0,2 – 0,3 В
Входное сопротивление: 147 кОм

Время непрерывной работы: 4 ч

Максимальная потребляемая мощность: 600 ВА
Внешние размеры блока управления: 360х252х80 мм

Внешние размеры светильника: 566х255х205 мм

Масса блока управления: 3,34 кг
Масса светильника: 6,21 кг

Конструкция и принцип действия

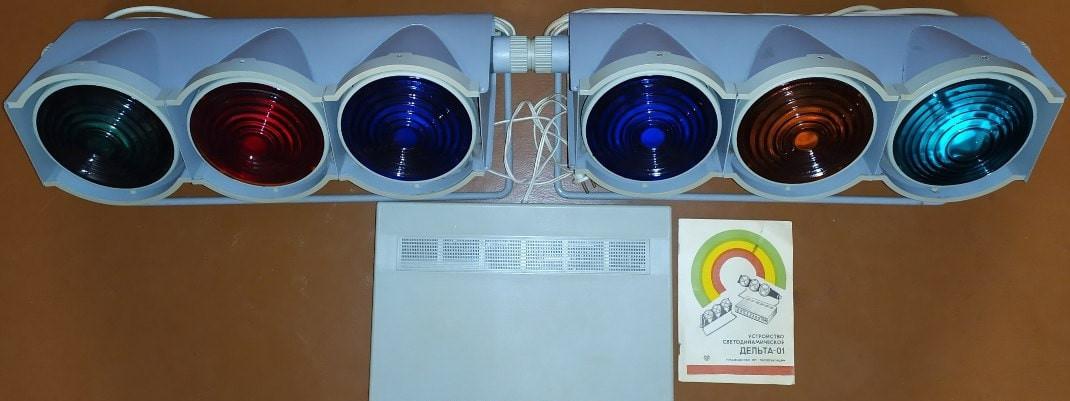

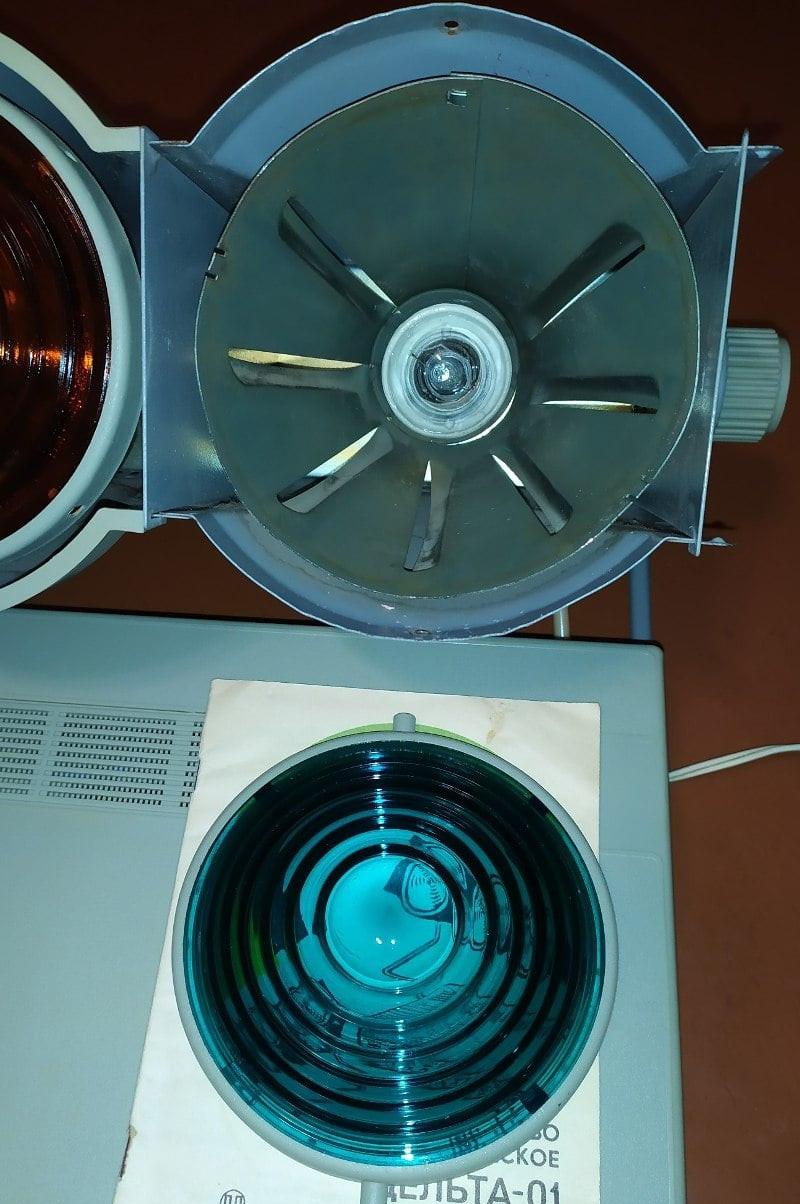

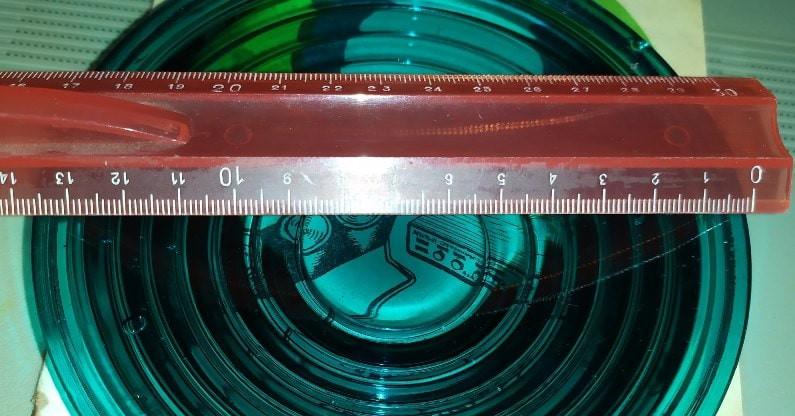

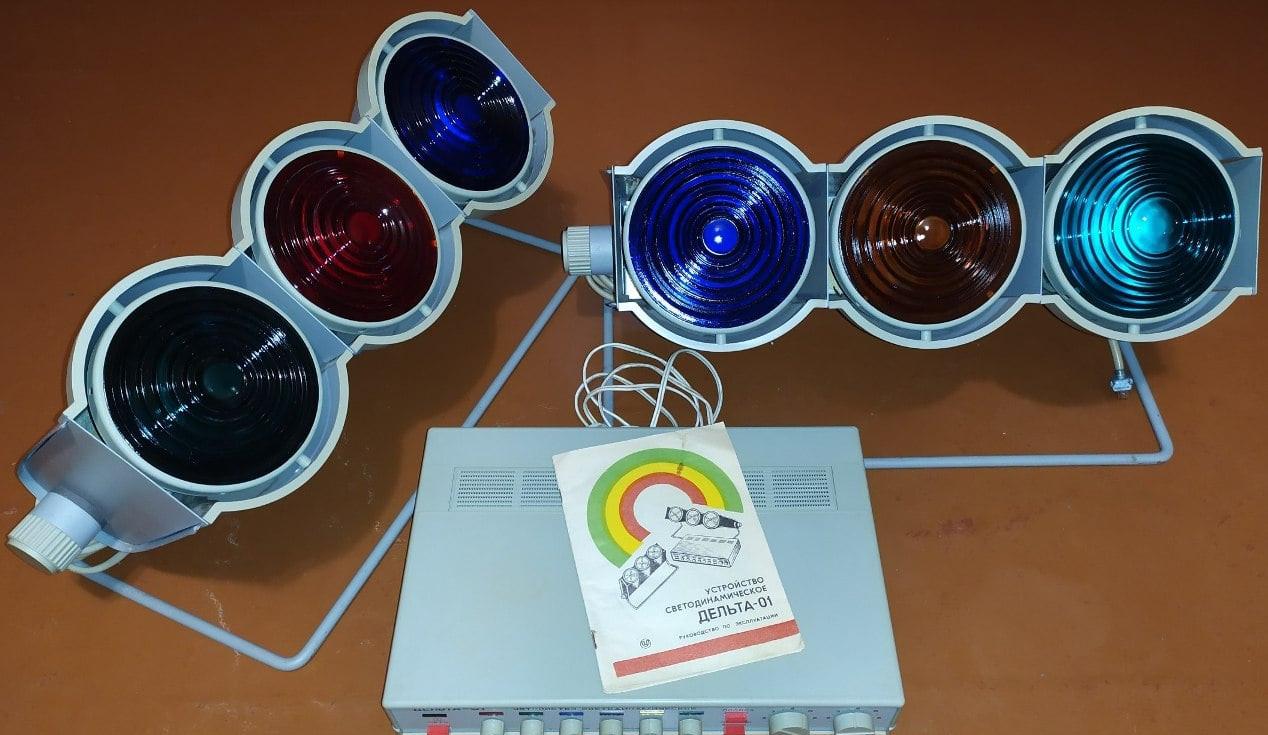

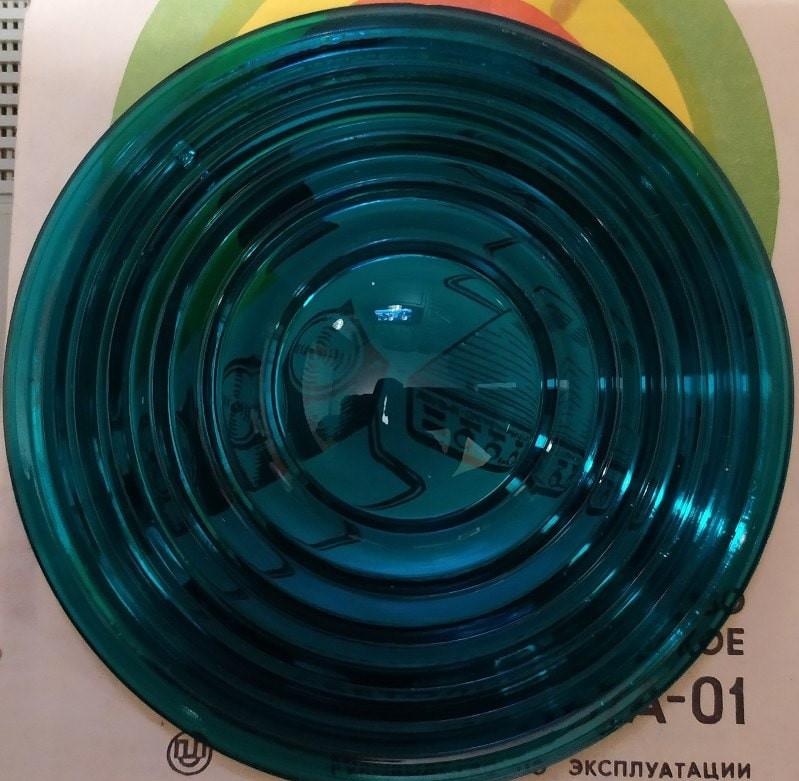

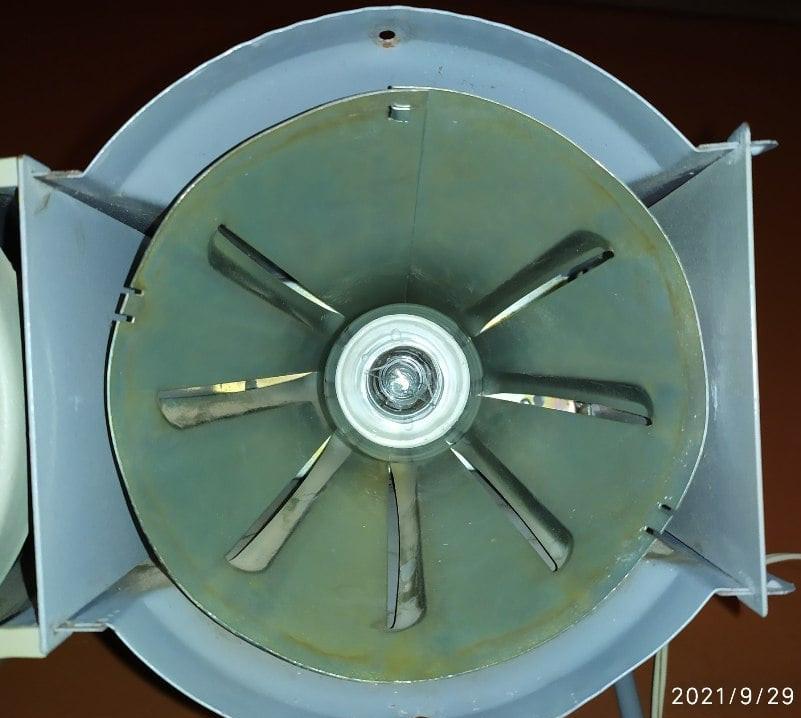

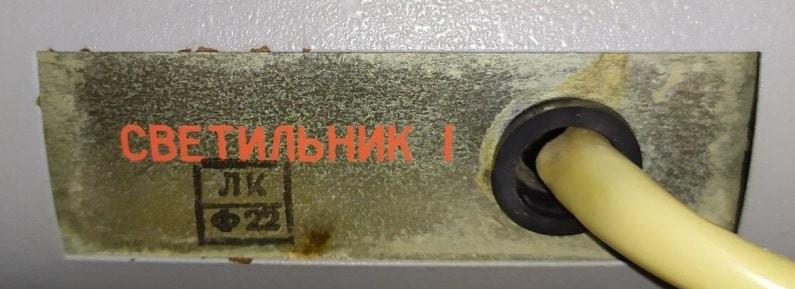

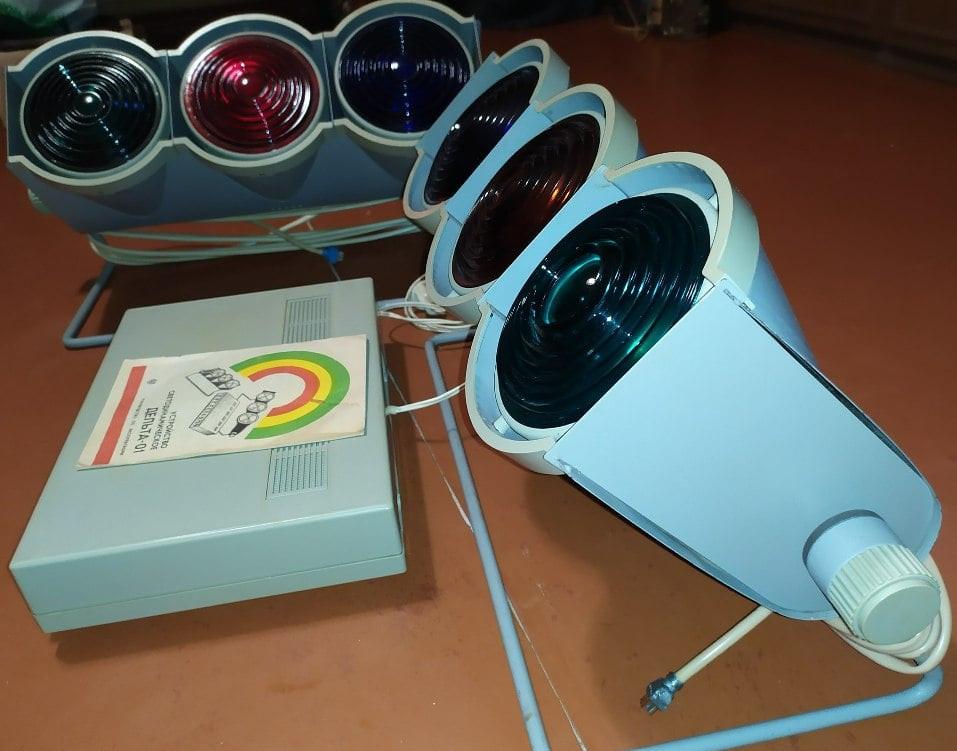

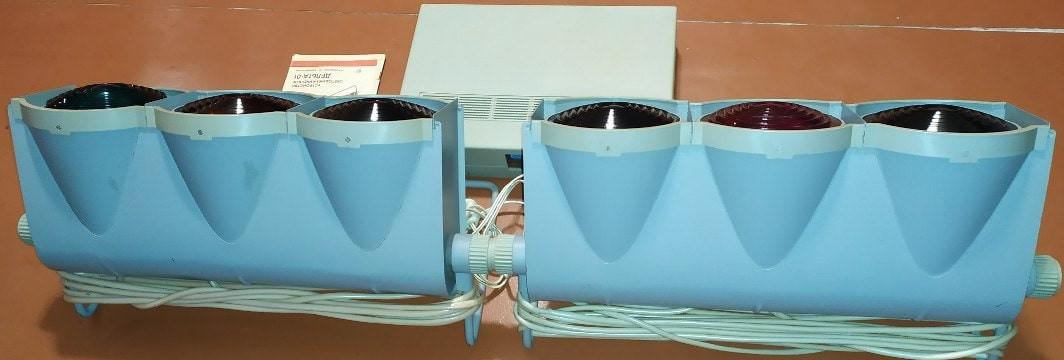

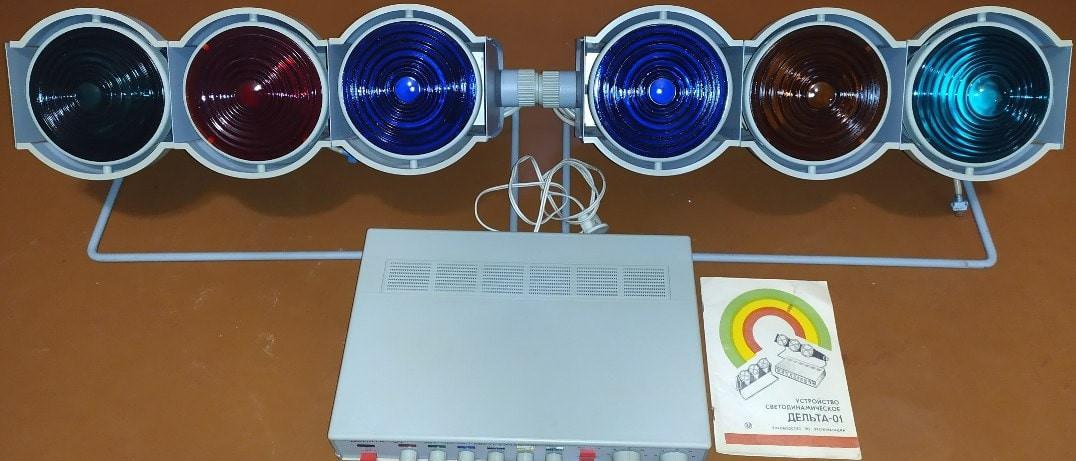

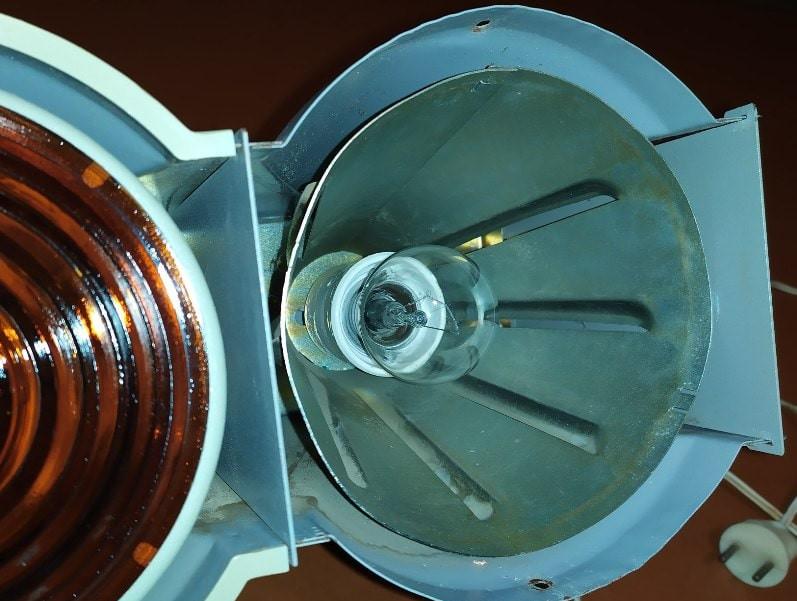

Устройство состоит из блока управления и шести светильников прожекторного типа, конструктивно объединенных по три в два блока. Каждый блок имеет кабель длиной 6,4 м. Вариант установки блоков светильников – настольный. Предусматривается возможность регулировки угла наклона корпусов светильников с использованием двух декоративных винтов. Это позволяет гибко настраивать световую картину под размеры помещения.

Принцип действия основан на частотном разделении входного сигнала на 3 поддиапазона (НЧ, СЧ, ВЧ) и преобразования электрической энергии в световую, а также на преобразовании величины амплитуды частотного входного сигнала в световую энергию. Система работает следующим образом:

НЧ диапазон (20-150 Гц): красный цвет.

СЧ диапазон (350-1200 Гц): зеленый цвет.

ВЧ диапазон (2000 – 20000 Гц): синий цвет.

Такая схема позволяет точно передавать ритм и динамику музыки. Для сравнения, в более сложных акустических системах, таких как GRUNDIG Box 1600b, акцент делается на чистоте звука, тогда как Дельта-01 фокусируется на визуальном восприятии аудиосигнала.

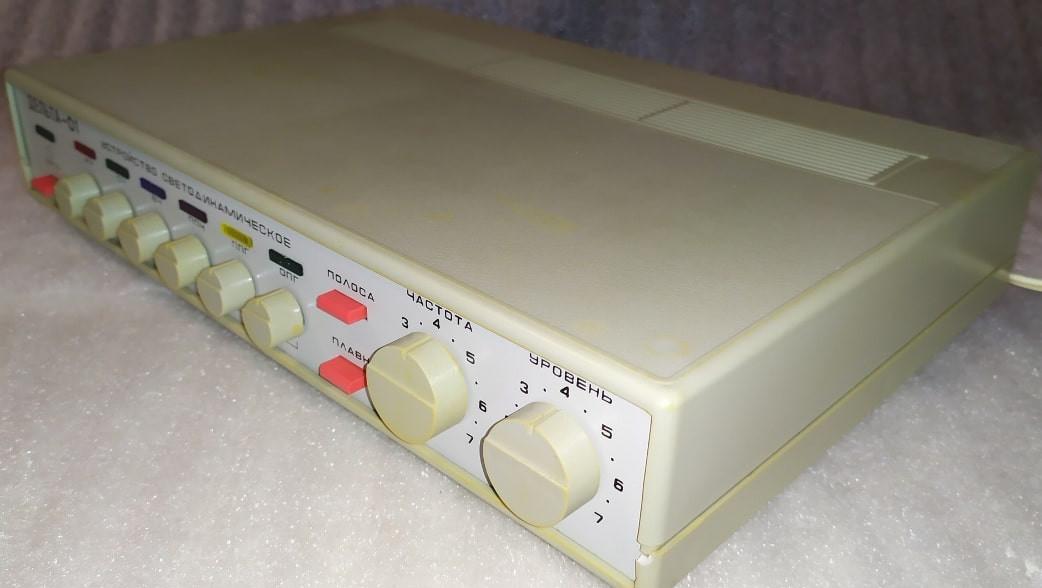

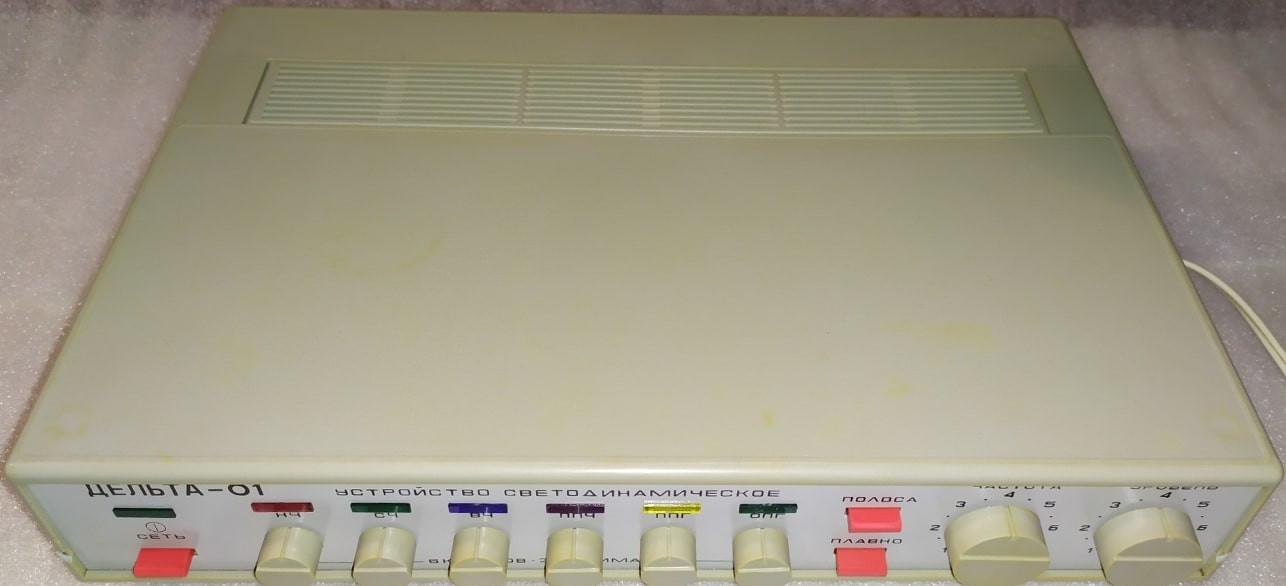

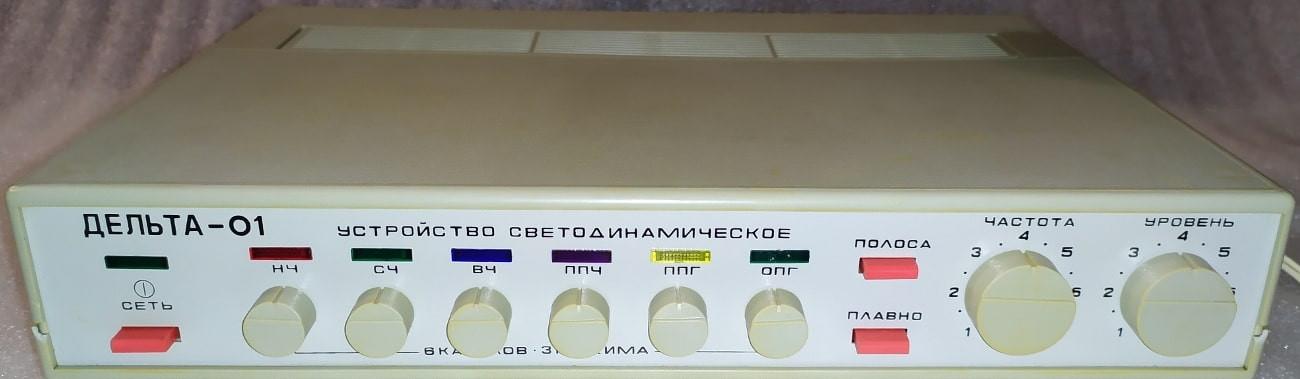

Устройство блока управления

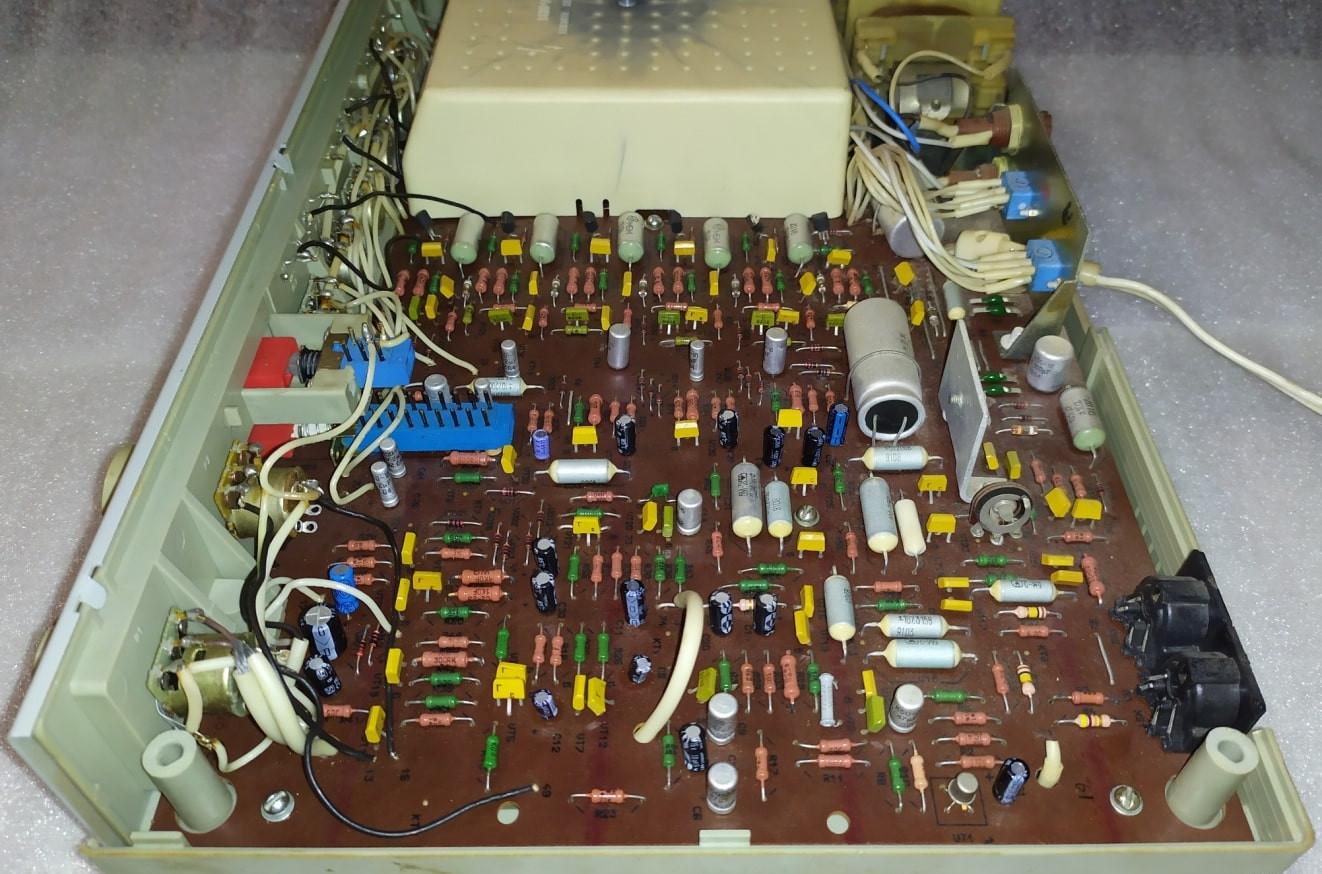

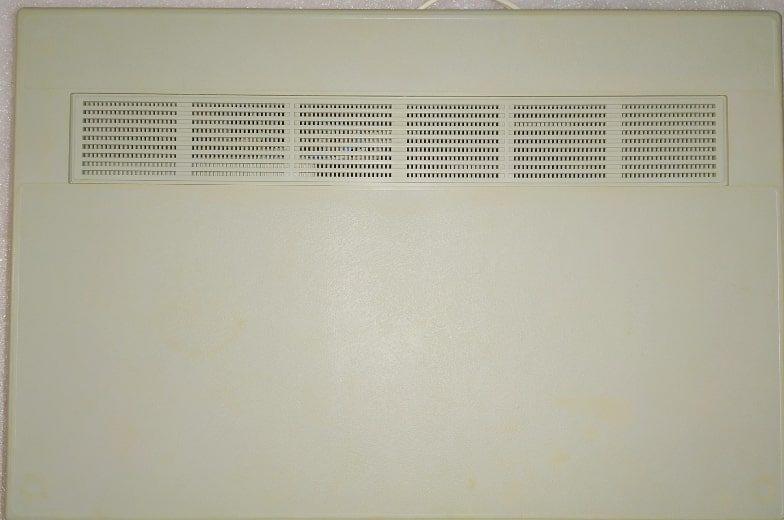

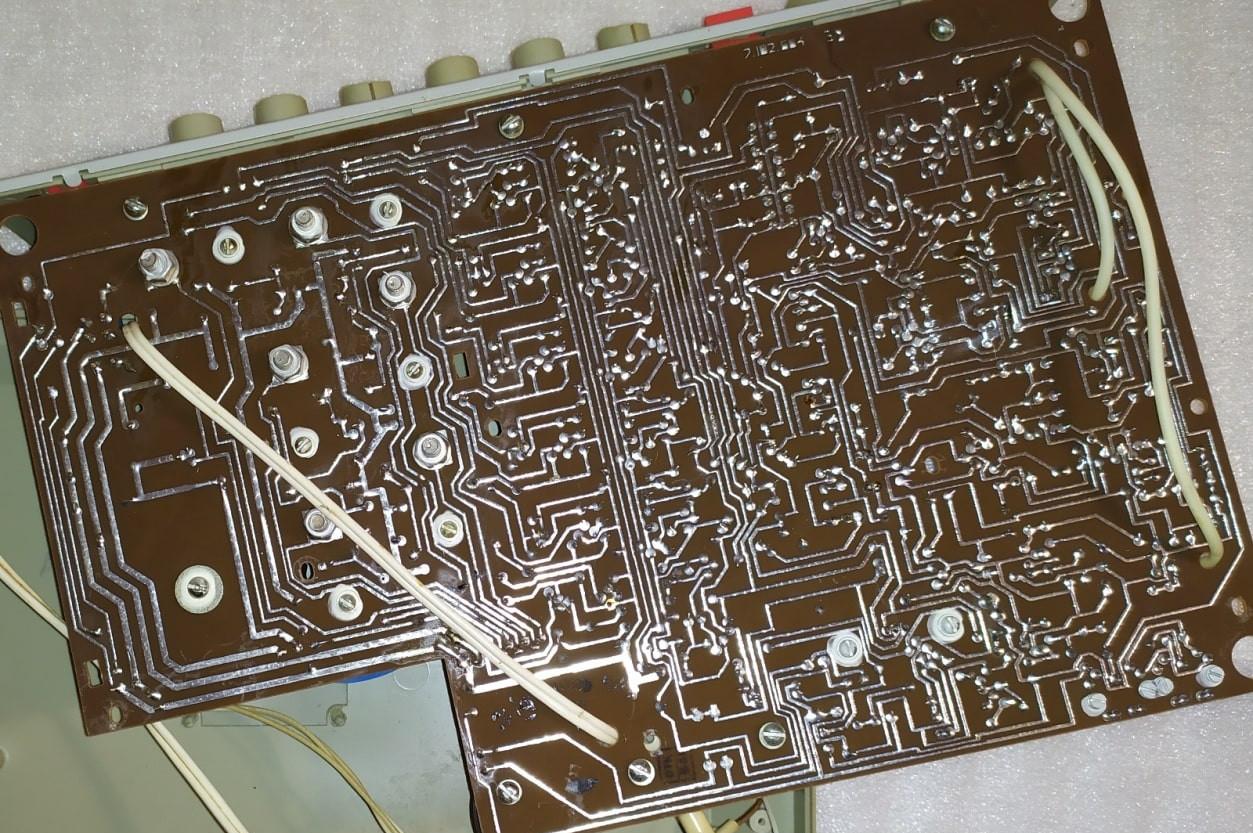

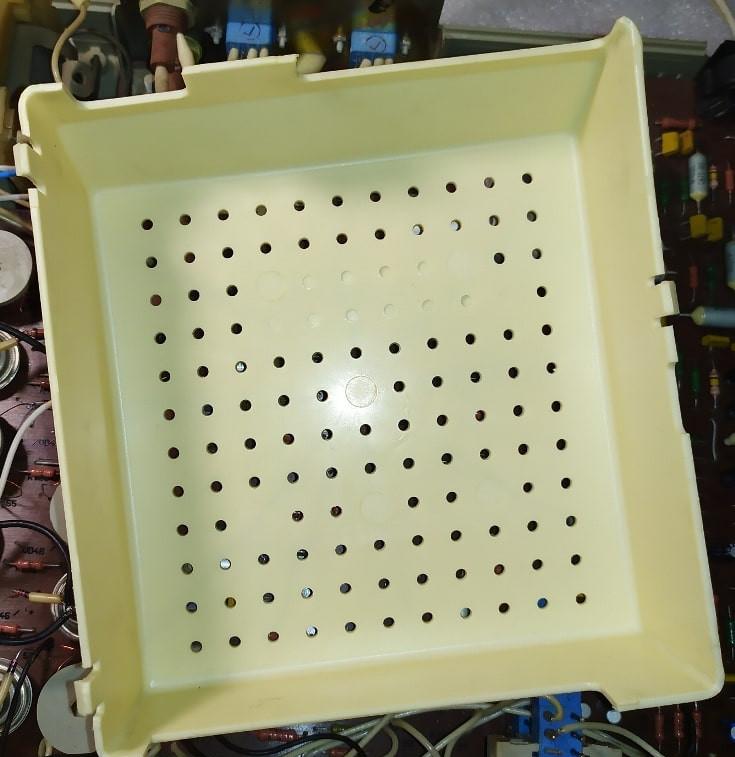

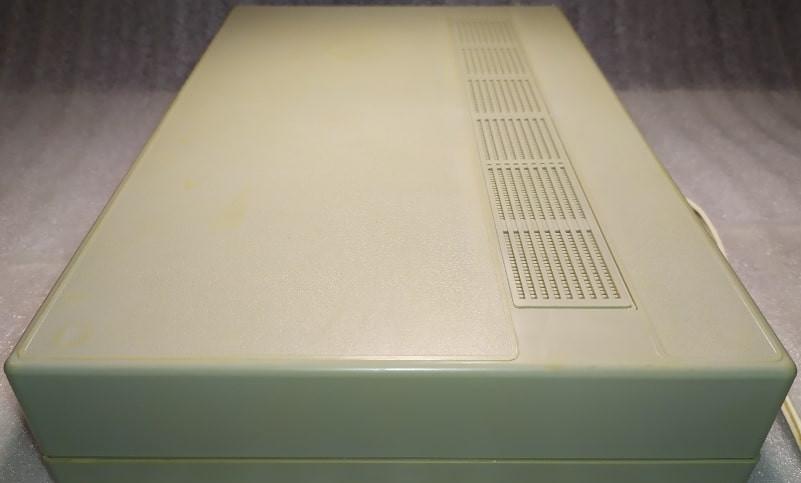

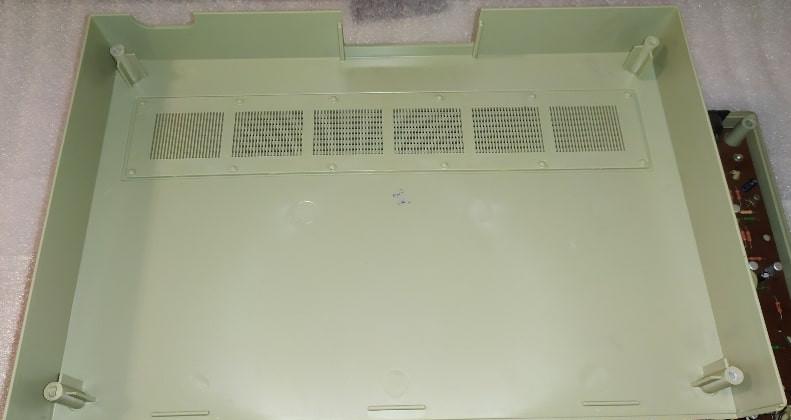

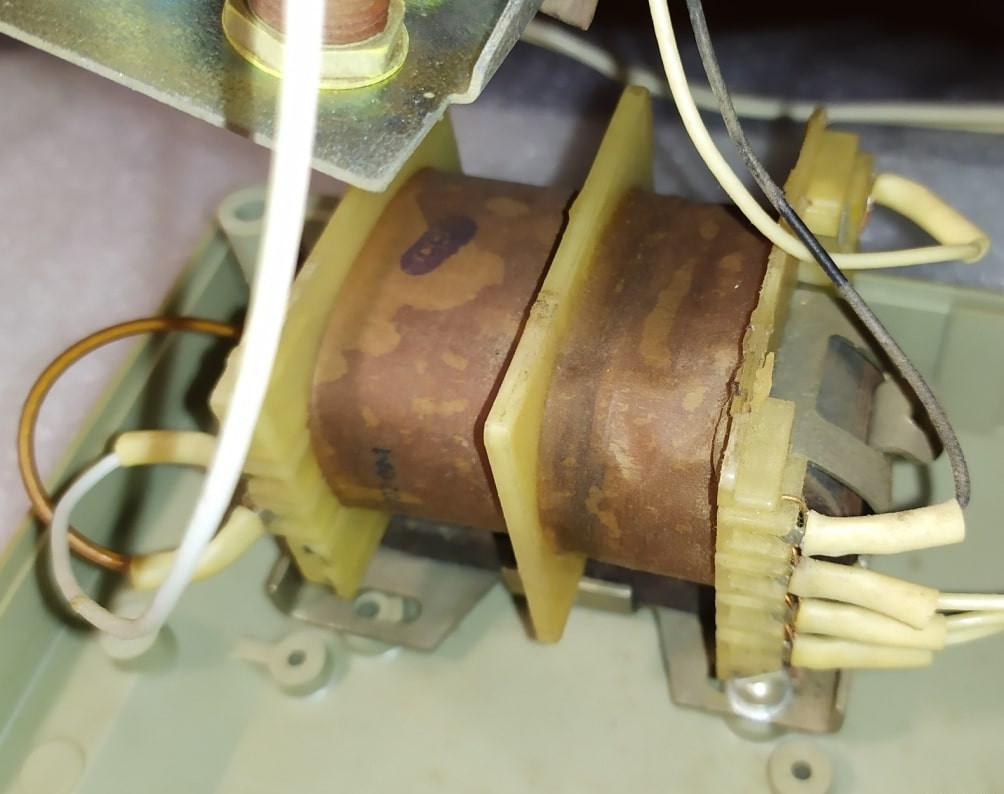

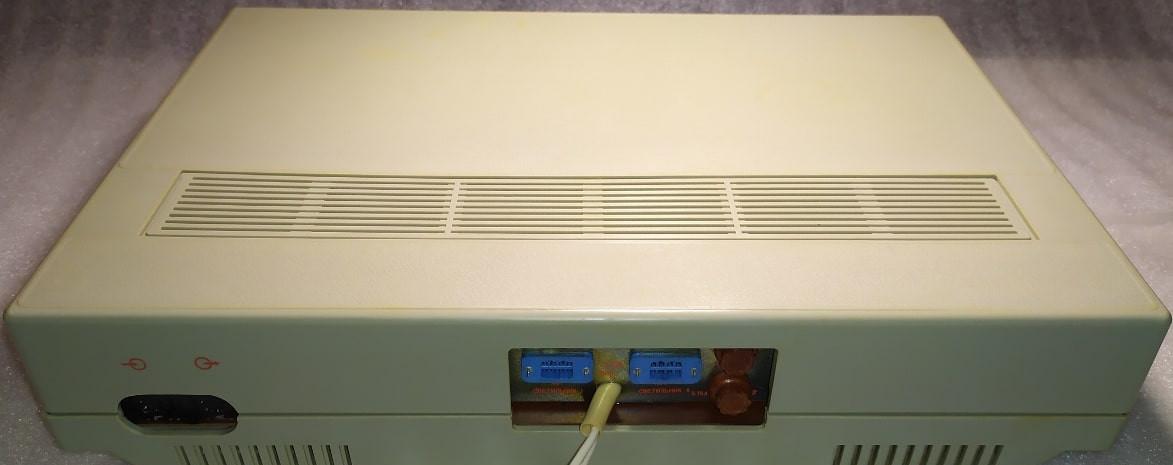

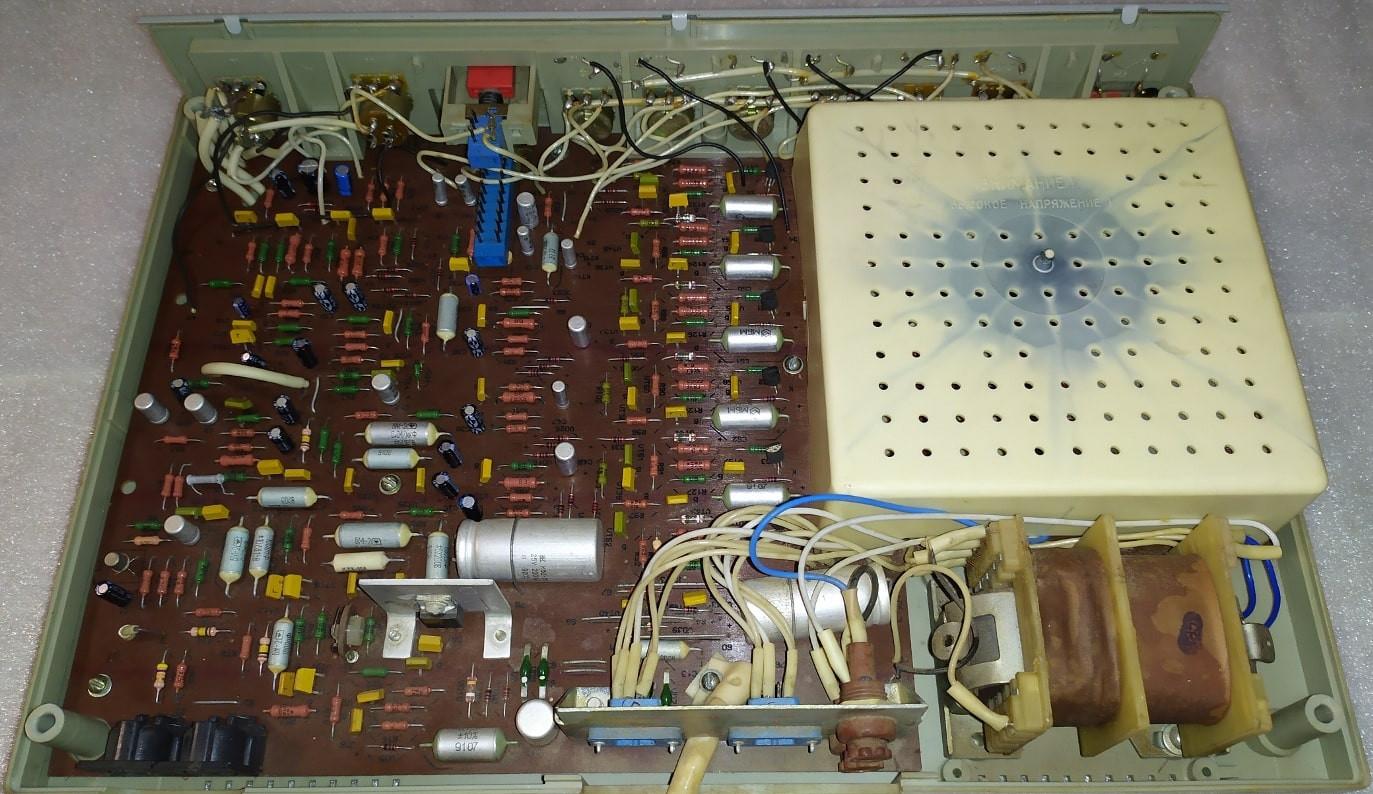

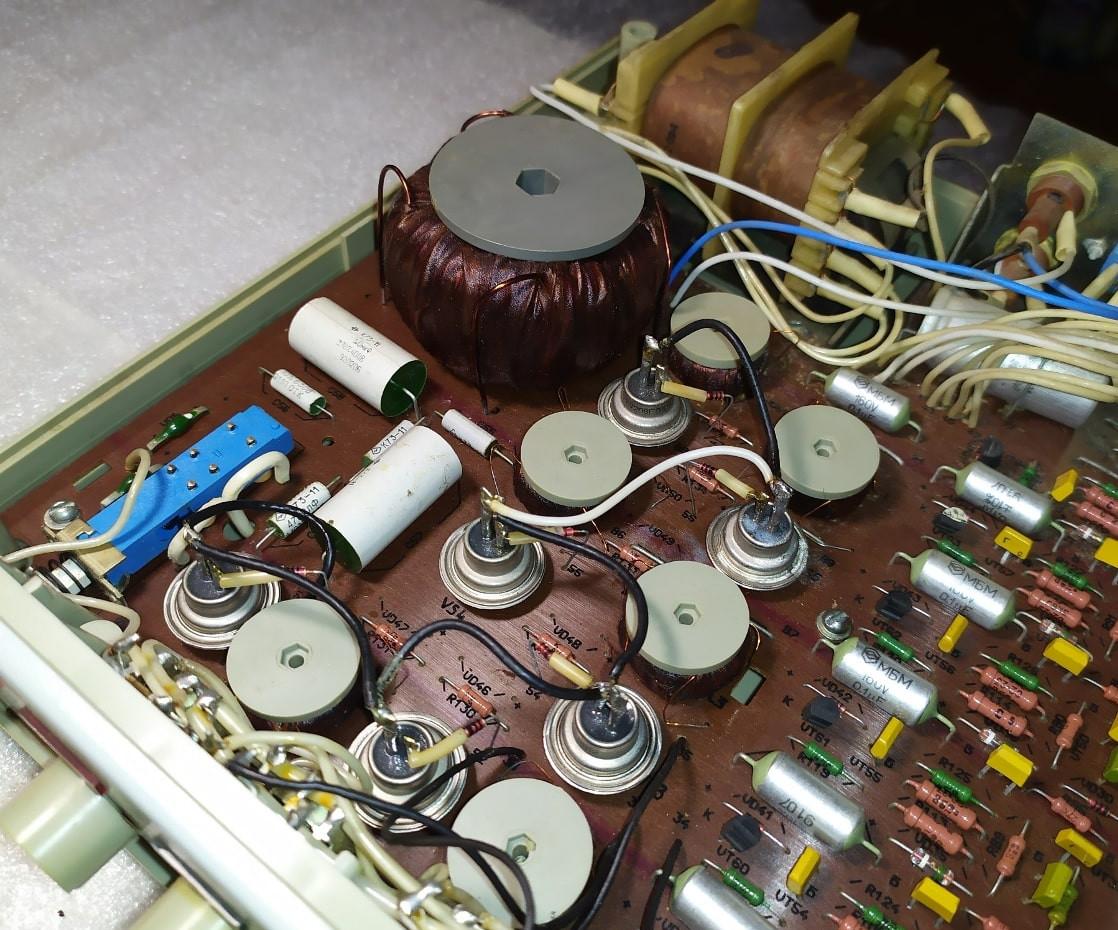

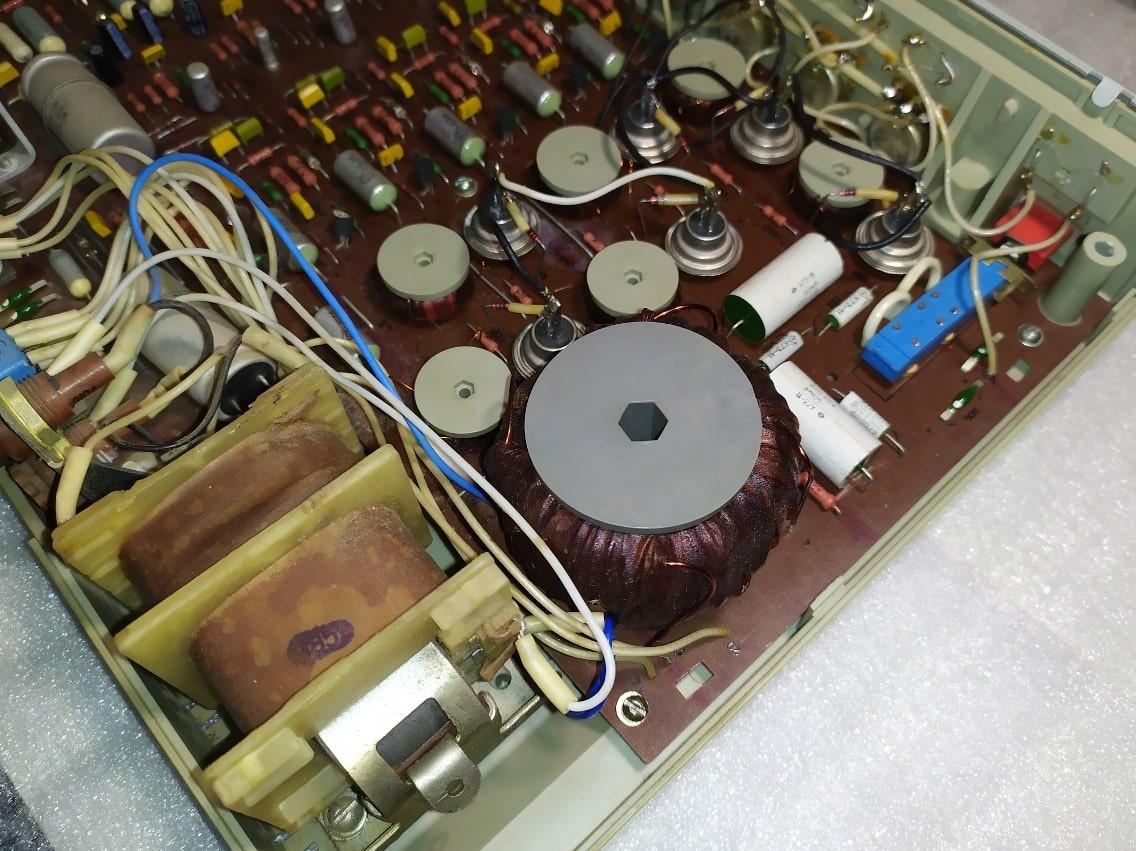

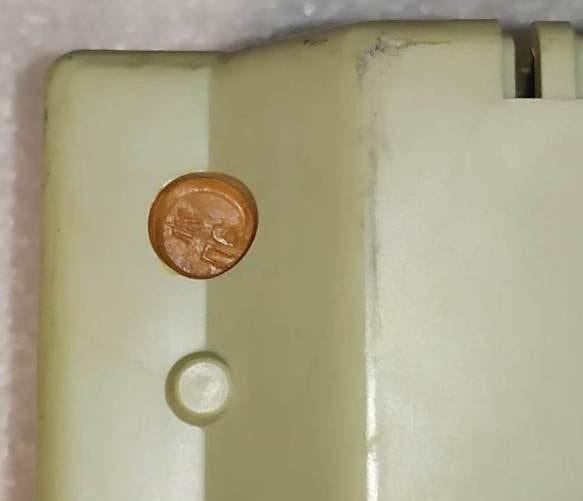

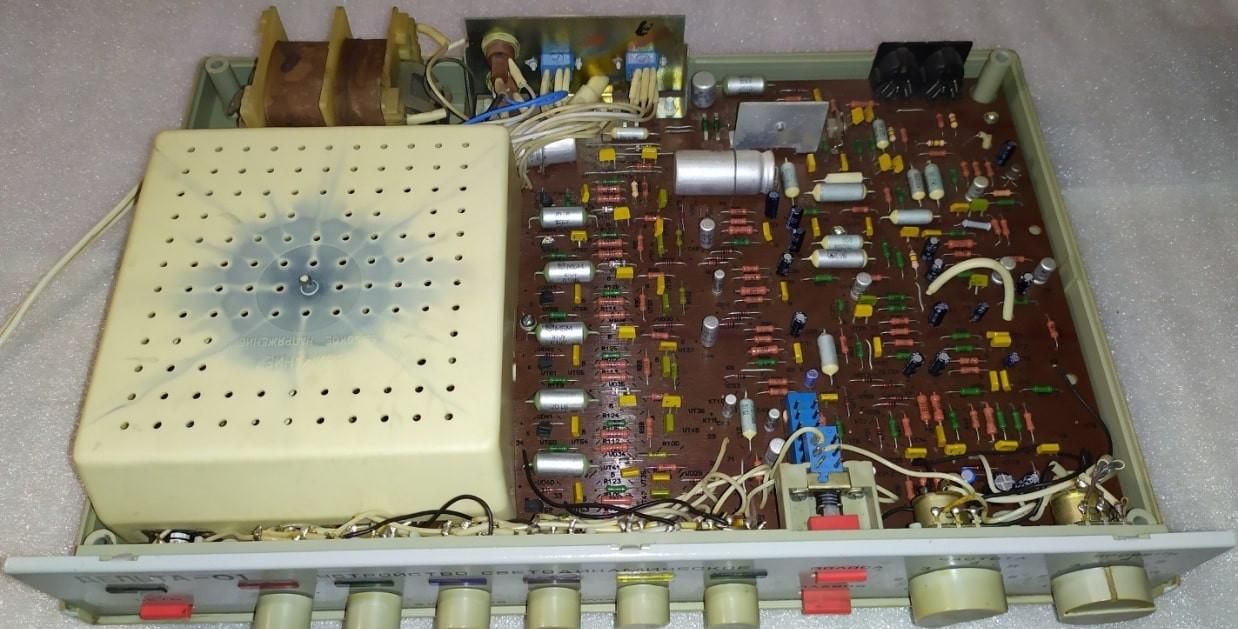

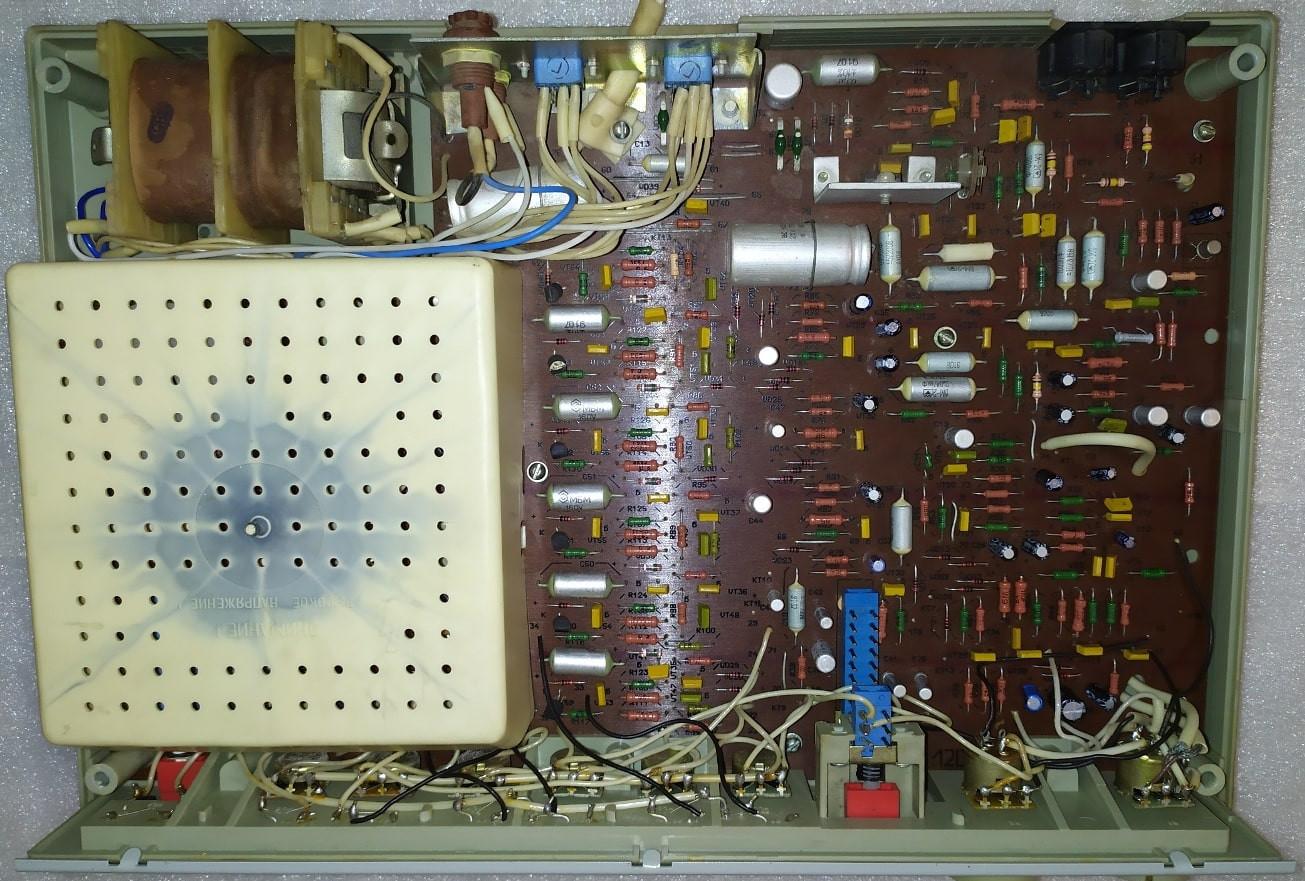

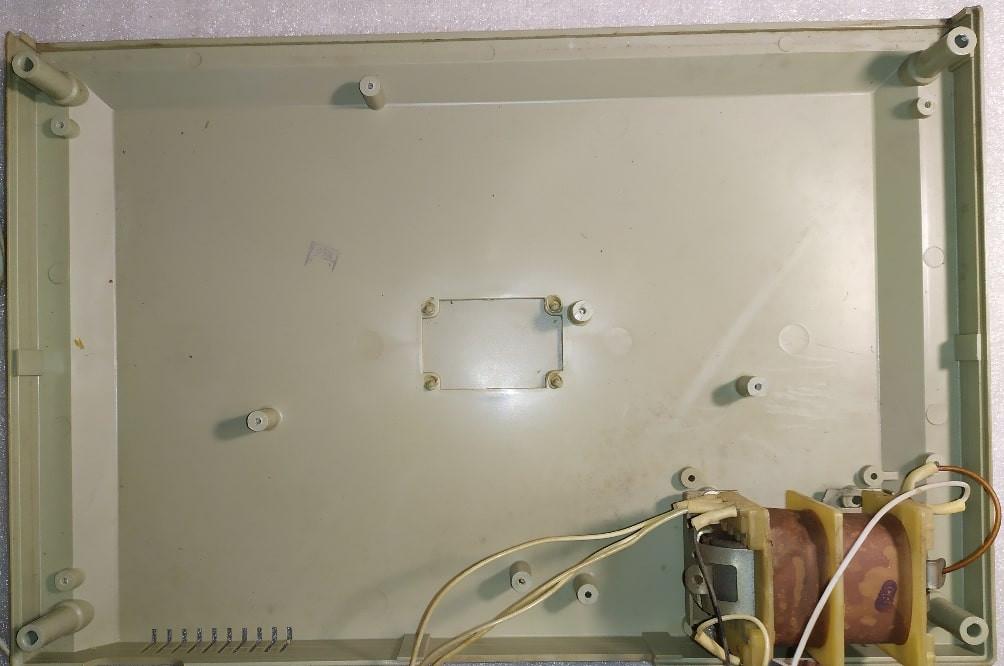

Блок управления (корпус изготовлен из пластмассы) содержит всю электронику для обработки сигнала. Внутри расположены выходные тиристоры, катушки и сетевой трансформатор. Конструкция предусматривает доступ к внутренним компонентам для ремонта или модернизации.
