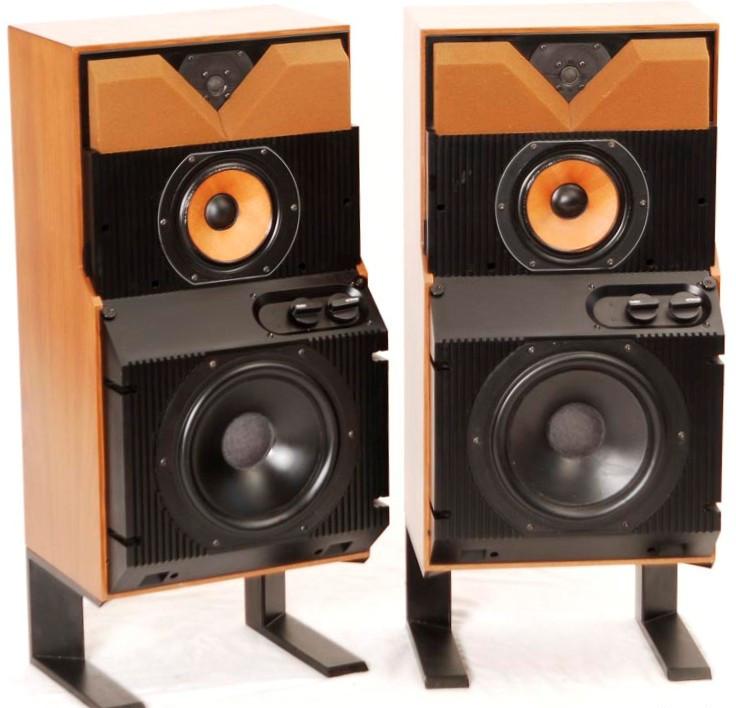

3-х полосная фазолинейная акустическая система изготавливалась с 1975 по 1979 года в Англии.
Характеристики:
3-х полосная АС закрытого типа
Диапазон частот при неравномерности АЧХ ±3 дБ: 50 – 20000 Гц
Чувствительность: 90 дБ/1,5 Вт/м
Рекомендуемая мощность усилителя: 25 – 350 Вт
Номинальное сопротивление: 8 Ом
Коэффициент гармоник при мощности 4 Вт на частоте:
40 Гц: 4%
50 Гц: 3%
100 Гц: 0,7%
200 Гц: 2%
Установленные громкоговорители
НЧ: 224 мм
СЧ: 131 мм
ВЧ: 19 мм
Частота раздела фильтров: 500 Гц и 5000 Гц
Размеры внешние с подставкой (ВхШхГ): 930х410х380 мм
Вес одной АС: 36,1 кг
Описание

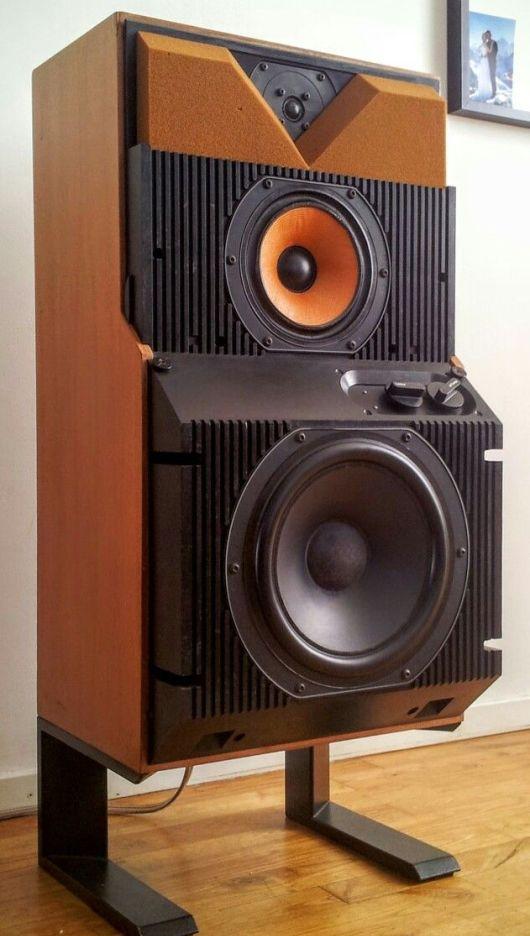

Модель DM6 стала первой АС, в которой компания B&W применила кевларовый диффузор на среднечастотном громкоговорителе. Сам корпус изготовлен из ДСП.

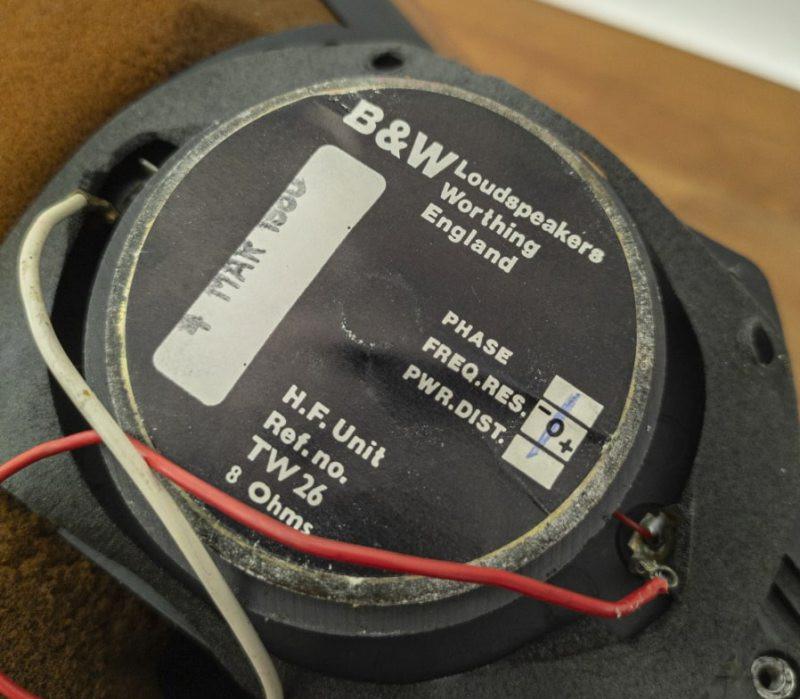

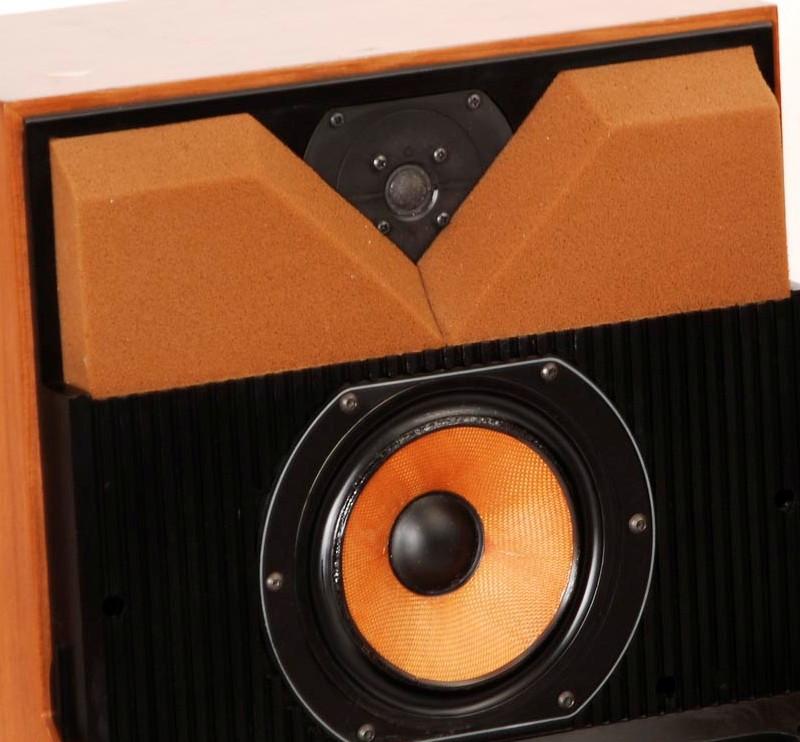

Вокруг ВЧ динамика сформирован звукопоглотитель из поролона. Сам купол излучателя тканевый. Магнит кольцевой ферритовый.

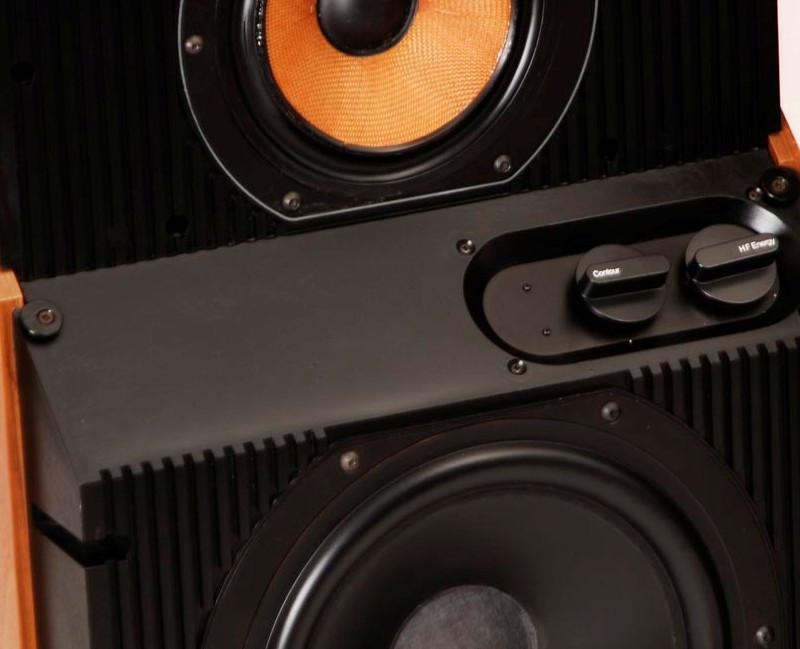

На лицевой панели под СЧ назходятся переключатели уровня средних и высоких частот:

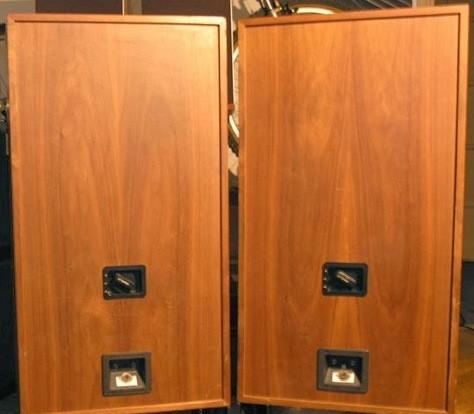

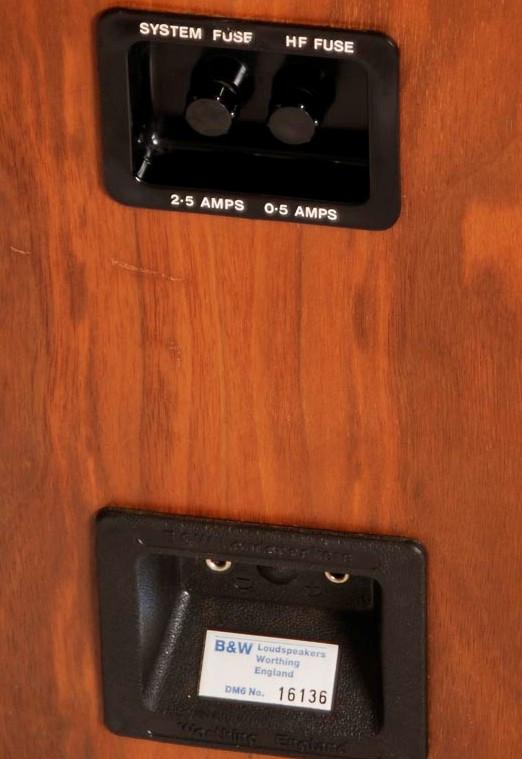

Задняя стенка. КРоме клеммнйо колодки здесь присутствует два предохранителя для защиты АС от перегрузки, общий на всю систему и конкретно для ВЧ динамика.

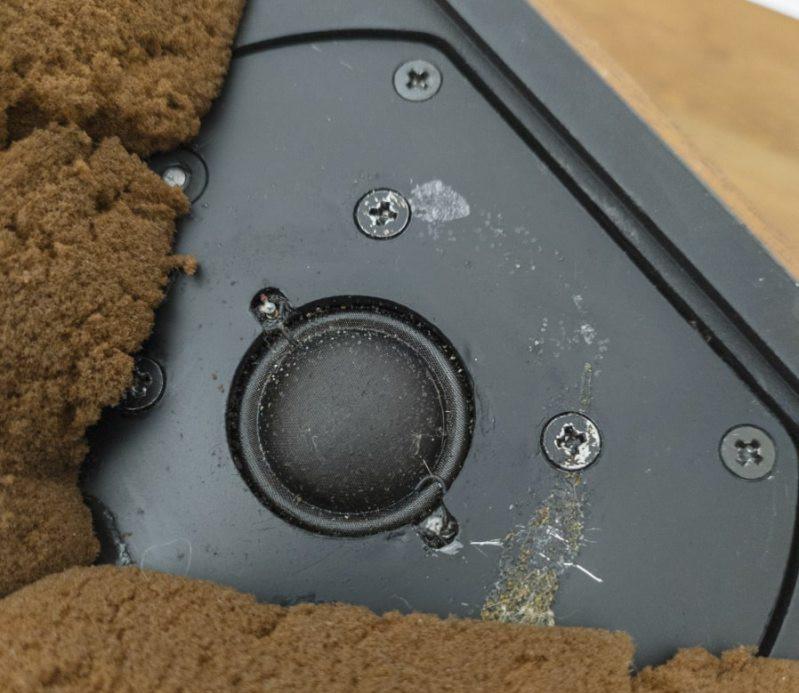

Со временем поролон вокруг ВЧ рассыпается и требует замены:

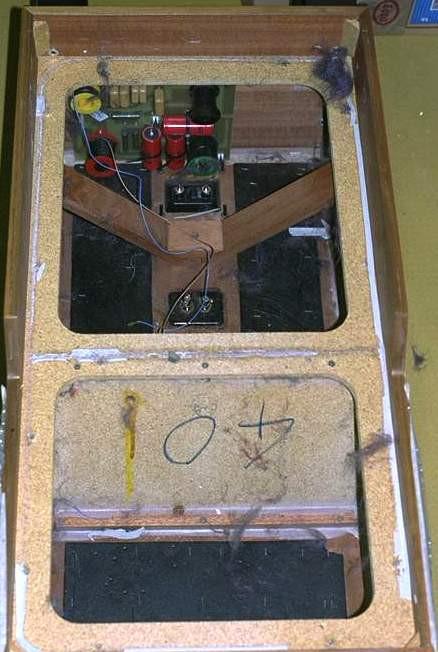

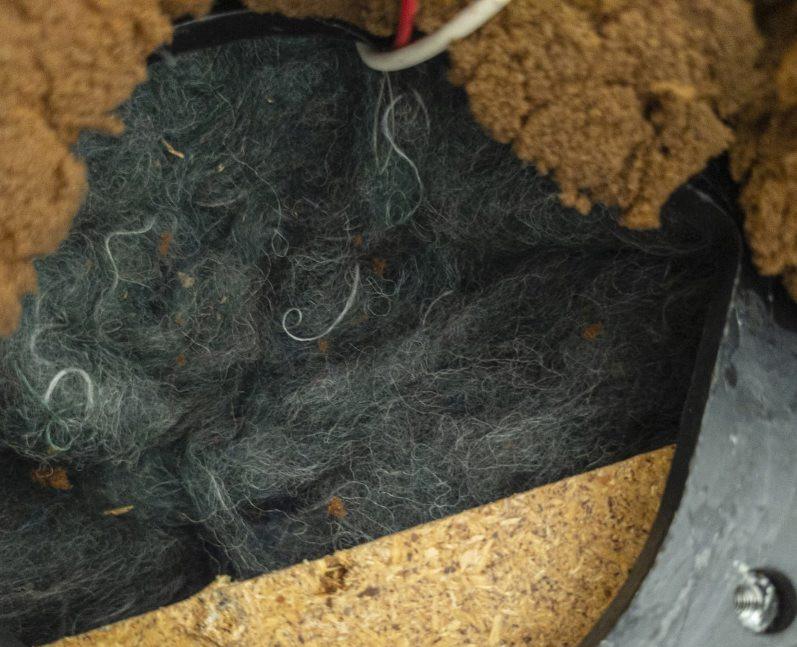

Звукопоглотитель внутри бокса СЧ:

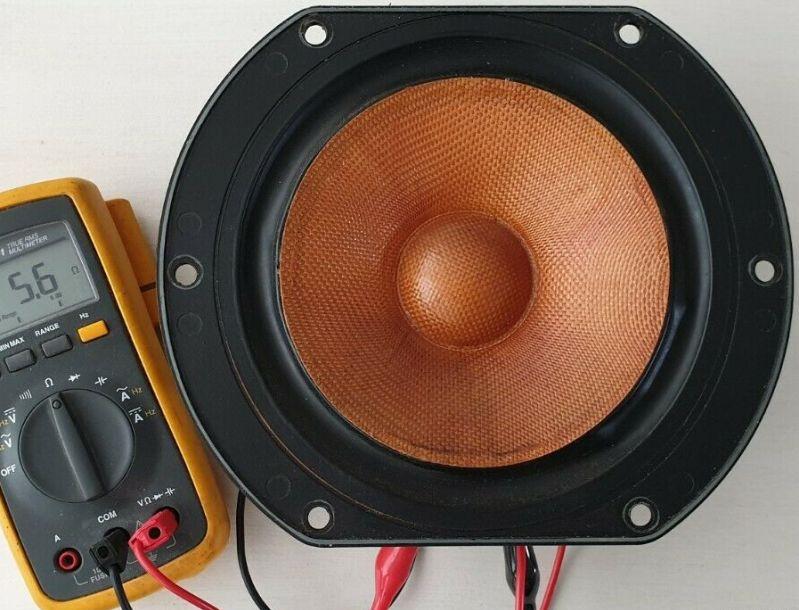

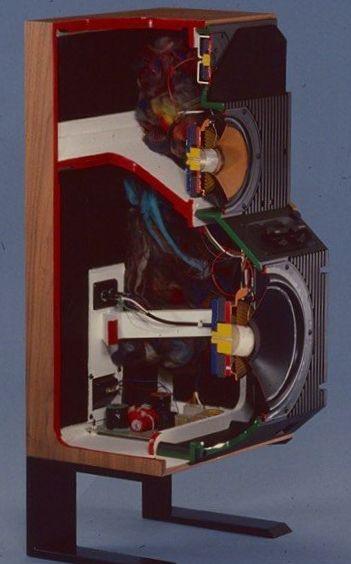

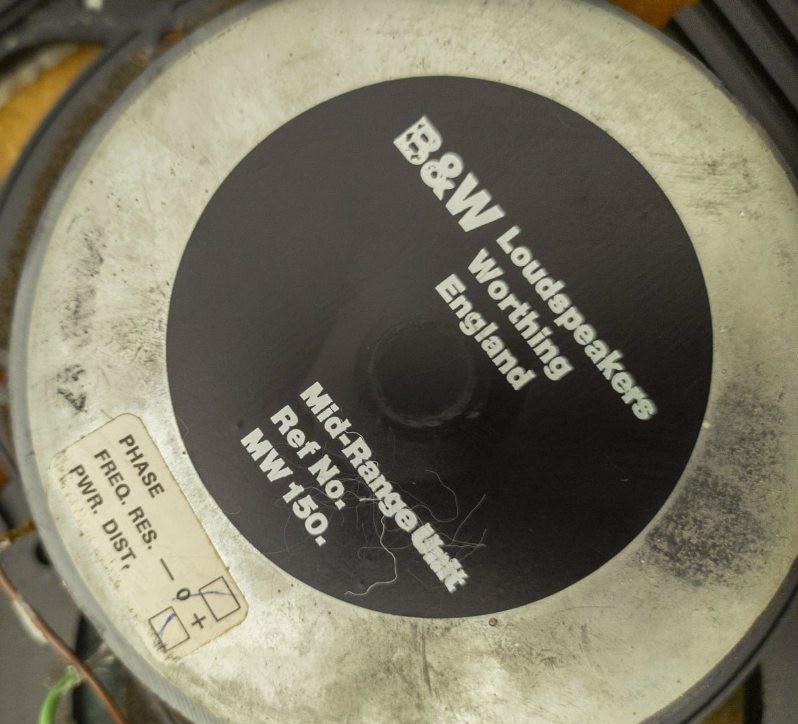

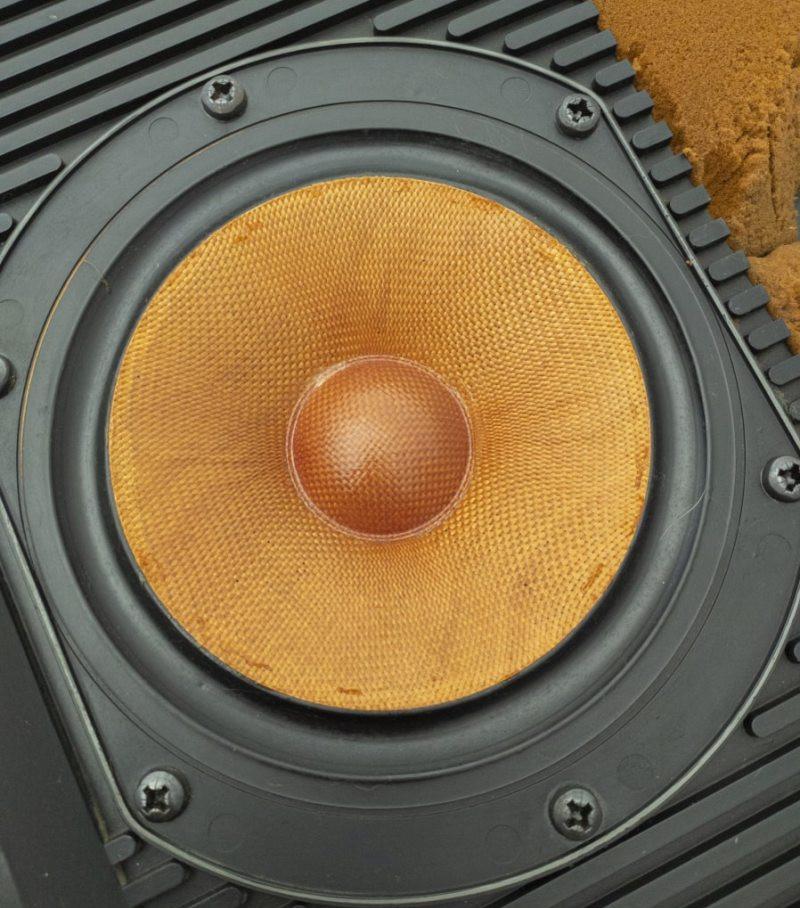

СЧ как уже было сказано имеет кевоаровый диффузор. Он отделен об объема НЧ динамика перегородкой. Под СЧ выделен приличный объем от общего корпуса.

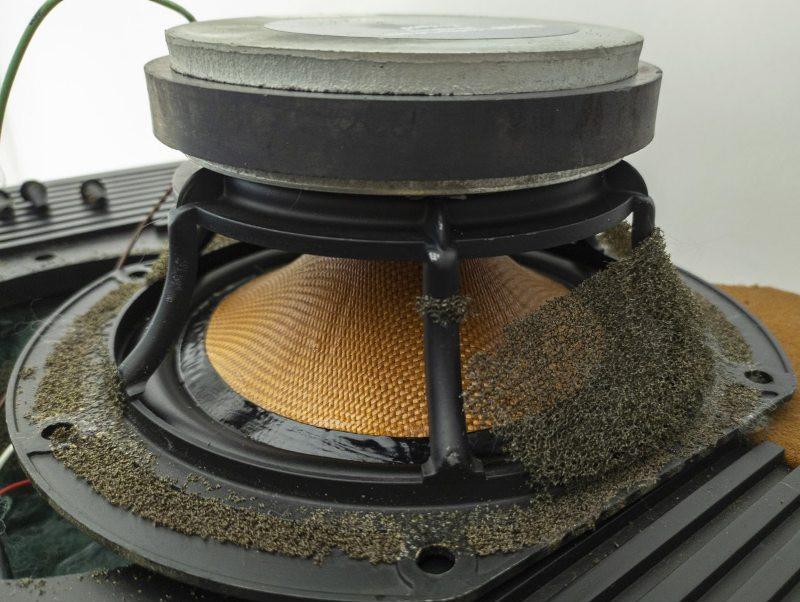

Можно увидеть, что на СЧ присутствовала некая панель акустического сопротивления (ПАС):

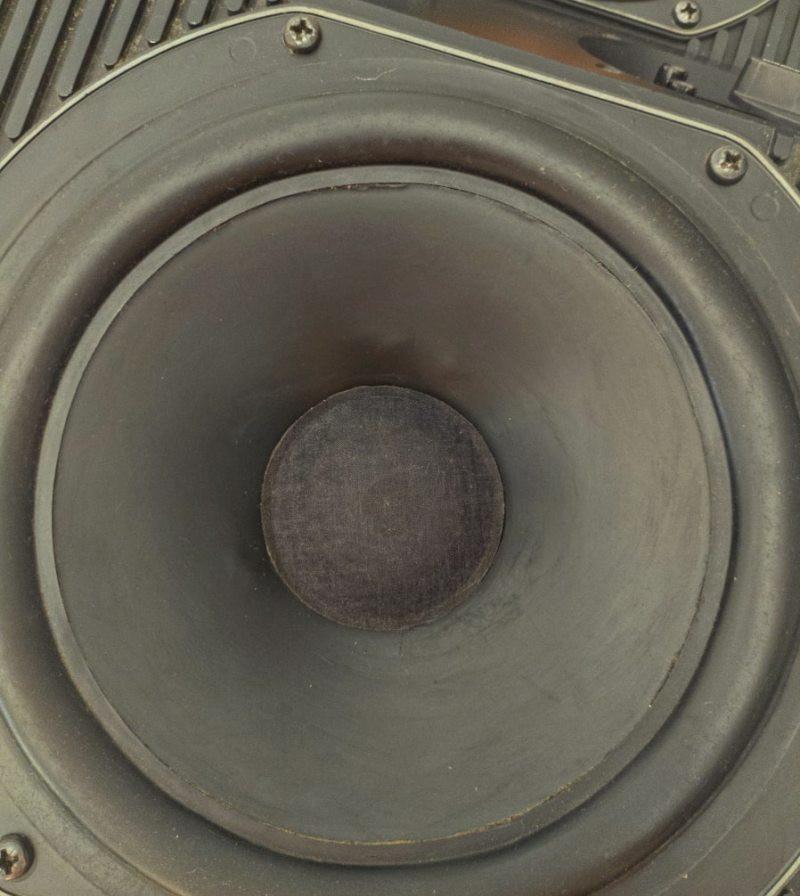

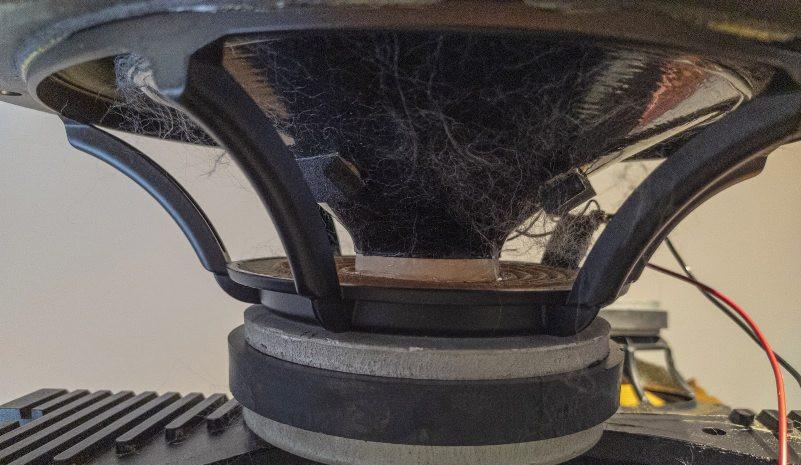

НЧ динамик имеет диффузор из полимера и резиновй подвес. Магнит кольцевой ферритовый:

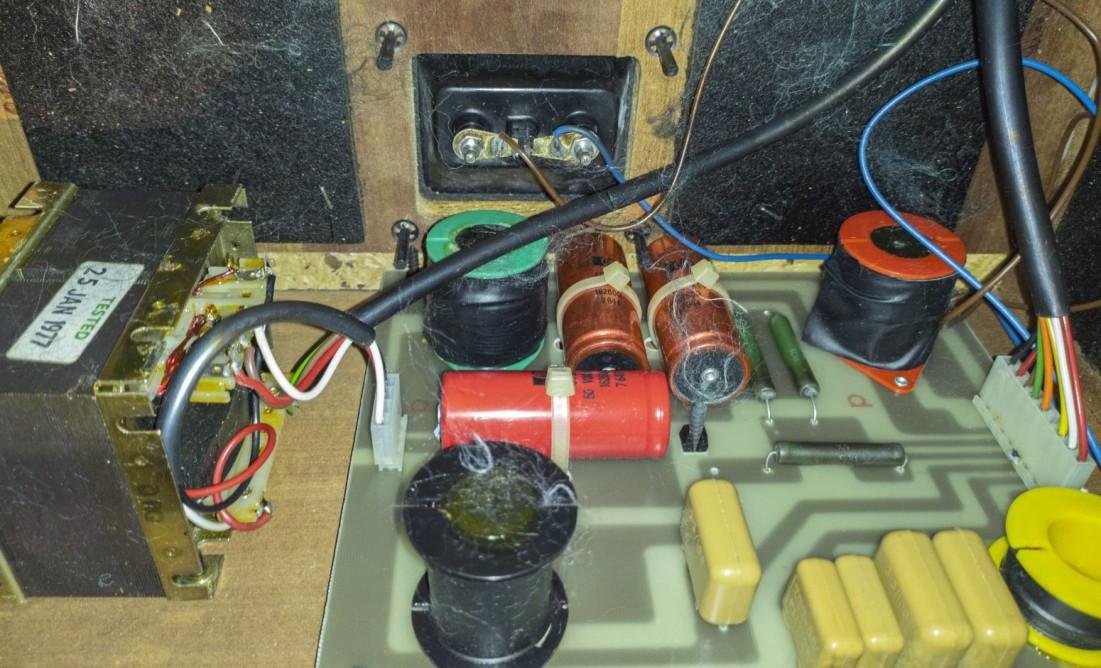

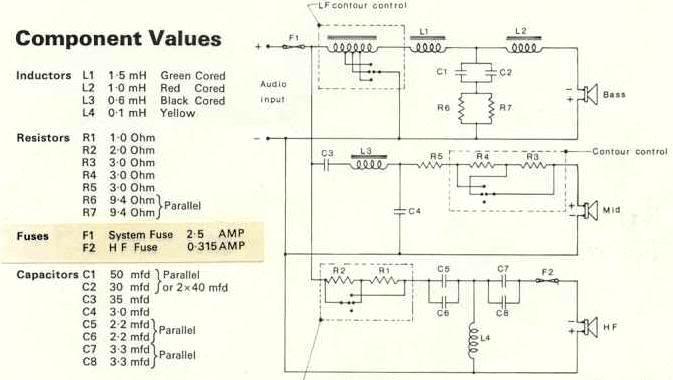

Элетрический фильтр:
