Схема стабилизатора анодного напряжения для ламповых усилителей

Для получения качественного звука в ламповых усилителях критически важно качество питания. Стабилизация анодного напряжения предпочтительнее, чем использование нестабилизированного питания с автосмещением, особенно при использовании качественных конденсаторов. Для питания анодов ламп (особенно в схемах Лоутина) требуется стабильный регулируемый источник постоянного напряжения. Типичные параметры: 300–400 В при токах от 150 до 400 мА.

Требования к стабилизатору анодного питания

Основная задача стабилизатора — обеспечить стабильность напряжения при изменении нагрузки и защитить лампы от превышения тока. Ключевые требования к устройству:

Диапазон выходного напряжения: 300–450 В.
Защита от короткого замыкания и превышения тока (ограничение тока).
Минимальное количество экзотических компонентов для доступности сборки.
Устойчивая работа без самовозбуждения и перегрева.

Перед сборкой необходимо рассчитать токи вашей схемы и принять коэффициент мощности блока питания не менее 2. Этого запаса обычно достаточно для надежной работы.

Принцип работы и компоненты схемы

За основу была взята классическая схема высоковольтного стабилизатора. Ниже приведен разбор основных узлов и их назначение.

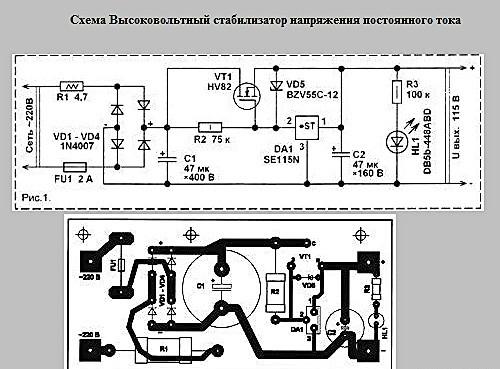

Общий вид схемы стабилизатора

Перевод технических требований на язык компонентов: мы получаем приличную стабилизацию фиксированного напряжения вплоть до разумных 450–500 В. Выше этого значения возрастает риск пробоя изоляции. Максимальные токи зависят от трансформатора, плавкой вставки, диодов выпрямителя и радиатора для ключевого полевого транзистора. Также важно учитывать диаметр жил домашней проводки.

На основе анализа были приняты следующие технические решения:

Отказ от ступенчатого изменения напряжения (подстановки стабилитронов в катод) в пользу плавной регулировки.
Введение возможности подстройки выхода по напряжению.
Внедрение плавного ограничения и защиты по току.

Состав устройства и расчет мощности

Схема включает следующие ключевые элементы:

Трансформатор — источник питания.
Защита — варистор (R1) и плавкая вставка (FU1) для защиты от бросков тока и КЗ.
Выпрямитель — рекомендуется использовать быстрые диоды.
Сглаживающий конденсатор (С1) — емкость порядка 4 мкФ на 1 Вт мощности. Избыточная емкость при включении может создать токовый удар по диодному мосту.

Ключевой транзистор (VT1) — мощный полевой транзистор с защитой затвор-исток 12 В.
Контроллер ошибки (DA1) — усилитель, управляющий мосфетом для поддержания выходного напряжения.
Ограничитель тока — цепь на VT2, R3, R4 с плавной подстройкой.
Делитель обратной связи — R5, R6, R7.

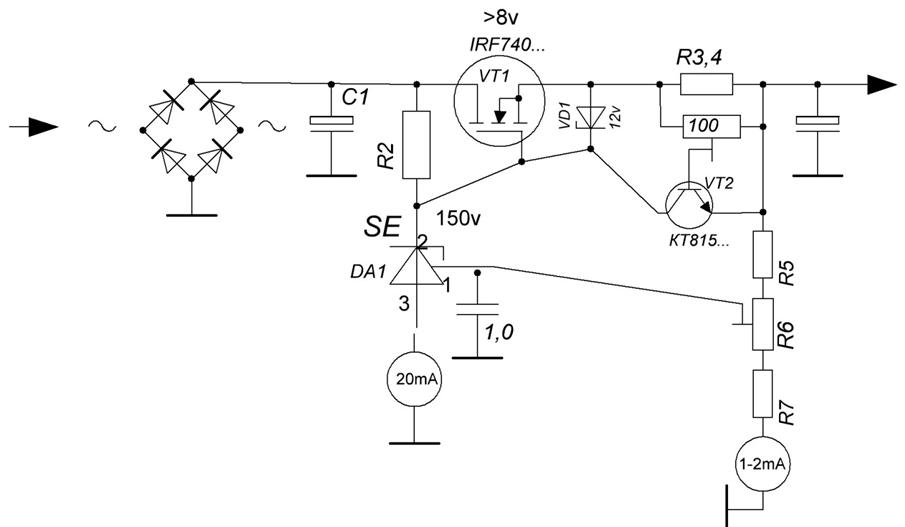

Принципиальная электрическая схема

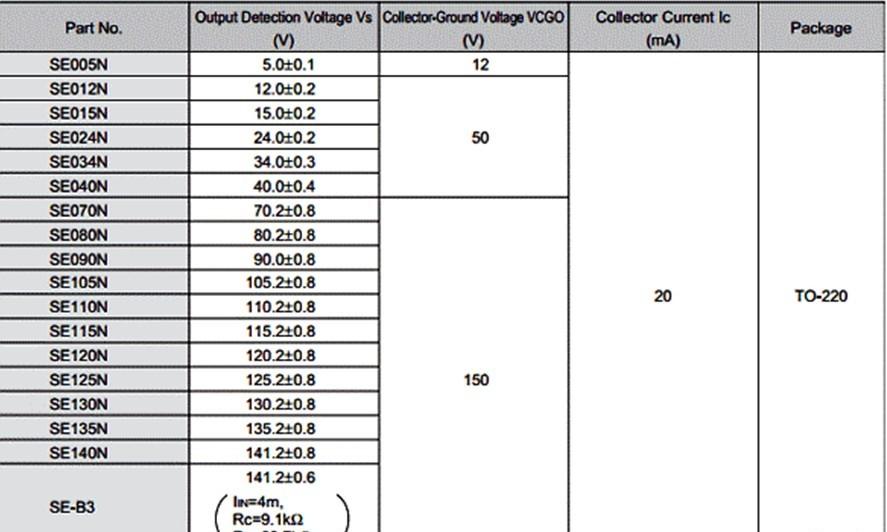

Даташит на микросхему SE для расчетов

Внутренняя структура микросхемы SE

Параметры работы и настройки

Для корректной работы схемы необходимо учитывать следующие параметры микросхемы SE:

Для серий 012–040 напряжение анод-катод (VCGO) должно быть 50 В. Для серий 070–140 — 150 В.
Потребляемый ток (Ic) составляет ровно 20 мА. Это значение используется для расчета резистора R2.

Ток делителя обратной связи (R5, R6, R7) должен быть около 2 мА для минимизации тепловыделения.
Напряжение срабатывания ограничения тока на VT2 составляет около 0,7 В (используется для расчета R3).
Рабочее падение напряжения на полевом транзисторе должно быть более 8 В. Разница между входным и выходным напряжением, умноженная на ток, определяет нагрев ключа.

Примеры расчета компонентов

Ниже приведены примеры расчета резисторов для различных режимов работы.

ПРИМЕР 1:

Требуемое выходное напряжение: 144 В, ток не более 20 мА. Входное напряжение: 155 В. Используется микросхема SE103N.

R2 = (вход 155 В – рабочее SE 150 В) / ток SE 0,02 А = 250 Ом. Мощность на резисторе = 5 × 0,02 = 0,1 Вт.
R5+R6+R7 = выход 144 В / ток делителя 0,002 = 72 кОм.
R7 + 1/2R6 = рабочее SE 103 В / ток делителя 0,002 = 51,5 кОм. При регулировке около 10% (7,2 кОм):
R7 = 51,5 – 7,2 = 44,3 кОм (примем 43 кОм).
R6 ≈ 10–12 кОм.
R5 = 72 – 43 – 12 = 17 кОм (примем 18 кОм). Мощность на делителе = 144 × 0,002 = 0,288 Вт.

R3 = порог VT2 0,7 В / ограничение 0,02 А = 35 Ом (с учетом R4). При таком сопротивлении стабилизатор ограничивает ток до 20 мА.

ПРИМЕР 2:

Требуемое выходное напряжение: 215 В, ток не более 350 мА. Входное напряжение: 250 В. Используется SE130.

R2 = (250 – 150) / 0,02 = 5000 Ом. Мощность = (250 – 150) × 0,02 = 2 Вт !!!
R5, R6, R7 = 215 / 0,002 = 107,5 кОм.
R7 + 1/2R6 = 130 / 0,002 = 65 кОм.
R6 = 65000 × 10% = 6500 Ом.
R5 = 107500 – 65000 – 6500 = 36000 Ом.
Мощность R5, R6, R7 = 215 × 0,002 = 0,43 Вт.
R3 = 0,7 / 0,35 = 2 Ом.

ВАЖНО! Обязательно замеряйте падение напряжения на ключевом полевом транзисторе и перемножьте его на рабочий ток. Не забудьте обеспечить достаточную площадь радиатора. Качественное питание — залог долгой службы ламп и чистого звука.

Заключение

Представленная схема проверена на практике и обеспечивает надежную стабилизацию анодного напряжения. При сборке обращайте внимание на номиналы резисторов и качество радиатора. Возможны опечатки в расчетах, поэтому рекомендуется перепроверять значения. Для дополнительной защиты акустической системы рекомендуется ознакомиться с методами защиты ВЧ динамика.
