Усилитель Амфитон AP-01-02: характеристики и описание

Оконечный усилитель мощности Амфитон AP-01-02 предназначен для усиления электрической мощности музыкальных и речевых сигналов совместно с предварительными усилителями. Изготовитель: Боярском машиностроительный завод “Искра”, с 1985 года. Прибор входил в комплект с предварительным усилителем “Амфитон AS-01-2”, образуя качественную аудиосистему советского периода.

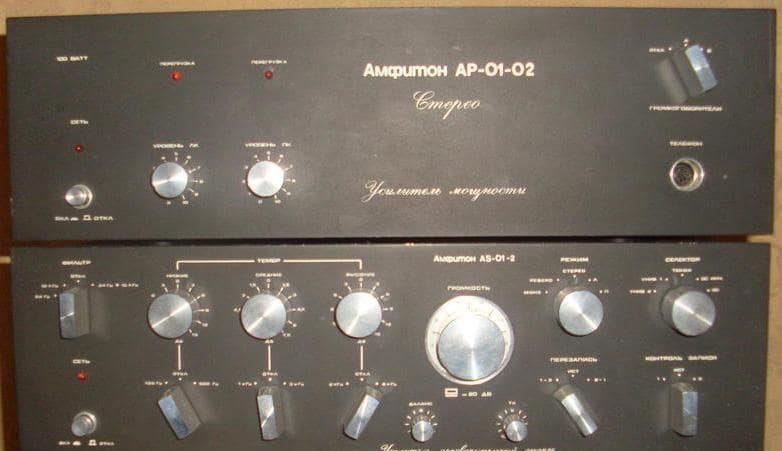

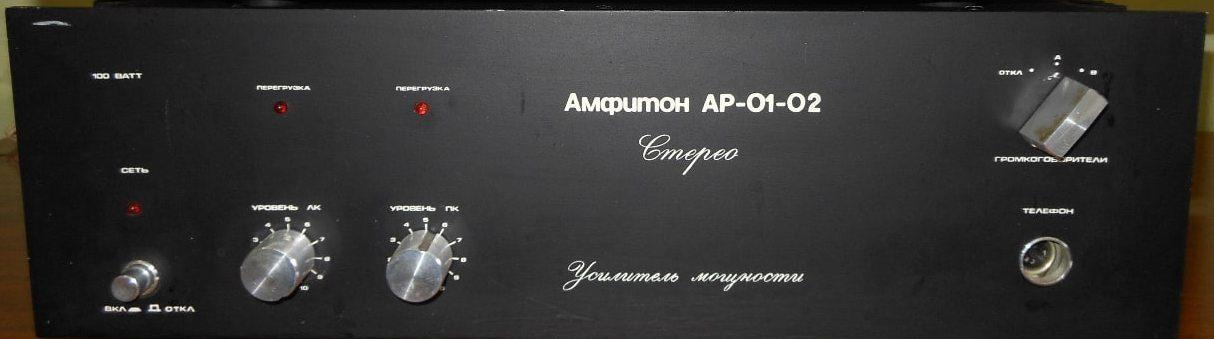

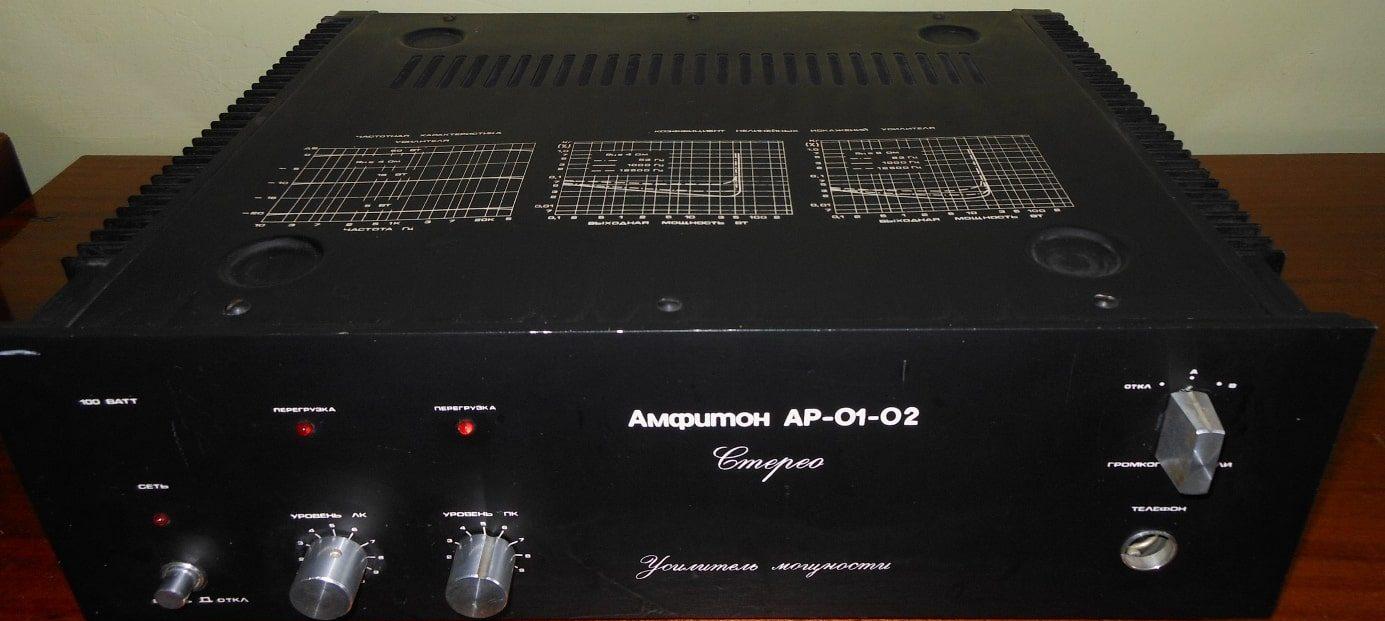

На лицевой панели находятся все элементы регулировки. Громкость можно изменять по каналам, независимо друг от друга. Над регуляторами громкости выведены индикаторы перегрузки. Слева – сетевая кнопка включения с индикатором. Справа установлен переключатель выбора выхода по двум парам АС или полное отключение, а под переключателем – разъем для подключения наушников.

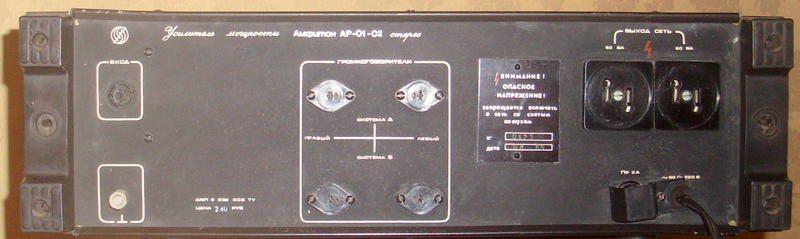

На задней панели находится один разъем входа и две пары для подключения акустических систем. Кроме того, здесь так же присутствуют 2 сетевые розетки и клемма для заземления.

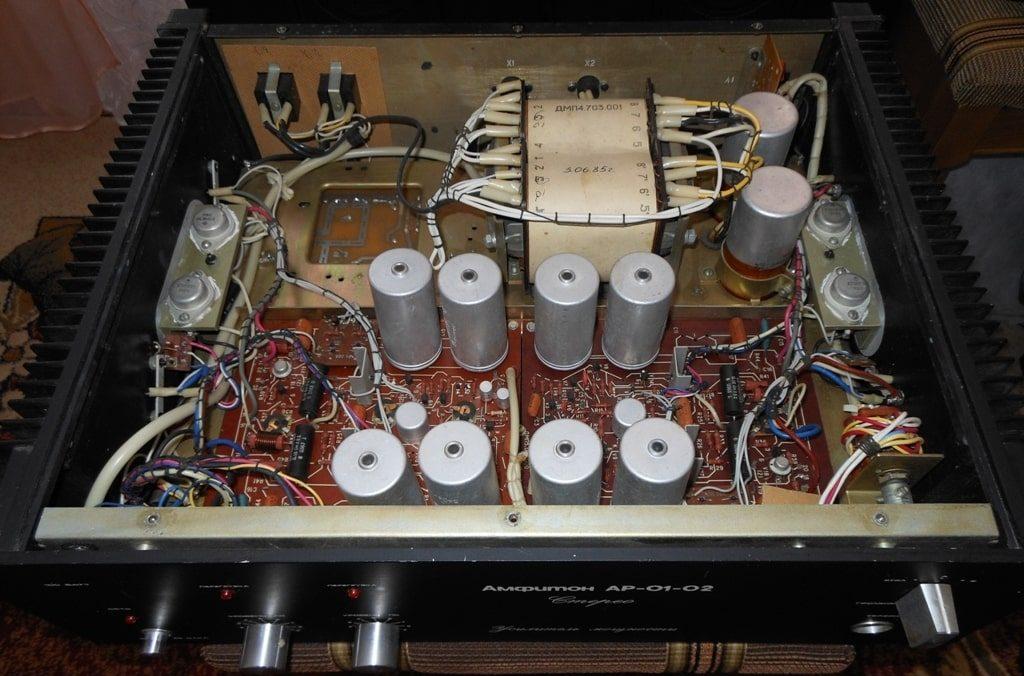

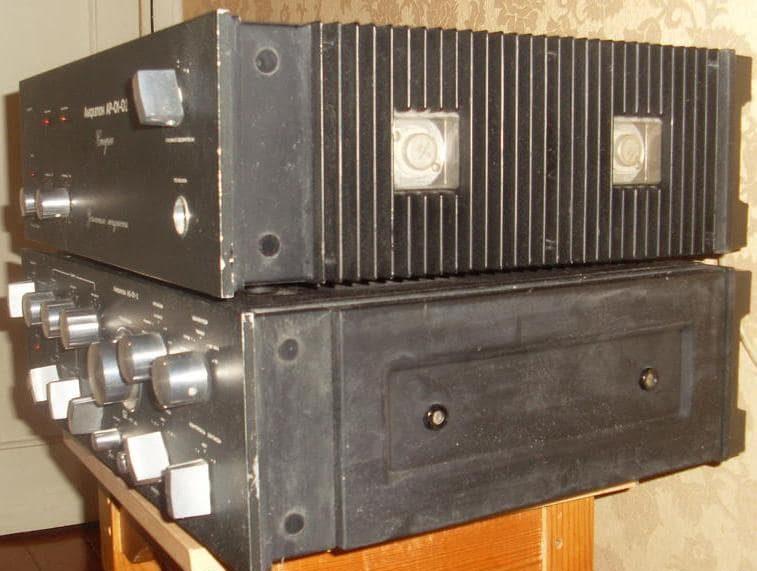

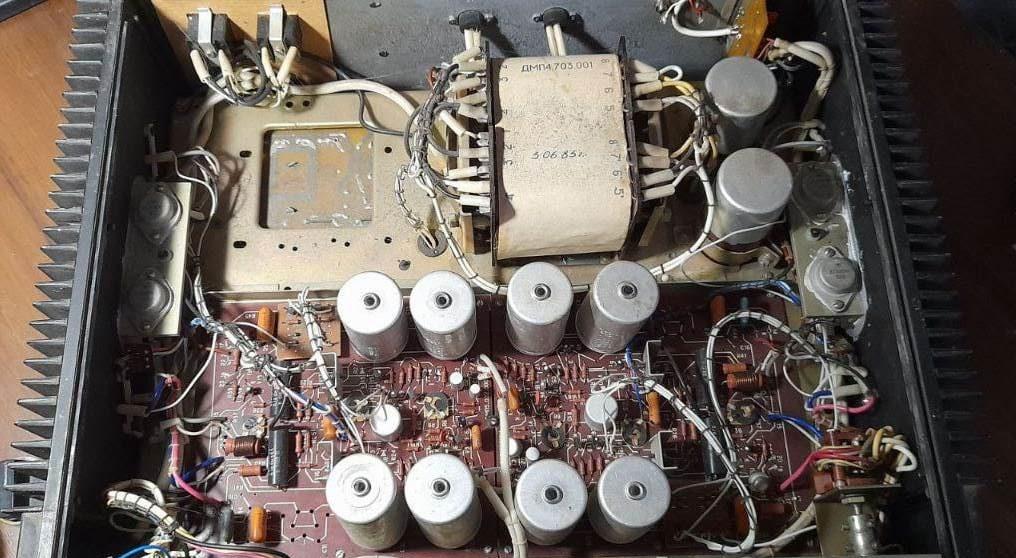

Боковые стенки являются радиаторами охлаждения выходных транзисторов. Лицевая панель алюминиевая. Верхняя крышка металлическая с графиками мощности и частотной характеристикой усилителя.

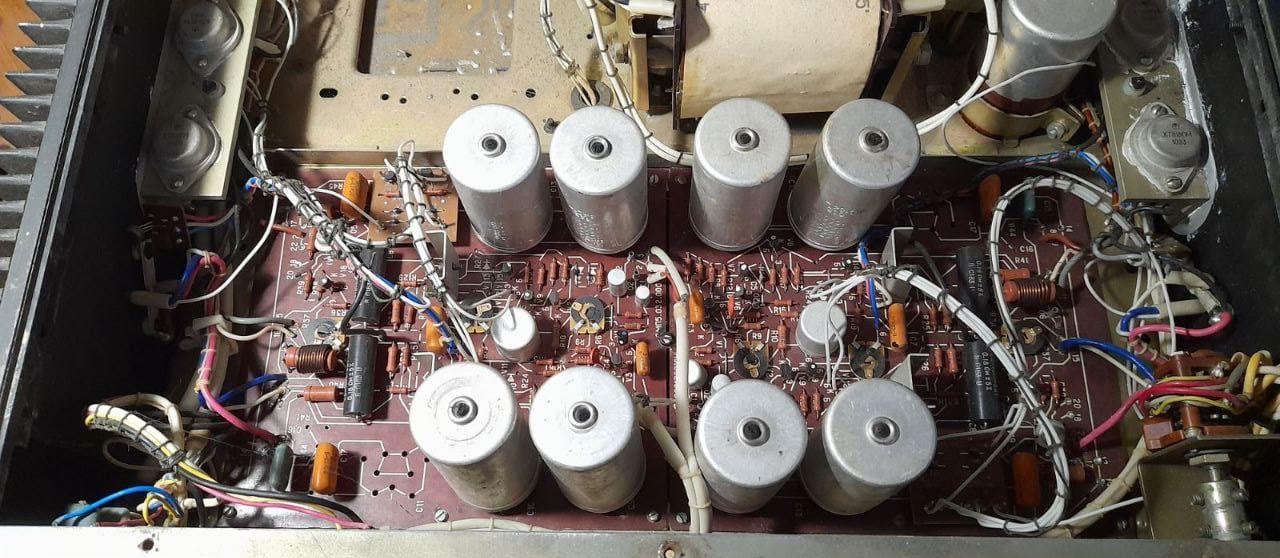

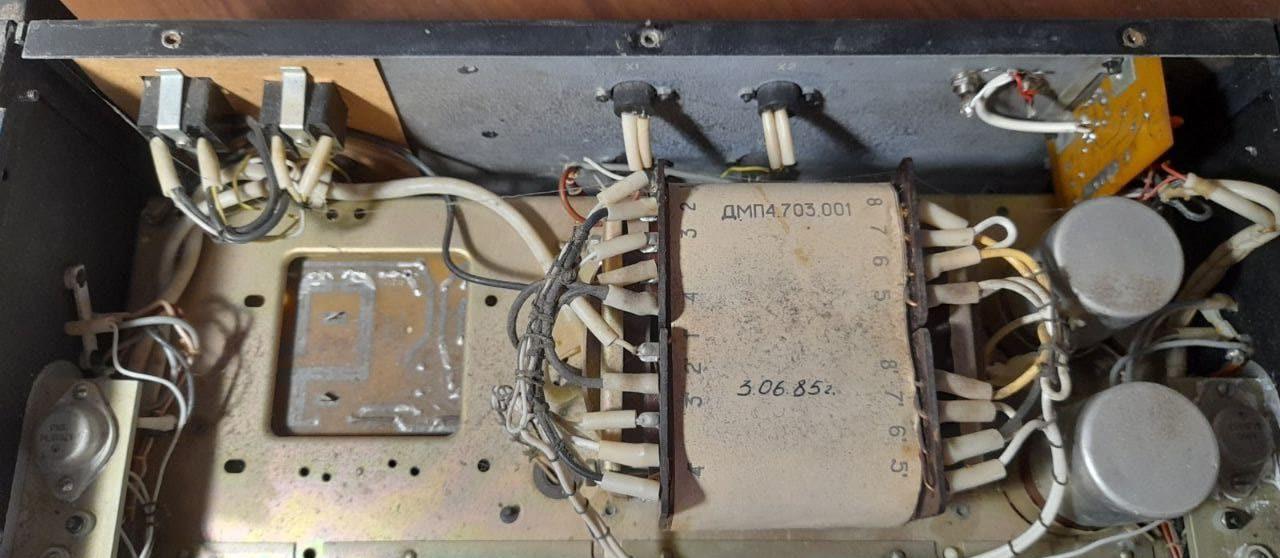

Выходные транзисторы КТ818 и КТ819, предвыходные – КТ814 и КТ815. Усилитель отличается высокой надежностью и качественным звучанием, что делает его популярным среди радиолюбителей. Для тех, кто интересуется схемотехникой, доступен простой микрофонный усилитель для сравнения принципов построения цепей усиления.

Технические характеристики

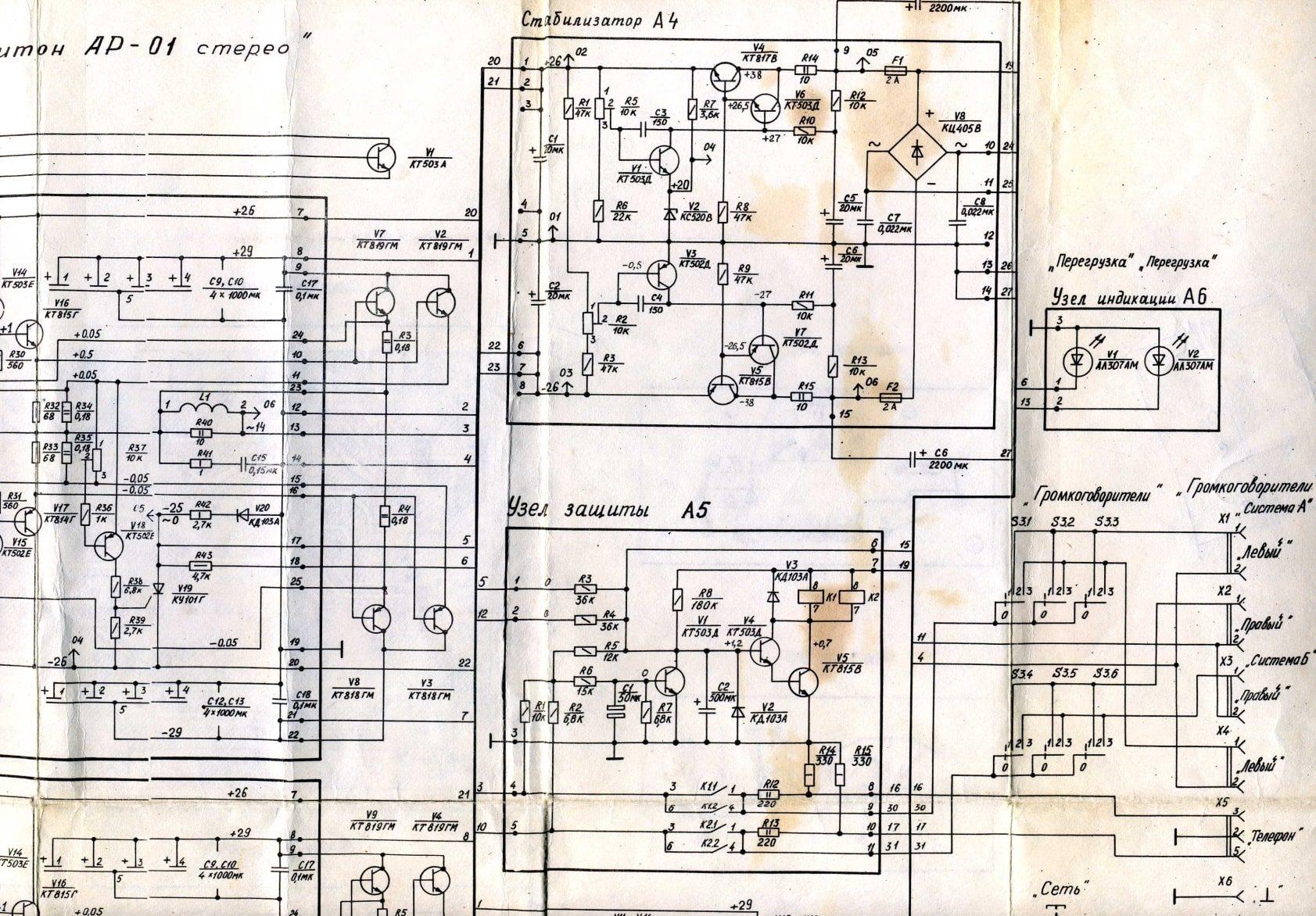

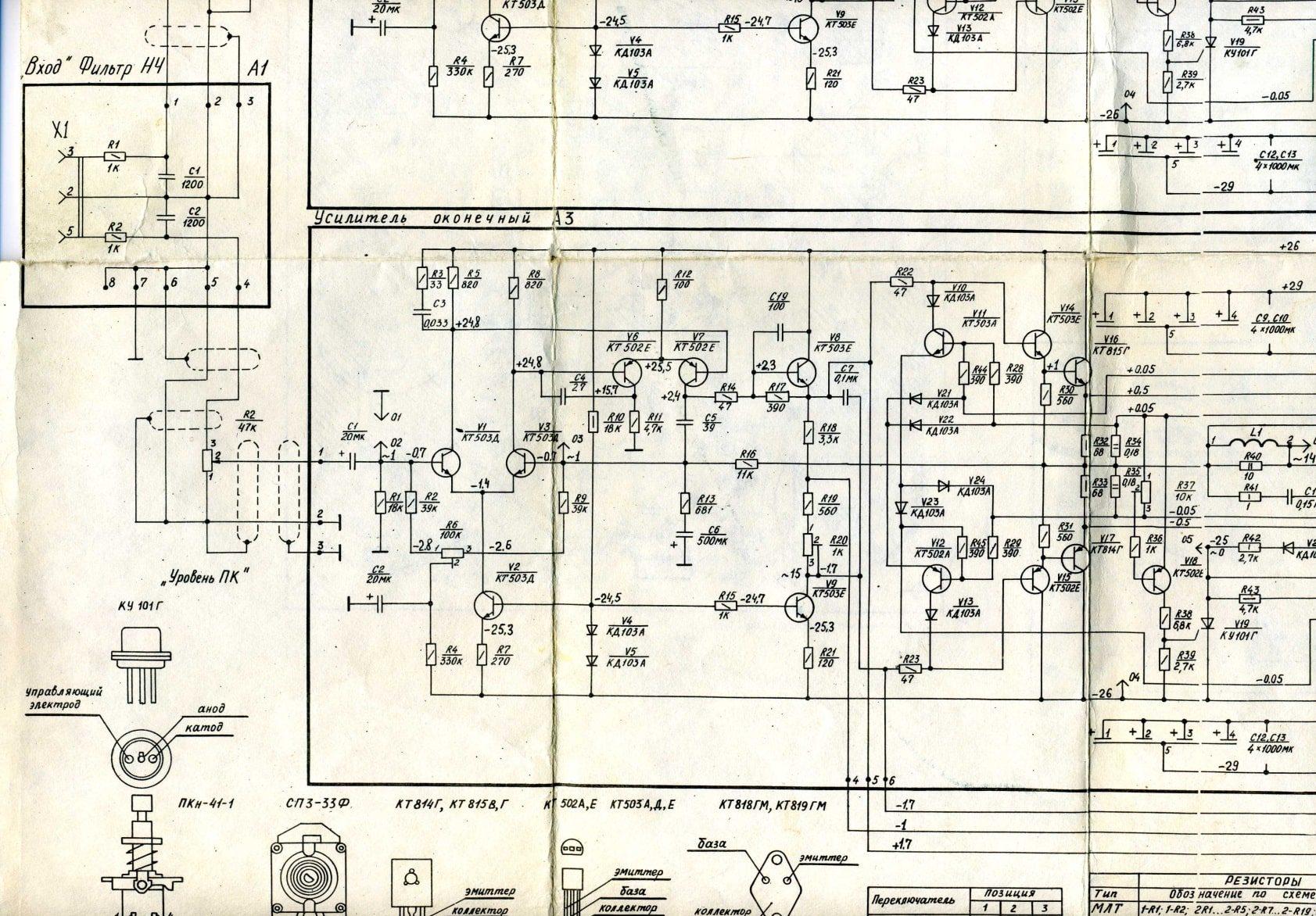

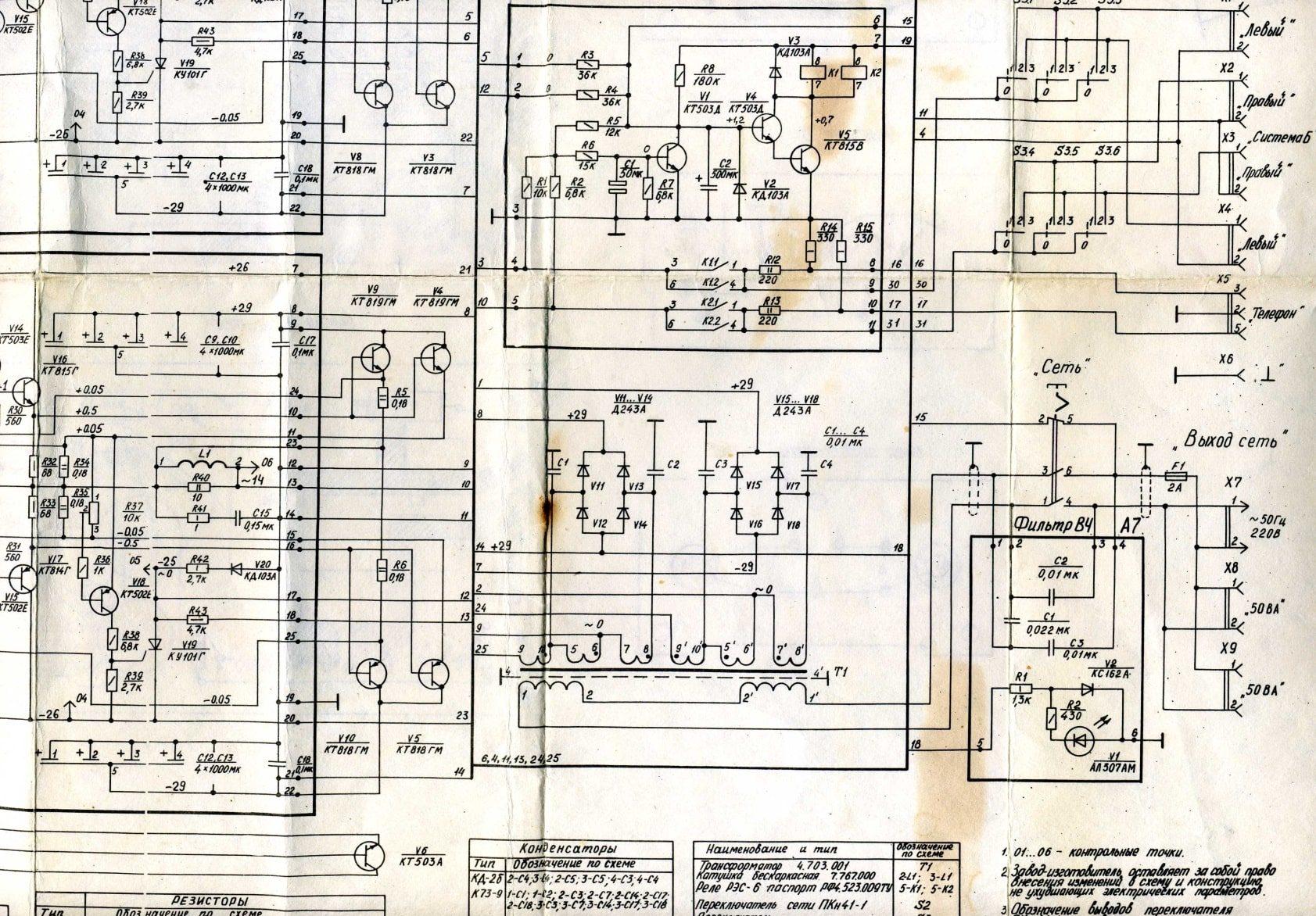

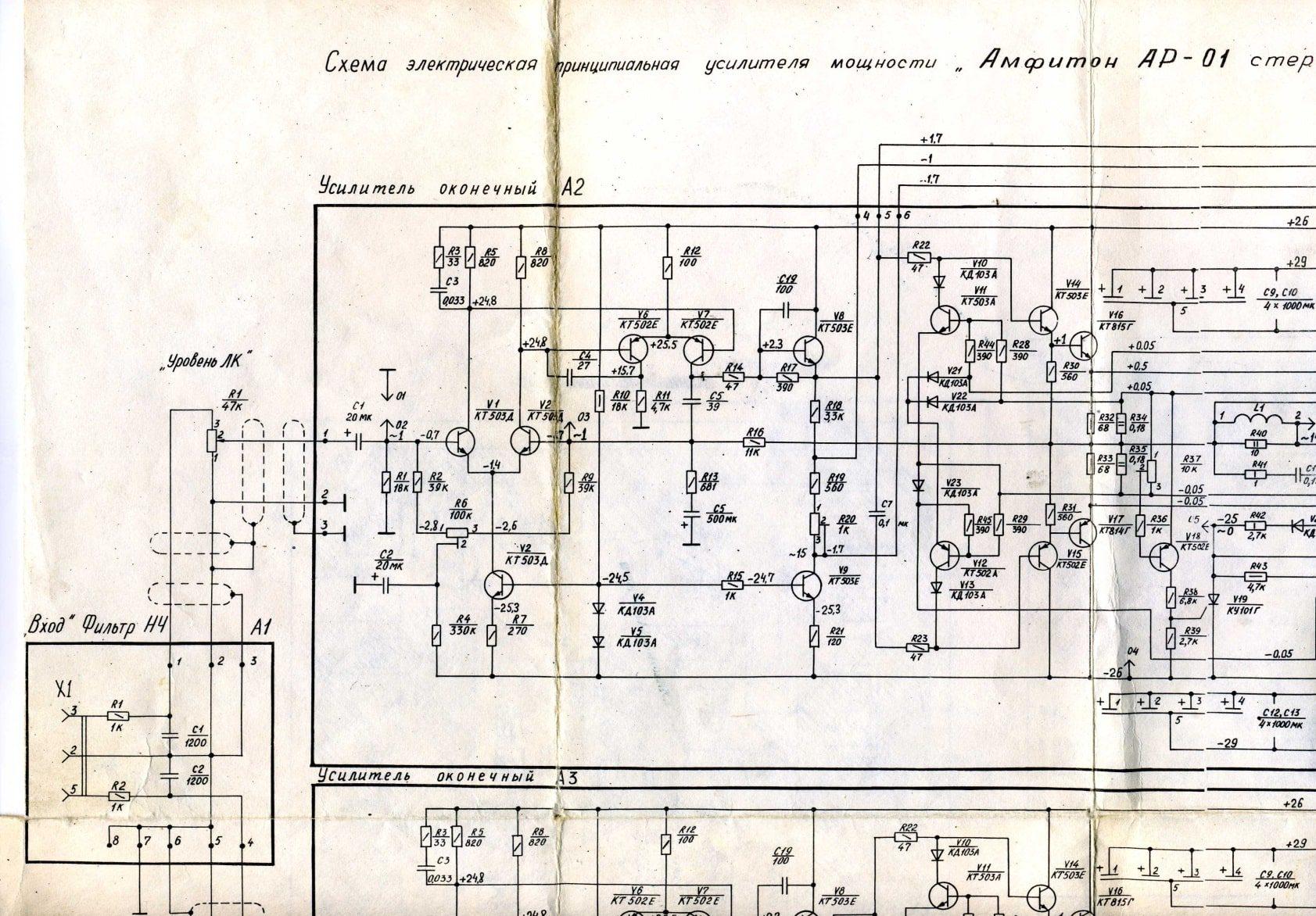

Электрическая схема Амфитон AP-01-02:

Полную схему усилителя Амфитон AP-01-02 можно скачать в формате PDF для более детального изучения элементов и соединений.
