Акустические системы имеют относительно небольшие размеры 810х280х230 мм, так что их можно расположить в небольшой комнате площадью 16-18 м2, которая позволяет получить стереофонический эффект. Для системы лучше всего подходят динамики, выпускаемые Рижским радиозаводом имени А.С. Попова. Для одной АС необходимы следующие динамики: один типа 6ГД-1-РРЗ, один типа 4ГД-2-РРЗ и два типа 1ГД-1-РРЗ.
Основные параметры применяемых динамиков:
Описание:

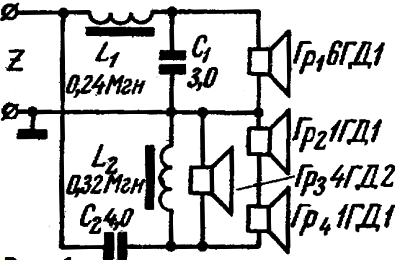

Электрическая схема приведена на рис. 1. При помощи сложных разделительных фильтров спектр воспроизводимых частот разделен на два канала, частота раздела 4000 Гц. В результате каждый динамик воспроизводит свой эффективный звуковой частотный спектр. Такие фильтры имеют коэффициент ослабления 12 дБ/окт около частоты раздела. Частотная характеристика фильтров показана на рис.2. Фильтры рассчитаны на нагрузку сопротивлением 9 Ом. Конденсаторы С1 и С2 бумажные, типа МБГП. Катушки L1 и L2 намотаны монтажным проводом сечением S=0,74 мм2 на сердечнике Ш-20, толщина набора 30 мм. Частотная характеристика внутреннего сопротивления акустической системы приведена на рис.3. Кривая а характеризует работу динамиков без корпуса, а кривая б – действие фазоинвертора.
Технические характеристики АС:
Вместо рекомендованных динамиков можно использовать 4ГД-28. В каждой АС нужно установить по два таких последовательно соединенных динамиков. При этом фильтры не нужны, поскольку каждый динамик воспроизводит диапазон частот от 60 Гц до 12000 Гц. Однако качество звучания и выходная мощность АС несколько снижаются.

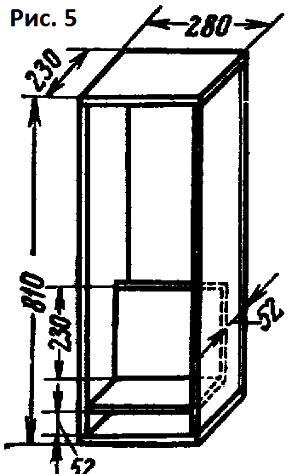

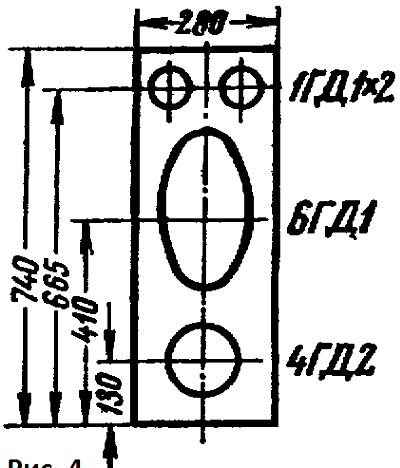

Основные размеры конструкции АС приведены на рис.5. Все боковые стенки выполнены из мебельных щитов толщиной 20 мм, а передняя и задняя стенки из фанеры толщиной 10 мм. Для устранения влияний НЧ колебаний на ВЧ динамики 1ГД-1 внутри корпуса они последние заключены в акустический экран из пенопласта. Боковые и задняя стенки изнутри оклеены поролоном, это уменьшает интерференцию звуковых волн на средних частотах. Снаружи корпус оклеен шпоном и лакирован, передняя панель покрыта декоративной тканью.
Автор проекта: Зеленов Б.
