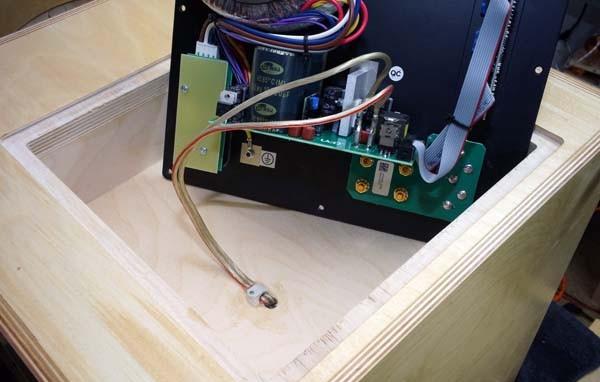

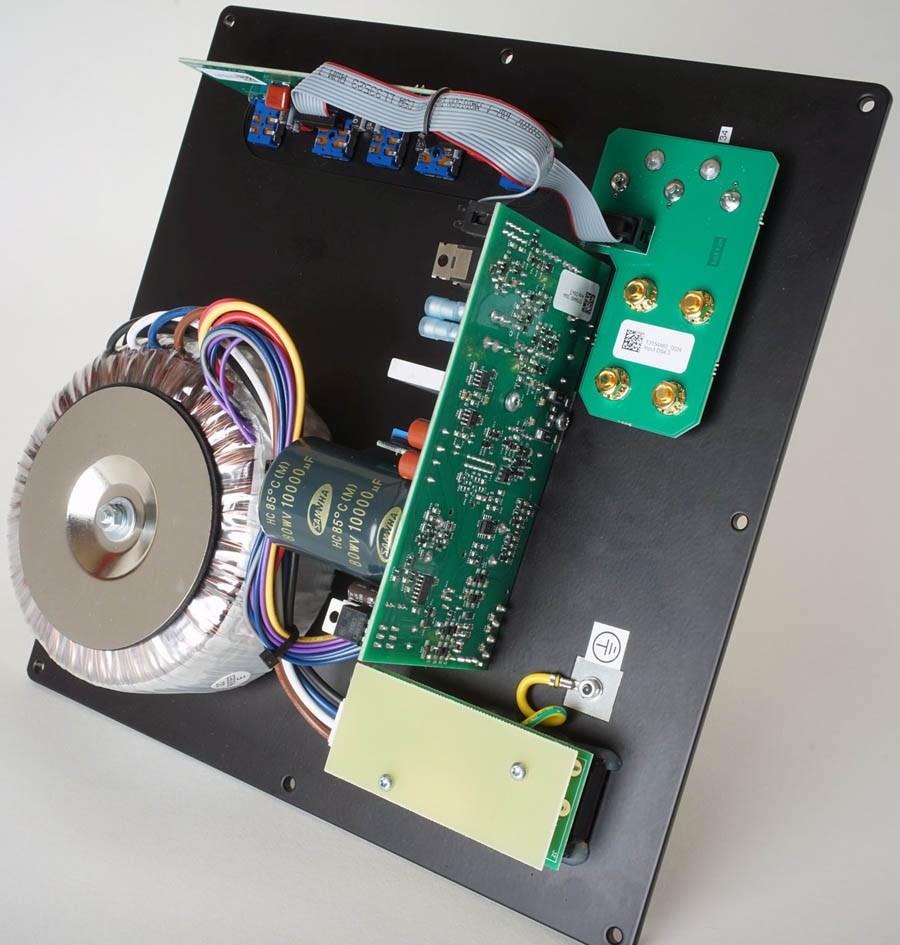

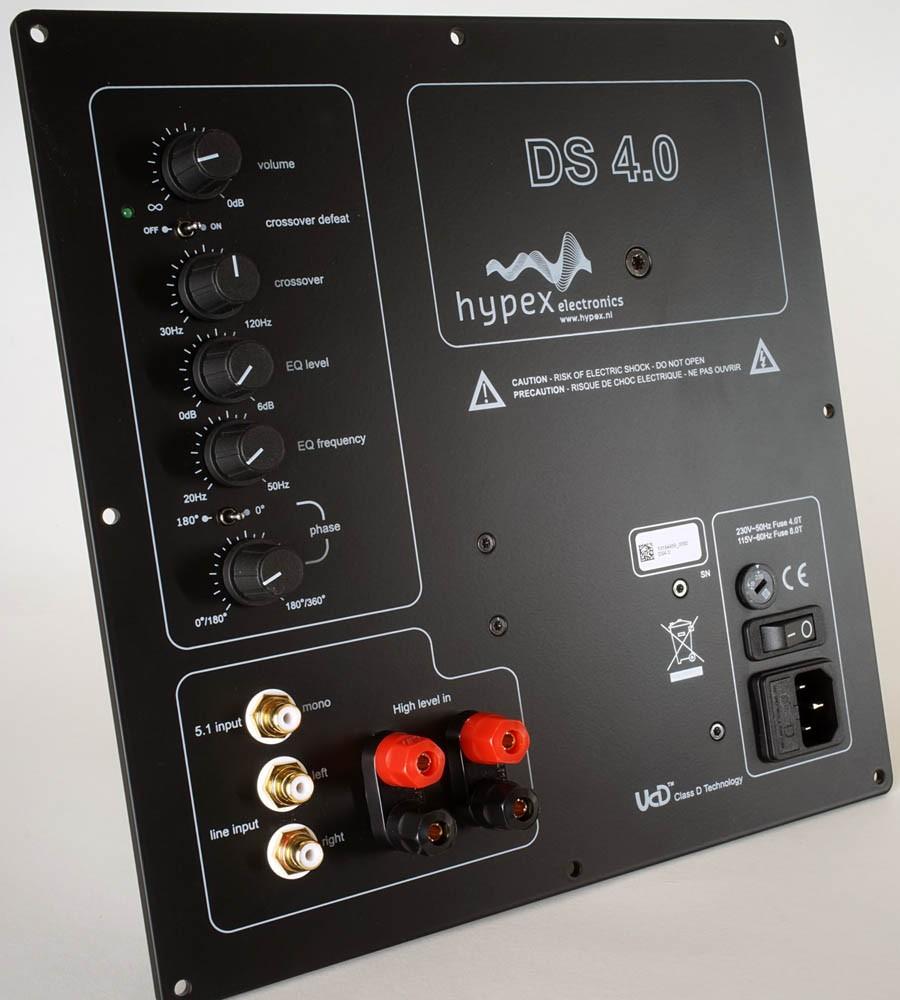

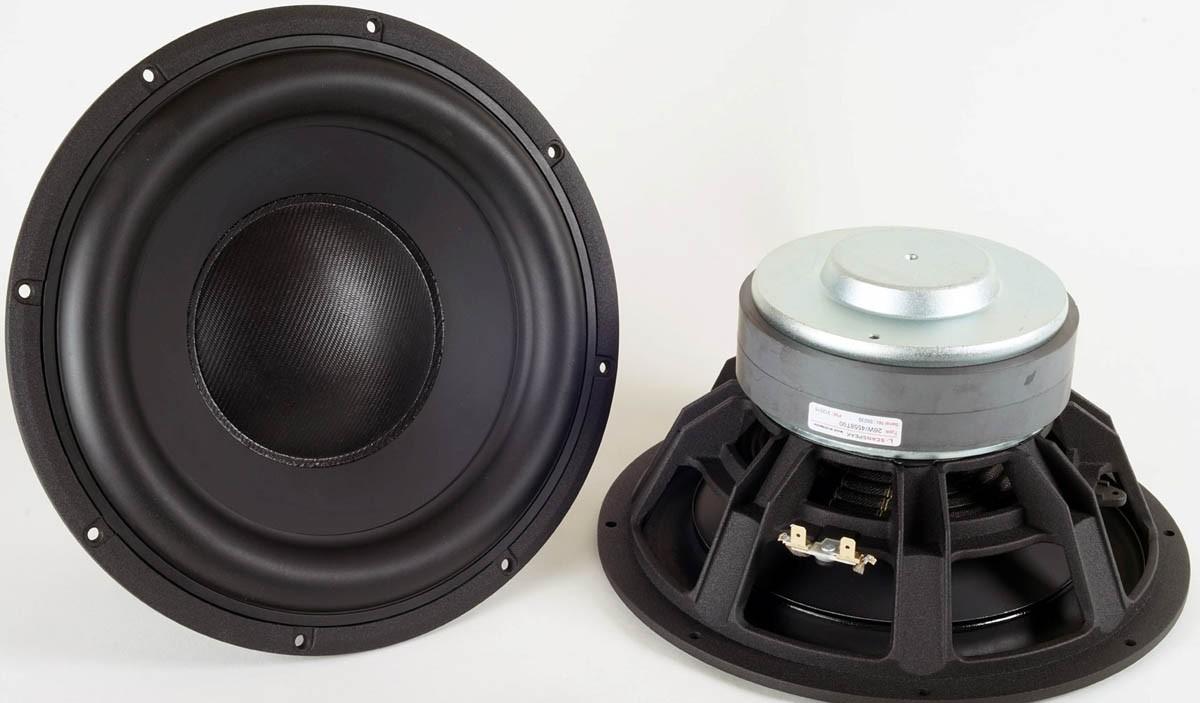

Целью создания сабвуфера было дополнение полочных АС глубоким и мощным басом. Сабвуфер сделан практически на готовых деталях, за исключением корпуса. Низкочастотная головка здесь ScanSpeak 26W/4558T00, пассивный излучатель – ScanSpeak passive radiator 26W/0-00-00, усилитель – Hypex DS 4.0. Усилитель представляет собой готовый блок для вставки в корпус, здесь уже есть блок питания с трансформатором, сам усилитель с различными регуляторами, входами и внешняя стенка. Сабвуферам посвящен отдельный сайт – diysubwoofers.org.
Корпус в таком оформлении выбран из-за того, что использование пассивного излучателя намного уменьшает внутренний объем корпуса сабвуфера в сравнении с фазоинвертором, но плата за это – более дорогая конструкция. Некоторые считают, что пассивный излучатель дает очень правильный бас, другие – наоборот. Но он здесь применен только в качестве борьбы за размер корпуса.
В программе

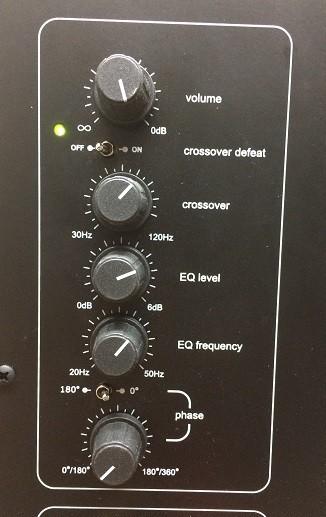

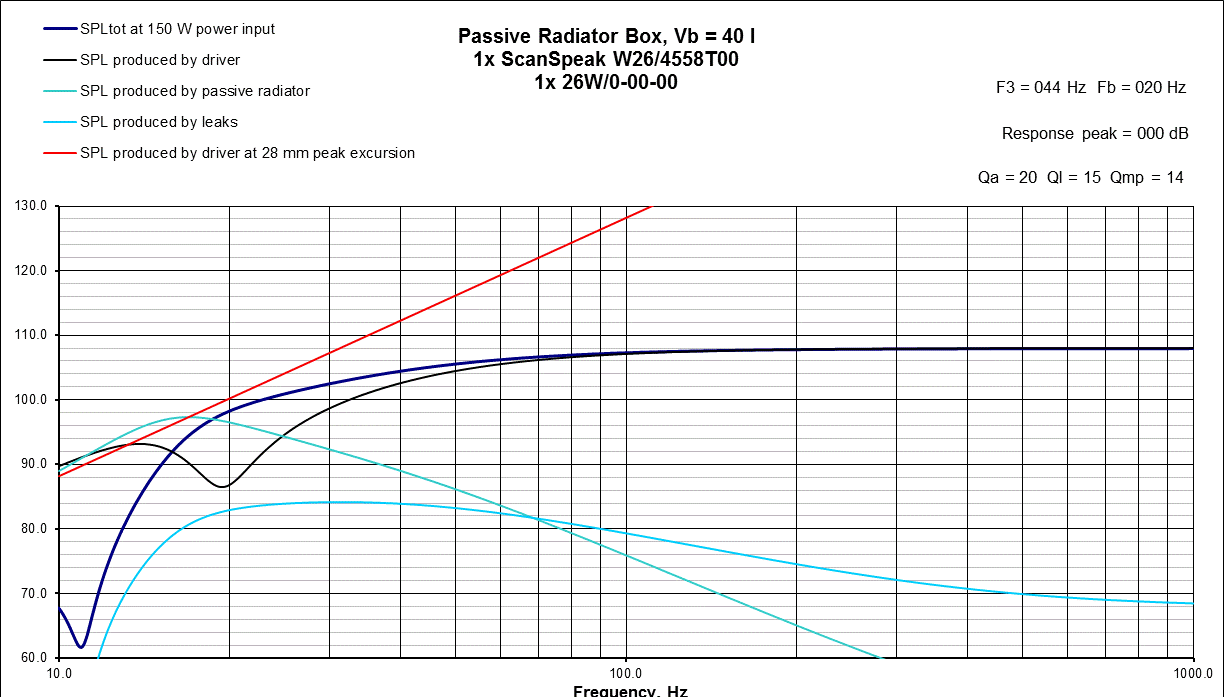

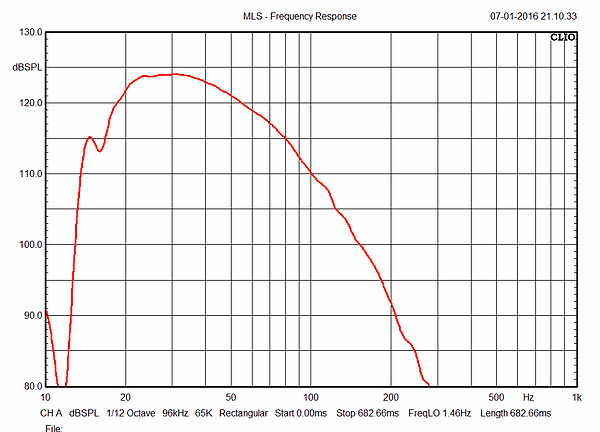

АЧХ готового сабвуфера и настройка по регуляторам:

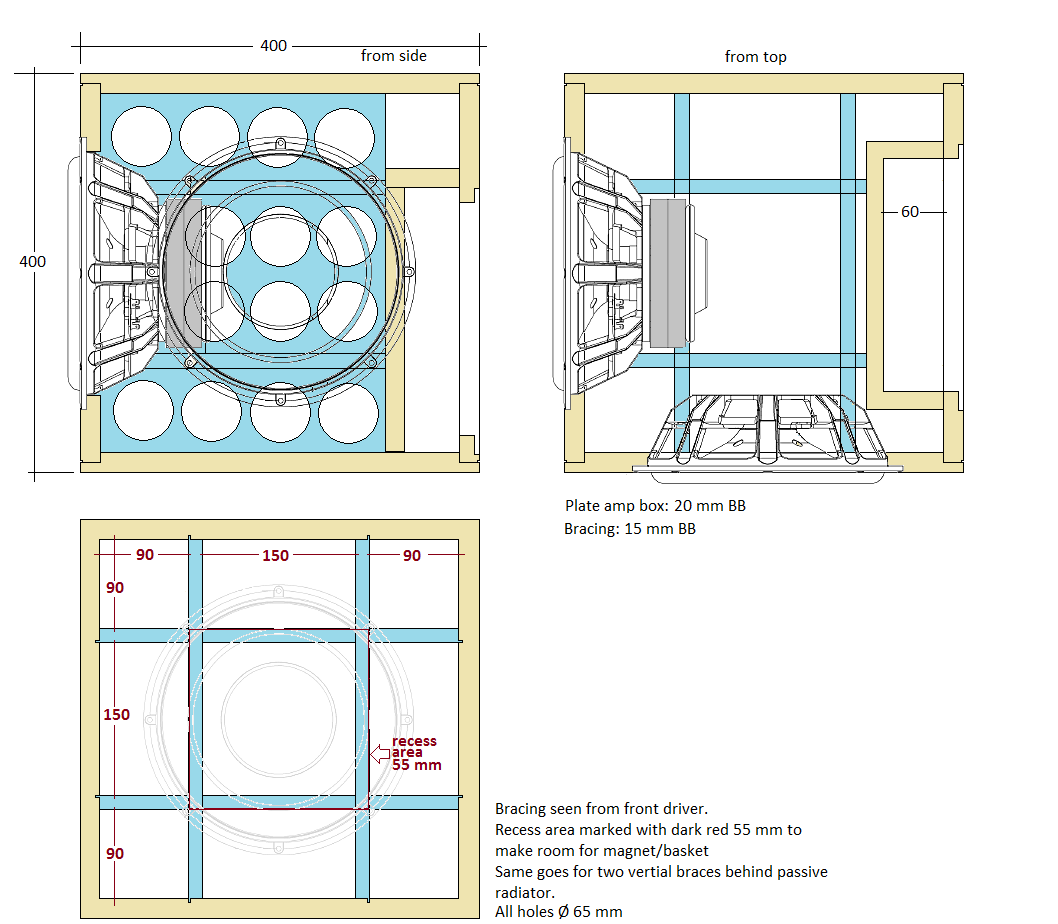

Чертежи корпуса:

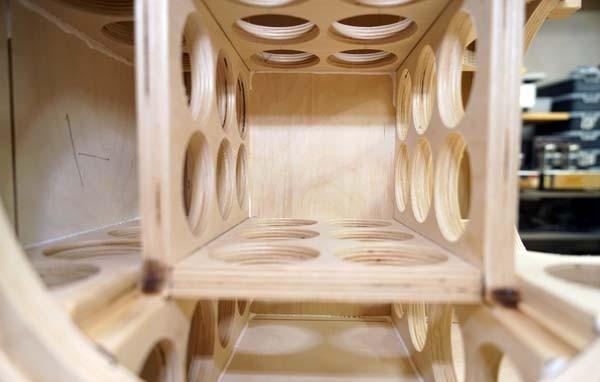

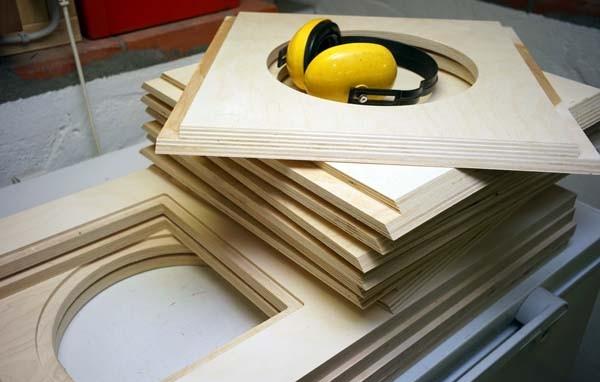

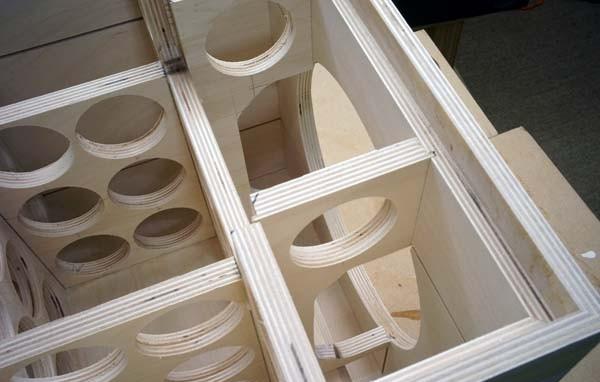

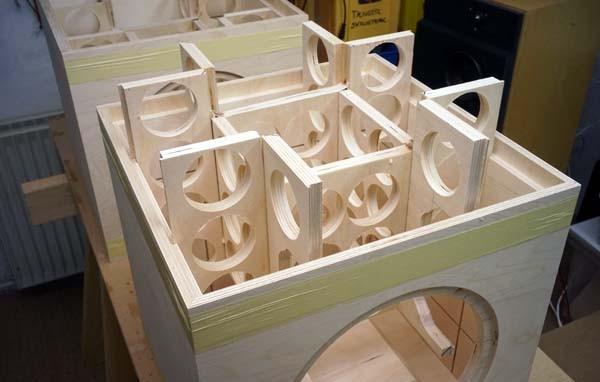

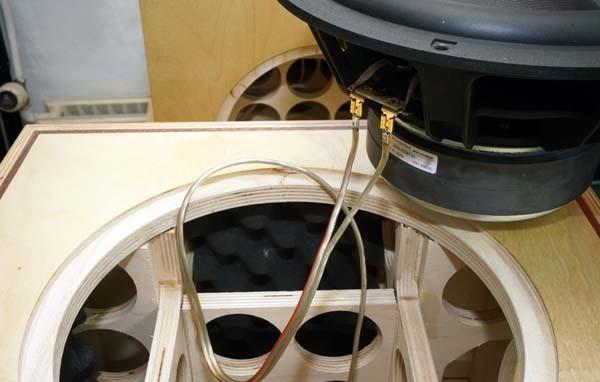

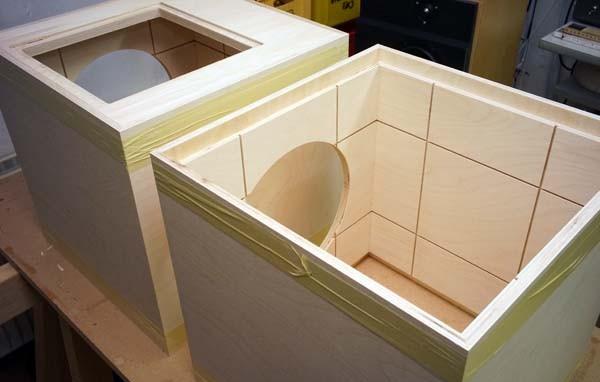

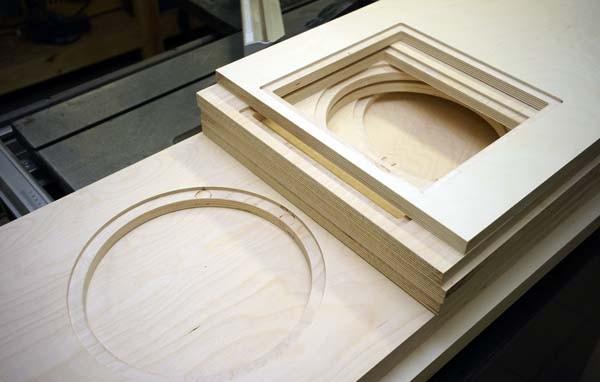

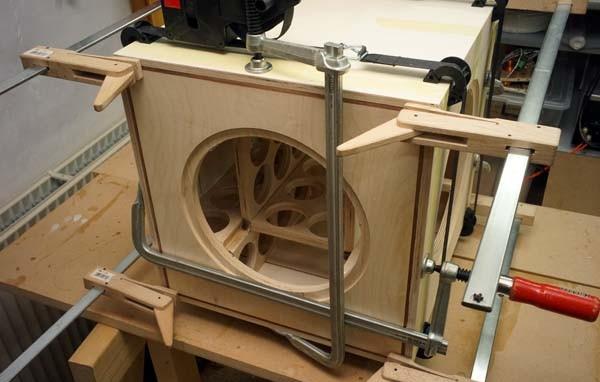

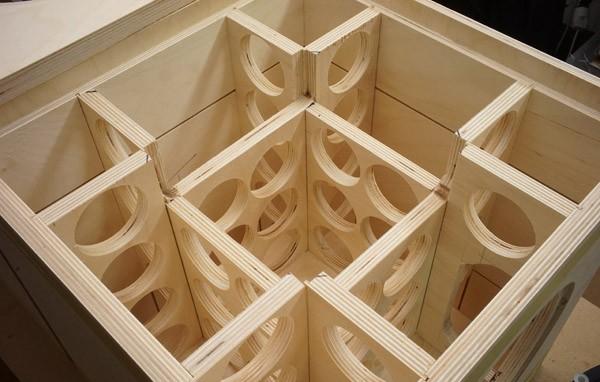

Корпус сделан из фанеры толщиной 20 мм, но можно взять и MDF. Представляет собой куб со сторонами 400 мм. Спереди расположен НЧ динамик, на задней стенке усилитель, в отдельном боксе. На правой стенке находится пассивный излучатель. Внутри корпуса расположены распорки с прорезанными отверстиями диаметром 55-65 мм. Всего получилось около 38 отверстий.

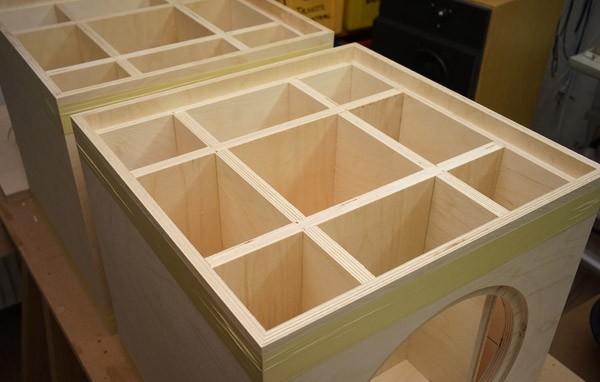

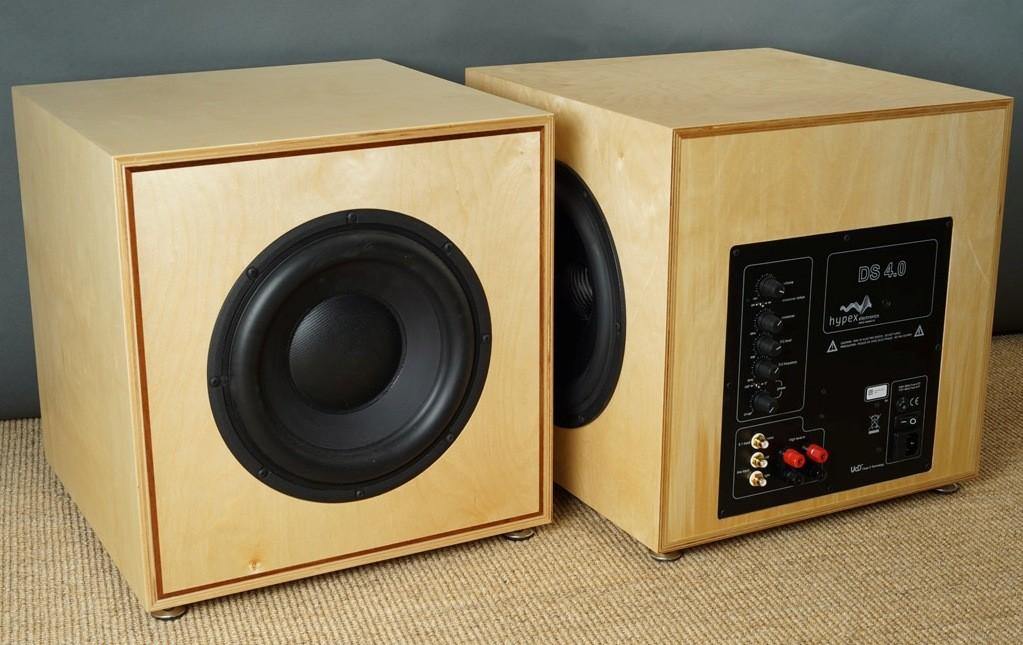

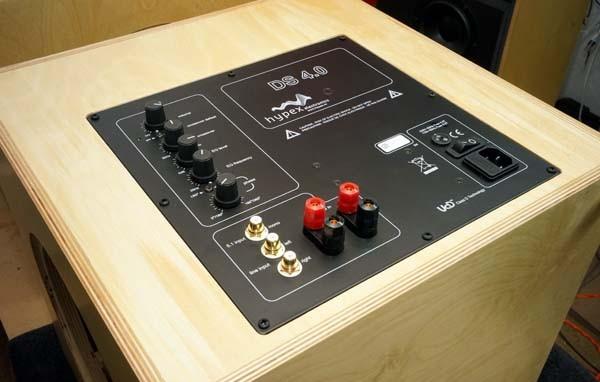

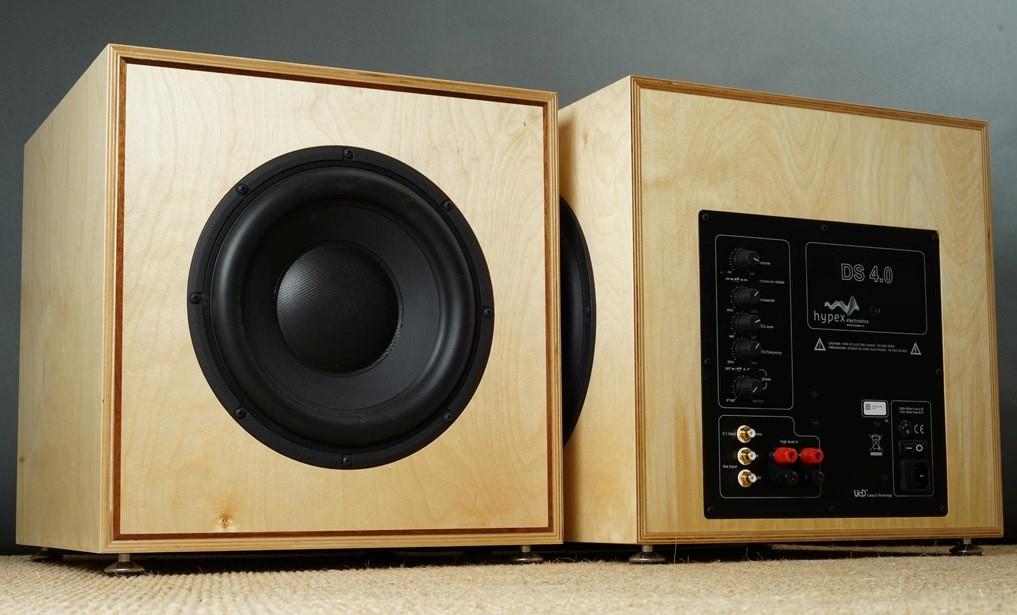

Готовая конструкция:
Перевод –
По материалам из сайта – troelsgravesen.dk
