Технические характеристики:
3-х полосная АС с фазоинвертором
Диапазон воспроизводимых частот: 45 – 25000 Гц
Чувствительность: 87 дБ
Сопротивление: 8 Ом
Частоты раздела фильтра: 350 и 2500 Гц
Внутренний объем: 70 л (±5 л)
Размер (ВхШхГ): 105х28х42 см
Вес: 44 кг
Описание:
Повтор модификации фильтра и корпуса Atlas 250KE, но немного измененным в плане фильтра:

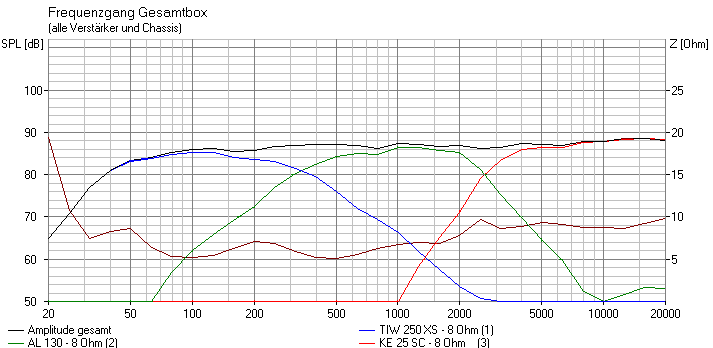

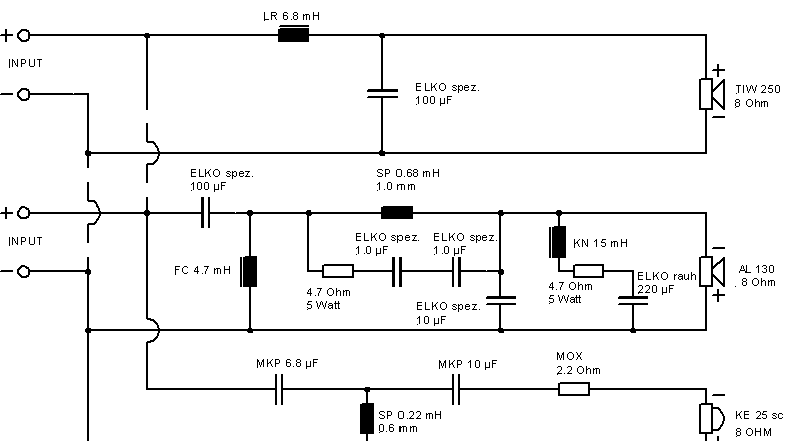

НЧ динамик TIW250XS создает в корпусе резонанс, который имеет довольно приличный пик на 100 Гц. По этому была добавлена корректирующая XLR цепь, чтобы заглушить пик в предеах 80-120 Гц (частота регулируется сопротивлением, в данном случае оно 10 Ом). Мой фильтр:

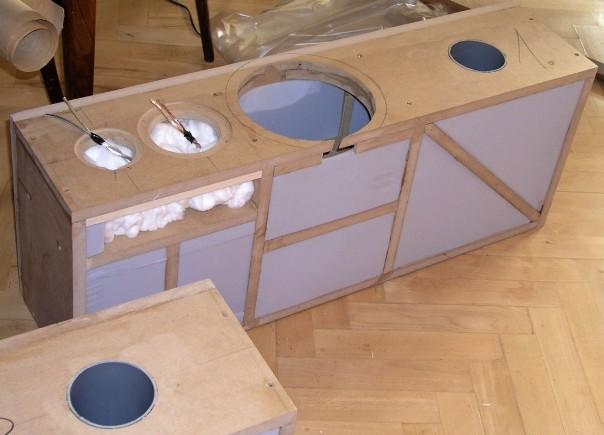

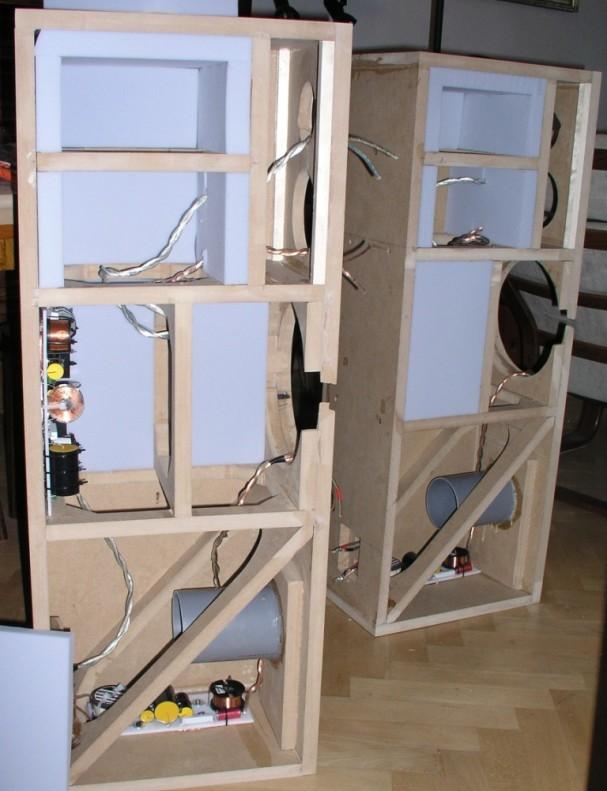

Корпус выполнен из МДФ толщиной 24 мм, с множеством распорок, некоторые из них выходят заподлицо с внешней стороной АС. СЧ и ВЧ динамики отделены от общего объема кожухом из того же МДФ. Под НЧ динамиком находится выход фазоинвертора, труба из ПВХ диаметром 100 мм и длиной 215 мм.

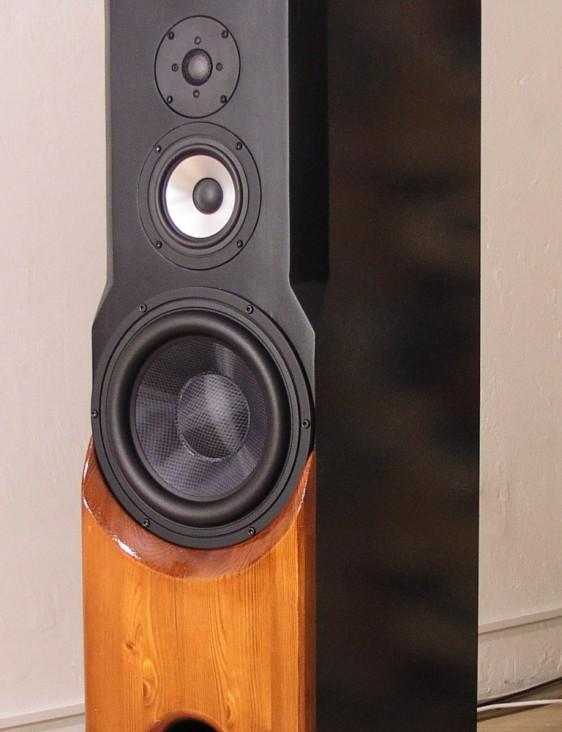

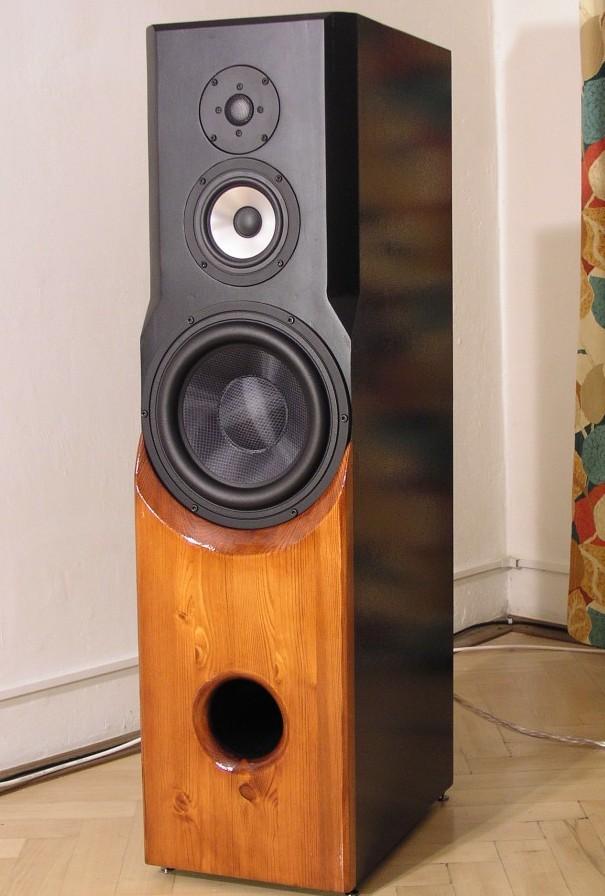

Внешне корпус покрыт черным глянцевым лаком. Передняя накладка под НЧ динамиком из сосны, так же покрыта лаком.

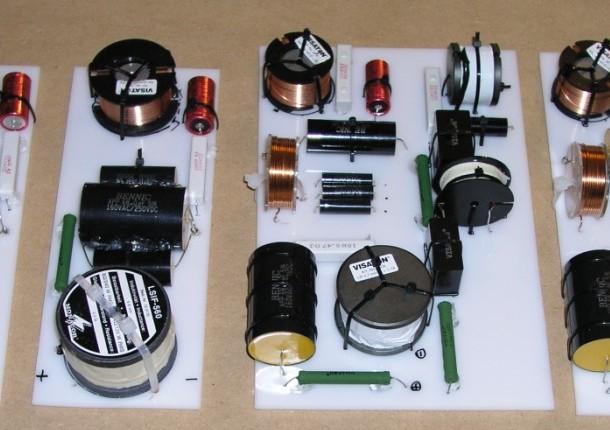

Фильтр СЧ и ВЧ закреплен на задней стенке за НЧ динамиком. А фильтр для НЧ динамика находится на дне АС. В фильтрах использованы детали VISATON. Акустические кабеля –Oehlbach, диаметром 4 мм2. На фото слева – фильтр НЧ, справа фильтр СЧ и ВЧ:
Автор: Tomas (Чехия)
