При разработке монитора ставилась задача создать малогабаритный громкоговоритель многоцелевого назначения, пригодный для использования в системе звуковоспроизведения домашнего кинотеатра и в стереофонической системе.

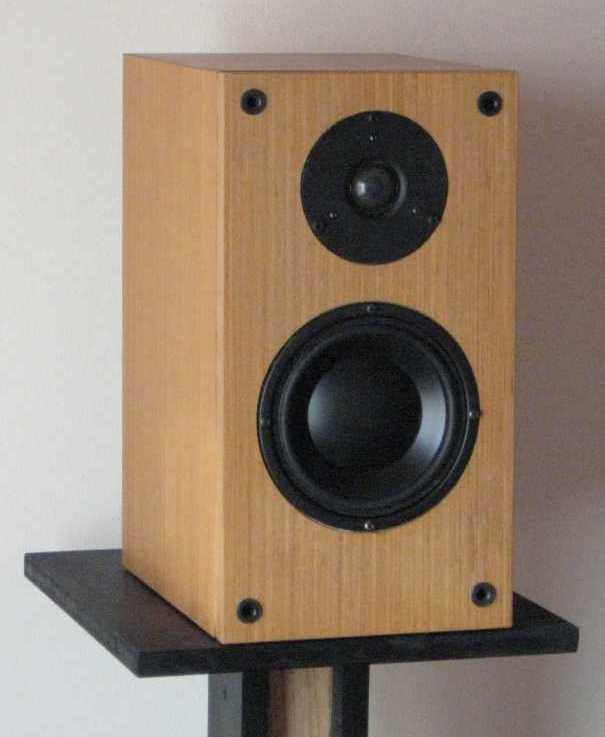

Акустическое оформление НЧ-СЧ головки MorelMW144 имеет полезный объем 9 литров. Труба фазоинвертора длиной 140 мм и диаметром 50 мм обеспечивает частоту настройки 55 Гц. Корпус громкоговорителя изготовлен из MDF толщиной 18 мм и оклеен шпоном тика.
В указанном акустическом оформлении головка MW144 c полной добротностью 0.41 и резонансной частотой 54 Гц позволяет воспроизводить низкие частоты с завалом 3 дБ на частоте 60 Гц. Жесткий диффузор НЧ-СЧ головки из полимерного композита, возбуждаемый звуковой катушкой диаметром 75 мм, обеспечивает высокую перегрузочную способность громкоговорителя. Относительно низкая индуктивность звуковой катушки (0,38 мГн) позволяет воспроизводить сигналы повышенного уровня с малыми искажениями на средних частотах.
ВЧ головка MorelMDT-30 отличается высокой перегрузочной способностью и хорошей передачей динамических контрастов. В совокупности комплект головок громкоговорителя позволяет получить динамичное и достаточно нейтральное воспроизведение музыкальных программ.
Фильтры кроссовера громкоговорителя оптимизированы по критерию получения спадов АЧХ Линквица-Рейли четвертого порядка. В фильтрах кроссовера используются конденсаторы с полипропиленовым диэлектриком фирмы Mundorf.

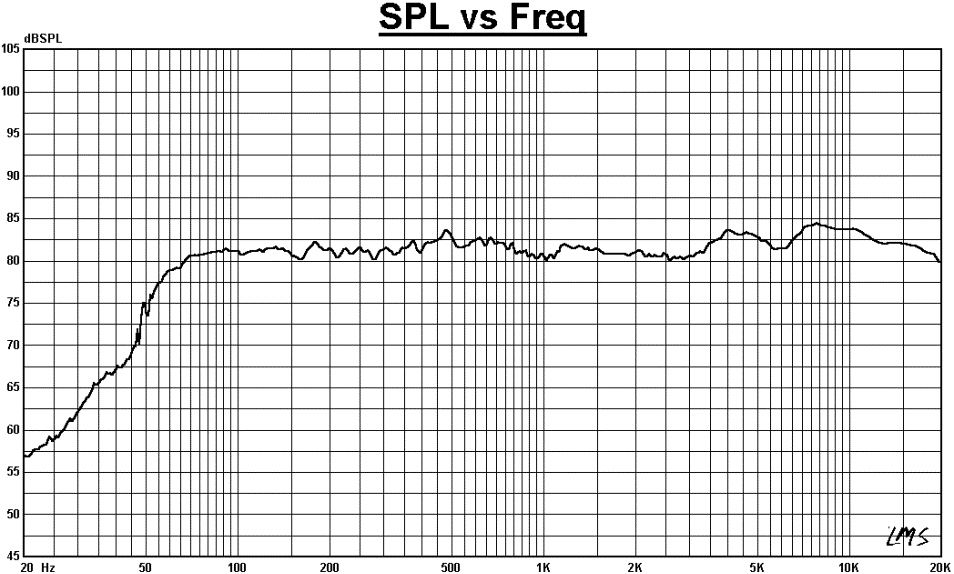

АЧХ системы:

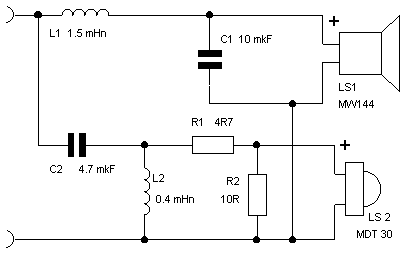

Cхема фильтров:
Видно, что она проста. Полипропиленовые динамики имеют, как правило, ровную АЧХ, по этому проектирование фильтров для них не представляет трудности.
Автор проекта: Бать С.Д.
