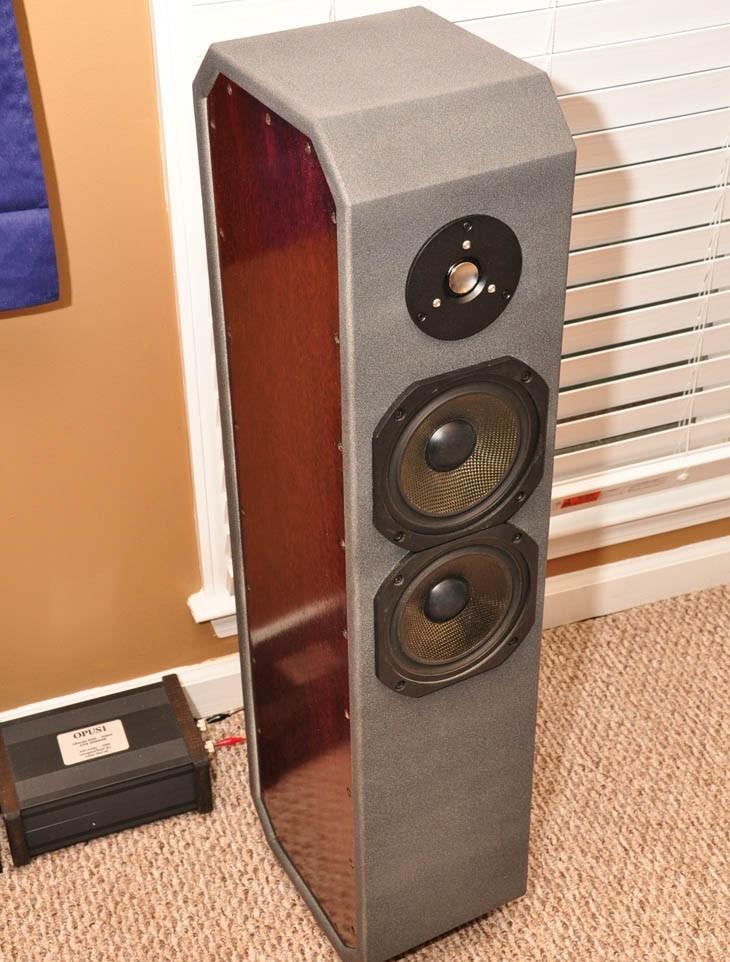

«Ion» – прекрасный 2-х полосный громкоговоритель, спроектированный специально для теплого и естественного звучания. Это достигается благодаря паре мидбасовых динамиков Audax HM170CO в сочетании с ВЧ динамиком – TangBand 25-1372SC, используя частоту разделения 4000 Гц. Мидбасы звучат очень тепло и естественно в верхнем среднем диапазоне. Имеют очень хорошую «атаку». Данная АС имеет не простую конструкцию, но в полной мере оправдывают это своим звучанием.
Технические характеристики:
2-х полосная АС с фазоинвертором
Диапазон воспроизводимых частот: 60 – 20000 Гц
Чувствительность: 93 дБ/Вт/м
Мощность (RMS): 128 Вт
Сопротивление: 4 Ом

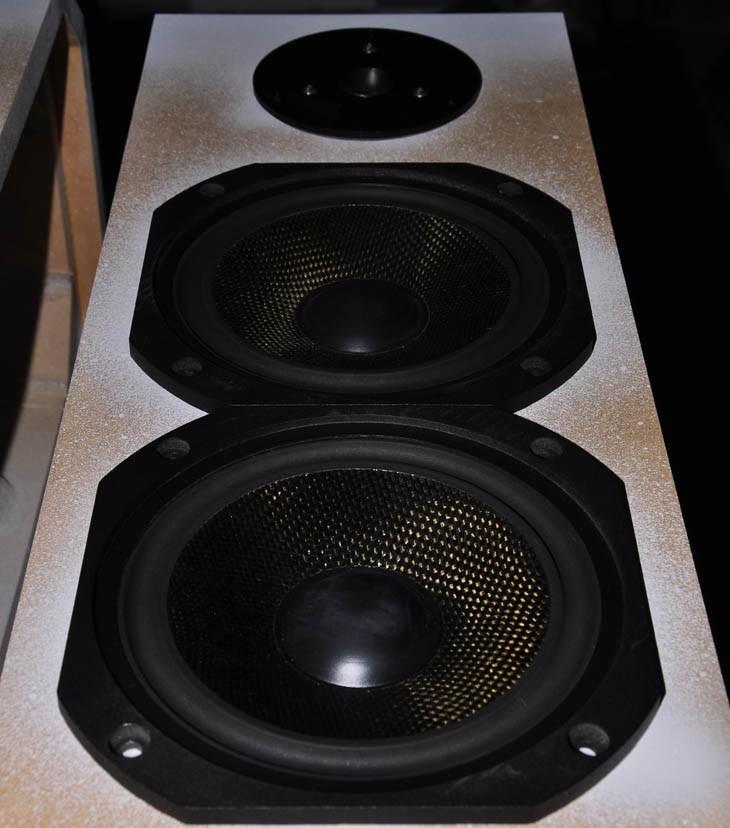

Используемые динамики:

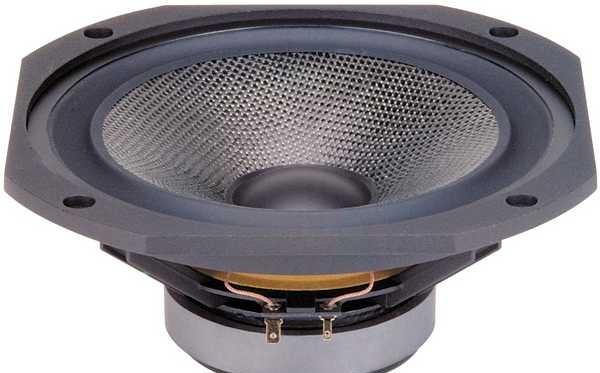

мидбас: 2 х 160 мм (карбоновый конус)

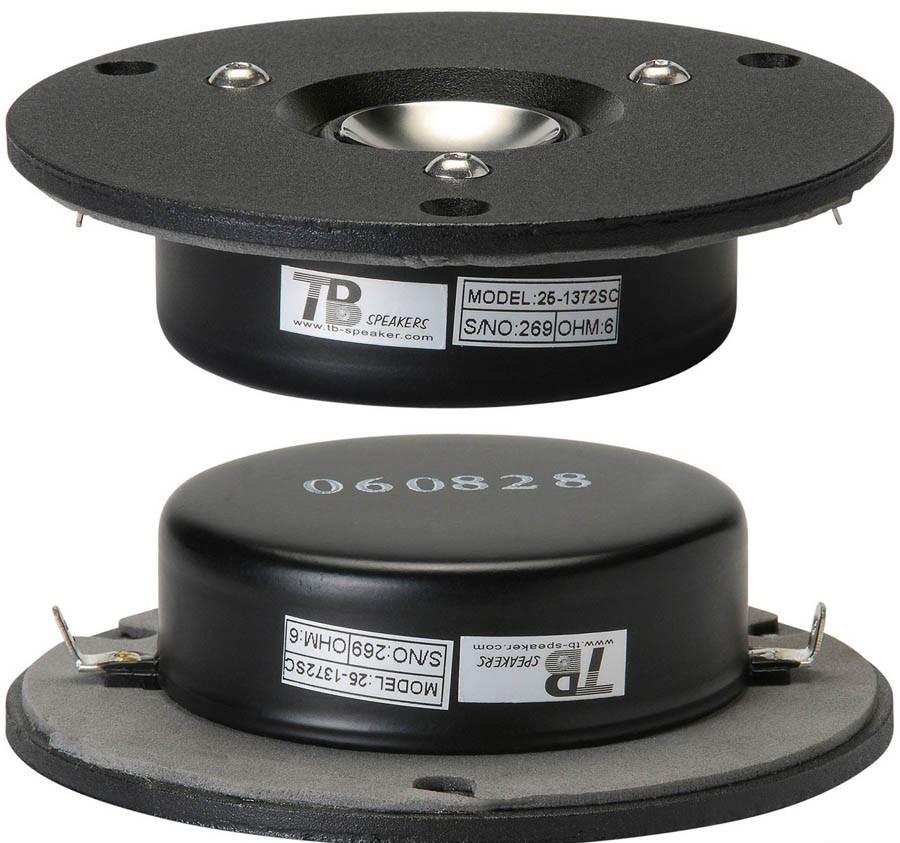

ВЧ: 1 х 25 мм (перевернутый титановый купол)
Частота раздела фильтра: 4000 Гц
Размеры (ВхШхГ): 953х216х292 мм
Масса одной АС: 27 кг

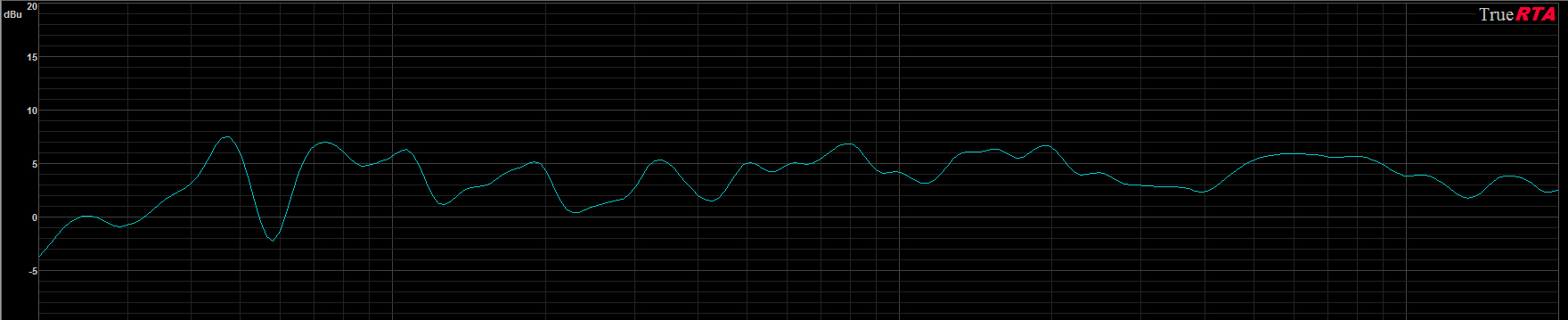

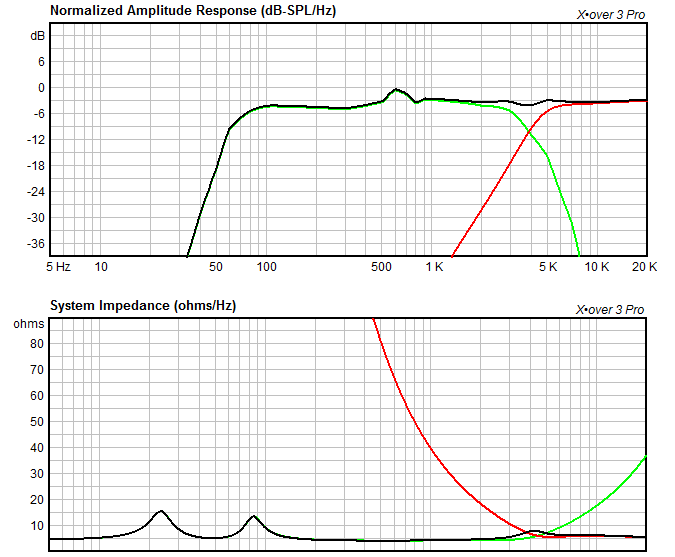

АЧХ
Корпус
Корпус сделан из MDF толщиной 38 мм. Панели склеены для приданию стенок корпуса нужной толщины. На задней стенке, внизу находится 2 порта фазоинвертора, которые сделаны склеиванием нескольких панелей.
Для проектирования корпуса использовалась программа Bass Box Pro 6 Version для симуляции АЧХ. Так же данная программа помогла спроектировать электрические фильтры.
Электрические фильтры

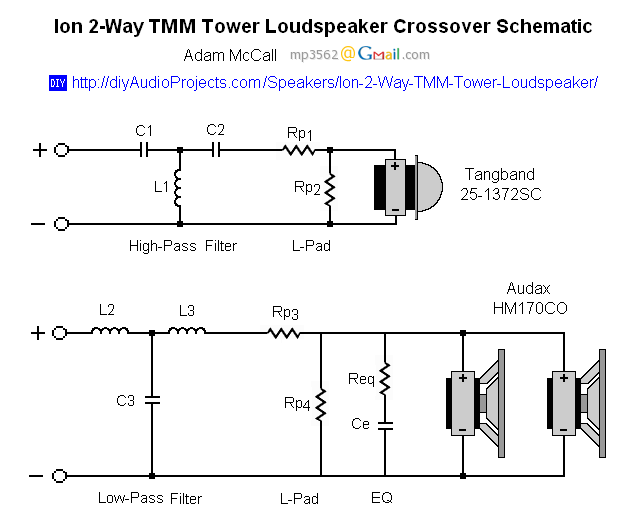

Электрические фильтры 3 порядка с частотой разделения 4000 Гц. В высокочастотной цепи использованы цепочки выравнивания звукового давления ВЧ динамика. Мидбасы подключены параллельно, в их цепи так же использованы корректирующие цепи.
Элементы фильтра:
- C1 = 3,9 мкФ, полипропиленовый, внутреннее сопротивление 0,00736 Ом
- C2 = 10 мкФ, полипропиленовый, внутреннее сопротивление 0,0051 Ом
- C3 = 15 мкФ, полипропиленовый, внутреннее сопротивление 0,00435 Ом
- L1 = 0,15 мГн, воздушный сердечник, внутреннее сопротивление 0,16 Ом
- L2 = 0,3 мГн, воздушный сердечник, внутреннее сопротивление 0,26 Ом
- L3 = 0,1 мГн, воздушный сердечник, внутреннее сопротивление 0,13 Ом
- Rp1 = 1 Ом/10 Вт, безиндуктивный
- Rp2 = 33 Ом/10 Вт, безиндуктивный
- Rp3 = 1 Ом/10 Вт, безиндуктивный
- Rp4 = 27 Ом/10 Вт, безиндуктивный
- Req = 3,3 Ом/10 Вт, безиндуктивный
- Ce = 12 мкФ, полипропиленовый

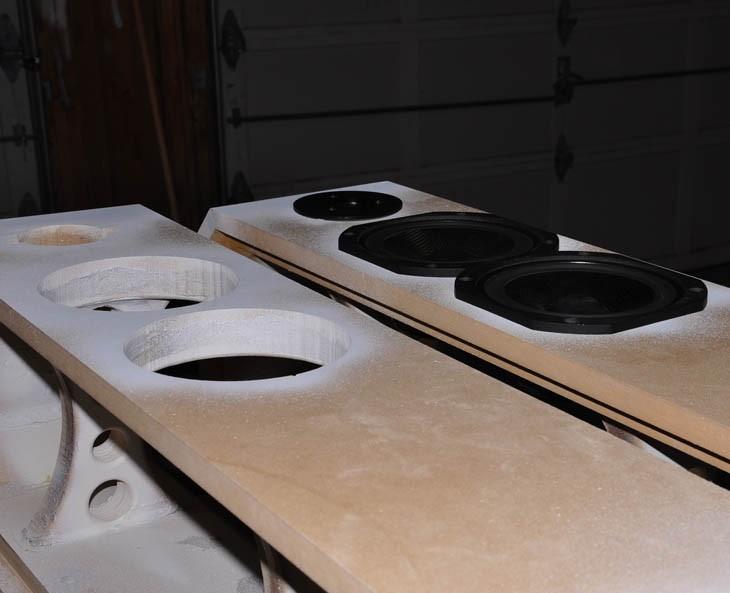

Постройка корпуса

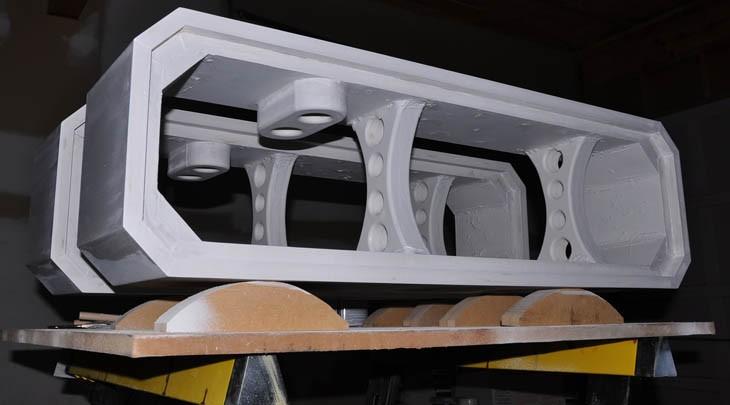

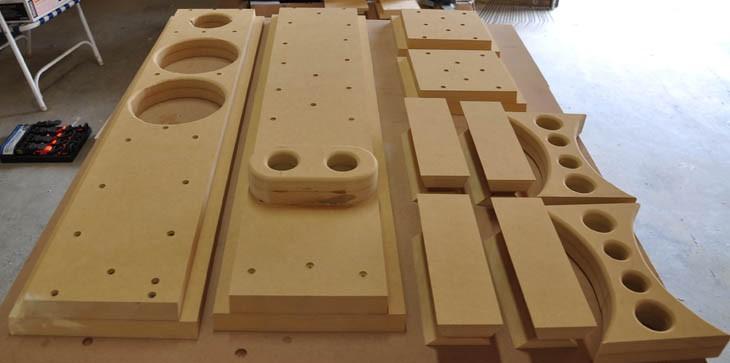

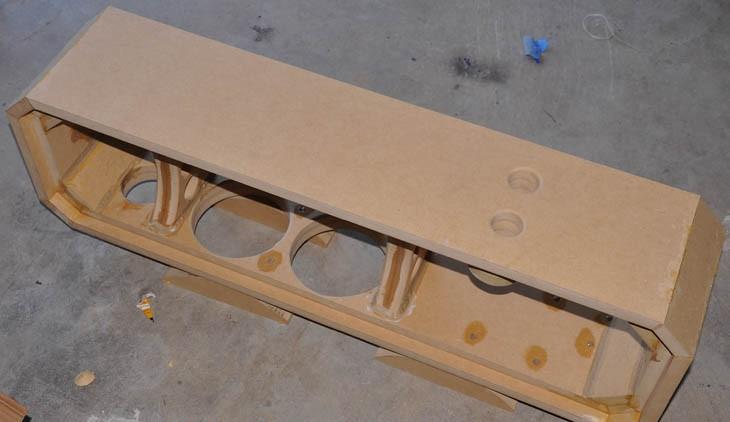

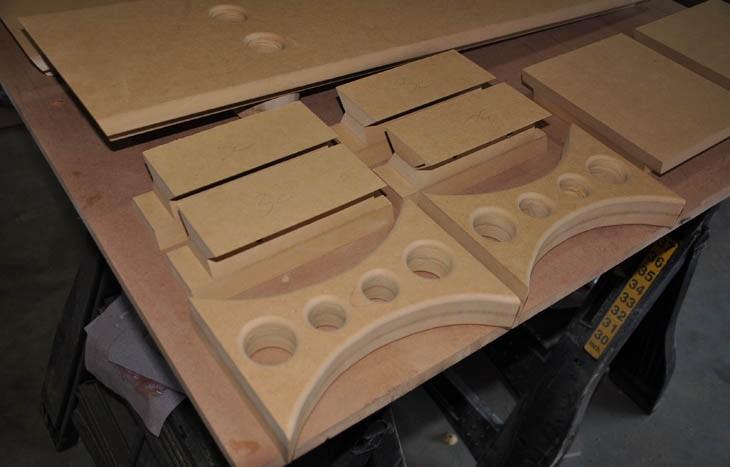

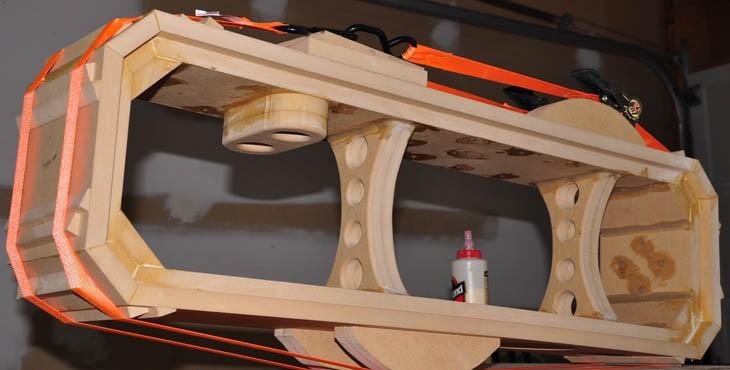

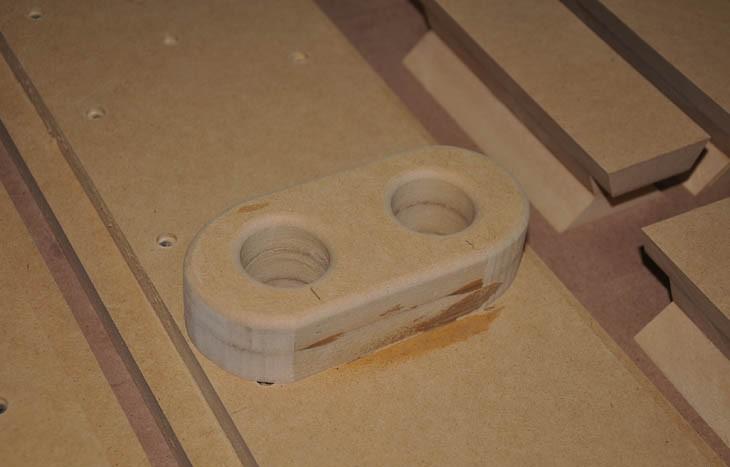

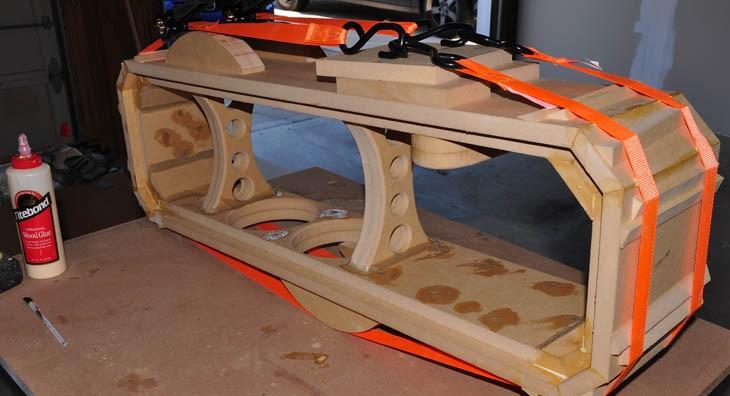

Конструкция данной акустической системы довольно сложная, так как склеена из сэндвич-панелей. Внутренние перегородки имеют особую форму. Так же, фазоинвертор склеен из 4 слоев MDF.

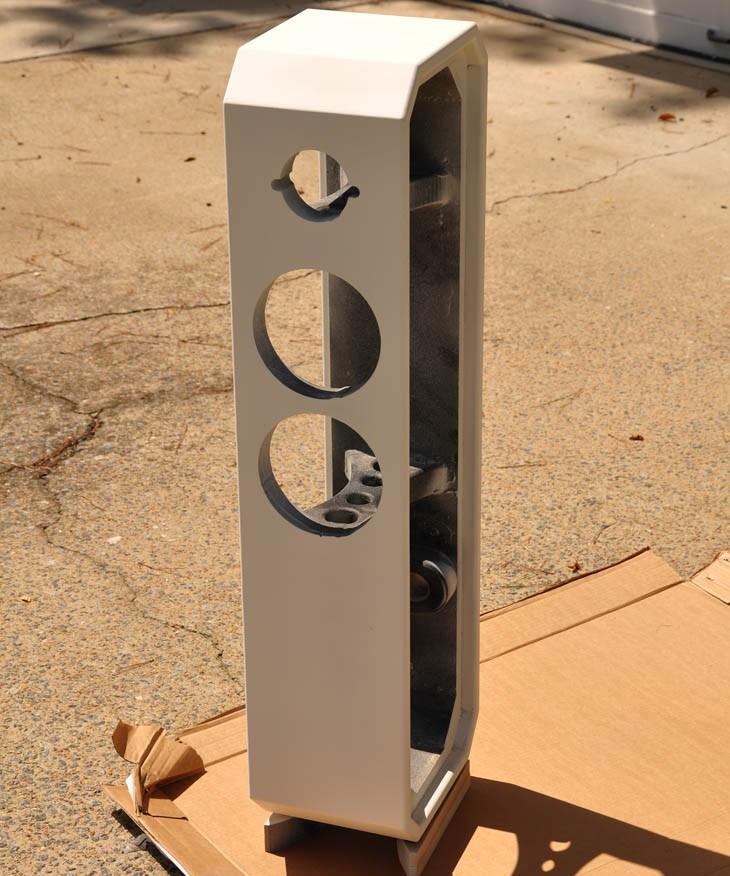

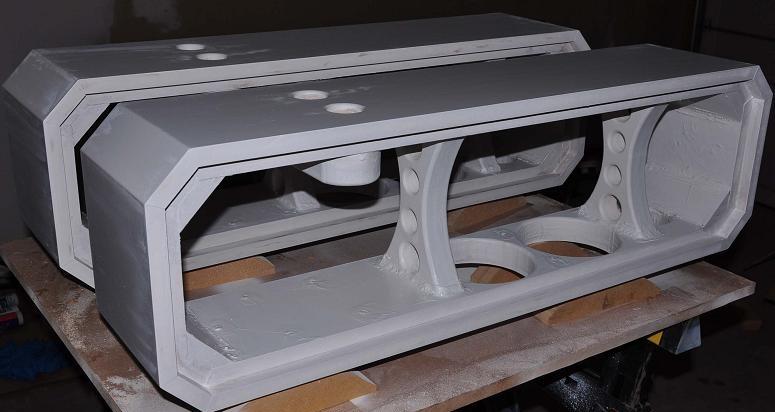

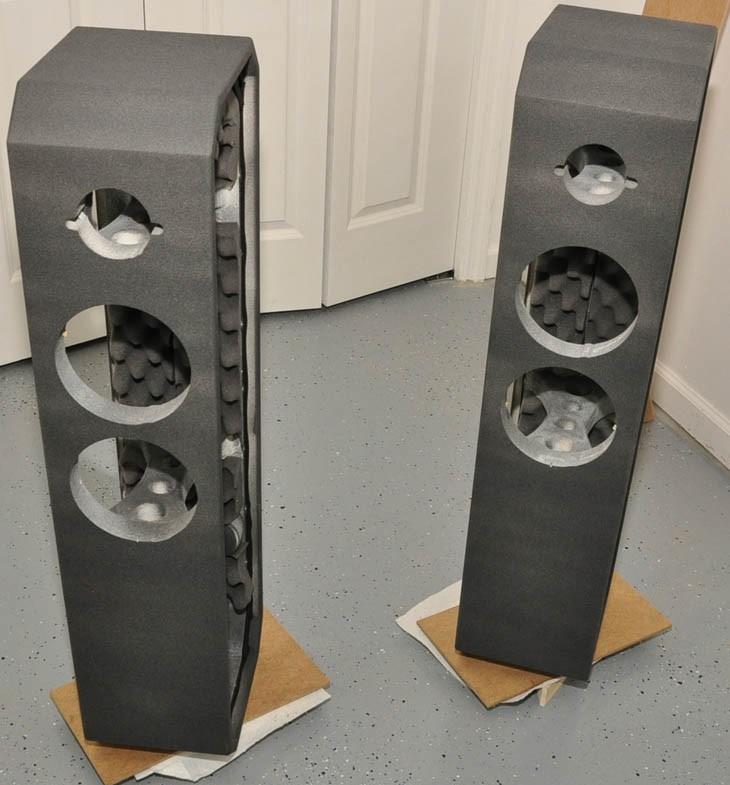

С внешней стороны корпуса загрунтованы грунтовкой Kilz Oil Based Primer перед финишным окрашиванием.

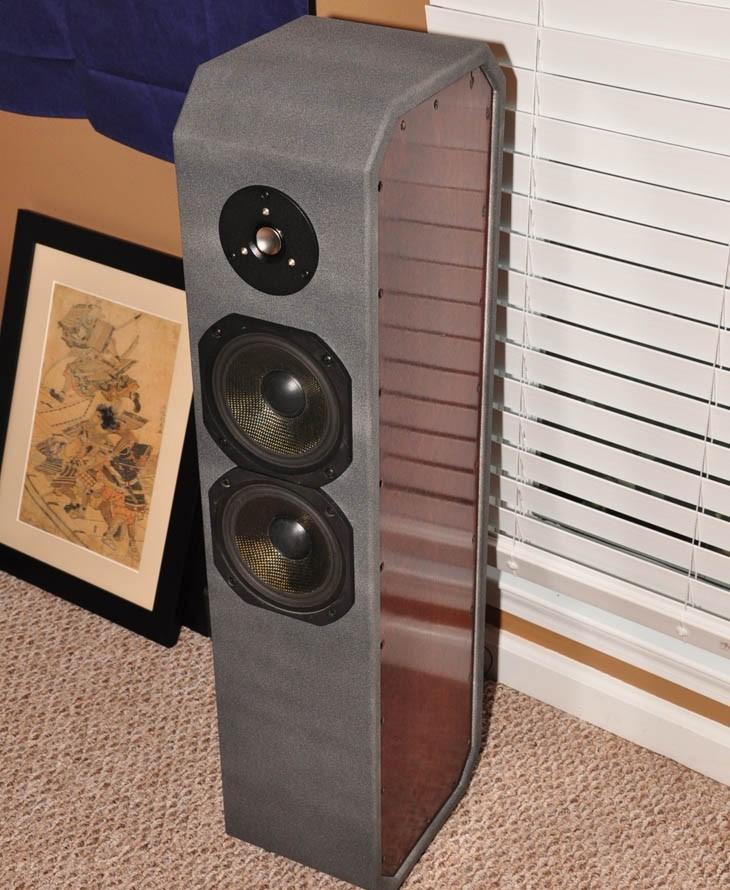

После того как грунтовка полностью высохла, используется фактурная краска Rust-Oleum Textured Spray Paint.
Общая стоимость акустических систем вышла в районе 933 долларов. Акустические системы «Ion» мне очень понравились, превзошли мои ожидания. Звучание теплое и ясное. Открытая середина. Высокие частоты ровные и четкие.
Автор проекта: Adam McCall, США (amccallaudio.com)
